Elektromotor 4 kW, 1435 ot./min, 400 V, 1AL-112M-4

Dlhý popis produktu

Osová výška 112 mm pre pohony, ktoré už nesú pevnú výrobnú záťaž

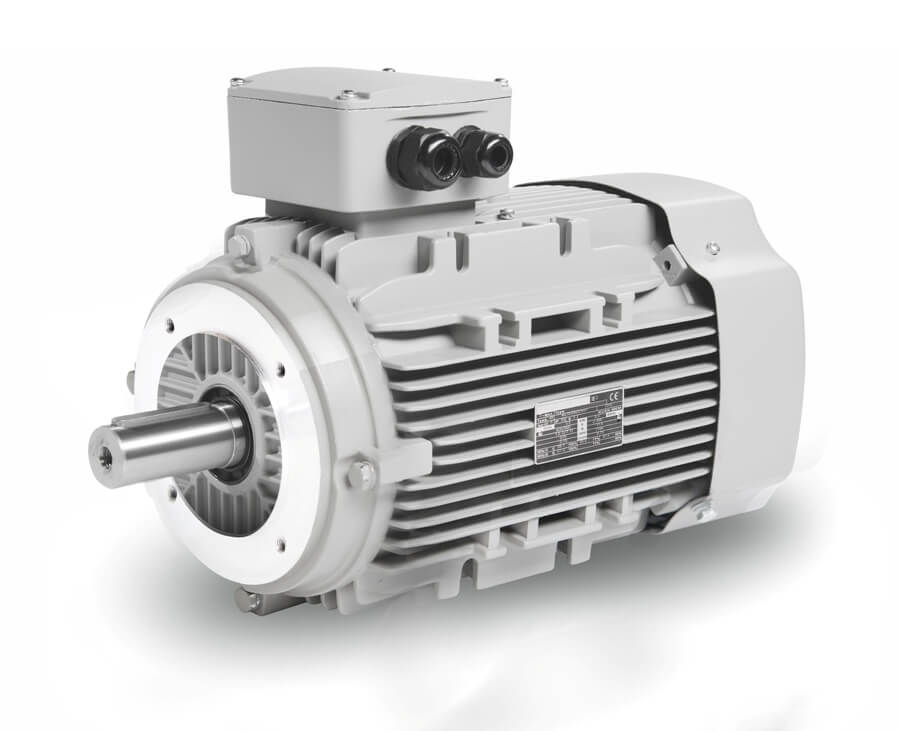

Elektromotor 1AL-112M-4 zo série 1AL OPTIMAL je trojfázový asynchrónny elektromotor určený pre prevádzky, kde má pohon pracovať stabilne, bez zbytočných výkyvov a s istotou pri dlhšom zaťažení. Výkon 4 kW, menovité napätie 400/690 V a 4-pólové vyhotovenie vytvárajú spoľahlivý základ pre technológie, v ktorých sa už prenáša citeľná pracovná záťaž. Pri frekvencii 50 Hz dosahuje motor menovité otáčky 1435 ot./min. Osová výška 112 mm zodpovedá zariadeniam, kde sa očakáva pevné mechanické uloženie, rozumný montážny priestor a dlhodobá prevádzková istota.

Tento model sa prirodzene hodí do dopravníkových trás, baliacich a plniacich liniek, ventilátorových zostáv, čerpacích staníc, miešacích uzlov, dávkovacích technológií, triediacich pracovísk, manipulačných systémov, recyklačných liniek, posuvových mechanizmov, uzatváracích zariadení aj do samostatných výrobných celkov s pravidelným pracovným rytmom. V takýchto aplikáciách má význam to, že motor dokáže udržať stabilný chod počas celej zmeny a dobre zapadne do konštrukcie stroja bez potreby neprimerane robustného riešenia.

Prečo je tento výkon dôležitý v praktickej prevádzke

Pri výkone 4 kW už motor netvorí iba pomocnú časť zariadenia, ale často nesie podstatnú časť pracovného záberu celej technológie. Menovitý prúd dosahuje 8,36 A pri 400 V a 4,85 A pri 690 V, čo je dôležitý údaj pri návrhu elektrického zapojenia aj pri voľbe ochranných prvkov. Účinnosť 84,2 % a účinník 0,82 podporujú vyrovnanú prevádzku tam, kde pohon pracuje pravidelne počas celej zmeny alebo sa opakovane zapája do výrobného taktu.

Rozbeh motora je definovaný pomerom rozbehového momentu 2,3, pomerom zvratového momentu 2,3 a pomerom rozbehového prúdu 7. Pri technológiách s opakovaným spúšťaním to prináša čitateľný nábeh a stabilný záber bez zbytočne nepokojného správania. Typ záťaže s parabolickou alebo lineárnou krivkou rozširuje použitie v aplikáciách, kde sa odpor mení podľa pohybu mechanizmu, podľa prietoku média alebo podľa charakteru spracovávaného materiálu. Dôležitý je aj moment zotrvačnosti rotora 0,0095 kg/m², ktorý podporuje istú odozvu v prevádzkach s dávkovaním, pravidelným posuvom alebo sekvenčným pracovným cyklom.

Motor pre prostredie, kde sa pracuje denne a bez zbytočných prestojov

Vo výrobných halách a technických celkoch býva pohon vystavený prachu, teplu, dlhému chodu aj pravidelnému mechanickému namáhaniu. 1AL-112M-4 má krytie IP55, ktoré pomáha chrániť vnútorné časti motora pred prachom a striekajúcou vodou. To je praktické v zariadeniach na manipuláciu s materiálom, pri balení, pri čerpaní, vo vzduchotechnike aj v prevádzkach s pravidelným čistením technológie. O tepelnú stabilitu sa stará chladenie IC411, ktoré podporuje spoľahlivý chod pri dlhšej pracovnej záťaži.

Motor používa izolačnú triedu F a nárast teploty B. Je určený pre okolitú teplotu až do +65 °C a pre nadmorskú výšku do 1000 m. Prevádzkový faktor 1,0 a režimy S1, S2, S3, S4-S9 umožňujú nasadenie v nepretržitom chode aj v prerušovaných procesoch. Pri výrobe, kde jeden stroj beží súvisle a iný sa pravidelne rozbieha podľa taktu linky, ide o veľmi dôležitú prevádzkovú výhodu. Hlučnosť 65 dB(A) a vibrácie 2,8 mm/s v triede A pomáhajú udržať vyrovnaný mechanický prejav aj pri dlhšom zaťažení.

Mechanické uloženie, ktoré podporuje stabilitu celej zostavy

Na strane DE aj NDE sú osadené ložiská 6306-2Z. Mazanie zabezpečuje mazivo s lítiovým základom č. 2 v príslušnej teplotnej triede. Vyváženie s polovičným perom je dôležité pri osádzaní remeníc, spojok a ďalších prvkov prenosu výkonu, kde má význam rovnomerný beh a spoľahlivá mechanická väzba. Smer otáčania je možný v oboch smeroch, čo rozširuje možnosti použitia v reverzačných mechanizmoch, pri obojsmerných posuvoch a v technológiách, kde sa pracovný smer mení podľa fázy procesu.

Motor je vhodný pre spúšťanie DOL, pre riadenie frekvenčným meničom aj pre softštartér. To dáva voľnosť pri voľbe spôsobu rozbehu a pri prispôsobení chodu konkrétnemu zariadeniu. Pre elektrické pripojenie sú pripravené káblové priechodky 2-M32X1.5. Praktická je aj manipulácia pri transporte a servise. Hmotnosť balenia dosahuje 29 kg a rozmery balenia 420 × 245 × 310 mm.

1AL OPTIMAL ako osvedčená platforma pre široké priemyselné nasadenie

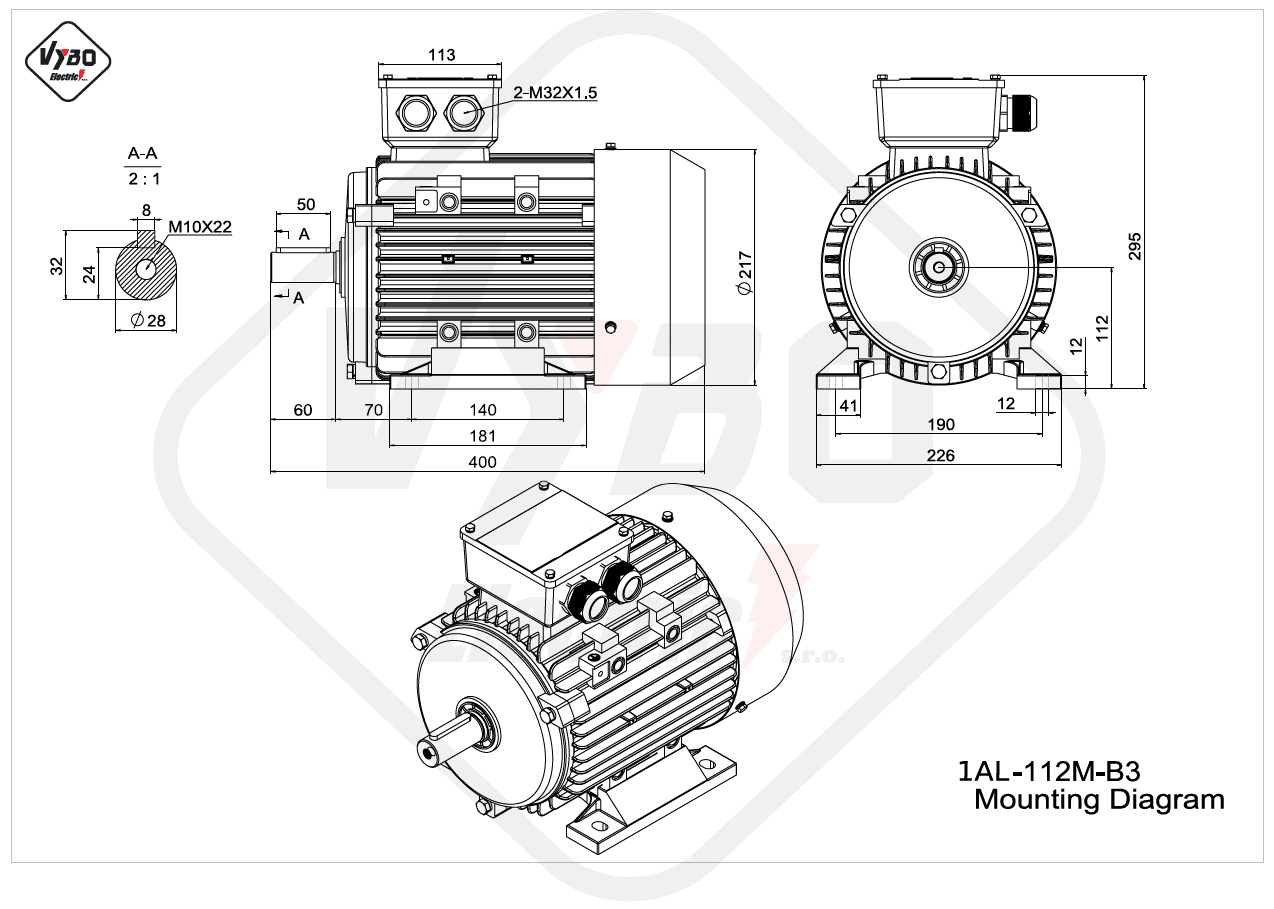

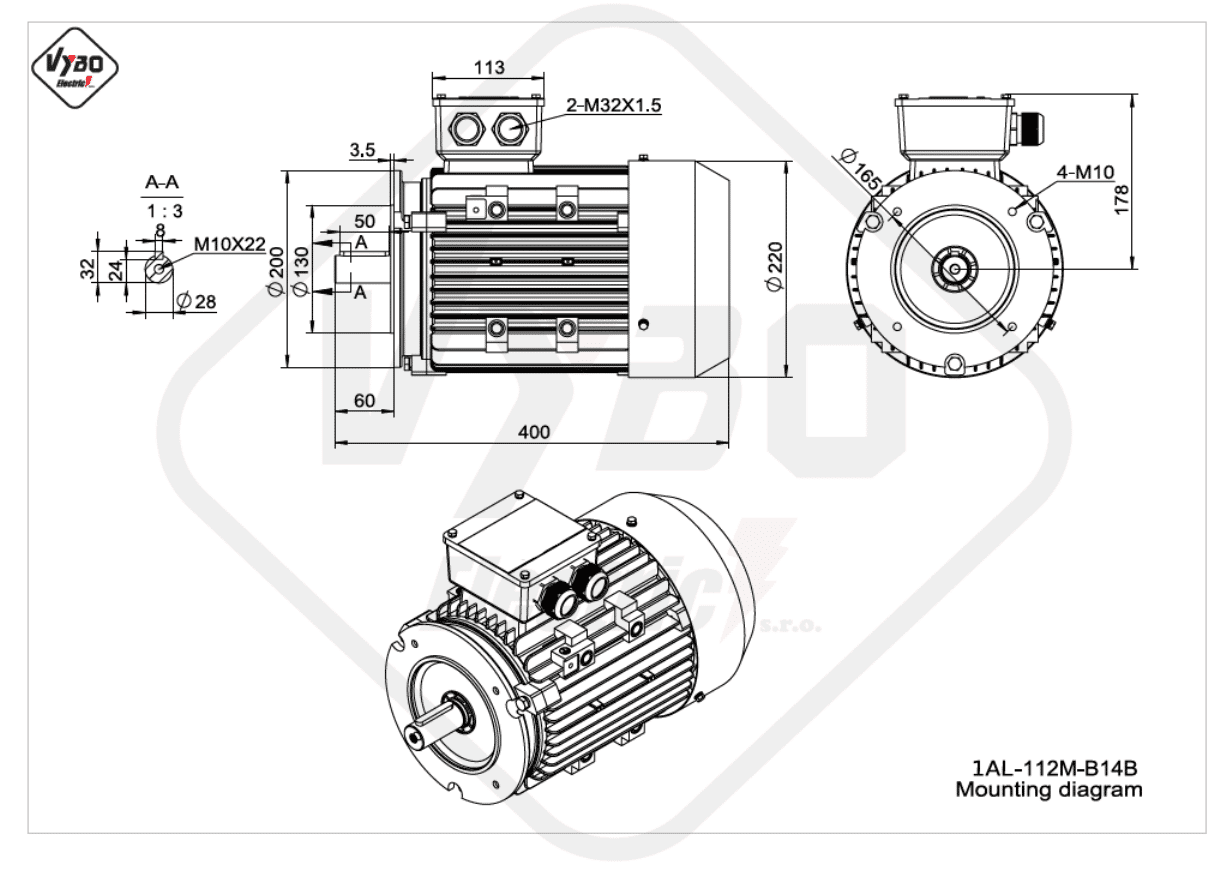

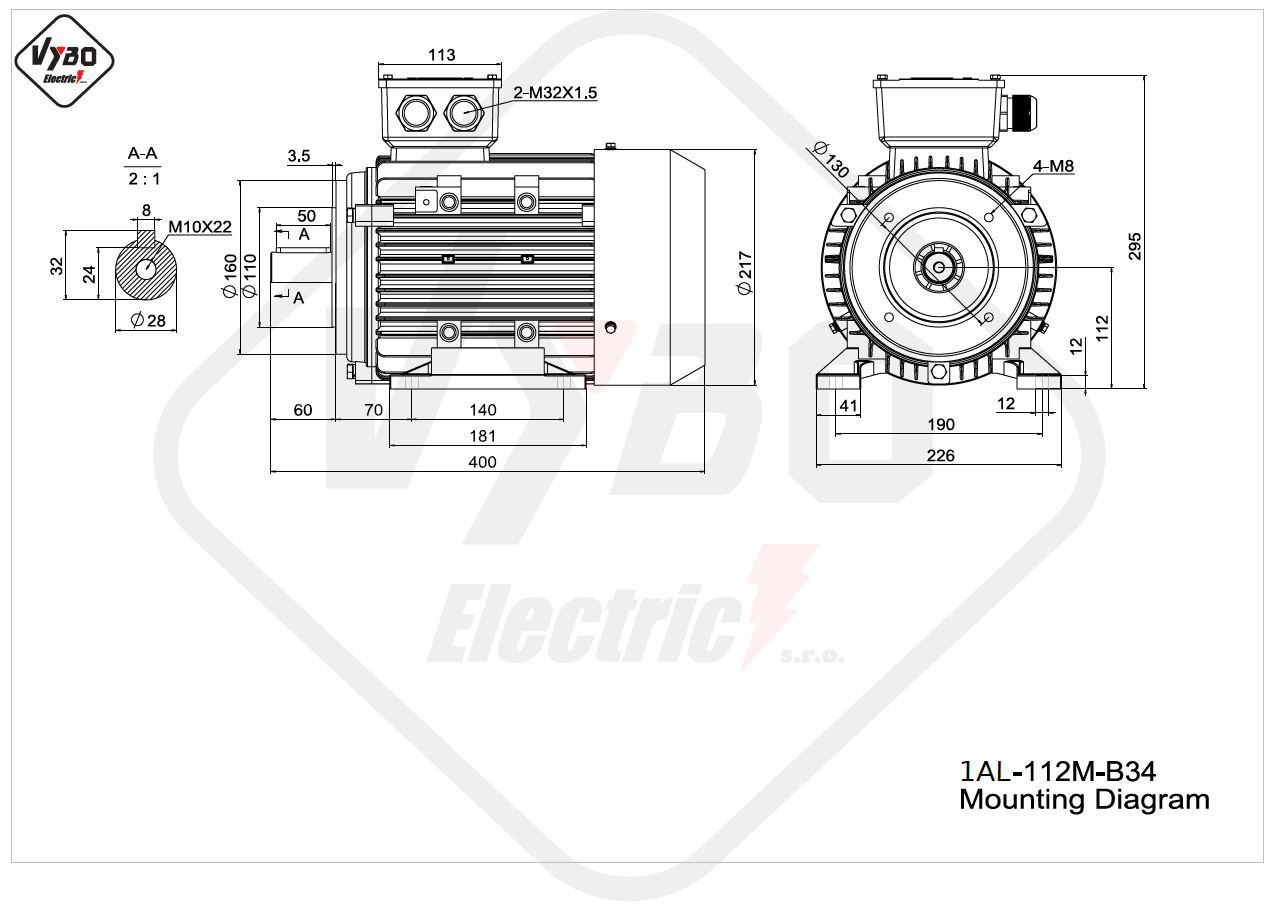

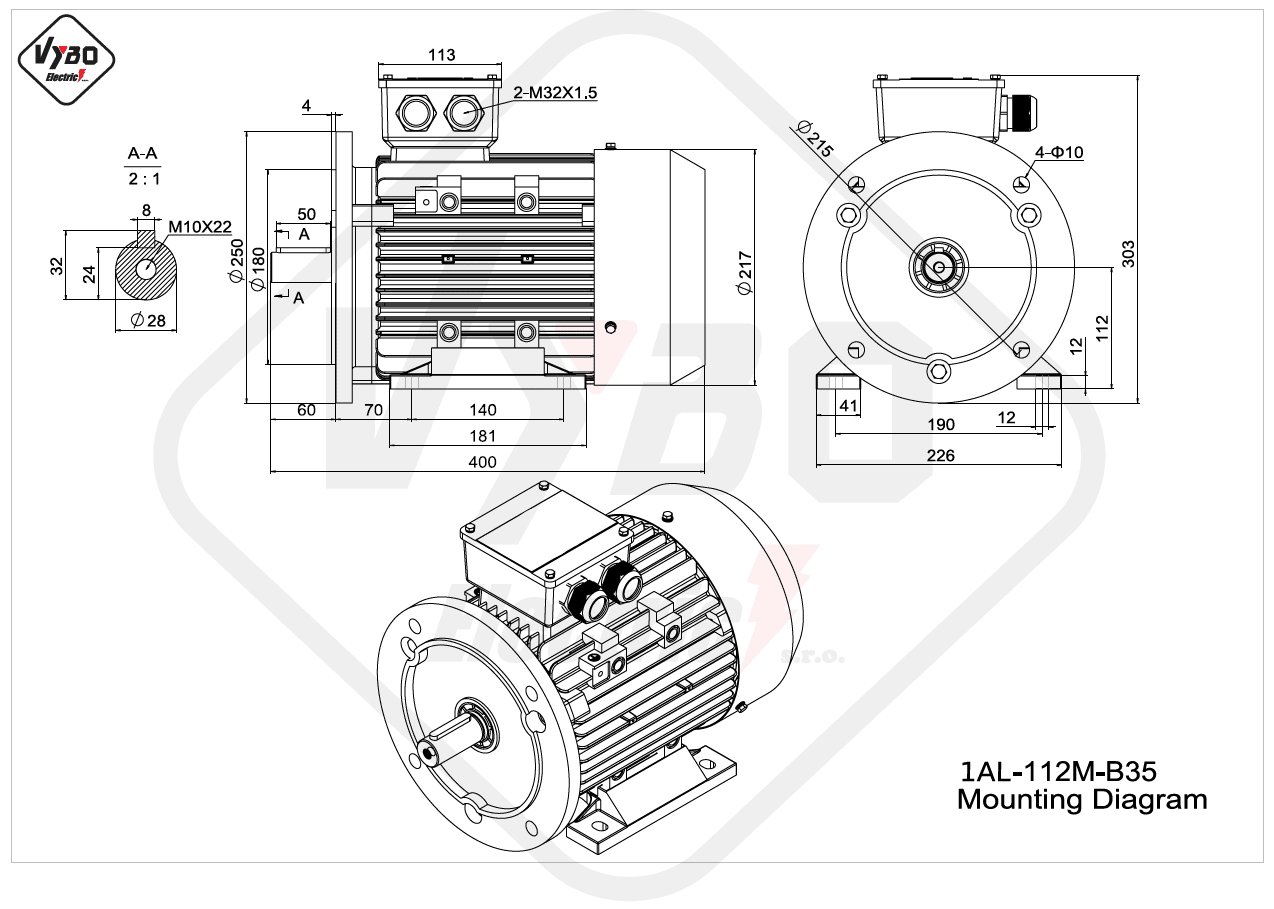

1AL OPTIMAL patrí medzi najpredávanejšie elektromotory od VYBO Electric a v priemysle má viac ako 30 000 inštalovaných kusov. Séria je známa veľmi dobrým pomerom kvality a ceny, odskúšanou akosťou, vysokou kompatibilitou a rýchlym uvedením do prevádzky. Pri každodennom používaní majú význam aj prvky ako zosilnená skrinka svorkovnice, prepracované zabezpečenie krytu svorkovnice IP55, oceľový kryt ventilátora a kompatibilné pätky. Pri montáži možno pracovať s vyhotoveniami IM B3, IM B35, IM B5, IM B14, IM B34. Elektromotor 1AL-112M-4 je preto vhodnou voľbou pre prevádzky, ktoré potrebujú výkon 4 kW, stabilný priemyselný chod a technický základ pripravený na dlhodobé nasadenie.
