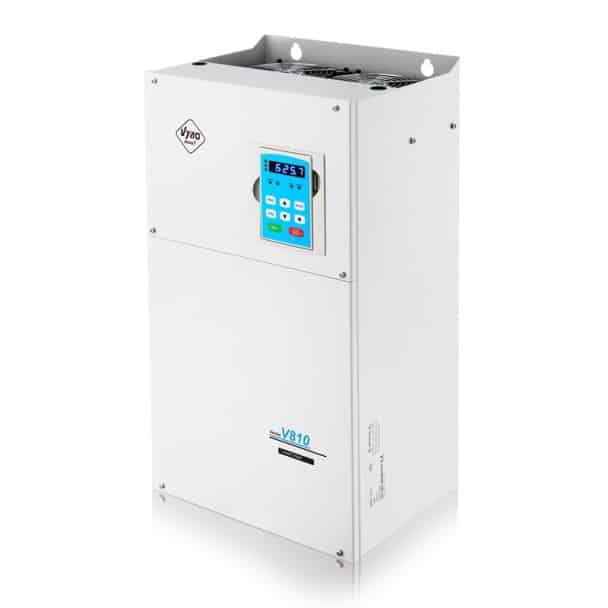

Frekvenčný menič 75kW, V810-4T0750

Dlhý popis produktu

Frekvenčný menič V810-4T0750 pre 75 kW pohony s dôrazom na presný priebeh procesu a spoľahlivú integráciu

V810-4T0750 je frekvenčný menič pre trojfázové napájanie 400 V a elektromotor s výkonom 75 kW. Ide o riešenie pre technológie, kde už pohon neplní len pomocnú úlohu, ale priamo ovplyvňuje plynulosť výroby, stabilitu procesu a nadväznosť jednotlivých krokov. Pri tejto výkonovej úrovni má veľký význam nielen samotné nastavenie frekvencie, ale aj schopnosť udržať motor v pokojnom režime pri rozbehu, pri zmene záťaže aj pri zastavení. Práve v tom séria V810 ponúka technicky silný základ.

Tento model spája vysokú úroveň riadenia, bohatú výbavu funkcií a pripravenosť na širšie systémové začlenenie. V praxi to znamená väčšiu istotu pre pohon, lepší poriadok v signáloch a širší priestor na doladenie správania technológie podľa reálnych prevádzkových podmienok.

Prirodzené miesto v náročnejších priemyselných aplikáciách

Model V810-4T0750 sa prirodzene uplatní v dopravníkových trasách, čerpacích okruhoch, ventilačných a odsávacích zostavách, filtračných systémoch, miešacích a homogenizačných uzloch, dávkovacích staniciach, baliacich a plniacich linkách, triediacich technológiách, navíjacích a odvíjacích mechanizmoch aj v procesných PID aplikáciách. Dobre zapadne aj do technologických okruhov pre cirkuláciu médií, výrobných uzlov s opakovaným cyklom, pomocných liniek v potravinárstve, chémii, strojárstve aj v prevádzkach, kde sa vyžaduje stabilný chod veľkého pohonu bez zbytočných výpadkov.

V takýchto riešeniach rozhoduje najmä to, že menič vie udržať pohon čitateľný počas celého pracovného cyklu. To znamená pokojnejší rozbeh, presnejšie reakcie na riadiace príkazy a lepšiu nadväznosť ďalších krokov technológie.

Voliteľná zabudovaná brzdová jednotka pre lepšiu kontrolu nad dobehom

Pri modeli V810-4T0750 je k dispozícii voliteľná zabudovaná brzdová jednotka. To je dôležité všade tam, kde technológia vyžaduje istejšie spomalenie, presnejší dobeh alebo lepšiu kontrolu nad zastavením pohybu. Pre tento typ je určený brzdový odpor s výkonom 5500 W a hodnotou 9,4 Ω. Brzdiaci moment je uvedený ako 125 % pri 10 % ED.

Menič podporuje aj DC brzdenie s nastaviteľnou frekvenciou, dobou a úrovňou prúdu pri brzdení. Praktický význam to má pri dopravníkoch, navíjacích systémoch, dávkovacích úlohách, pri nadväznosti baliacich operácií aj v procesoch, kde sa ďalší krok spúšťa až po spoľahlivom ukončení pohybu. Voliteľná brzdová jednotka tak rozširuje možnosti meniča pri presnom návrhu technológie.

Rozmery a projektové údaje pre montáž do rozvádzača

Model patrí do veľkosti C a má vonkajšie rozmery 300 × 535 × 560 × 236 mm. Inštalačný rozmer je 200 × 538 mm a montážny otvor Ø9. Vyhotovenie je určené na stenu alebo do rozvádzača, čo dáva pri projektovaní dobrý priestor na prehľadné usporiadanie výkonovej aj riadiacej časti. Pri správnom návrhu sa odporúča vertikálna montáž a dostatočné prúdenie vzduchu.

V810-4T0750 má menovitý výstupný výkon 75 kW, maximálny vstupný prúd 145 A a menovitý výstupný prúd 150 A. Pre napájanie sa uvádza odporúčaný prierez vodiča 1x(3×50 mm²) a odporúčané istenie 160 A. Hmotnosť brutto je 20,2 kg. V projektovej prílohe sú pre tento model uvedené aj tepelné straty približne 1,87 kW, množstvo vzduchu 250 m³/hod a účinnosť približne 98 %. To sú dôležité údaje pri návrhu chladenia a pri dimenzovaní rozvádzača.

Riadenie pohonu s priestorom na jemné doladenie

Menič podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. To vytvára široký priestor na nastavenie podľa charakteru záťaže, dynamiky zariadenia a požadovanej presnosti. Pri technologických uzloch s premenlivým zaťažením alebo s vyššími nárokmi na stabilitu ide o veľmi užitočnú výhodu.

Digitálne nastavenie frekvencie s rozlíšením 0,01 Hz umožňuje jemné doladenie prevádzky. Nosná frekvencia pracuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. K dispozícii je lineárna rampa aj rampa typu S-krivka, pričom menič ponúka štyri skupiny časov zrýchlenia a spomalenia. Význam má aj zvýšenie krútiaceho momentu pomocou auto-boostu alebo manuálneho nastavenia.

Komunikácia a rozšírenie pre modernejšie riadenie

Silnou stránkou série V810 je pripravenosť na systémové začlenenie a pri modeli 4T0750 to platí naplno. K dispozícii je port CN4 na pripojenie PROFIBUS karty alebo PG karty. Práve možnosť používať PROFIBUS karty patrí medzi hlavné výhody tejto série, pretože pomáha pri integrácii meniča do automatizovaných liniek, nadradeného riadenia a technologických celkov s vyššími nárokmi na komunikáciu.

Súčasťou výbavy je aj MODBUS RTU a rozhranie RS485. Port pre PG karty rozširuje možnosti tam, kde sa vyžaduje vyššia presnosť alebo spätná väzba z pohonu. To pomáha budovať prehľadnejšie a technicky lepšie zosúladené riešenia.

Vstupy, výstupy a ochranné funkcie pre prevádzkovú istotu

V810-4T0750 ponúka 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup. Digitálne vstupy je možné riešiť v logike PNP alebo NPN. K dispozícii sú aj 2 analógové vstupy, z toho FIV pre 0 až 10 V a FIC pre 0 až 10 V, 0 až 20 mA alebo 4 až 20 mA. Na výstupe sú pripravené 2 analógové výstupy FOV a FOC, jeden programovateľný výstup s otvoreným kolektorom a dve reléové vetvy.

Dôležitou súčasťou výbavy je aj PID regulátor, AVR, JOG režim, časové riadenie a jednoduchá PLC funkcia s podporou až 16 prednastavených rýchlostí. Z pohľadu ochrany sleduje menič skrat motora pri zapnutí, stratu výstupnej fázy, nadmerný prúd, prepätie, podpätie, prehriatie a preťaženie. K dispozícii je aj vstup pre PTC tepelnú ochranu motora a bezpečnostná funkcia STO, pri ktorej menič pri aktivácii nedodáva do motora energiu.

75 kW menič pre technológie, ktoré potrebujú výkon aj kontrolu

Frekvenčný menič V810-4T0750 spája menovitý výstupný prúd 150 A, voliteľnú zabudovanú brzdovú jednotku, pripravenosť na PROFIBUS kartu alebo PG kartu, vysokú účinnosť a bohatú funkčnú výbavu. Je to riešenie pre prevádzky, ktoré od pohonu očakávajú presné riadenie, stabilný výkon a technicky dobre pripravené začlenenie do modernej priemyselnej technológie.
