Frekvenčný menič 710kW, V810-4T7100

Dlhý popis produktu

Frekvenčný menič V810-4T7100 pre 710 kW pohony s kontrolou nad veľkou zotrvačnosťou

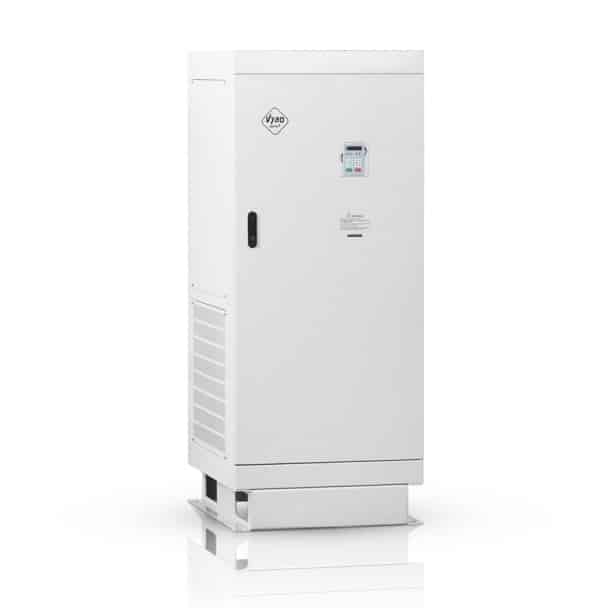

Frekvenčný menič V810-4T7100 je určený pre trojfázové napájanie 3 x 400 V a pre elektromotory s výkonom 710 kW. Tento model patrí do veľkosti F a je riešený ako samostatne stojaca kovová skriňa s rozmermi 650 x 1600 x 800 mm a s inštalačným rozmerom 600 x 700 x Φ14. Menovitý výstupný prúd dosahuje 1280 A, maximálny vstupný prúd 1126 A a hmotnosť zariadenia je 437 kg. Meniče nad 250 kW majú vstavanú DC tlmivku, ktorá pomáha zlepšiť účinník. Pri tomto výkone ide o vlastnosť, ktorá podporuje stabilitu výkonovej časti a lepšie zapadá do rozsiahlych priemyselných systémov.

Pri pohonoch tejto triedy sa často pracuje s veľkou zotrvačnosťou, s dlhými pracovnými úsekmi a s mechanikou, ktorá neodpúšťa nepresný zásah pri rozbehu ani pri spomaľovaní. V810-4T7100 je pripravený pre technológie, kde sa očakáva pokojný priebeh riadenia aj vtedy, keď sa hýbu veľké hmoty, mení sa odpor alebo sa pracuje s dynamickými prechodmi medzi režimami. V takýchto podmienkach už nie je dôležitý iba výkon na štítku. Rozhoduje aj to, ako čitateľne sa celý pohon správa pod záťažou.

Veľký výkon potrebuje presnú ruku

Model podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Táto kombinácia vytvára priestor pre nastavenie meniča podľa charakteru mechaniky aj podľa požadovanej presnosti. Pri uzavretej slučke sa naplno prejaví výhoda presnejšej odozvy, lepšieho držania rýchlosti a stabilnejšieho správania pri kolísaní záťaže. To má význam pri veľkých dopravníkoch, pri výkonných ventilátoroch, pri čerpacích technológiách, pri kompresorových blokoch, v extrúznych zariadeniach, pri navíjaní, odvíjaní, miešaní, homogenizácii aj pri ďalších procesoch, kde je pohon neoddeliteľnou súčasťou kvality výroby.

V režimoch SFVC a CLVC pracuje menič v rozsahu 0 až 300 Hz. Vo V/F režime je k dispozícii rozsah 0 až 3200 Hz. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz. Nosná frekvencia je v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. K dispozícii je aj automatické ladenie parametrov motora. To pomáha lepšie prispôsobiť riadenie reálnemu správaniu konkrétneho pohonu a získať pokojnejší priebeh chodu už od prvého nastavenia.

Spomaľovanie a brzdenie bez zbytočných výkyvov

Pri modeli V810-4T7100 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 20000*4 W s hodnotou 2,5*4 Ω a s brzdovým momentom 125 % pri 10 % ED. Práve pri veľkých zotrvačných systémoch má správne riešené brzdenie zásadný význam. Pomáha udržať technológiu pod kontrolou pri dobehu, pri prechode do nižšej rýchlosti aj pri opakovanej zmene pracovného rytmu. V praxi ide o jeden z parametrov, ktorý výrazne ovplyvňuje, či sa výkon správa kultivovane alebo nervózne.

Menič je vybavený aj DC brzdením, ktoré rozširuje možnosti nastavenia spomaľovania podľa charakteru procesu. Pri technológiách s veľkou mechanickou zotrvačnosťou je dôležité, aby sa dobeh dal udržať v stabilných hraniciach a aby správanie pohonu nebolo nechane na náhodu. V810-4T7100 je preto vhodný aj tam, kde sa od vysokého výkonu očakáva nielen sila, ale aj disciplína pri každom prechodovom stave.

Riadenie cez kartu, svorky aj sériovú komunikáciu

Komunikačná výbava zodpovedá tomu, že tento model je určený pre rozsiahle priemyselné projekty. Štandardne je k dispozícii MODBUS RTU. Ako opcia sú podporované PROFIBUS-DP a CanOpen. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu. Práve možnosť pracovať s doplnkovými kartami je dôležitá v automatizovaných linkách, kde menič potrebuje spoľahlivo komunikovať s nadradeným systémom a kde sa vyžaduje presná spätná väzba.

Základná signálová výbava zahŕňa 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Všetky digitálne svorky možno používať v režime PNP alebo NPN. K dispozícii sú 2 analógové vstupy, z ktorých jeden podporuje 0 až 10 V a druhý 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť obsahuje 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Port pre PG kartu umožňuje použiť enkodér alebo resolver. Pri náročných technológiách je dôležitá aj možnosť dopĺňať vstupné a výstupné karty podľa potrieb konkrétneho projektu.

Ochrana pre dlhodobú priemyselnú prevádzku

V810-4T7100 obsahuje PID regulátor, automatickú reguláciu napätia AVR, rýchle obmedzenie prúdu, obmedzenie krútiaceho momentu v režime CLVC a možnosť implementácie až 16 prednastavených rýchlostí cez jednoduchú PLC funkciu. Nechýba vstup pre PTC, PTO alebo TK ochranu motora a bezpečnostná funkcia STO, pri ktorej menič po aktivácii nedodáva do motora energiu. Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie aj preťaženie.

Model je určený pre vnútornú inštaláciu pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. Frekvenčný menič V810-4T7100 preto dáva zmysel všade tam, kde sa vysoký výkon musí správať presne, predvídateľne a spoľahlivo aj pri náročnom mechanickom zaťažení a dlhých pracovných cykloch.
