Frekvenčný menič 630kW, V810-4T6300

Dlhý popis produktu

Frekvenčný menič V810-4T6300 pre 630 kW pohony v nepretržitých výrobných procesoch

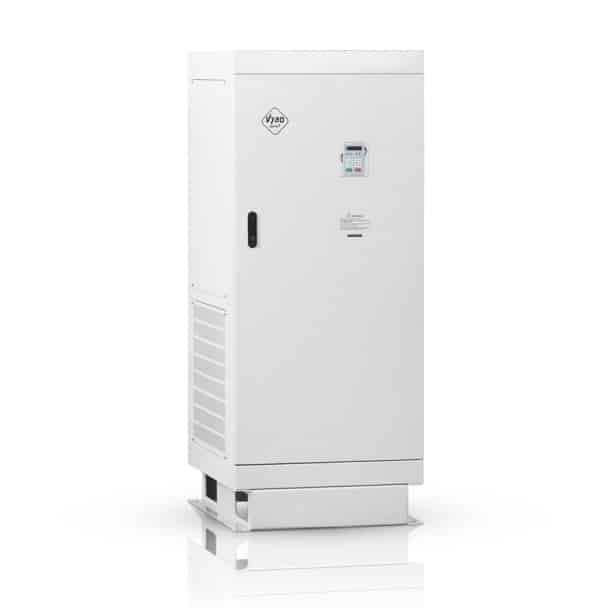

Frekvenčný menič V810-4T6300 je určený pre trojfázové napájanie 3 x 400 V a pre elektromotory s výkonom 630 kW. Tento model patrí do veľkosti F a je riešený ako samostatne stojaca kovová skriňa s rozmermi 650 x 1600 x 800 mm a s inštalačným rozmerom 600 x 700 x Φ14. Menovitý výstupný prúd dosahuje 1100 A, maximálny vstupný prúd 1050 A a hmotnosť zariadenia je 289 kg. Meniče nad 250 kW majú vstavanú DC tlmivku, ktorá pomáha zlepšiť účinník. Pri výkone 630 kW ide o vlastnosť, ktorá má praktický význam pri návrhu celej technológie aj pri stabilite výkonovej časti systému.

Pri nepretržitých výrobných procesoch je rozhodujúce, aby pohon nestrácal rytmus. Veľký výkon sám o sebe nestačí. Dôležitá je aj schopnosť meniča držať stabilné parametre, reagovať predvídateľne a bez zbytočného kolísania zvládať prechody medzi jednotlivými pracovnými stavmi. V810-4T6300 je pripravený práve na také prevádzky, kde výpadok, oneskorená odozva alebo nepresné riadenie znamenajú zásah do celej výroby. Tento model preto dáva zmysel tam, kde sa hľadá spoľahlivý základ pre dlhodobú a intenzívnu prevádzku.

Navrhnutý pre tempo, ktoré sa nesmie lámať

Vysoký výkon sa v praxi často spája s veľkou zotrvačnosťou, s dlhými výrobnými úsekmi a s procesmi, ktoré musia bežať plynulo celé hodiny. Model V810-4T6300 je vhodný pre rozsiahle ventilátorové sústavy, čerpacie technológie, kompresorové stanice, dopravníkové trate, spracovateľské linky, navíjacie a odvíjacie uzly, extrúzne procesy, miešacie technológie, drviace systémy aj ďalšie zariadenia, kde je vysoký výkon súčasťou nepretržitej prevádzky. V takýchto aplikáciách je dôležité, aby menič nevytváral slabé miesto v procese, ale aby naopak podporoval pokojný a opakovateľný chod.

Prínos sa ukazuje najmä tam, kde treba udržať stabilnú rýchlosť pri meniacej sa záťaži alebo kde je dôležitá presná odozva pri spomaľovaní a následnom opätovnom zrýchlení. V technológiách s veľkou zotrvačnosťou a veľkým prietokom výkonu sú práve tieto momenty rozhodujúce. Menič musí pôsobiť predvídateľne, bez zbytočných výkyvov a s dostatočnou rezervou aj pri náročnejších pracovných stavoch.

Presné riadenie rýchlosti aj pri veľkom zaťažení

Model podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Práve uzavretá slučka dáva veľký význam pri pohonoch, kde sa sleduje presnosť rýchlosti, stabilita pri kolísaní záťaže a kontrola nad priebehom celého pracovného cyklu. Menič tak môže lepšie reagovať na reálne správanie mechaniky a udržať proces vo zvolenom režime aj vtedy, keď pracovné podmienky nie sú úplne konštantné.

V režimoch SFVC a CLVC podporuje frekvenčný rozsah 0 až 300 Hz. Vo V/F režime je k dispozícii rozsah 0 až 3200 Hz. Digitálne nastavenie frekvencie pracuje s rozlíšením 0,01 Hz. Nosná frekvencia je v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. K dispozícii je aj automatické ladenie parametrov motora. Menič podporuje port pre PG karty, ktoré možno použiť s enkodérom alebo resolverom, čo pomáha pri presnejšom riadení aj pri aplikáciách so spätnou väzbou.

Rozhrania pre panel, svorky aj sériovú komunikáciu

Pri tomto modeli je zaujímavé aj to, že kanál spúšťacích príkazov možno prepínať medzi panelom, riadiacimi terminálmi a sériovou komunikáciou. Zdroj frekvencie je možné voliť z viacerých typov vstupov vrátane digitálneho zadania, analógového napätia, analógového prúdu, impulzu, sériového portu, svorky X8 alebo PID. Takáto flexibilita pomáha pri projektoch, kde sa menič začleňuje do rozličných riadiacich koncepcií a kde je potrebné prispôsobiť logiku ovládania konkrétnemu procesu.

MODBUS RTU je zabudovaný v štandarde. Ako opcia sú podporované PROFIBUS-DP a CanOpen. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu. Základná výbava zahŕňa 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Všetky digitálne svorky umožňujú voľbu PNP alebo NPN. Pre analógové riadenie sú pripravené 2 analógové vstupy. Výstupná časť obsahuje 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Pri náročnejších aplikáciách je dôležitá aj možnosť doplniť vstupné a výstupné karty podľa potreby technológie.

Brzdová jednotka, ochrany a dlhodobá istota

Pri modeli V810-4T6300 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 22000*3 W s hodnotou 2,5*3 Ω a s brzdovým momentom 125 % pri 10 % ED. Externá brzdová jednotka má význam pri procesoch, kde sa často mení pracovné tempo, kde je potrebné presné spomaľovanie alebo kde musí byť dobeh pod kontrolou bez zbytočnej nestability. Pri vysokovýkonných výrobných linkách ide o veľmi dôležitý prvok celkovej prevádzkovej istoty.

Menič ponúka DC brzdenie, PID regulátor, automatickú reguláciu napätia AVR, rýchle obmedzenie prúdu, obmedzenie krútiaceho momentu v režime CLVC a implementáciu až 16 prednastavených rýchlostí cez jednoduchú PLC funkciu. Nechýba vstup pre PTC, PTO alebo TK ochranu motora a bezpečnostná funkcia STO. Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie a preťaženie. Model je určený pre vnútornú inštaláciu pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. V810-4T6300 tak predstavuje spoľahlivý základ pre 630 kW pohony, kde je rozhodujúca kontinuita výroby, presné riadenie a vysoká prevádzková istota.
