Typ: V800 4T0040, 4 kW
| Všeobecné dáta | |
| Typ | V800 4T0040 |
| Veľkosť | B4T |
| Elektrické data | |
| Menovitý výkon | 4 kW |
| Maximálny vstupný prúd | 10 A |
| Menovitý výstupný prúd | 9 A |
| Odporúčaný výkon motora | 4 kW |
| Napájacie napätie 50/60 Hz | 3 x 400 V |
| Výstupné napätie | 0 – 400 V |
| Výstupná frekvencia | 0 – 3200 Hz |
| Odporúčaný istič | 16 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 2,5 mm² |
| Približné výkonové straty | 0,16 kW |
| Požadovaný prietok chladiaceho vzduchu | 35 m³/hod |
| Indukčnosť AC reaktora | 2 mH |
| Indukčnosť DC reaktora | 0,8 mH |
| Uťahovací moment | 1,2 až 1,5 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | 0,3 kW |
| Hodnota odporu | 130 |
| Brzdová jednotka | Integrovaná |
| Odporúčaný výkon | 4 kW |
Dlhý popis produktu
Robustný základ pre výkonnejšie priemyselné pohony

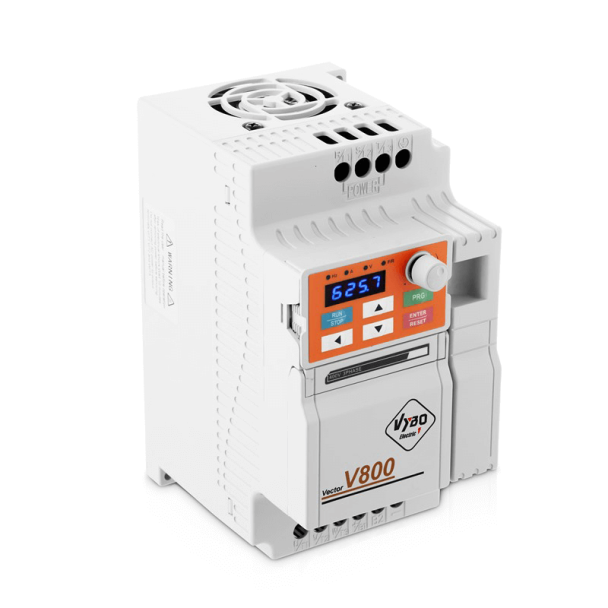

VYBO Electric V800 4T0040 je frekvenčný menič určený pre trojfázové napájanie 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC. Menovitý výkon 4 kW, maximálny vstupný prúd 10 A, menovitý výstupný prúd 9 A a odporúčaný výkon motora 4 kW potvrdzujú, že ide o model pripravený pre výkonnejšie technologické uzly, ktoré očakávajú stabilitu, presnosť a prevádzkovú istotu. V tejto triede už menič často pracuje ako kľúčový článok linky alebo stroja, preto musí zvládať viac než len základné riadenie otáčok.
Séria V800 je profesionálna rada frekvenčných meničov pre priemysel a model 4T0040 do nej zapadá presne. Ponúka vektorové riadenie, procesnú výbavu, komunikačné rozhranie a integrovanú brzdovú jednotku v kompaktnom, ale už zjavne výkonnejšom priemyselnom ráme. Vďaka tomu je pripravený na každodennú prevádzku v technológiách, ktoré pracujú svižne a s vyššími nárokmi na disciplínu pohonu.
Integrované vektorové riadenie a stabilita pri zaťažení
Menič podporuje V/F skalárne riadenie aj SFVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0–3200 Hz. Pri SFVC riadení je výstupná frekvencia 0–320 Hz. Tieto údaje je potrebné uvádzať vždy spolu s konkrétnym režimom riadenia, pretože práve zvolený režim určuje spôsob práce meniča a jeho praktický prínos pre aplikáciu.
Pri výkonnejších pohonoch je veľmi dôležitá stabilná reakcia pri rozbehu, pri zmenách zaťaženia aj pri spomaľovaní. SFVC režim pomáha dosiahnuť pokojnejšie správanie motora, lepšiu stabilitu rýchlosti a profesionálnejší priebeh chodu. Séria V800 k tomu pridáva lineárnu rampu, S-krivku, automatické zvýšenie krútiaceho momentu, reguláciu napätia AVR a ochranné obmedzenia prúdu aj krútiaceho momentu, čo výrazne prispieva k prevádzkovej istote.
Výbava, ktorá zjednodušuje návrh a spúšťanie technológie
Model 4T0040 ponúka výbavu, ktorá je z hľadiska integrácie veľmi praktická. K dispozícii sú digitálne a analógové vstupy, reléový výstup, výstup s otvoreným kolektorom, +10 V výstup, vstup pre PTC ochranu elektromotora, integrovaný EMC filter, MODBUS RTU, PLC inteligentná funkcia, podpora externého panela, vizuálne potvrdené Emergency STOP (EMS) a zmena smeru otáčania cez externý vstup. Vďaka tomu sa menič ľahko začleňuje do moderných riadiacich schém bez potreby komplikovaných doplnkov.
Veľkou výhodou sú aj procesné funkcie. Menič disponuje PID reguláciou, detekciou chodu na sucho, režimom spánku a detekciou vysokého alebo nízkeho tlaku. Tieto vlastnosti zvyšujú jeho využiteľnosť v čerpacích, ventilačných aj procesných technológiách, kde sa očakáva nielen pohon, ale aj spolupráca s regulovaným systémom.
Brzdová jednotka pripravená pre 4 kW prevádzku
Model 4T0040 je vybavený integrovanou brzdovou jednotkou s výkonom rezistora 0,3 kW a s hodnotou odporu 130 Ω. Odporúčaný výkon tejto konfigurácie je 4 kW. Pri výkonnejšom pohone má kvalitné brzdenie ešte väčší význam než pri menších modeloch, pretože dobeh a práca s kinetickou energiou priamo ovplyvňujú presnosť aj spoľahlivosť technológie.
Brzdová jednotka pomáha zlepšiť opakovateľnosť cyklu, pokojnejšie zvládať zastavenie a znižovať riziko nežiaduceho rozkývania pracovného procesu. Pri pracoviskách s častejším spomaľovaním, pri manipulačných úlohách alebo pri zariadeniach so zmenou pracovného tempa ide o veľmi praktickú výhodu, ktorá zvyšuje hodnotu celého riešenia.
Rám B4T, montáž a technické údaje

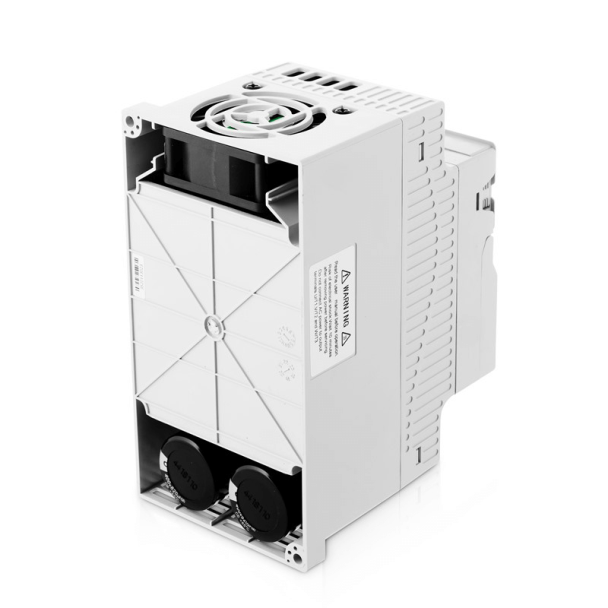

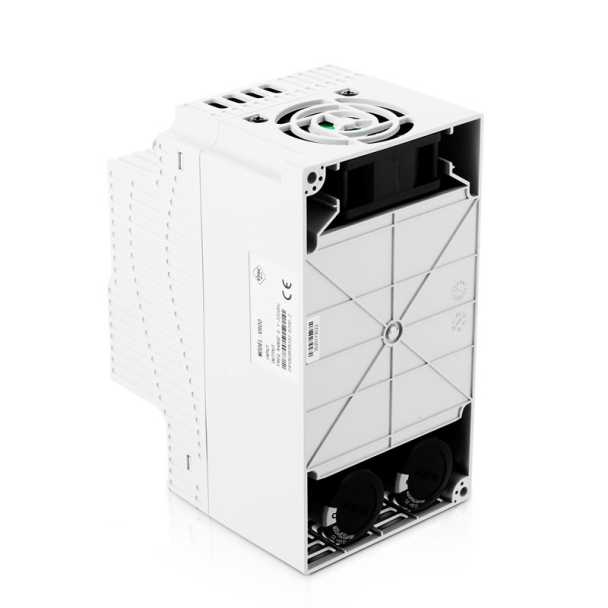

V800 4T0040 patrí do veľkosti B4T s rozmermi 100 × 183 × 143 mm a inštalačnými rozmermi 90 × 173 mm. Odporúčaný prierez napájacieho vodiča je 2,5 mm² a odporúčaný istič 16 A. Približné výkonové straty dosahujú 0,16 kW, požadovaný prietok chladiaceho vzduchu 35 m³/hod, indukčnosť AC reaktora 2 mH, indukčnosť DC reaktora 0,8 mH a uťahovací moment 1,2 až 1,5 Nm. Krytie IP20 je určené pre vnútorné priemyselné prostredie.
Pri inštalácii je vhodné počítať s dostatočným prúdením vzduchu, s kvalitným uzemnením a s oddelením silových a riadiacich káblov. V výkonnejších aplikáciách sú práve tieto detaily veľmi dôležité pre stabilitu, EMC správanie a dlhodobú spoľahlivosť. Séria V800 je na takýto spôsob prevádzky konštrukčne pripravená.
Vhodné nasadenie v linkách a výkonnejších zariadeniach
Model 4T0040 sa hodí pre dopravníkové systémy, ventilátorové zostavy, odsávacie technológie, čerpacie jednotky, miešacie zariadenia, dávkovacie moduly, baliace pracoviská, servisné linky, manipulačné mechanizmy, samostatné stroje aj výkonnejšie technologické celky, kde je potrebné spojiť 400 V napájanie s profesionálnym riadením pohonu. Uplatní sa všade tam, kde sa od meniča očakáva nielen výkon, ale aj riadiaca disciplína a prevádzková istota.
VYBO Electric V800 4T0040 tak predstavuje veľmi dobre vybavený menič pre výkonnejšie priemyselné úlohy. Profesionálna séria V800, integrované vektorové riadenie, procesné funkcie, komunikácia MODBUS RTU a brzdová jednotka z neho robia spoľahlivý základ pre technológie s vyššími nárokmi na chod a presnosť.
