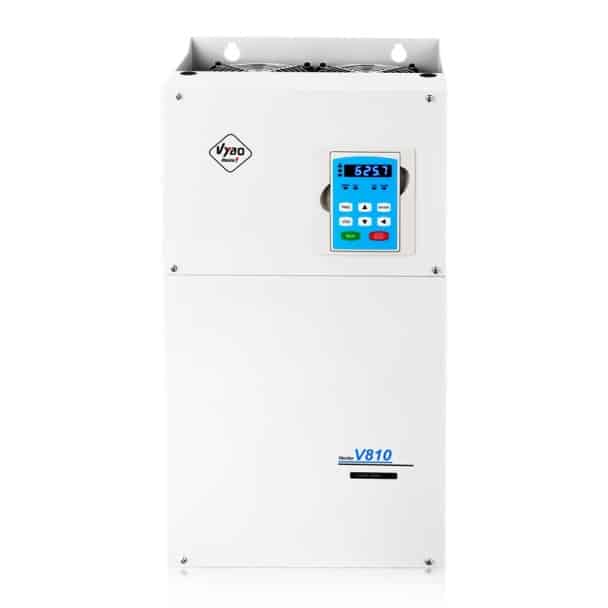

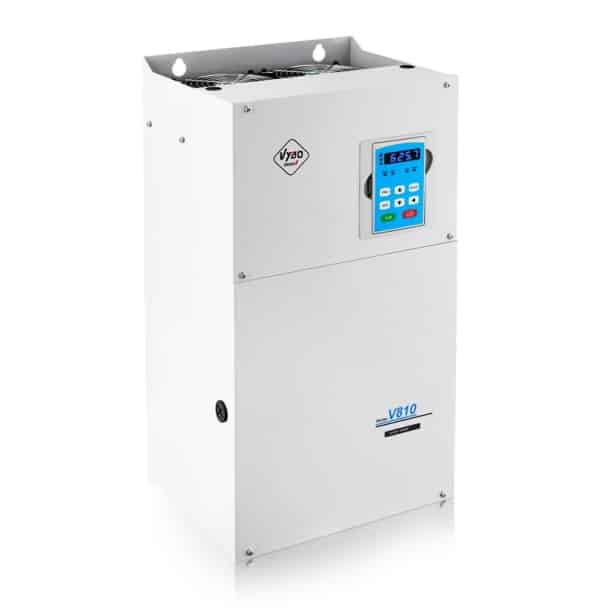

Frekvenčný menič 450kW, V810-4T4500

Dlhý popis produktu

Frekvenčný menič V810-4T4500 pre 450 kW technológie s dôrazom na komunikáciu a koordinované riadenie

Frekvenčný menič V810-4T4500 je určený pre trojfázové napájanie 3 x 400 V a pre pohony s výkonom 450 kW. Tento model patrí do veľkosti F a je riešený ako samostatne stojaca kovová skriňa s rozmermi 600 x 1600 x 800 mm a s inštalačným rozmerom 550 x 700 x Φ14. Menovitý výstupný prúd dosahuje 790 A, maximálny vstupný prúd 790 A, odporúčaný prierez napájania je 4x(3×240) mm2 a odporúčané poistky 1250 A. Hmotnosť zariadenia je 290 kg. Pri tejto výkonovej úrovni ide o menič určený do rozsiahlych priemyselných celkov, kde je dôležitá nielen výkonová kapacita, ale aj presná komunikácia, čisté začlenenie do systému a spoľahlivá koordinácia pohonu s ostatnými časťami technológie.

Keď je menič súčasťou väčšieho riadiaceho celku

Vo veľkých prevádzkach už menič neplní iba úlohu samostatného výkonového prvku. Stáva sa súčasťou širšej architektúry riadenia, v ktorej musí spoľahlivo reagovať na nadradené príkazy, pracovať so spätnou väzbou a udržať stabilný chod v spojení s ďalšími zariadeniami. V810-4T4500 je pripravený práve na takýto typ nasadenia. Štandardne je vybavený komunikáciou MODBUS RTU. Pre náročnejšie riadiace systémy podporuje aj PROFIBUS-DP a CanOpen ako opčné riešenie. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu, čo vytvára priestor pre presnú integráciu do modernej automatizácie.

Táto pripravenosť je dôležitá v technológiách, kde sa sleduje celý tok výroby a kde jednotlivé pohony pracujú v presnej nadväznosti. Menič tak dobre zapadá do rozsiahlych čerpacích staníc, veľkých ventilátorových systémov, kompresorových zostáv, dopravníkových trás, extrúznych liniek, navíjacích a odvíjacích uzlov, homogenizačných procesov, miešacích technológií aj do zariadení, kde sa vyžaduje presné časovanie a opakovateľný priebeh výroby. V takýchto aplikáciách rozhoduje nielen výkon, ale aj to, ako dobre menič komunikuje a ako čitateľne sa správa v rámci celého systému.

Presné riadenie od základného režimu až po uzavretú slučku

Model V810-4T4500 podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Takéto usporiadanie dáva technológii možnosť zvoliť presne taký spôsob riadenia, aký si konkrétny pohon vyžaduje. Pri uzavretej slučke je dôležitá najmä vyššia presnosť vedenia rýchlosti, lepšia odozva pri zmene zaťaženia a stabilnejšie správanie pri náročnejších prevádzkových stavoch. To má význam najmä tam, kde je dôležitá opakovateľnosť výsledku a pokojný priebeh procesu počas celej smeny.

V režimoch SFVC a CLVC podporuje menič frekvenciu 0 až 300 Hz. Vo V/F režime pracuje v rozsahu 0 až 3200 Hz. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz. Nosná frekvencia je v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. K dispozícii je aj automatické ladenie parametrov motora. Menič je vybavený portom pre PG karty, ktoré možno použiť s enkodérom alebo resolverom, čo je dôležité pre presnejšie riadenie aj pre aplikácie, kde sa pracuje so spätnou väzbou.

Signály, vstupy a výstupy pripravené pre veľký projekt

Z hľadiska riadiacich signálov ponúka V810-4T4500 širokú základnú výbavu. K dispozícii je 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Všetky digitálne svorky možno použiť v režime PNP alebo NPN. Analógová časť zahŕňa 2 analógové vstupy. Jeden pracuje s rozsahom 0 až 10 V a druhý podporuje 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť obsahuje 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Pri rozsiahlejších projektoch je dôležitá aj možnosť doplniť vstupné a výstupné karty podľa potrieb konkrétnej technológie.

Táto výbava pomáha vytvoriť kompaktné a prehľadné riešenie bez zbytočných kompromisov pri integrácii. V praxi to znamená jednoduchšie začlenenie do riadiacich skríň, lepšiu pripravenosť na spätnú väzbu a väčšiu flexibilitu pri návrhu celej technológie. Práve v tom je séria V810 silná. Neponúka iba výkon, ale aj nadštandardný priestor pre komunikáciu, rozšírenie a presné riadenie.

Brzdenie a ochranné funkcie pri vysokom výkone

Pri modeli V810-4T4500 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 15000*3 W s hodnotou 2,5*3 Ω a s brzdovým momentom 125 % pri 10 % ED. Externá brzdová jednotka je dôležitá tam, kde sa pracuje s častým spomaľovaním, s dynamickými zmenami rýchlosti alebo s procesmi, pri ktorých presný dobeh patrí medzi kľúčové prevádzkové požiadavky. Pri takto výkonných pohonoch má správne riešené brzdenie zásadný vplyv na pokojný chod aj na dlhodobú stabilitu technológie.

Menič ponúka DC brzdenie, PID regulátor, automatickú reguláciu napätia AVR, rýchle obmedzenie prúdu, obmedzenie krútiaceho momentu v režime CLVC a implementáciu až 16 prednastavených rýchlostí cez jednoduchú PLC funkciu. Nechýba vstup pre PTC, PTO alebo TK ochranu motora a bezpečnostná funkcia STO. Model je určený pre vnútornú inštaláciu pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. V810-4T4500 tak predstavuje silný základ pre projekty, kde sa 450 kW výkon musí spájať s presným riadením, kvalitnou komunikáciou a vysokou úrovňou systémovej integrácie.
