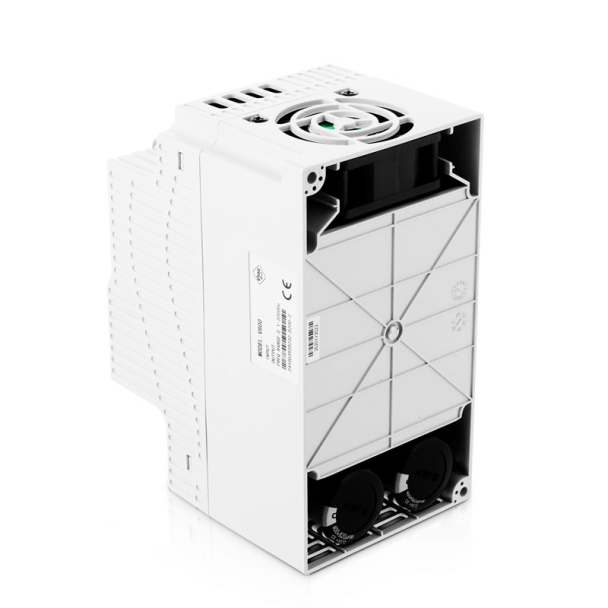

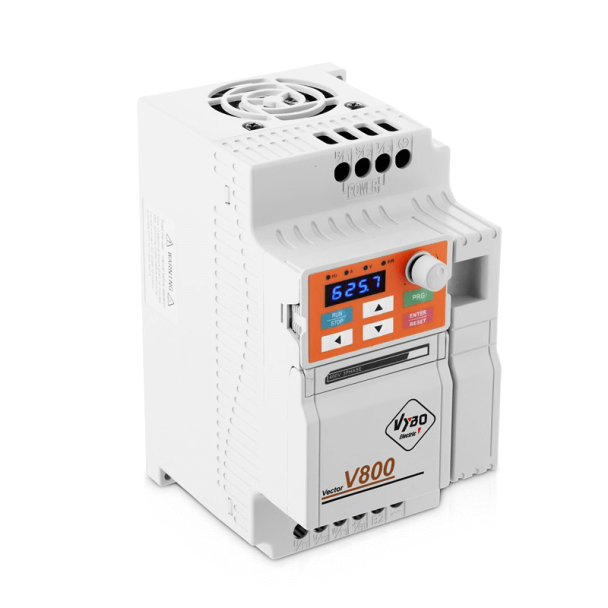

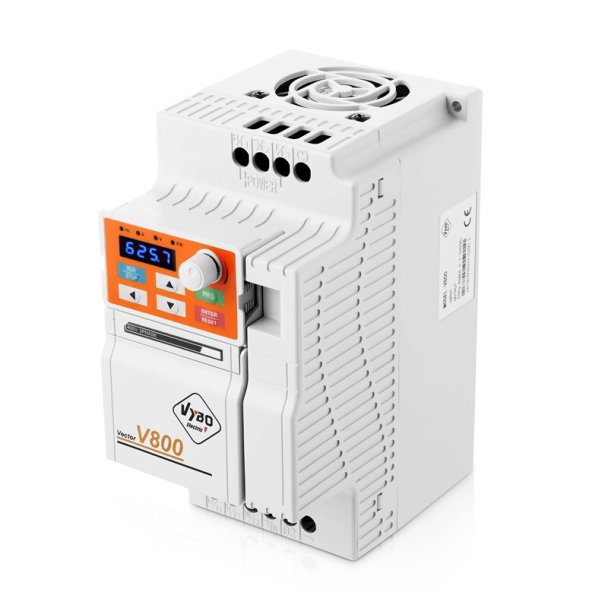

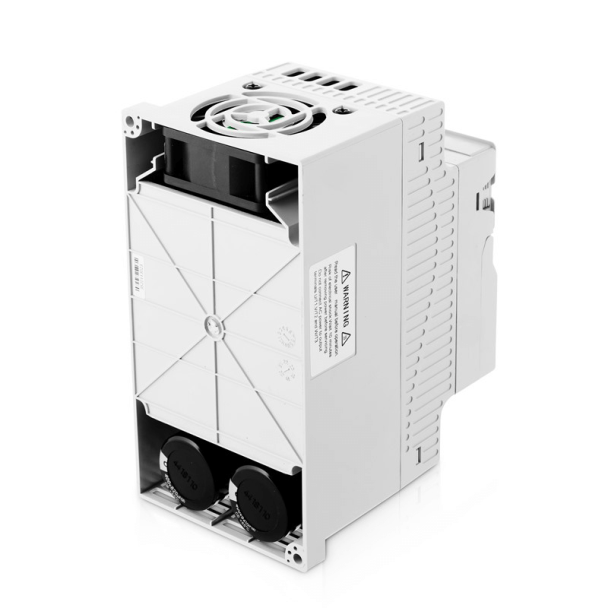

Frekvenčný menič 3kW, V800-4T0030

Dlhý popis produktu

Výkonnejší menič pre stroje s vyšším pracovným tempom

VYBO Electric V800 4T0030 je frekvenčný menič určený pre aplikácie, kde už motor tvorí dôležitú hnaciu časť technológie a od riadenia sa očakáva stabilita aj pri dynamickejšej prevádzke. Model s výkonom 3 kW pracuje s napájaním 3 x 400 V / 50–60 Hz a vytvára výstup 3 x 0–400 V AC. Maximálny vstupný prúd 8 A, menovitý výstupný prúd 7,5 A a odporúčaný výkon motora 3 kW potvrdzujú, že ide o seriózny priemyselný menič pripravený na výkonnejšie úlohy v strojoch aj v technologických zostavách.

Pri tejto úrovni výkonu je dôležité, aby menič neponúkal iba reguláciu rýchlosti, ale aj dobrú prácu s rozbehom, zmenou zaťaženia a opakovaným spomaľovaním. Séria V800 je navrhnutá ako profesionálna rada frekvenčných meničov pre priemysel a model 4T0030 túto filozofiu napĺňa kombináciou vektorového riadenia, komunikačnej pripravenosti a funkčnej výbavy použiteľnej v každodennej prevádzke.

Integrované vektorové riadenie pre výkonnejšie pohony

Model 4T0030 podporuje V/F skalárne riadenie aj SFVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0–3200 Hz. Pri SFVC riadení je výstupná frekvencia 0–320 Hz. Tento menič tak dokáže ponúknuť flexibilitu podľa charakteru pohonu a podľa toho, či je prioritou jednoduché univerzálne riadenie alebo presnejšie správanie motora v pracovnom zaťažení.

SFVC režim pomáha zlepšiť stabilitu rýchlosti, kultúru chodu a odozvu pohonu na zmenu prevádzkového stavu. Pri výkonnejších mechanizmoch je to veľmi dôležité, pretože každé rozkolísanie sa môže preniesť do celého procesu. V800 preto pracuje aj s lineárnou rampou, rampou typu S-krivka, reguláciou napätia AVR, automatickým zvýšením krútiaceho momentu a obmedzením prúdu aj krútiaceho momentu, čo prispieva k istejšiemu chodu technológie.

Pokročilá optimalizácia integrácie pre väčšie technologické celky

V tejto výkonovej triede sa veľmi dobre ukazuje význam pokročilej optimalizácie integrácie. Model 4T0030 disponuje digitálnymi a analógovými vstupmi, reléovým výstupom, výstupom s otvoreným kolektorom, +10 V výstupom, vstupom pre PTC ochranu elektromotora, integrovaným EMC filtrom, MODBUS RTU, PLC inteligentnou funkciou, podporou externého panela a vizuálne potvrdenou zmenou smeru otáčania cez externý vstup. Vďaka tomu sa menič prirodzene uplatní v strojoch, ktoré už vyžadujú väčšiu komunikačnú disciplínu a prehľadné riadenie.

Rovnako dôležitá je procesná výbava. Menič má PID reguláciu, detekciu chodu na sucho, režim spánku a detekciu vysokého alebo nízkeho tlaku. Tieto funkcie výrazne zvyšujú využiteľnosť v technologických celkoch, kde motor nepracuje izolovane, ale ako súčasť regulačného procesu. Práve v takýchto aplikáciách má séria V800 veľmi silné postavenie.

Brzdová jednotka pri vyššom výkone dáva ešte väčší zmysel

Pri modeli 4T0030 je k dispozícii integrovaná brzdová jednotka s výkonom rezistora 0,3 kW a s hodnotou odporu 130 Ω. Odporúčaný výkon tejto konfigurácie je 3 kW. Táto výbava je dôležitá najmä v zariadeniach s častejším spomaľovaním, s opakovaným cyklom a s požiadavkou na lepšiu kontrolu nad dobehom. Pri výkonnejšom pohone totiž kvalita brzdenia výrazne ovplyvňuje nielen presnosť, ale aj kultúru celej prevádzky.

Brzdová jednotka rozširuje možnosti nasadenia a pridáva pohonu väčšiu prevádzkovú istotu.

Rám B4T a parametre vhodné pre výkonnejšie osadenie

Model 4T0030 patrí do rámu B4T s rozmermi 100 × 183 × 143 mm a inštalačnými rozmermi 90 × 173 mm. Odporúčaný prierez napájacieho vodiča je 2,5 mm² a odporúčaný istič 16 A. Približné výkonové straty dosahujú 0,14 kW, požadovaný prietok chladiaceho vzduchu 30 m³/hod a uťahovací moment 0,7 až 0,9 Nm. Krytie IP20 je určené pre vnútorné priemyselné prostredie.

Aj keď sa pri tomto modeli v dátach AC a DC reaktora neuvádzajú konkrétne hodnoty, celkový elektroinštalačný základ je jasne pripravený pre seriózne priemyselné použitie. Dôležité je dbať na kvalitné uzemnenie, dostatočné chladenie a správne vedenie káblov, pretože práve tieto detaily priamo ovplyvňujú stabilitu a EMC správanie systému.

Typické aplikácie pre 3 kW model

V800 4T0030 sa veľmi dobre hodí pre výkonnejšie dopravníkové úseky, miešacie technológie, čerpacie zostavy, ventilátorové celky, odsávacie zariadenia, baliace pracoviská, výrobné moduly, jednoúčelové stroje, technologické podsystémy aj samostatné priemyselné mechanizmy, ktoré potrebujú stabilný chod a komfortné začlenenie do riadenia. Dobre sa uplatní aj pri modernizácii existujúcich zariadení, kde je cieľom zaviesť presnejšiu reguláciu a spoľahlivejšie správanie pohonu.

VYBO Electric V800 4T0030 tak pôsobí ako silný a zároveň technicky vyvážený menič pre seriózne priemyselné nasadenie. Integrované vektorové riadenie, procesná výbava, komunikácia MODBUS RTU a brzdová jednotka z neho robia spoľahlivé riešenie pre každodennú prácu vo výkonnejších technológiách.
