Frekvenčný menič 30kW, V800-4T0300

Dlhý popis produktu

Menič pre linkové a výrobné aplikácie s dôrazom na dynamiku

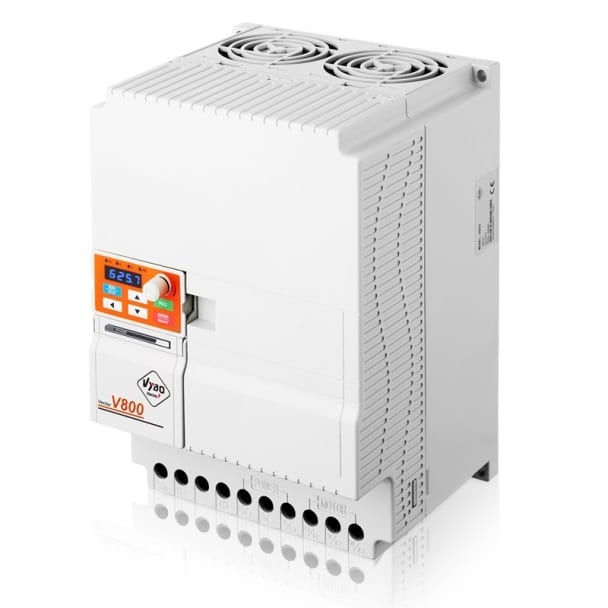

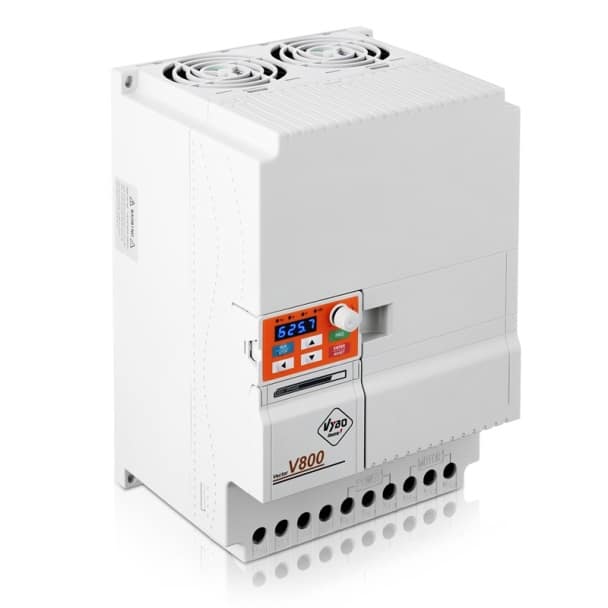

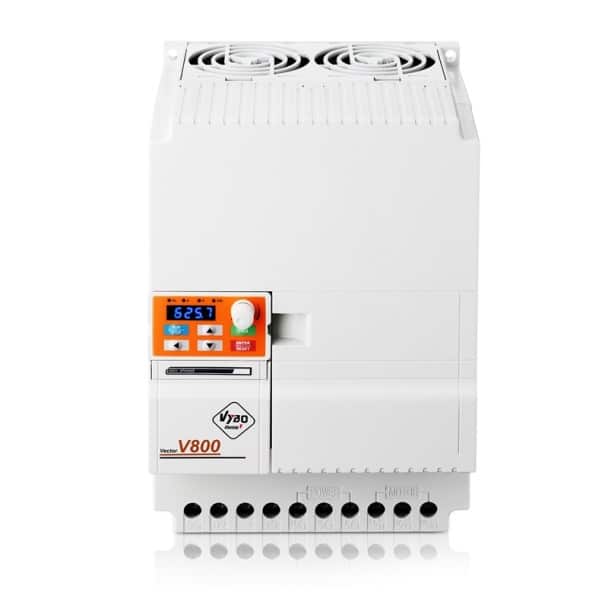

VYBO Electric V800 4T0300 je frekvenčný menič určený pre technológie, kde sa motor podieľa na výrobnom rytme, prenose materiálu alebo plynulosti automatizovaného pracoviska. Menovitý výkon 30 kW, napájanie 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC tvoria pevný základ pre pohony, od ktorých sa očakáva presná reakcia, stabilita aj schopnosť pracovať vo vyššom prevádzkovom tempe. Menovitý výstupný prúd 60 A a maximálny vstupný prúd 62 A ukazujú, že ide o model pripravený na seriózne každodenné zaťaženie.

Profesionálna séria V800 je zameraná na priemyselné nasadenie, kde už nestačí len základné riadenie otáčok. Dôležité je, aby menič vedel pohon viesť čisto, predvídateľne a s dobrou rezervou aj pri zmenových stavoch. Model 4T0300 preto kombinuje výkon, riadiace funkcie, komunikáciu a procesnú pripravenosť tak, aby mohol fungovať ako stabilný prvok výrobného alebo manipulačného systému.

Integrované vektorové riadenie pre plynulý chod a istú reakciu

Hlavnou technickou devízou modelu je integrované vektorové riadenie. K dispozícii je V/F skalárne riadenie aj SVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0 – 3200 Hz. Pri SVC vektorovom riadení s otvoreným okruhom je výstupná frekvencia 0 – 320 Hz. Táto kombinácia umožňuje prispôsobiť menič rôznym prevádzkovým režimom a nastaviť správanie pohonu podľa charakteru konkrétnej aplikácie.

Vektorové riadenie prispieva k lepšej stabilite rýchlosti, kultivovanejšiemu rozbehu a istejšej reakcii pri zmene zaťaženia. Séria V800 využíva aj lineárnu rampu, S-krivku, automatické zvýšenie krútiaceho momentu, obmedzenie prúdu a ďalšie funkcie, ktoré pomáhajú udržať plynulosť prevádzky aj v zariadeniach s častejšími zmenami rytmu. Pri výrobných pracoviskách, kde je potrebná opakovateľnosť a dobré časovanie pohybu, má takáto výbava výrazný význam.

Funkcie, ktoré dávajú technológii väčšiu prevádzkovú istotu

Model V800 4T0300 prináša pokročilú optimalizáciu integrácie, teda praktické spojenie výkonového riadenia, komunikácie a ochranných funkcií v jednom zariadení. Výbava zahŕňa integrovaný MODBUS RTU, EMC filter, +10 V výstup, vstup pre PTC ochranu elektromotora, PLC inteligentnú funkciu, Emergency STOP (EMS) a možnosť pripojenia externého panelu. Zmena smeru otáčania cez externý vstup umožňuje jednoduché zaradenie meniča do automatizovanej logiky stroja.

Dôležitou časťou výbavy je aj PID regulácia doplnená o detekciu chodu na sucho, režim spánku a detekciu vysokého alebo nízkeho tlaku. To rozširuje možnosti použitia meniča aj v technológiách, kde pohon nie je izolovaným mechanickým prvkom, ale aktívne ovplyvňuje procesný stav systému. Takéto riešenie pomáha znižovať počet externých doplnkov a zároveň zvyšuje prehľadnosť aj funkčnosť celého zariadenia.

Integrovaná brzdová jednotka pre pracovný režim s častejšími prechodmi

Pri výkone 30 kW sa už veľmi výrazne prejavuje význam správne zvládnutého spomaľovania. Model 4T0300 preto využíva integrovanú brzdovú jednotku s výkonom rezistora 1,5 kW, hodnotou odporu 22 Ω a odporúčaným výkonom 30 kW. Takáto konfigurácia je praktická tam, kde sa zariadenie často rozbieha, spomaľuje alebo mení pracovný rytmus a kde je dôležité, aby prechody medzi režimami pôsobili stabilne a predvídateľne.

Brzdová jednotka podporuje istejší dobeh a zvyšuje kontrolu nad správaním pohonu v situáciách, keď samotná zmena frekvencie nestačí. V praxi ide o cenný prvok pre linkové aplikácie, manipulačné mechanizmy, dávkovacie systémy aj rôzne typy strojov, kde má presnosť zastavenia priamy dopad na kvalitu výsledku alebo nadväznosť ďalších operácií.

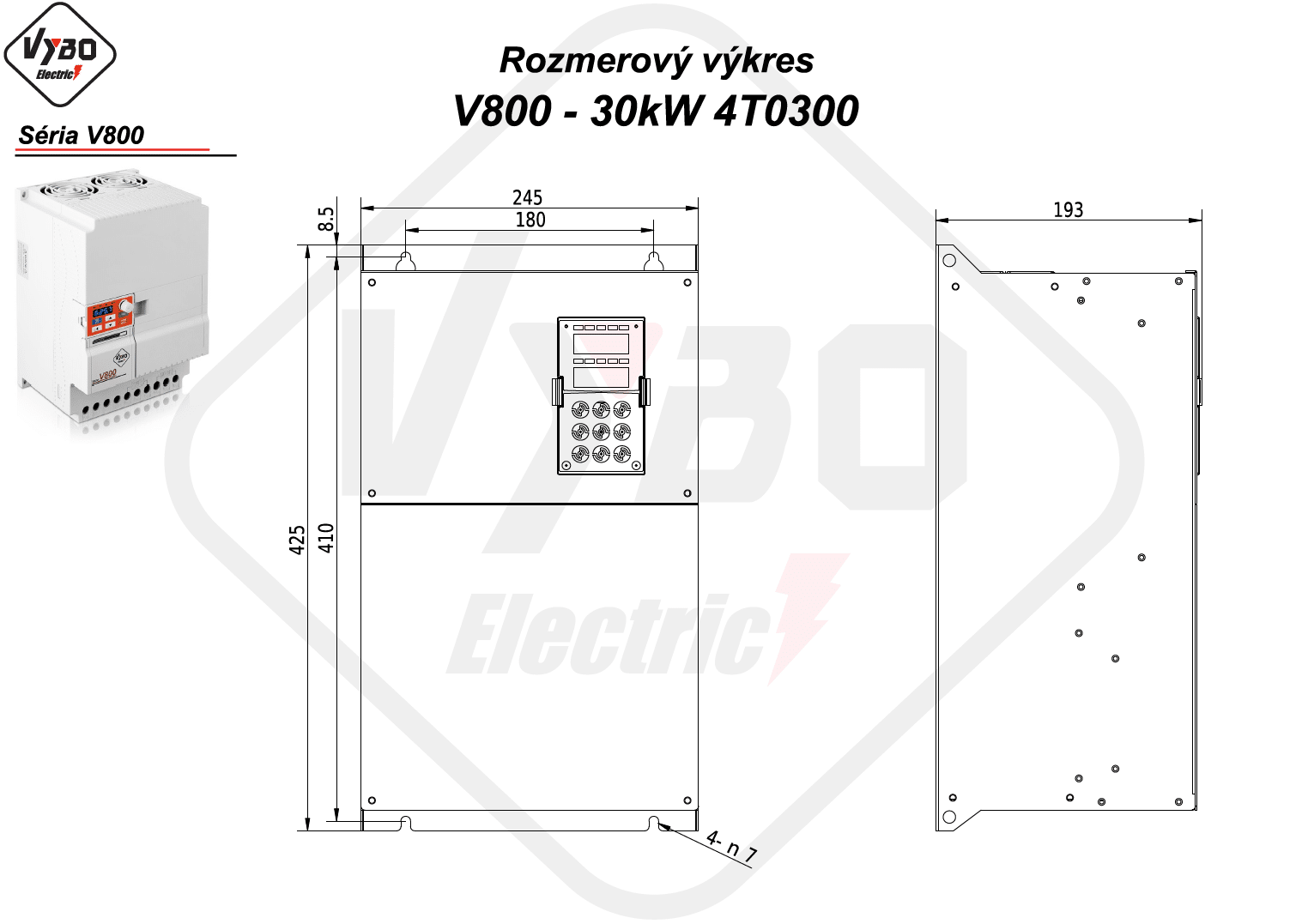

Veľkosť D a údaje dôležité pri projektovaní

Model patrí do veľkosti D. Odporúčaný prierez napäťového kábla je 16 mm² a odporúčaný istič 63 A. Približné výkonové straty dosahujú 0,65 kW, požadovaný prietok chladiaceho vzduchu 170 m³/hod, indukčnosť AC reaktora 0,28 mH a indukčnosť DC reaktora 0,045 mH. Uťahovací moment je 2 až 2,5 Nm a krytie IP20 je určené pre vnútorné prevádzkové prostredie.

Preťažiteľnosť 120 % / 60 s v režime P a 150 % / 60 s v režime G poskytuje dobrú rezervu pri krátkodobých zmenách záťaže. To je dôležité najmä v technológiách, kde pohon nepracuje úplne rovnomerne a kde je potrebné zvládať prechodové stavy bez zbytočných výpadkov. Pri kvalitnom odvetraní, správnom uzemnení a dobre zvládnutej kabeláži dokáže model 4T0300 veľmi dobre naplniť požiadavky na profesionálne priemyselné riadenie.

Prirodzené nasadenie vo výrobných a manipulačných technológiách

V800 4T0300 sa výborne hodí pre dopravníkové linky, baliace technológie, odsávacie systémy, ventilátorové aplikácie, čerpacie stanice, miešacie zariadenia, dávkovacie pracoviská, obslužné mechanizmy strojov, samostatné výrobné moduly aj procesné uzly, kde je potrebné spojiť dynamické riadenie s dobrou komunikačnou pripravenosťou. Jeho pridaná hodnota spočíva v tom, že prináša nielen výkon 30 kW, ale aj profesionálne správanie vhodné pre technologické prostredie s vyššími nárokmi na presnosť a stabilitu.
