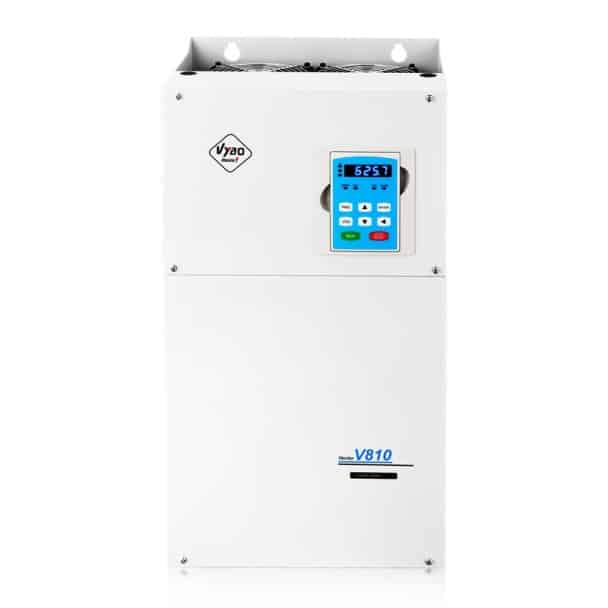

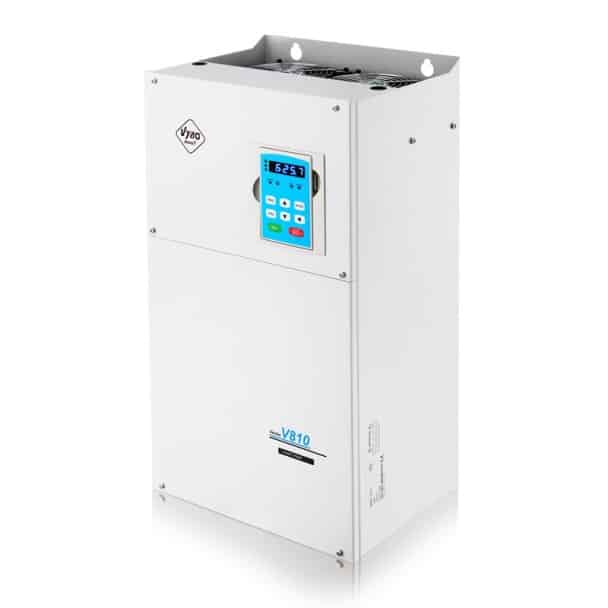

Frekvenčný menič 250kW, V810-4T2500

Dlhý popis produktu

Frekvenčný menič V810-4T2500 pre 250 kW pohony s dôrazom na kontrolovaný chod

Frekvenčný menič V810-4T2500 je riešenie pre trojfázové napájanie 3 x 400 V a pre pohony s výkonom 250 kW. V tejto výkonovej triede býva rozhodujúce nielen samotné riadenie otáčok, ale aj to, ako sa technológia správa pri rozbehu, pri spomaľovaní a pri prechode medzi jednotlivými režimami. Tento model patrí do veľkosti D, má menovitý výstupný prúd 470 A, maximálny vstupný prúd 460 A, odporúčaný prierez napájania 2x(3×185) mm2 a odporúčané poistky 630 A. Hmotnosť zariadenia je 97 kg. Kovová skriňa má rozmery 533 x 800 x 860 x 335 mm a montážny rozmer 400 x 836 x Φ11. Inštalácia je určená na stenu alebo do rozvádzača.

Keď záleží aj na dobehu a nie iba na rozbehu

Pri veľkých pohonoch býva často kritický práve moment, keď má systém spomaliť presne, pokojne a bez nestability. V810-4T2500 preto zaujme najmä tým, že je pripravený na dynamické pracovné cykly a na riadenie, kde sa výkon posudzuje podľa celého priebehu procesu. Pre tento model sa používa externá brzdová jednotka. Priradený brzdový odpor má hodnotu 22000 W a 2,5 Ω, pričom brzdiaci moment je uvedený 125 % pri 10 % ED. Takéto riešenie pomáha tam, kde je potrebný kontrolovaný dobeh, opakované spomaľovanie alebo presnejšie zvládnutie prechodových stavov.

Význam to má v prevádzkach, kde sa mení záťaž v čase, kde proces nesmie kolísať a kde sa od pohonu očakáva čitateľná odozva aj pri zložitejších pracovných cykloch. Menič prirodzene zapadá do technológií s veľkými dopravníkmi, pri ťažkých čerpacích systémoch, pri kompresorových staniciach, v miešacích a homogenizačných uzloch, pri extrúznych zariadeniach, pri navíjaní a odvíjaní materiálu, pri drvení a triedení, pri ventilátorových zostavách aj pri technologických mechanizmoch, kde sa kladie dôraz na stabilný rytmus výroby. V takýchto aplikáciách je dôležitý nielen výkon, ale aj kultúra chodu.

Riadenie bez zbytočných kompromisov

Model V810-4T2500 ponúka V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Vďaka tomu je možné nastaviť menič podľa konkrétneho charakteru pohonu a podľa požadovanej presnosti regulácie. Vektorové riadenie s uzavretou slučkou je prínosom tam, kde sa vyžaduje veľmi presné držanie rýchlosti, stabilná reakcia pri zmene zaťaženia a lepšia kontrola správania motora v celom pracovnom rozsahu.

V režimoch SFVC a CLVC podporuje menič frekvenciu 0 až 300 Hz. Vo V/F režime je k dispozícii rozsah 0 až 3200 Hz. Digitálne nastavenie frekvencie pracuje s rozlíšením 0,01 Hz. Nosná frekvencia je v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Dôležitá je aj schopnosť systému pracovať s automatickým ladením motora, s podporou PG karty pre enkodér alebo s riešením cez resolver. To dáva priestor na presnejšie nastavenie pohonu bez zbytočných kompromisov v kvalite riadenia.

Automatizácia, komunikácia a rozšíriteľnosť

V810-4T2500 je pripravený na integráciu do modernej priemyselnej automatizácie. Štandardne je k dispozícii MODBUS RTU. Ako opcia sú podporované PROFIBUS-DP a CanOpen. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu, čo pomáha pri projektoch, kde je komunikácia súčasťou kľúčovej architektúry riadenia. Práve možnosť používať komunikačné a doplnkové karty je jednou z hlavných výhod série V810 a pomáha dosiahnuť maximálnu optimalizáciu integrácie.

Z pohľadu vstupov a výstupov ponúka menič 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Všetky digitálne svorky umožňujú voľbu PNP alebo NPN. Analógová časť zahŕňa 2 analógové vstupy. Jeden pracuje s rozsahom 0 až 10 V a druhý podporuje 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná výbava obsahuje 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Pri zložitejších projektoch je dôležitá aj možnosť dopĺňať vstupné a výstupné karty podľa konkrétnej potreby technológie.

Ochranné funkcie a prevádzková istota

Model V810-4T2500 je vybavený funkciami, ktoré zvyšujú stabilitu prevádzky aj ochranu celého systému. K dispozícii je DC brzdenie, zabudovaný PID regulátor, automatická regulácia napätia AVR, rýchle obmedzenie prúdu a obmedzenie krútiaceho momentu v režime CLVC. Menič podporuje aj implementáciu až 16 prednastavených rýchlostí cez jednoduchú PLC funkciu. Nechýba vstup pre PTC, PTO alebo TK tepelnú ochranu motora a ani bezpečnostná funkcia STO, pri ktorej menič po aktivácii nedodáva do motora energiu.

Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie a preťaženie. Menič je určený na vnútornú inštaláciu, pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. Pri správne navrhnutej inštalácii predstavuje V810-4T2500 spoľahlivý základ pre výkonné pohony, kde je dôležitá plynulosť procesu, presnosť riadenia a vysoká úroveň technickej pripravenosti.
