Frekvenčný menič 22kW, V810-4T0220

frekvenčné meniče V810 400V

Model V810-4T0220
Výkon 22 kW
Max. menovitý vstupný prúd 46 A
Menovitý výstupný prúd 45 A
Vstupné napätie 50/60Hz 3 fázy 400 V
Prierez nap. kábla 10 mm²
Istič 50 A

iso certifikáty vybo electric

Sme odborníci na frekvenčné meniče
24 hodín denne, 7 dní v týždni – urgentné dodávky veľkých frekvenčných meničov meničov
Sklad aj servisné stredisko máme v srdci Slovenska
Frekvenčné meniče odosielame priamo zo skladu
Vlastné vývojové stredisko a možnosť prispôsobenia produktov na mieru
Extra rýchle dodanie po celej republike
Voliteľné príslušenstvo k meničom

Frekvenčný menič V810 22kW

Tieto meniče sú určené pre najnáročnejšie a najkomplikovanejšie profesionálne aplikácie, ktoré sú vhodné pre všetky ich druhy. Po dobu 3 sekúnd zvládajú až 180%-né preťaženie a pri dobe 60 sekúnd ide o možnosť 150%-ného preťaženia. Vzhľadom k tomu môžeme povedať, že ide o najvyššiu možnú triedu meničov, ktoré sú sériovo vyrábané až do 1000 kW. Tieto modely dokážu odolávať vysokému zaťaženiu, čo ich robí výnimočnými. Frekvenčný menič 22 kW, V810-4T0220 s prídavnými možnosťami je možné používať v rámci jednej platformy pre všetky požiadavky, čo je umožnené širokým výkonnostným rozpätím.

Oblasti využitia meničov 22kW

Frekvenčný menič 22kW je vhodný na používanie vo všetkých priemyselných odvetviach a to nielen pri jednoduchých, ale aj náročných aplikáciách. Nižšie pre lepšiu predstavu uvádzame niekoľko priemyselných odvetví, kde sa môžete s našimi frekvenčnými meničmi 22kW stretnúť.

Využitie v ľahkom priemysle

  • potravinársky priemysel
  • polygrafia
  • elektrotechnický priemysel
  • textilníctvo

Využitie v ťažkom priemysle

  • automobilový priemysel
  • banský priemysel
  • chemický priemysel
  • energetika
  • hutníctvo
  • letecký priemysel
  • stavebníctvo
  • strojárstvo

Menič V810 a jeho vlastnosti

  • Napájanie meniča frekvencie trojfázovým napätím 3 x 400 V AC
  • Riadiaci režim meniča frekvencie je CLVC vektorový s uzatvoreným okruhom, SVC vektorový s otvoreným okruhom, alebo V/F riadenie
  • Výstupná frekvencia meniča 0,01 až 3200 Hz
  • V 810 pracuje s nosnou frekvenciou 1 až 16 kHz
  • V 810 majú štandardne zabudovanú brzdovú jednotku do výkonu 18,5 kW, PID, PLC
  • Štandardné funkcie AVR, JOG, časovače, ochrany
  • Bezpečnostná funkcia EMS STOP okamžitého zastavenia
  • Funkcia pripojenia PTC ochrany alebo termokontaktu elektromotora
  • Odnímateľný panel s možnosťou externej inštalácie do 50 m (káblom)
  • V 810 disponuje 8 digitálnymi vstupmi PNP alebo NPN voliteľné, z toho 1 vysokorýchlostný pulzný vstup 100 kHz; 2 analógové vstupy -10 / +10 V; 0-10 V a 4-20 mA (alebo 0 až 20 mA).
  • Výstupy sú 1 digitálny – vysokorýchlostný, 2 analógové a 2 reléové
  • Fyzické rozhranie RS 485 MODBUS sériovo zabudované
  • Komunikačné rozhranie MODBUS RTU; PROFIBUS-DP
  • Vstavaný port pre pripojenie PG kariet (enkodér, resolver, atď.)
  • Štandardy EN/IEC 61800-3: 2017; C1, ktorý je vhodný do 1. prostredia; EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia;



Prečo frekvenčný menič V810?

Ak sa pýtate či je frekvenčný menič typu V810 s výkonom 22kW pre vás, v ďalšom texte uvádzame, kedy by ste si mali takýto prístroj zaobstarať:
– ak potrebujete efektívne zoptimalizovať vašu prevádzku
– ak potrebujete menič s vysokou preťažiteľnosťou
– ak v prevádzke pracujete s vyššími výkonmi
– ak chcete využívať množstvo funkcií
– ak chcete získať najlepší pomer ceny a kvality

Potrebujete poradiť? Ozvite sa nám na predaj@vyboelectric.eu a radi vám s výberom zariadenia V810 pomôžeme.

Galéria – Frekvenčné meniče 22kW V810

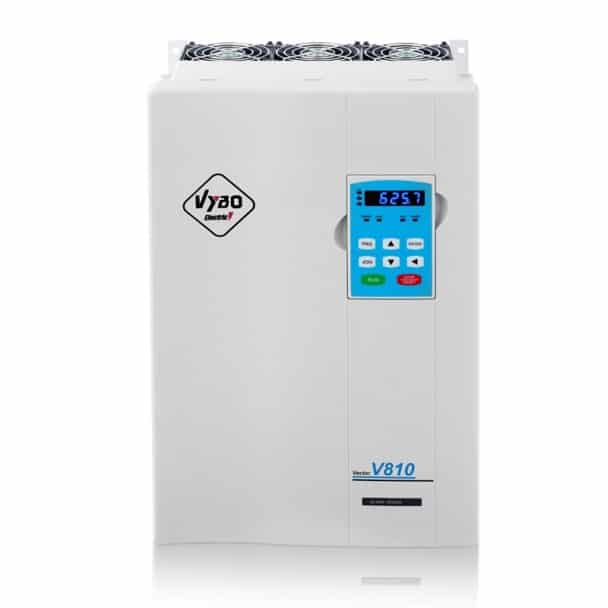

frekvenčný menič 22kW V810 400V model 4T0220

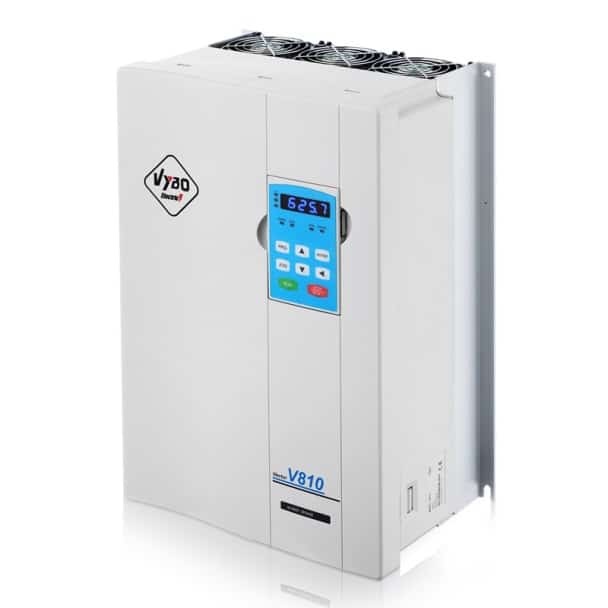

frekvenčný menič 22kW V810 400V model 4T0220

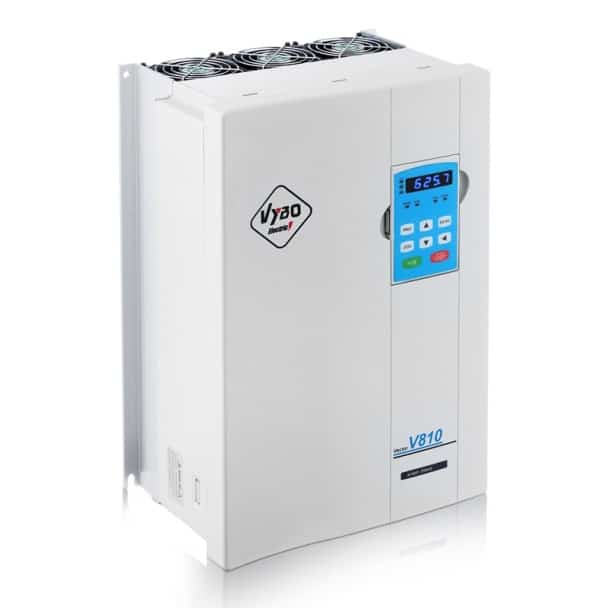

frekvenčný menič 22kW V810 400V model 4T0220

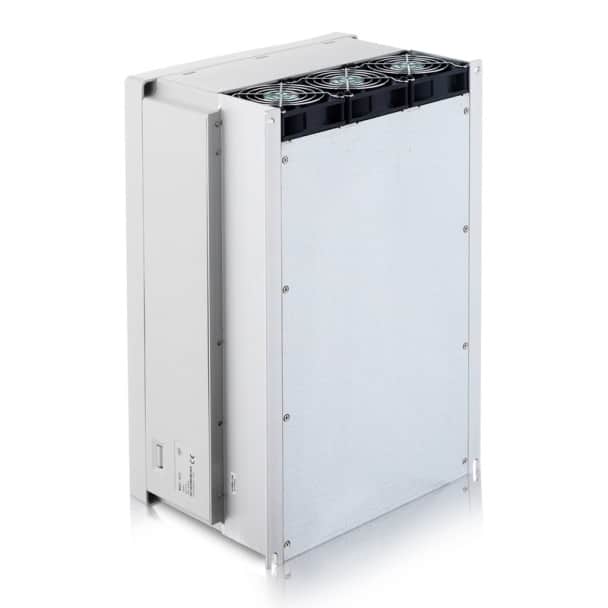

frekvenčný menič 22kW V810 400V model 4T0220

frekvenčný menič 22kW V810 400V model 4T0220

Rozmerový výkres – Frekvenčný menič 22kW V810

rozmerový výkres frekvenčný menič V810 22 kW 4T0220

Podrobná technická špecifikácia

Typ modelu meniča V810 Menovitý výst. výkon (kW) Menovitý vstupný prúd (A) Menovitý výstúpný prúd (A) Odporúčaný výkon motora (kW)
V810-4T0220 22 46 45 22
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A)
3 fázové 3×400 V 22 10 50

Tabuľka vhodných brzdových odporov

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Brzdový moment (10% ED) Odporúčaný výkon motora (kW)
Výkon odporu (W) Hodnota odporu (Ω) (≥)
V810-4T0220 1300 25 Voliteľná (zabudovaná) 125 22

Všeobecné technické parametre pre všetky typy V810

Položka VECTOR V810
Napájanie Napájanie Rozsah vstupného napätia:
1 x 230 V AC ± 15%
3 x 400 V AC ± 15%
3 x 690 V AC ± 15%
Rozsah frekvencie napájania: 47 až 63 Hz
Štandardné funkcie Riadiaci režim V/F skalárne riadenie
SVC vektorové s otvoreným okruhom
CLVC vektorové riadenie
Maximálna frekvencia SVC, CLVC vektorové riadenie: 0 – 300 Hz
V/F skalárne riadenie:       0 – 3200 Hz
Nosná frekvencia 1-16 kHz
Nosná frekvencia sa automaticky nastaví na základe charakteristiky zaťaženia.
Rozlíšenie vstupnej frekvencie Digitálne nastavenie 0.01 Hz
Analógové nastavenie: maximálna frekvencia x 0.025%
Počiatočný krútiaci moment G typ: 0.5 Hz/150% (SVFC)
G typ: 0.5 Hz /180% (CLVC)
P typ: 0.5 Hz/100% (V/F)
Rozsah rýchlosti 1:100 (SVC)
1:1000 (CLVC)
Stabilita rýchlosti ± 0.5% (SVC)
± 0.02% (CLVC)
Presnosť riadenia krútiaceho momentu ± 5% (CLVC)
Preťažiteľnosť G typ: 60s pre 150% menovitého prúdu, 3s pre 180% menovitého prúdu
P typ: 60s pre 120% menovitého prúdu, 3s pre 150% menovitého prúdu.
Zvýšenie krútiaceho momentu Auto-boost alebo užívateľské manuálne zvýšenie 0.1% až 30.0%
V/F krivka Lineárna V/F krivka
Viacbodová V/F krivka
N-napäťová V/F krivka (násobok 1.2-napätia, 1.4- napätia, 1.6- napätia, 1.8- napätia, upravená)
V/F separácia Dva typy: úplná separácia; polovičná separácia
Režimy rampy Lineárna rampa
Rampa typu S-krivka
Štyri skupiny časov zrýchlenia / spomalenia s rozsahom 0.0-6500.0 s
Vstup a výstup Vstupné svorkovnice 8 digitálnych vstupov, binárnych vstupov ON/OFF, 1 svorka X5 môže podporovať vysokorýchlostný impulzný vstup. Všetky svorky majú voliteľné PNP alebo NPN
2 analógové vstupy, z ktorých jeden FIV podporuje -10 V / +10 V; alebo 0 – 10 V vstup a druhý FIC podporuje 0 – 10V alebo 0-20mA (4-20 mA) vstup.
Výstupné svorkovnice 1 Programovateľný výstup s otvoreným kolektorom: poskytuje 1 výstupnú svorku (výstup otvoreného kolektora alebo vysokorýchlostný impulzný výstup)
2 reléové výstupy,
2 analógové výstupy: FOV a FOC s voliteľným výstupom 0 – 20 mA (4 – 20 mA) alebo 0 – 10 V
PG PG karty Menič je vybavený portom pre PG karty (pre encoder), alebo PG karty pre použitie s resolverom, atď.
Štandardné funkcie DC brzdenie Frekvencia brzdenia: 0,0 Hz až maximálna frekvencia
Doba brzdenia: 0.0-36.0 s
Hodnota prúdu pri brzdení: 0.0%-100.0 %
Brzdová jednotka Modely do výkonu 18,5 kW majú štandardne zabudovanú brzdovú jednotku.
Riadenie v JOG režime (krokovanie) JOG frekvenčný rozsah: 0.00-50.00 Hz
JOG čas zrýchlenia / spomalenia: 0.0-6500.0 s
Implem. viac prednastavených rýchlostí Implementovaných až 16 rýchlostí pomocou jednoduchej funkcie PLC alebo kombinácie koncových stavov X.
PTC/Termokontakt Vstup pre PTC ochranu motora alebo termokontaktu.
Zabudovaný PID regulátor Uľahčuje procesne riadený systém riadenia uzavretej slučky.
Automatická regulácia napätia AVR Pri zmene napájacieho napätia môže automaticky udržiavať konštantné výstupné napätie.
Ovládač prepätia a nadmerného prúdu Prúd a napätie sú automaticky obmedzené počas chodu, aby sa zabránilo častému vypínaniu v dôsledku prepätia a nadmerného prúdu.
Obmedzenie krútiaceho momentu a riadenia Môže automaticky obmedziť krútiaci moment a zabrániť častej zmene nadprúdu počas chodu.
Bezpečnostná funkcia EMS STOP Systém „emergency stop“: v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP.
Rýchle obmedzenie prúdu Pomáha predchádzať častým chybám z dôvodu nadprúdu AC motora
Vysoký výkon Riadenie AC motora sa realizuje technológiou riadenia prúdu vektora s vysokým výkonom.
Časové riadenie Časový rozsah: 0.0-6500.0 minút
Komunikácia MODBUS RTU, PROFIBUS-DP
Kanál spúšťacích príkazov Podľa panelu, riadiacich terminálov, port sériovej komunikácie je možné prepínať mnohými spôsobmi
Zdroj frekvencie 10 druhov frekvencií, daných digitálnym analógovým napätím, analógovým prúdom, impulzom, sériovým portom, X8, PID, môže byť prepínaný mnohými spôsobmi
Pomocný zdroj frekvencie 10 druhov frekvencií, môže sa ľahko realizovať mikro nastavenie, frekvenčný syntetizátor
LED displej Zobrazuje parametre
Uzamknutie tlačidiel a výber funkcií Môže blokovať tlačidlá čiastočne alebo úplne a definovať rozsah funkcií niektorých tlačidiel, aby sa zabránilo nesprávnej funkcii.
Ochranný režim Zisťovanie skratu motora pri zapnutí, ochrana proti strate výstupnej fázy, ochrana pred nadmerným prúdom, ochrana proti prepätiu, ochrana pod napätím, ochrana proti prehriatiu a ochrana proti preťaženiu.
EMC (kompaktibilita) IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Štandardy EN/IEC 61800-3: 2017; C1, ktorý je vhodný do 1. prostredia;
EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia;
Inštalácia v prostredí Inštalujte v interiéri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC
60721-3-3 .Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.
Nadm. výška. Pod 1000 metrov n.m. (znížte stupeň výkonu pri použití nad 1000 metrov n. m.)
Teplota okolia -10 °C ~ 40 °C (znížte stupeň výkonu ak je teplota okolia medzi 40 °C až 50 °C)
Vlhkosť Menej ako 95% relatívnej vlhkosti, bez kondenzácie
IEC 60068-2-3
Vibrácie Menej ako 5,9 m/s2 (0,6 g) IEC 60068-2-6
Teplota skladovania -20°C ~60°C

Bližší popis – frekvenčný menič 22 kW

Bližšia špecifikácia produktu V810 s výkonom 22 kW. Prezrite si podrobné informácie k možnostiam napájania, štandardným funkciám meniča, bezpečnostných funkciách, ochranných funkciách, vstupoch a výstupoch a pokynoch o inštalovaní zariadenia. Neprehliadnite ani katalóg frekvenčných meničov, ktorý sa nachádza v spodnej časti tejto stránky.

1PH / 3PH AC 230 V ±15%
Typ modelu meniča V810 Menovitý výst. výkon (kW) Maximálny vstupný prúd (A) Menovitý výstupný prúd (A) Odporúčaný výkon motora (kW)
V810-2S0004 0,4 5,4 2,4 0,4
V810-2S0007 0,75 7,2 4,5 0,75
V810-2S0015 1,5 10 7 1,5
V810-2S0022 2,2 16 10 2,2
V810-2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15%
V810-4T0004 0,4 3,4 1,2 0,4
V810-4T0007 0,75 3,8 2,5 0,75
V810-4T0015 1,5 5 3,7 1,5
V810-4T0022 2,2 5,8 5 2,2
V810-4T0040 4 10 9 4
V810-4T0055 5,5 15 13 5,5
V810-4T0075 7,5 19 17,5 7,5
V810-4T0110 11 26 25 11
V810-4T0150 15 35 32 15
V810-4T0220 22 46 45 22
V810-4T0300 30 62 60 30
V810-4T0370 37 76 75 37
V810-4T0370 37 76 75 37
V810-4T0450 45 90 90 45
V810-4T0550 55 105 110 55
V810-4T0750 75 140 150 75
V810-4T0900 90 160 176 90
V810-4T1100 110 210 210 110
V810-4T1320 132 240 253 132
V810-4T1600 160 290 300 160
V810-4T1850 185 330 340 185
V810-4T2000 200 370 380 200
V810-4T2200 220 410 420 220
V810-4T2500 250 460 470 250
V810-4T2800 280 500 520 280
V810-4T3150 315 580 600 315
V810-4T3550 355 620 640 355
V810-4T4000 400 670 690 400
V810-4T4500 450 790 790 450
V810-4T5000 500 835 860 500
V810-4T5600 560 920 950 560
V810-4T6300 630 1050 1100 630
V810-4T7100 710 1126 1280 710
V810-4T8000 800 1460 1380 800
V810-4T9000 900 1640 1640 900
V810-4T10000 1000 1800 1720 1000
V810-4T11000 1100 1890 1920 1100
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A) Odporúčaný vstupný stýkač (A)
V810-2S0004 1 fázové 1×230 V 0,4 1,5 10 9
V810-2S0007 0,75 1,5 16 12
V810-2S0015 1,5 2,5 25 18
V810-2S0022 2,2 4 32 25
V810-2S0030 3 6 40 32
V810-4T0004 3 fázové 3×400 V 0,4 1,5 6 9
V810 -4T0007 0,75 1,5 6 9
V810-4T0015 1,5 1,5 10 9
V810-4T0022 2,2 1,5 10 9
V810-4T0040 4 2,5 16 12
V810-4T0055 5,5 2,5 20 18
V810-4T0075 7,5 4 32 25
V810-4T0110 11 4 32 25
V810-4T0150 15 6 40 32
V810-4T0185 18,5 10 50 38
V810-4T0220 22 10 50 40
V810-4T0300 30 16 63 50
V810-4T0370 37 25 100 65
V810-4T0450 45 25 100 80
V810-4T0550 55 35 125 95
V810-4T0750 75 50 160 115
V810-4T0900 90 70 225 170
V810-4T1100 110 95 250 205
V810-4T1320 132 120 315 245
V810-4T1600 160 120 350 300
V810-4T1850 185 150 400 300
V810-4T2000 200 185 500 410
V810-4T2200 220 185 500 410
V810-4T2500 250 240 630 475
V810-4T2800 280 240 630 475
V810-4T3150 315 240 800 620
V810-4T3550 355 2×150 800 620
V810-4T4000 400 2×185 1000 800
V810-4T4500 450 2×240 1250 800
V810-4T5000 500 2×240 1250 1000

Tabuľka vhodných brzdových odporov V810

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Brzdiaci moment (10% ED) Odporúčaný výkon motora (kW)
Výkon odporu (W) Hodnota odporu (Ω) (≥)
V810-2S0004 80 200 Zabudovaná 125 0,4
V810-2S0007 80 150 Zabudovaná 125 0,75
V810-2S0015 100 70 Zabudovaná 125 1,5
V810-2S0022 100 70 Zabudovaná 125 2,2
V810-2S0030 250 65 Zabudovaná 125 3
V810-4T0004 150 300 Zabudovaná 125 0,4
V810-4T0007 150 300 Zabudovaná 125 0,75
V810-4T0015 150 220 Zabudovaná 125 1,5
V810-4T0022 250 200 Zabudovaná 125 2,2
V810-4T0055 300 130 Zabudovaná 125 5,5
V810-4T0075 0,5 65 Zabudovaná 125 7,5
V810-4T0110 0,5 65 Zabudovaná 125 11
V810-4T0150 0,80 43 Zabudovaná 125 15
V810-4T0185 1 32 Zabudovaná 125 18,5
V810-4T0220 1,3 25 Voliteľná (zabudovaná) 125 22
V810-4T0300 1,5 22 Voliteľná (zabudovaná) 125 30
V810-4T0370 2,5 16 Voliteľná (zabudovaná) 125 37
V810-4T0450 3,7 12,6 Voliteľná (zabudovaná) 125 45
V810-4T0550 4,5 9,4 Voliteľná (zabudovaná) 125 55
V810-4T0750 5,5 9,4 Voliteľná (zabudovaná) 125 75
V810-4T0900 7,5 6,3 Externá BJ 125 90
V810-4T1100 4,5 x 2 9,4 x 2 Externá BJ 125 110
V810-4T1320 5,5 x 2 9,4 x 2 Externá BJ 125 132
V810-4T1600 6,5 x 2 6,3 x 2 Externá BJ 125 160
V810-4T1850 16 2,5 Externá BJ 125 185
V810-4T2000 6,5 x 3 6,3 x 3 Externá BJ 125 200
V810-4T2500 22000 2,5 Externá BJ 125 250
V810-4T2800 12500 * 2 2,5 * 2 Externá BJ 125 280
V810-4T3150 14000 * 2 2,5 * 2 Externá BJ 125 315
V810-4T3500 16000 * 2 2,5 * 2 Externá BJ 125 350
V810-4T4000 17000 * 2 2,5 * 2 Externá BJ 125 400
V810-4T4500 14000 * 3 2,5 * 3 Externá BJ 125 450
V810-4T5000 15000 * 3 2,5 * 3 Externá BJ 125 500
V810-4T5600 17000 * 3 2,5 * 3 Externá BJ 125 560
V810-4T6300 20000 * 3 2,5 * 3 Externá BJ 125 630
V810-4T7100 22000 * 3 2,5 * 3 Externá BJ 125 710
V810-4T8000 20000 * 4 2,5 * 4 Externá BJ 125 800
V810-4T9000 20000 * 4 2,5 * 4 Externá BJ 125 900
V810-4T10000 22000 * 4 2,5 * 4 Externá BJ 125 1000
Nominálny výkon pri normálnej záťaži (Normal duty) 22 kW
Výkon pre ťažký pohon, ťažké rozbehy (Heavy duty) 18,5 kW
Nominálny výstupný prúd 45 A
Napájacie napätie 3 x 400 V
Výstupné napätie 0 – 400 V
Výstupná frekvencia 0 – 3200 Hz
Preťažiteľnosť v režime ND – Normálna záťaž (Normal Duty) 120% / 60s
Preťažiteľnosť v režime HD – Ťažký pohon (Heavy Duty) 150% / 60s
Riadiaci režim V/F skalárne riadenie
Riadiaci režim SFVC vektorové s otvoreným okruhom
Riadiaci režim CLVC vektorové s uzavretým okruhom
Vstupy analógové 2
Vstupy digitálne 8
Výstupy analógové 2
Výstupy reléové 2
Výstupy s otvoreným kolektorom 1
Integrovaný brzdový tranzistor X
EMC filter
+10 V výstup
+24 V výstup
Vstup pre PTC
Safe Torque Off (STO) X
Emergency STOP (EMS)
Integrovaný Ethernet X
Integrovaný MODBUS RTU
PROFIBUS
PG karta pre enkodér
PID
PLC inteligentná funkcia
Pripojenie externého panelu (bežne do 50 m)
Stupeň krytia IP 20
Stupeň krytia IP 65 X
Zmena smeru otáčania cez externý vstup
Zmena smeru otáčania z panelu

Rozmerový výkres
V810

PDF

4T0220

V810

Dátový list
V810

PDF

4T0220

V810

Prezentačný katalóg
V810

PDF

4T0220

V810

Užívateľský manuál
V810

PDF

4T0220

V810
