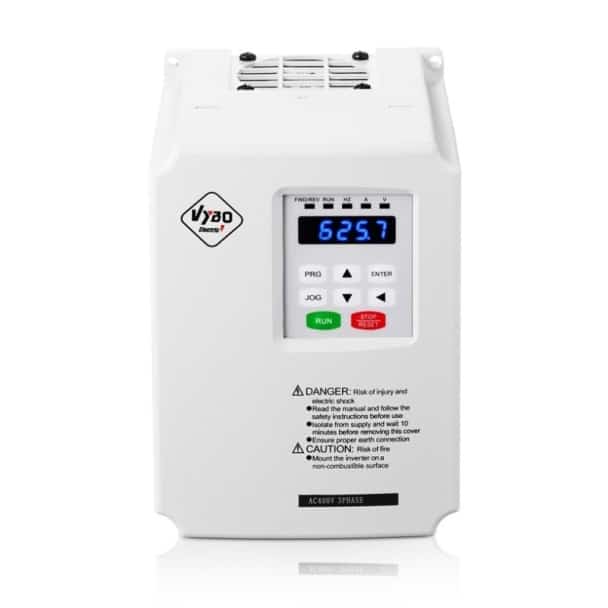

Frekvenčný menič 2,2kW, V810-4T0022

Dlhý popis produktu

Frekvenčný menič V810-4T0022 pre 400 V pohony, kde rozhoduje presná reakcia a isté zastavenie

V810-4T0022 je frekvenčný menič určený pre trojfázové napájanie 400 V a elektromotor s výkonom 2,2 kW. V tejto výkonovej triede už technológia často očakáva viac než len plynulú zmenu otáčok. Dôležitá je presná odozva na riadiaci príkaz, stabilita pri zmene zaťaženia a dobrá kontrola nad tým, ako sa pohon rozbieha, beží aj zastavuje. Práve v tomto smere prináša model V810-4T0022 veľmi vyvážené riešenie.

Jeho silou je spojenie kompaktného vyhotovenia, bohatej výbavy vstupov a výstupov a funkcií, ktoré pomáhajú udržať prevádzku čitateľnú a pod kontrolou. Výsledkom je menič, ktorý sa hodí do zariadení s pravidelným pracovným cyklom, do procesov s požiadavkou na jemné doladenie chodu aj do aplikácií, kde sa očakáva spoľahlivá reakcia pri každej zmene pracovného stavu.

Presné riadenie frekvencie pre plynulejší pracovný cyklus

Model V810-4T0022 podporuje V/F riadenie a SFVC vektorové riadenie s otvoreným okruhom. To umožňuje prispôsobiť riadenie podľa charakteru pohonu a podľa toho, či je prioritou jednoduché nastavenie alebo citlivejšie správanie elektromotora. Digitálne nastavenie frekvencie s rozlíšením 0,01 Hz prináša veľmi jemné doladenie, čo je praktické tam, kde má byť pohyb rovnomerný a reakcia technológie presná.

Nosná frekvencia sa pohybuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Menič umožňuje lineárnu rampu aj rampu typu S-krivka, pričom k dispozícii sú štyri skupiny časov zrýchlenia a spomalenia. Takéto riešenie pomáha prispôsobiť správanie pohonu konkrétnemu stroju alebo procesu. Výhodou je aj možnosť zvýšenia krútiaceho momentu pomocou auto-boostu alebo manuálneho nastavenia, čo rozširuje priestor na presnejšie ladenie prevádzky.

Praktická výhoda pri brzdení a prechodových stavoch

Pri modeli V810-4T0022 má veľký význam aj jeho brzdiaca výbava. Menič má štandardne zabudovanú brzdovú jednotku, čo je pri výkone 2,2 kW veľmi praktická prednosť. Pre tento typ je určený brzdový odpor s výkonom 250 W a hodnotou 200 Ω. Brzdiaci moment je uvedený ako 125 % pri 10 % ED. To dáva pohonu väčšiu istotu pri spomaľovaní a technológii presnejšiu kontrolu nad zastavením.

Menič podporuje aj DC brzdenie s nastaviteľnou frekvenciou brzdenia, dobou brzdenia a hodnotou prúdu pri brzdení. V praxi to znamená, že správanie pri zastavení sa dá doladiť podľa potreby konkrétneho zariadenia. V aplikáciách s opakovaným pracovným cyklom alebo s požiadavkou na presný dobeh ide o funkciu, ktorá má reálny prevádzkový význam.

Vstupy a výstupy ako základ pre prehľadné riadenie

V810-4T0022 ponúka 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup. Všetky digitálne vstupy je možné riešiť v logike PNP alebo NPN, čo uľahčuje začlenenie meniča do rôznych riadiacich schém. Pripravené sú aj 2 analógové vstupy. Vstup FIV pracuje s rozsahom 0 až 10 V a vstup FIC podporuje 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA.

Na výstupe sú k dispozícii 2 analógové výstupy FOV a FOC, jeden programovateľný výstup s otvoreným kolektorom a dve reléové vetvy. Samozrejmosťou je RS485 komunikácia a LED displej pre zobrazenie parametrov. Z pohľadu praxe to znamená jednoduchšie sledovanie stavu, pohodlnejšie začlenenie do riadenia a lepšiu spätnú väzbu pre technológiu aj obsluhu.

Funkcie, ktoré pomáhajú držať proces v rovnováhe

Silnou stránkou meniča je aj jeho funkčná výbava pre stabilitu procesu. Zabudovaný PID regulátor uľahčuje procesné riadenie v uzavretej slučke, čo pomáha tam, kde sa požaduje udržiavanie stabilnej hodnoty počas prevádzky. Automatická regulácia napätia AVR podporuje konštantné výstupné napätie pri zmene napájania, a tým pomáha zlepšovať celkovú stabilitu chodu.

K dispozícii je aj JOG režim, časové riadenie a jednoduchá PLC funkcia s podporou až 16 prednastavených rýchlostí. Tieto funkcie rozširujú možnosti využitia v technológiách, kde sa striedajú pevne definované kroky, kde treba opakovať rovnaké prevádzkové stavy alebo kde sa počas pracovného cyklu prepína medzi viacerými režimami.

Ochranné funkcie pre pokojnejšiu prevádzku

V každodennom nasadení rozhoduje aj to, ako menič reaguje pri neštandardných stavoch. Model V810-4T0022 sleduje skrat motora pri zapnutí, stratu výstupnej fázy, nadmerný prúd, prepätie, podpätie, prehriatie a preťaženie. Prúd a napätie sú počas chodu automaticky obmedzované, aby sa znižovalo riziko častého vypínania. Rýchle obmedzenie prúdu pomáha predchádzať chybám z dôvodu nadprúdu AC motora.

K dispozícii je aj vstup pre PTC tepelnú ochranu motora. V praxi to pomáha chrániť pohon pri dlhšej prevádzke alebo pri záťaži, ktorá sa mení počas pracovného cyklu. Celkový výsledok je vyššia prevádzková istota a lepšia ochrana zariadenia aj samotného motora.

Kompaktné rozmery a technické parametre pre montáž

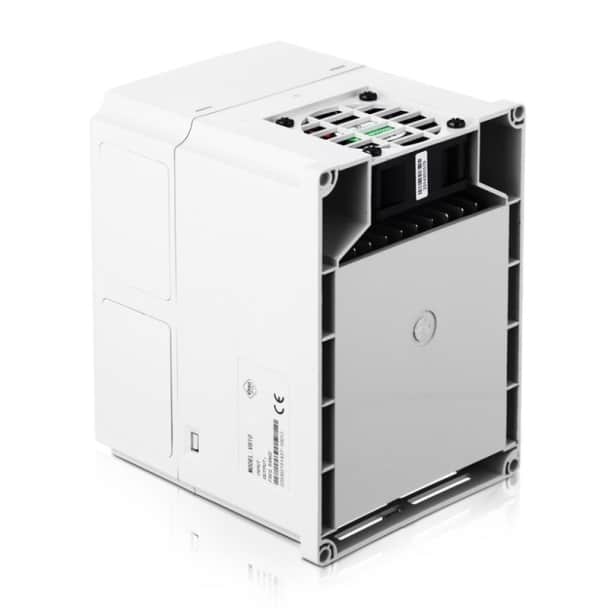

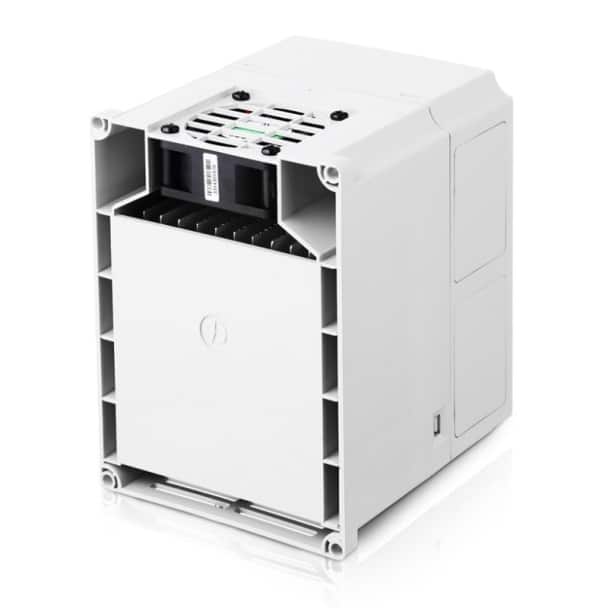

Model patrí do veľkosti A1 a má rozmery 125 × 170 × 140 mm. Inštalačný rozmer je 117 × 160 mm a montážny otvor Ø5. Takéto kompaktné vyhotovenie uľahčuje montáž do menších rozvádzačov a technologických celkov, kde je dôležité rozumne pracovať s priestorom a zároveň zachovať prehľadné zapojenie. Pri návrhu sa odporúča vertikálna montáž a dobré prúdenie vzduchu.

V810-4T0022 má menovitý výstupný výkon 2,2 kW, maximálny vstupný prúd 5,8 A a menovitý výstupný prúd 5,0 A. Pre napájanie sa uvádza odporúčaný prierez vodiča 3 × 1,5 mm² a odporúčané istenie 10 A. Hmotnosť brutto je 1,6 kg. Tieto údaje z neho robia kompaktný 400 V menič s pevným technickým základom pre stabilné riadenie menších a stredne zaťažených pohonov.

2,2 kW menič pre technológie, ktoré vyžadujú presnú reakciu

Frekvenčný menič V810-4T0022 spája presné riadenie, menovitý výstupný prúd 5,0 A, zabudovanú brzdovú jednotku, kompaktné rozmery a bohatú výbavu vstupov a výstupov. Prirodzene sa uplatní v ventilátoroch, čerpadlách, menších dopravníkoch, dávkovacích zariadeniach, miešadlách, baliacich moduloch, laboratórnych technológiách, triediacich prvkoch aj v ďalších aplikáciách, kde má byť chod pohonu presný, plynulý a dobre kontrolovaný počas celého pracovného cyklu.
