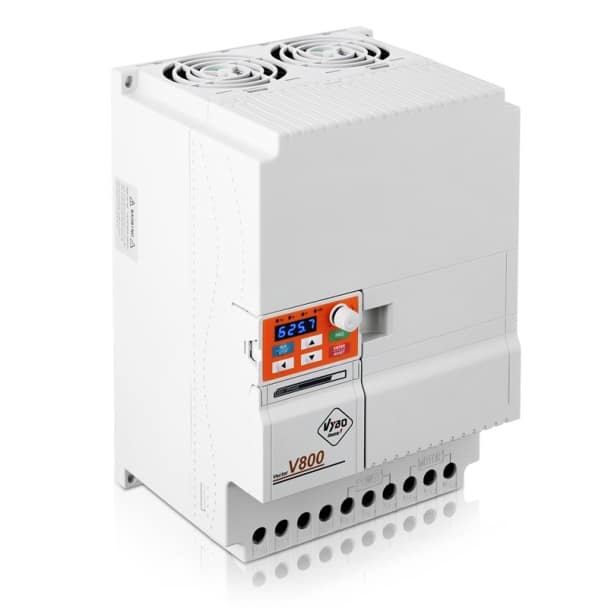

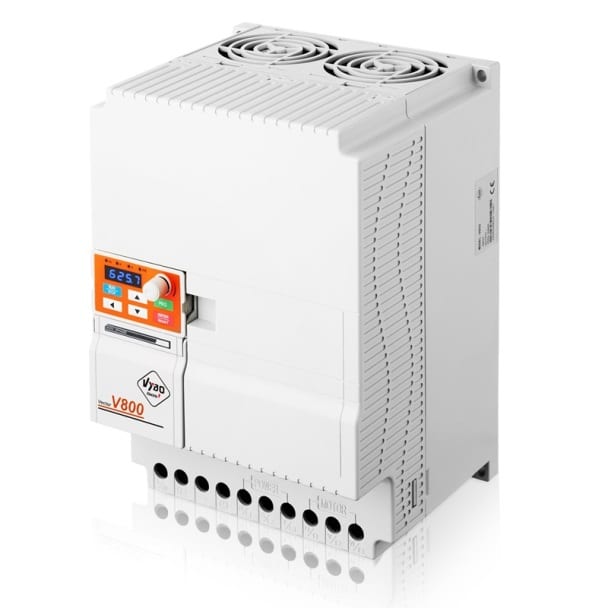

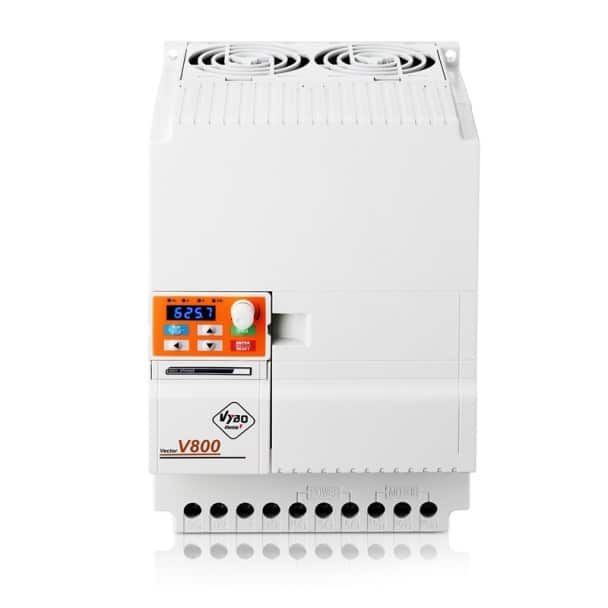

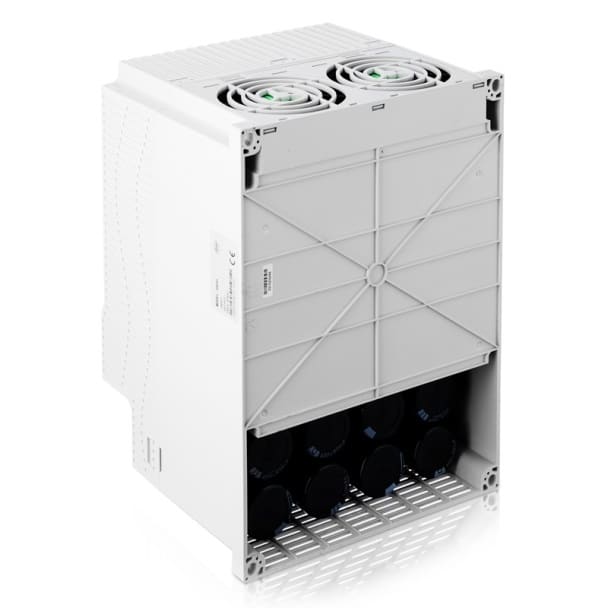

Frekvenčný menič 22kW, V800-4T0220

Dlhý popis produktu

Riadenie pohonu ako súčasť stabilného procesu

VYBO Electric V800 4T0220 je frekvenčný menič určený pre technologické celky, v ktorých je elektromotor súčasťou širšieho pracovného procesu a jeho regulácia má priamy dopad na plynulosť, presnosť aj prevádzkovú istotu. Menovitý výkon 22 kW, napájanie 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC vytvárajú spoľahlivý základ pre zariadenia, kde sa kladie dôraz na presné vedenie pohonu, stabilnú reakciu na zmenu pracovného bodu a čistú integráciu do automatizovaného systému.

Model disponuje menovitým výstupným prúdom 45 A a maximálnym vstupným prúdom 46 A. Tieto hodnoty spolu s odporúčaným výkonom motora 22 kW zaraďujú menič do kategórie riešení, ktoré majú bez problémov zvládať každodennú priemyselnú prevádzku, opakované pracovné cykly aj prechodové zmeny záťaže. Profesionálna séria V800 je zameraná práve na takéto použitie: nejde iba o zmenu frekvencie, ale o riadenie, ktoré podporuje celkovú stabilitu technológie.

Integrované vektorové riadenie pre presnejší priebeh prevádzky

Kľúčovou vlastnosťou modelu V800 4T0220 je integrované vektorové riadenie. K dispozícii je V/F skalárne riadenie aj SVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0 – 3200 Hz. Pri SVC vektorovom riadení s otvoreným okruhom je výstupná frekvencia 0 – 320 Hz.

Vektorové riadenie pomáha udržať stabilnejšiu rýchlosť, pokojnejšie rozbehy a lepšiu reakciu motora pri zmene záťaže. Séria V800 popritom pracuje s lineárnou rampou, S-krivkou, automatickým zvýšením krútiaceho momentu, obmedzením prúdu a ďalšími funkciami, ktoré prispievajú k presnejšiemu a vyrovnanejšiemu chodu zariadenia. Pri procesných aplikáciách je práve táto kombinácia veľmi dôležitá, pretože znižuje riziko nežiaducich výkyvov a podporuje prevádzkovú disciplínu.

Funkčná výbava, ktorá uľahčuje návrh technológie

Jednou z výrazných predností série V800 je pokročilá optimalizácia integrácie. Pri modeli 4T0220 to znamená, že menič spája v jednom zariadení výkonové riadenie, komunikáciu aj procesné funkcie. K dispozícii je integrovaný MODBUS RTU, EMC filter, +10 V výstup, vstup pre PTC ochranu elektromotora, PLC inteligentná funkcia, funkcia Emergency STOP (EMS) a možnosť pripojenia externého panelu. Potvrdená je aj zmena smeru otáčania cez externý vstup.

Model zároveň ponúka PID reguláciu s detekciou chodu na sucho, režimom spánku a detekciou vysokého alebo nízkeho tlaku. Táto kombinácia rozširuje využitie meniča v aplikáciách, kde sa reguluje prietok, tlak, chod čerpadla alebo správanie technologického okruhu. Menič sa tak môže stať aktívnou súčasťou procesu a nielen samostatnou výkonovou jednotkou. Práve to zvyšuje jeho praktickú hodnotu v reálnych priemyselných podmienkach.

Integrovaná brzdová jednotka pre procesy s požiadavkou na presný dobeh

Model V800 4T0220 využíva integrovanú brzdovú jednotku, čo je dôležité všade tam, kde sa pracuje s častejším zastavovaním, opakovanými zmenami rytmu alebo požiadavkou na predvídateľnejšie spomalenie. Parametre brzdovej jednotky zahŕňajú výkon rezistora 1,3 kW, hodnotu odporu 25 Ω a odporúčaný výkon 22 kW. Takéto riešenie pomáha zlepšiť kontrolu nad dobehom a podporuje stabilnejší pracovný cyklus zariadenia.

V procesných aplikáciách je správne zvládnuté brzdenie často rovnako dôležité ako rozbeh. Ak má technológia fungovať opakovateľne a presne, menič musí zvládať nielen akceleráciu, ale aj riadené spomalenie. Integrovaná brzdová jednotka preto predstavuje praktickú výhodu, ktorá zvyšuje použiteľnosť modelu v širšom rozsahu prevádzok.

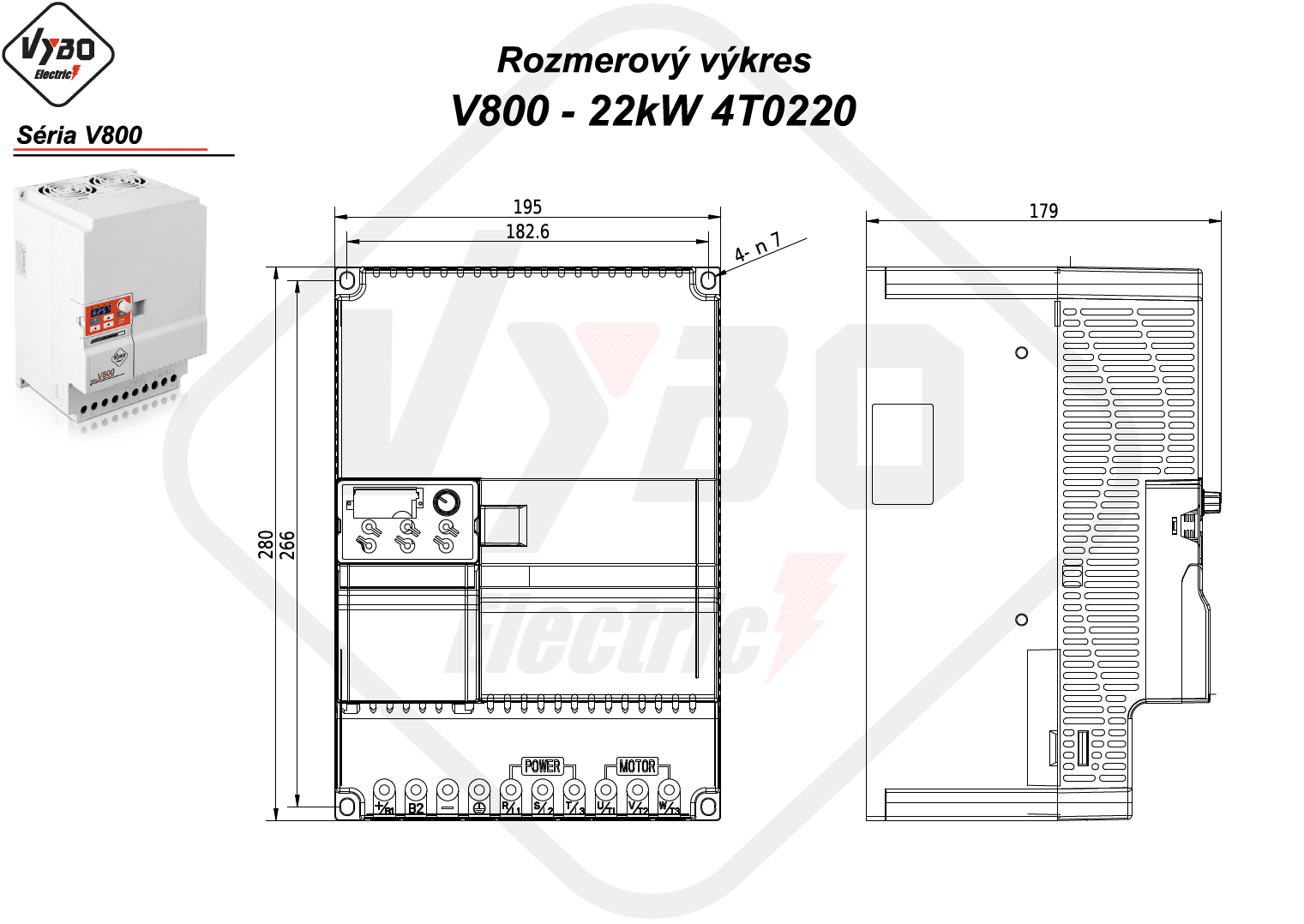

Veľkosť D a elektroinštalačné údaje pre profesionálnu montáž

Model patrí do veľkosti D. Odporúčaný prierez napäťového kábla je 10 mm² a odporúčaný istič 50 A. Približné výkonové straty dosahujú 0,61 kW, požadovaný prietok chladiaceho vzduchu 103 m³/hod, indukčnosť AC reaktora 0,35 mH a indukčnosť DC reaktora 0,052 mH. Uťahovací moment je 2 až 2,5 Nm a krytie IP20 je určené pre montáž vo vnútornom prostredí.

Preťažiteľnosť dosahuje 120 % / 60 s v režime P a 150 % / 60 s v režime G, čo je dôležitý faktor pri aplikáciách s dynamickým zaťažením. Pri korektnej montáži, vhodnom chladení a dobre navrhnutej kabeláži dokáže model pracovať veľmi stabilne a zároveň si zachováva prehľadný servisný aj prevádzkový charakter. To je presne typ vlastnosti, ktorý sa od profesionálneho priemyselného meniča očakáva.

Aplikácie, kde rozhoduje presnosť aj procesná logika

V800 4T0220 sa hodí pre čerpacie technológie, tlakové systémy, ventilátorové zostavy, vzduchotechniku, odsávacie zariadenia, dávkovacie procesy, miešacie linky, obehové systémy, filtračné moduly, baliace prevádzky aj samostatné technologické uzly, kde má motor vplyv na stabilitu procesu. Ide o model, ktorý nespája len výkon 22 kW s priemyselným riadením, ale zároveň prináša výbavu, ktorá podporuje presný a dobre zvládnutý prevádzkový režim.
