Frekvenčný menič 200kW, V800-4T2000

Dlhý popis produktu

Vrchol výkonu v rade V800 pre veľké priemyselné technológie

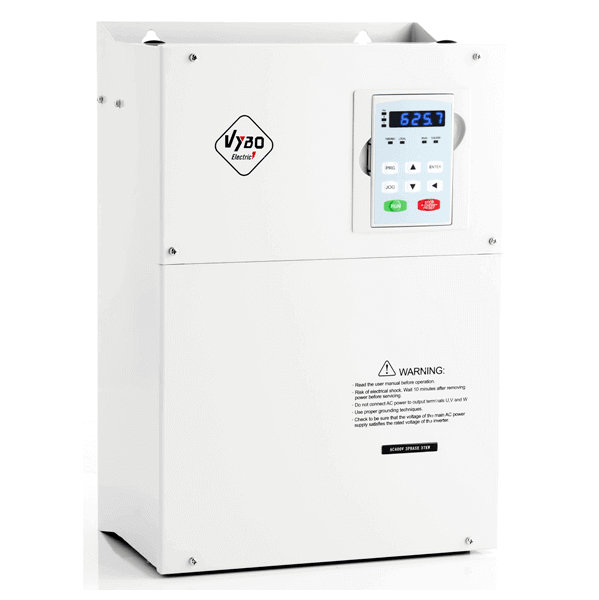

VYBO Electric V800 4T2000 je frekvenčný menič určený pre rozsiahle priemyselné aplikácie, kde sa pracuje s vysokým výkonom, s veľkou prevádzkovou záťažou a s nárokom na presné riadenie každého pracovného stavu. Menovitý výkon 200 kW, napájanie 3 x 400 V / 50–60 Hz a výstup 3 x 0 – 400 V AC vytvárajú silový základ pre zariadenia, v ktorých pohon zásadne ovplyvňuje stabilitu výroby, rytmus procesu aj spoľahlivosť celého technologického celku. Menovitý výstupný prúd 380 A a maximálny vstupný prúd 390 A potvrdzujú, že ide o model pripravený na veľmi náročné prevádzkové podmienky.

Pri tejto výkonovej úrovni už menič nemožno vnímať len ako samostatný komponent. Stáva sa jednou z kľúčových súčastí technologického riešenia a jeho správanie má priamy vplyv na produktivitu, prevádzkovú bezpečnosť aj celkovú stabilitu pracovného procesu. Profesionálna séria V800 je navrhnutá presne pre takýto typ použitia. Model 4T2000 preto spája silový výkon, pokročilé riadenie, komunikačnú pripravenosť a praktickú integráciu funkcií do riešenia, ktoré je pripravené na moderné priemyselné nasadenie vo veľkom rozsahu.

Integrované vektorové riadenie pre presnú kontrolu nad veľkým pohonom

Kľúčovou vlastnosťou modelu je integrované vektorové riadenie. K dispozícii je V/F skalárne riadenie aj SVC vektorové riadenie s otvoreným okruhom. Pri V/F riadení je výstupná frekvencia 0 – 3200 Hz. Pri SVC vektorovom riadení s otvoreným okruhom je výstupná frekvencia 0 – 320 Hz.

Pri veľkých výkonoch je veľmi dôležité, aby motor reagoval predvídateľne a bez zbytočných výkyvov aj pri zmenách zaťaženia alebo pri dynamickejšom pracovnom režime. Vektorové riadenie pomáha udržať stabilnejšiu rýchlosť, kultivovanejší rozbeh a lepšie zvládnutie zmien prevádzkového bodu. Séria V800 navyše využíva lineárnu rampu, S-krivku, automatické zvýšenie krútiaceho momentu, obmedzenie prúdu a ďalšie optimalizačné prvky, ktoré podporujú pokojnejší a presnejší chod technológie aj pri veľmi vysokom výkone.

Pokročilá optimalizácia integrácie pre rozsiahle priemyselné systémy

Model V800 4T2000 je pripravený na začlenenie do veľkých priemyselných zariadení, kde je dôležitá komunikácia, prehľadné zapojenie a spoľahlivá koordinácia s nadradeným riadením. Výbava zahŕňa integrovaný MODBUS RTU, EMC filter, +10 V výstup, vstup pre PTC ochranu elektromotora, PLC inteligentnú funkciu, funkciu Emergency STOP (EMS) a možnosť pripojenia externého panelu. Zmena smeru otáčania cez externý vstup rozširuje možnosti aplikácie v zložitejších technologických celkoch aj vo vysokovýkonných samostatných strojoch.

Súčasťou výbavy je aj PID regulácia s detekciou chodu na sucho, režimom spánku a detekciou vysokého alebo nízkeho tlaku. To zvyšuje využiteľnosť meniča nielen pri klasických výkonových pohonoch, ale aj v procesných systémoch, kde motor priamo vplýva na tlak, prietok, cirkuláciu alebo stabilitu média. Menič tak môže fungovať ako dôležitá súčasť regulačnej logiky technológie a pomáhať udržiavať prevádzku v presne definovanom režime.

Brzdová jednotka v externom vyhotovení pre maximálnu kontrolu pri spomaľovaní

Model 4T2000 využíva brzdovú jednotku v externom vyhotovení. Parametre brzdovej jednotky zahŕňajú výkon rezistora 6,5 x 3 kW, hodnotu odporu 6,3 x 3 Ω a odporúčaný výkon 200 kW. Takéto riešenie je určené pre aplikácie, kde je potrebné zvládať riadené spomalenie veľkých pohonov, opakované zmeny pracovného rytmu alebo presne definovaný dobeh zariadenia aj pri vysokom mechanickom zaťažení.

Pri technológiách s výkonom 200 kW má kvalita brzdenia zásadný význam pre celkovú prevádzkovú kultúru. Ak sa pracuje s veľkou zotrvačnosťou, s nadväznosťou viacerých pracovných krokov alebo s požiadavkou na presné zastavenie, správne navrhnutá brzdová jednotka výrazne pomáha udržať systém vo väčšej kontrole. Externé riešenie preto predstavuje logický základ pre aplikácie, kde sa nepočíta s kompromisom v oblasti výkonu ani v oblasti riadenia prechodových stavov.

Elektrické parametre a prevádzková pripravenosť pre najnáročnejšie aplikácie

Model pracuje s preťažiteľnosťou 120 % / 60 s v režime P a 150 % / 60 s v režime G, čo vytvára vhodnú rezervu aj pri náročnejších krátkodobých špičkách. Odporúčaný prierez napäťového kábla je 185 mm² a odporúčaný istič 500 A. Približné výkonové straty dosahujú 4,74 kW, požadovaný prietok chladiaceho vzduchu 450 m³/hod, indukčnosť AC reaktora 0,04 mH a indukčnosť DC reaktora 0,005 mH. Model patrí do veľkosti G, uťahovací moment je 18 až 23 Nm a krytie IP20 je určené pre vnútorné priemyselné prostredie.

Takto výkonný menič si vyžaduje precízny návrh inštalácie. Dostatočný priestor pre odvetranie, kvalitné uzemnenie, korektne navrhnutá silová kabeláž a technicky čisté oddelenie riadiacich vedení patria medzi zásadné predpoklady spoľahlivej prevádzky. Ak je systém navrhnutý dôsledne, model 4T2000 ponúkne veľmi vysokú úroveň prevádzkovej stability a schopnosť pracovať v prostredí, kde je technická disciplína nevyhnutnosťou.

Vhodný pre veľké výrobné a procesné prevádzky

V800 4T2000 sa hodí pre rozsiahle dopravníkové systémy, veľké ventilátorové a odsávacie zostavy, výkonné čerpacie aplikácie, miešacie technológie, dávkovacie prevádzky, manipulačné zariadenia, procesné linky, energeticky náročné pomocné pohony aj samostatné vysokovýkonné stroje, kde je potrebné spojiť 200 kW výkonu s presným a spoľahlivým riadením. Tento model predstavuje vrchol výkonu v rade V800 a zároveň riešenie, ktoré si zachováva profesionálny riadiaci charakter aj pri veľmi náročných prevádzkových podmienkach.
