Frekvenčný menič 1,5kW, V810-4T0015

Dlhý popis produktu

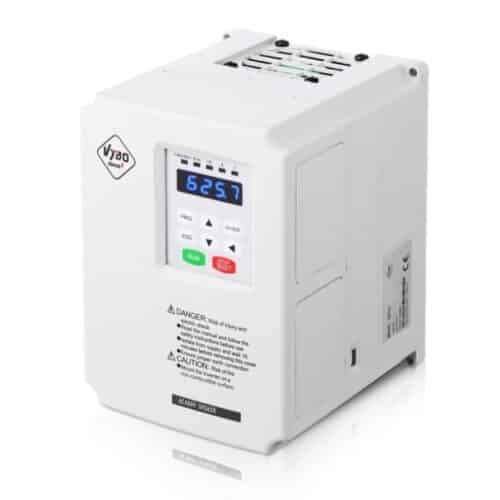

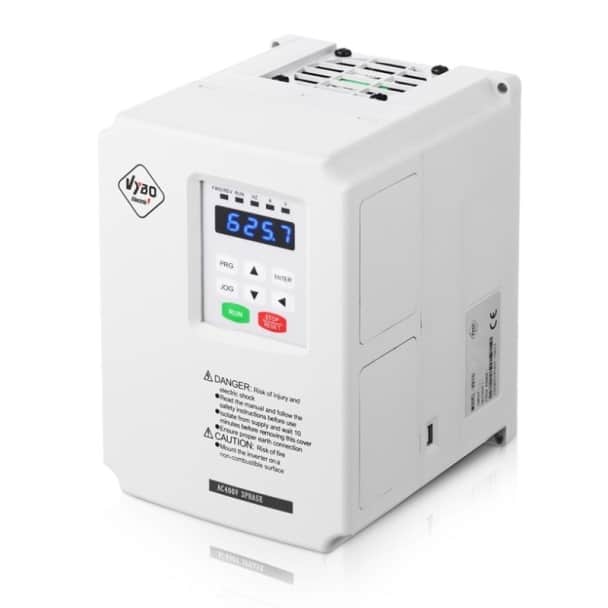

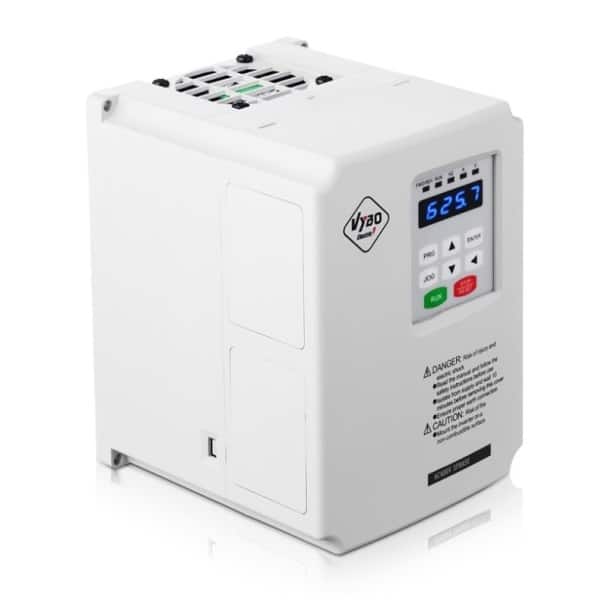

Frekvenčný menič V810-4T0015 pre kompaktné 400 V pohony s dôrazom na istotu chodu

V810-4T0015 je frekvenčný menič určený pre trojfázové napájanie 400 V a elektromotor s výkonom 1,5 kW. V tejto výkonovej triede už býva dôležité, aby pohon nebol len regulovaný, ale aby bol aj prevádzkovo čitateľný, pokojný pri rozbehu a spoľahlivý pri dlhšej práci. Práve tu tento model ukazuje svoju silu. Spája kompaktné vyhotovenie, bohatú funkčnú výbavu a praktické riešenie pre technológie, ktoré potrebujú presné riadenie bez zbytočnej komplikovanosti.

Výhodou meniča je vyvážený pomer medzi rozmermi, výkonom a funkciami. V prevádzke to znamená lepšiu kontrolu nad motorom, kultivovanejší pracovný cyklus a širší priestor na prispôsobenie správania pohonu podľa požiadaviek zariadenia. V mnohých aplikáciách je rozhodujúce práve to, že menič dokáže podporiť plynulý nábeh, stabilnú prevádzku aj presnejšie zastavenie bez tvrdých prechodov.

Riadenie, ktoré pomáha udržať stabilný pracovný rytmus

Model V810-4T0015 podporuje V/F riadenie a SFVC vektorové riadenie s otvoreným okruhom. Vďaka tomu je možné zvoliť spôsob riadenia podľa charakteru záťaže a podľa toho, či je cieľom jednoduché nastavenie alebo citlivejšie správanie pohonu. Digitálne nastavenie frekvencie s rozlíšením 0,01 Hz umožňuje veľmi jemné doladenie, čo je dôležité v technológiách, kde sa požaduje rovnomerný pohyb a presná reakcia na zmenu prevádzkového stavu.

Nosná frekvencia pracuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Menič zároveň podporuje lineárnu rampu aj rampu typu S-krivka, pričom k dispozícii sú štyri skupiny časov zrýchlenia a spomalenia. To dáva priestor na nastavenie plynulejšieho štartu, pokojnejšieho dobehu a lepšieho prispôsobenia pohonu mechanike zariadenia. Praktický význam má aj funkcia zvýšenia krútiaceho momentu pomocou auto-boostu alebo manuálneho nastavenia.

Praktické funkcie pre procesnú stabilitu

Veľkým prínosom modelu V810-4T0015 je výbava, ktorá pomáha udržať technológiu v rovnováhe aj pri kolísaní podmienok. Zabudovaný PID regulátor uľahčuje procesné riadenie v uzavretej slučke, čo je dôležité tam, kde sa očakáva stabilná regulovaná hodnota a pokojnejší priebeh prevádzky. Automatická regulácia napätia AVR pomáha udržiavať konštantné výstupné napätie pri zmene napájania, a tým podporuje vyrovnanejšie správanie motora.

Menič ponúka aj JOG režim, časové riadenie a jednoduchú PLC funkciu s implementáciou až 16 prednastavených rýchlostí. To rozširuje možnosti využitia všade tam, kde sa opakujú rovnaké pracovné kroky, kde sa prepína medzi viacerými režimami alebo kde je dôležitá opakovateľnosť pohybu. V praxi ide o funkcie, ktoré zlepšujú použiteľnosť meniča aj bez potreby ďalších zložitých zásahov do riadenia.

Vstupy a výstupy, ktoré dávajú technológii lepší prehľad

V810-4T0015 je vybavený 8 digitálnymi vstupmi, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup. Digitálne vstupy je možné riešiť v logike PNP alebo NPN, čo uľahčuje integráciu do rôznych riadiacich schém. K dispozícii sú aj 2 analógové vstupy. Vstup FIV pracuje s rozsahom 0 až 10 V a vstup FIC podporuje 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA.

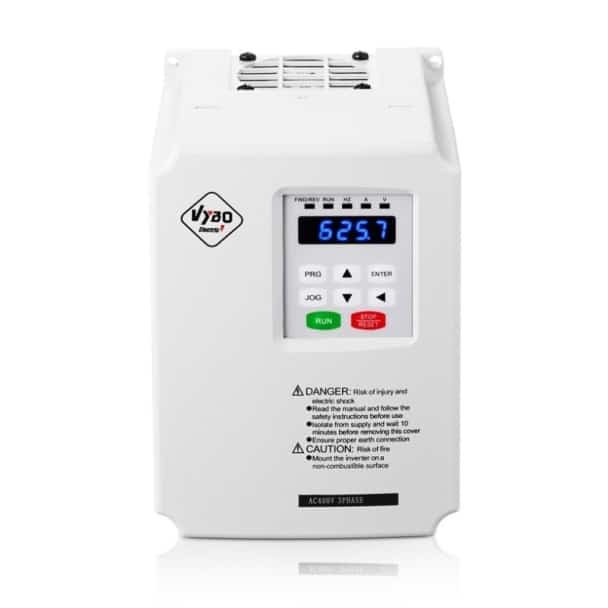

Výstupná časť obsahuje 2 analógové výstupy FOV a FOC, jeden programovateľný výstup s otvoreným kolektorom a dve reléové vetvy. Súčasťou výbavy je aj RS485 komunikácia a LED displej pre zobrazenie parametrov. V praxi to prináša jasnejšiu spätnú väzbu, jednoduchšie sledovanie prevádzkových stavov a lepšie prepojenie s riadením technológie.

Brzdová jednotka ako dôležitá výhoda pri 1,5 kW pohone

Model V810-4T0015 má štandardne zabudovanú brzdovú jednotku, čo je pri tejto výkonovej triede veľmi cenná výhoda. Pre tento typ je určený brzdový odpor s výkonom 150 W a hodnotou 220 Ω. Brzdiaci moment je uvedený ako 125 % pri 10 % ED. Vďaka tomu sa menič hodí tam, kde má byť zastavenie pohonu istejšie, dobeh kontrolovanejší a nadväznosť ďalších krokov technológie presnejšia.

K dispozícii je aj DC brzdenie s nastaviteľnou frekvenciou brzdenia, dobou brzdenia a hodnotou prúdu pri brzdení. To dáva priestor na doladenie správania pri zastavení podľa charakteru konkrétneho zariadenia. V aplikáciách s opakovaným cyklom alebo s citlivejšou mechanikou je takáto možnosť veľmi praktická.

Ochrana meniča aj motora pre dlhodobejšiu spoľahlivosť

V každodennej prevádzke nerozhoduje len výkon, ale aj to, ako menič reaguje pri neštandardných stavoch. V810-4T0015 sleduje skrat motora pri zapnutí, stratu výstupnej fázy, nadmerný prúd, prepätie, podpätie, prehriatie a preťaženie. Prúd a napätie sú počas chodu automaticky obmedzované tak, aby sa znižovalo riziko častého vypínania. Rýchle obmedzenie prúdu pomáha predchádzať chybám spôsobeným nadprúdom AC motora.

Nechýba ani vstup pre PTC tepelnú ochranu motora, čo podporuje bezpečnejší a dlhodobo stabilnejší chod pohonu. Takáto výbava je dôležitá najmä v technológiách, kde aj krátke prerušenie prevádzky znamená zásah do nadväznosti procesu.

Kompaktné rozmery a technické údaje pre rozvádzač

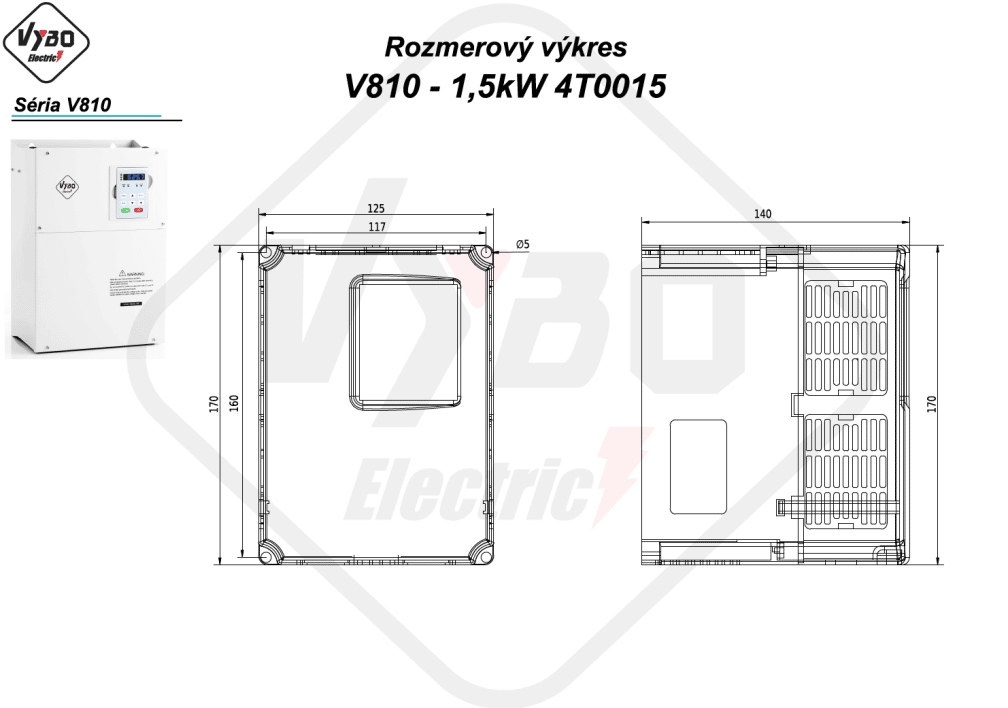

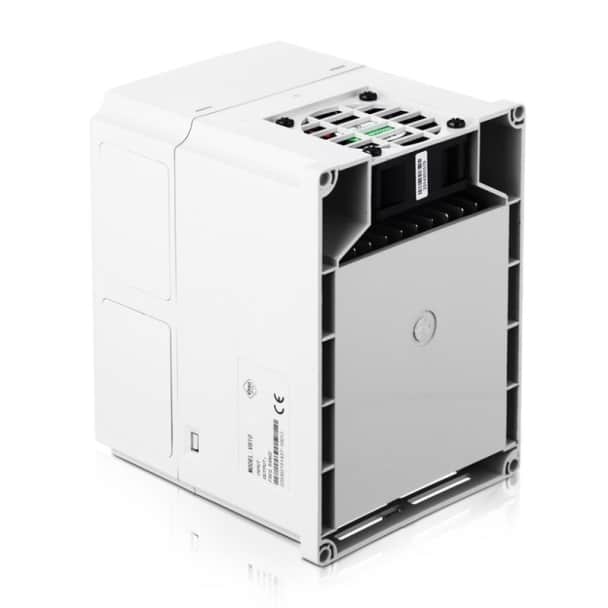

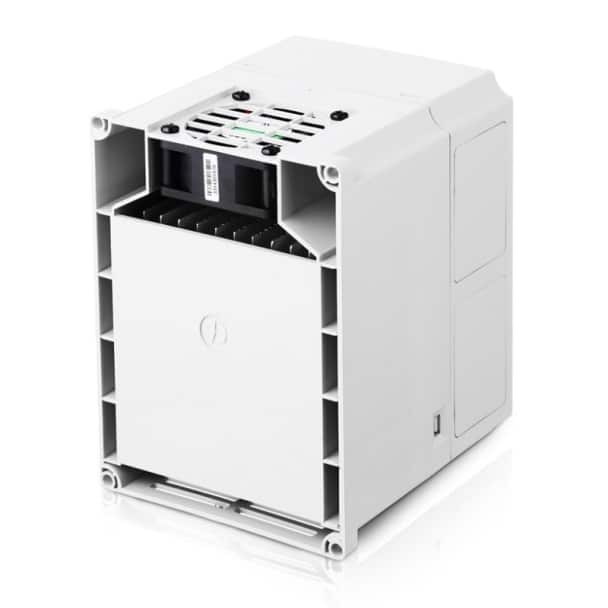

Model patrí do veľkosti A1 a má rozmery 125 × 170 × 140 mm. Inštalačný rozmer je 117 × 160 mm a montážny otvor Ø5. Takéto kompaktné vyhotovenie uľahčuje montáž do menších rozvádzačov a zariadení, kde je dôležité hospodárne pracovať s priestorom a zároveň zachovať prehľadné zapojenie. Pre správny tepelný režim sa odporúča vertikálna montáž a dobré prúdenie vzduchu.

V810-4T0015 má menovitý výstupný výkon 1,5 kW, maximálny vstupný prúd 5,0 A a menovitý výstupný prúd 3,7 A. Pre napájanie sa uvádza odporúčaný prierez vodiča 3 × 1,5 mm² a odporúčané istenie 10 A. Hmotnosť brutto je 1,6 kg. Tieto údaje z neho robia kompaktný 400 V menič s pevným technickým základom pre presné a stabilné riadenie menších pohonov.

Kompaktný 1,5 kW menič pre spoľahlivý a kultivovaný chod

Frekvenčný menič V810-4T0015 spája presné riadenie, menovitý výstupný prúd 3,7 A, zabudovanú brzdovú jednotku, kompaktné rozmery a praktickú výbavu vstupov a výstupov. Prirodzene sa uplatní v ventilátoroch, čerpadlách, menších dopravníkoch, dávkovacích zariadeniach, miešadlách, baliacich moduloch, laboratórnych technológiách, triediacich prvkoch aj v ďalších aplikáciách, kde má byť chod pohonu plynulý, presný a dlhodobo spoľahlivý.
