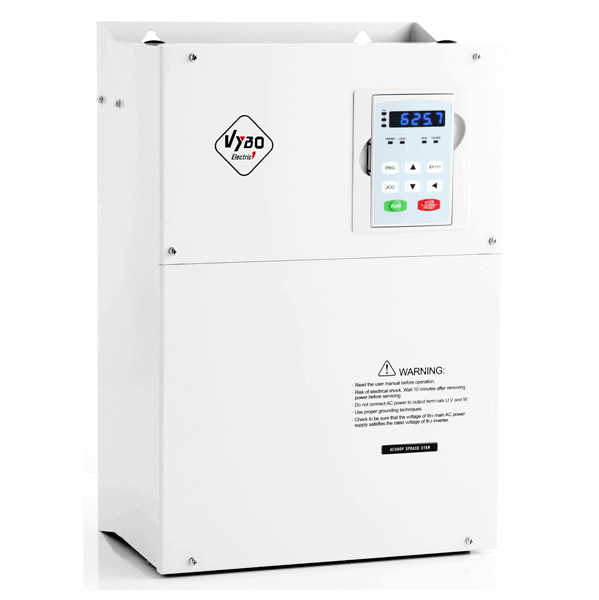

Frekvenčný menič 132kW, V800-4T1320

Dlhý popis produktu

Silný priemyselný základ pre technológie s vysokým prevádzkovým tempom

VYBO Electric V800 4T1320 je frekvenčný menič určený pre veľké priemyselné pohony, kde sa od riadenia očakáva presnosť, stabilita a schopnosť dlhodobo pracovať vo vysokom zaťažení. Menovitý výkon 132 kW, napájanie 3 x 400 V / 50–60 Hz a výstup 3 x 0 – 400 V AC vytvárajú pevný základ pre zariadenia, ktoré sú súčasťou nepretržitých alebo intenzívne cyklických výrobných procesov. Menovitý výstupný prúd 253 A a maximálny vstupný prúd 260 A potvrdzujú, že ide o model pripravený pre seriózne priemyselné nasadenie tam, kde má byť pohon čitateľný, stabilný a prevádzkovo istý.

Profesionálna rada V800 je postavená tak, aby menič nefungoval len ako výkonový prvok, ale ako riadiaci článok s praktickou technologickou hodnotou. V tejto výkonovej triede už menič výrazne vplýva na celkový rytmus výroby, kvalitu chodu zariadenia aj stabilitu jednotlivých technologických krokov. Ak sa vyžaduje presne kontrolovaný rozbeh, pokojná prevádzka pri meniacej sa záťaži a dobre zvládnuté prechodové stavy, V800 4T1320 ponúka parametre aj funkčnú výbavu zodpovedajúcu takýmto požiadavkám.

Integrované vektorové riadenie ako rozhodujúci prvok profesionálneho riadenia

Hlavnou technickou prednosťou série V800 je integrované vektorové riadenie. Model 4T1320 podporuje V/F skalárne riadenie aj SVC vektorové riadenie s otvoreným okruhom, čo umožňuje prispôsobiť spôsob práce meniča charakteru konkrétneho pohonu. Pri V/F riadení je výstupná frekvencia 0 – 3200 Hz. Pri SVC vektorovom riadení s otvoreným okruhom je výstupná frekvencia 0 – 320 Hz. Takéto rozdelenie je dôležité pri technickom návrhu aj pri správnom nastavení prevádzky, pretože každý režim prináša odlišný charakter regulácie.

Vektorové riadenie je cenné všade tam, kde sa pohon stretáva s meniacim sa odporom, s kolísaním mechanického zaťaženia alebo s požiadavkou na pokojnejší a presnejší pracovný prejav. V800 4T1320 využíva aj lineárnu rampu, S-krivku, automatické zvýšenie krútiaceho momentu, obmedzenie prúdu a ďalšie optimalizačné funkcie, ktoré pomáhajú znižovať nežiaduce prevádzkové špičky a podporujú plynulejšie správanie zariadenia v reálnych podmienkach. Pri výkone 132 kW už nejde len o komfort riadenia, ale o faktor, ktorý ovplyvňuje celkovú spoľahlivosť technologického celku.

Pokročilá optimalizácia integrácie pre priemyselné zapojenie bez zbytočných kompromisov

Jednou z výrazných výhod modelu V800 4T1320 je pokročilá optimalizácia integrácie. V praxi to znamená, že menič v sebe spája výkonové riadenie, komunikačné možnosti aj dôležité pomocné funkcie tak, aby sa dal pohodlne začleniť do modernej automatizácie. K dispozícii je integrovaný MODBUS RTU, EMC filter, +10 V výstup, vstup pre PTC ochranu elektromotora, PLC inteligentná funkcia, funkcia Emergency STOP (EMS) aj možnosť pripojenia externého panelu. Zmena smeru otáčania cez externý vstup rozširuje možnosti ovládania v rámci nadradeného systému aj pri samostatných technologických zostavách.

Významnou súčasťou výbavy je aj PID regulácia doplnená o detekciu chodu na sucho, režim spánku a detekciu vysokého alebo nízkeho tlaku. To rozširuje použiteľnosť meniča aj v aplikáciách, kde motor neplní len čistú mechanickú úlohu, ale ovplyvňuje tlak, prietok, stabilitu médií alebo prevádzkový režim celého technologického okruhu. Takáto výbava pomáha zjednodušiť návrh riešenia a zároveň zvyšuje jeho prevádzkovú flexibilitu.

Brzdová jednotka v externom vyhotovení pre lepšiu kontrolu nad výkonom pri spomaľovaní

Model 4T1320 využíva brzdovú jednotku v externom vyhotovení, čo je pri výkone 132 kW veľmi dôležitý prvok. Parametre brzdovej jednotky zahŕňajú výkon rezistora 5,5 x 2 kW, hodnotu odporu 9,4 x 2 Ω a odporúčaný výkon 132 kW. Takéto riešenie je vhodné všade tam, kde má technológia náročnejší pracovný rytmus, častejšie prechody medzi rýchlosťami alebo požiadavku na presnejší a pokojnejší dobeh väčšieho pohonu.

Pri veľkých priemyselných mechanizmoch býva kvalitne zvládnuté spomaľovanie rovnako dôležité ako samotný rozbeh. V aplikáciách, kde sa manipuluje s materiálom, riadi sa tok produktu, pracuje sa s dávkovaním alebo sa požaduje presné načasovanie pracovných operácií, má správanie pohonu pri brzdení priamy vplyv na výslednú disciplínu technológie. Externá brzdová jednotka preto rozširuje praktickú použiteľnosť modelu a pomáha udržať celý pracovný cyklus vo väčšej kontrole.

Elektrické údaje a prevádzková rezerva pre veľké priemyselné inštalácie

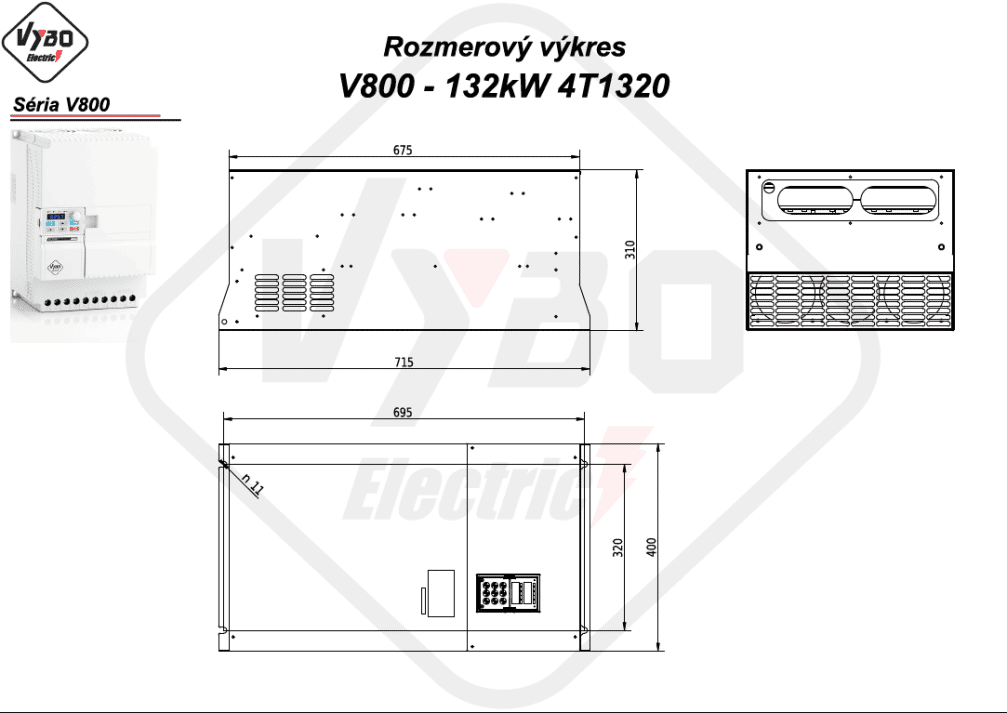

V800 4T1320 pracuje s preťažiteľnosťou 120 % / 60 s v režime P a 150 % / 60 s v režime G, čo dáva technológii vhodnú rezervu pri krátkodobých špičkách aj pri zmenových stavoch. Odporúčaný prierez napäťového kábla je 120 mm² a odporúčaný istič 315 A. Približné výkonové straty dosahujú 2,62 kW, požadovaný prietok chladiaceho vzduchu 405 m³/hod, indukčnosť AC reaktora 0,06 mH a indukčnosť DC reaktora 0,011 mH. Model patrí do veľkosti F a uťahovací moment je 18 až 23 Nm. Krytie IP20 je určené pre vnútorné priemyselné prostredie.

Pri tejto výkonovej triede je dôležitý aj spôsob inštalácie. Kvalitné odvetranie, správne vedenie silových a riadiacich káblov, spoľahlivé uzemnenie a technicky čisté osadenie v rozvádzači patria medzi zásadné podmienky dlhodobej prevádzkovej stability. Ak je montáž navrhnutá korektne, model 4T1320 ponúkne veľmi pevnú kombináciu výkonu, presnosti a prevádzkovej istoty.

Vhodný pre rozsiahle technologické a výrobné aplikácie

V800 4T1320 sa hodí pre veľké dopravníkové systémy, ventilátorové a odsávacie zostavy, čerpacie technológie, miešacie zariadenia, dávkovacie linky, manipulačné mechanizmy, spracovateľské prevádzky, baliace linky, pomocné pohony výrobných uzlov aj samostatné procesné celky, kde je potrebné spojiť vysoký výkon s presným a stabilným riadením. Silnou stránkou tohto modelu nie je len výkon 132 kW, ale celková úroveň jeho technického riešenia, ktoré zodpovedá požiadavkám moderného priemyselného prostredia.
