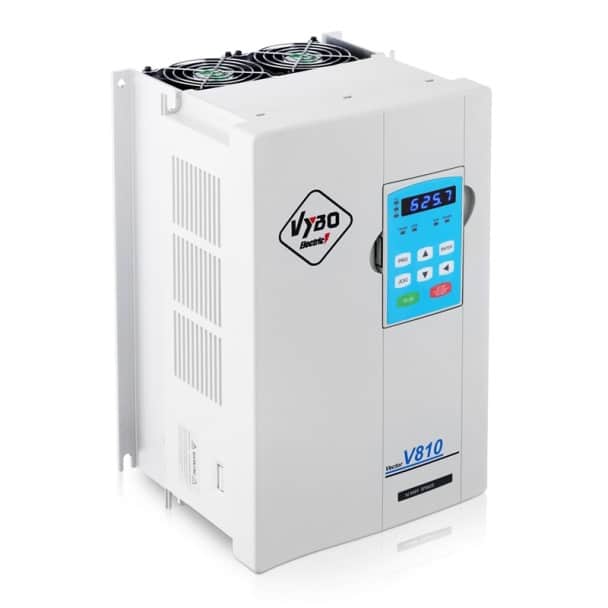

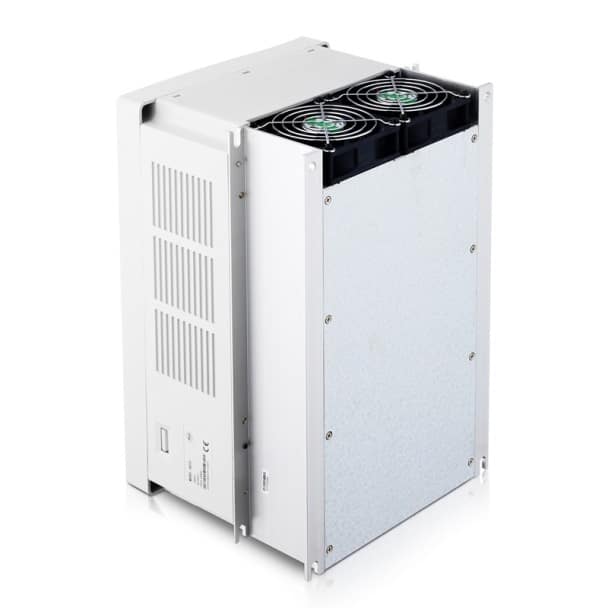

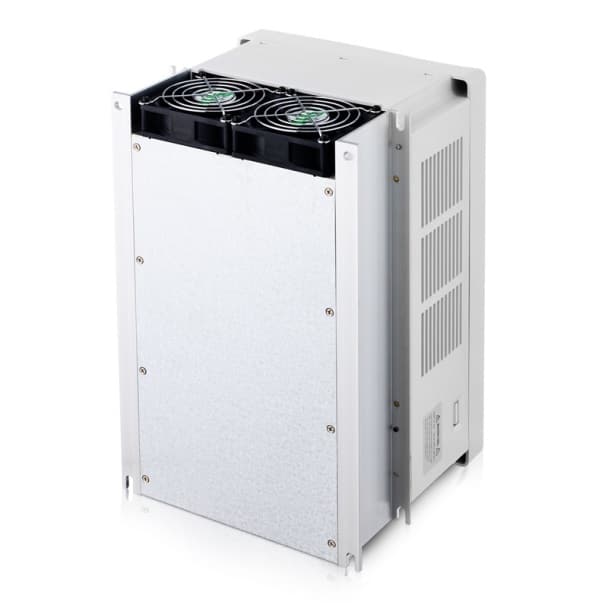

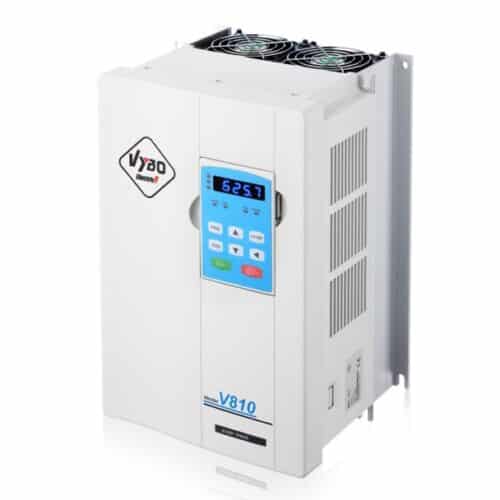

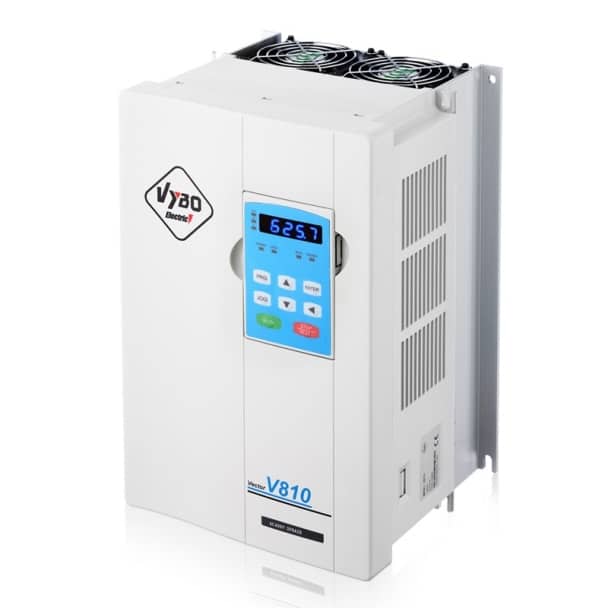

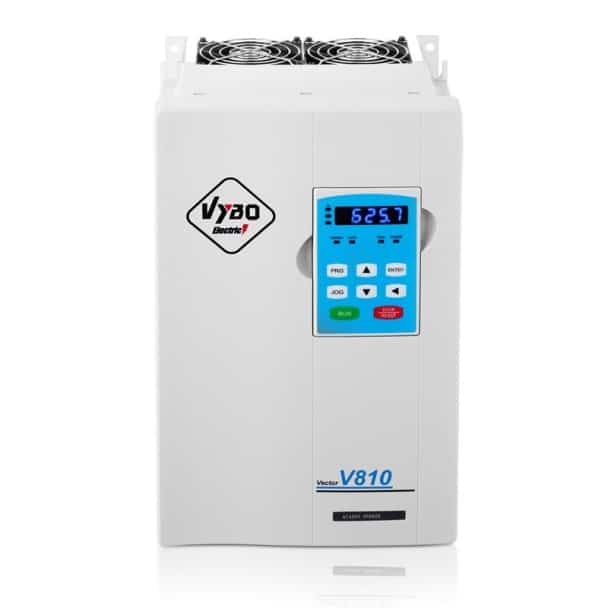

Frekvenčný menič 11kW, V810-4T0110

Dlhý popis produktu

Frekvenčný menič V810-4T0110 pre 11 kW pohony s presným riadením a pripravenosťou na širšiu integráciu

V810-4T0110 je frekvenčný menič pre trojfázové napájanie 400 V a elektromotor s výkonom 11 kW. Tento model je vhodný pre technológie, kde už pohon pracuje s vyšším zaťažením a kde sa očakáva pokojný rozbeh, presné nastavenie rýchlosti a spoľahlivé správanie pri zmenách pracovného režimu. V tejto výkonovej triede býva dôležité, aby menič nepôsobil len ako výkonový prvok, ale aby pomáhal udržať celý proces stabilný, čitateľný a dobre riaditeľný.

Séria V810 je postavená na vysokej kvalite riadenia a na širokých možnostiach integrácie. Pri modeli 4T0110 sa tieto prednosti prejavujú veľmi prakticky. Menič sa hodí do dopravníkov, čerpacích staníc, ventilačných systémov, miešacích uzlov, dávkovacích zariadení, baliacich a plniacich liniek, navíjacích a odvíjacích mechanizmov, triediacich zostáv, filtračných technológií, procesných PID aplikácií aj do ďalších priemyselných riešení, kde má mať pohon presnú odozvu a stabilný priebeh počas celej prevádzky.

Široké možnosti riadenia pre rôzne typy záťaže

Model V810-4T0110 podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. To vytvára priestor na nastavenie podľa charakteru technológie a podľa požadovanej presnosti pohonu. V prevádzke to znamená, že menič sa dá prispôsobiť jednoduchej aplikácii aj náročnejšiemu riadeniu tam, kde sa očakáva vyššia stabilita pri premenlivom zaťažení alebo presnejšia kontrola nad motorom.

Digitálne nastavenie frekvencie s rozlíšením 0,01 Hz umožňuje jemné doladenie prevádzky. Nosná frekvencia pracuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Menič zároveň ponúka lineárnu rampu aj rampu typu S-krivka, pričom k dispozícii sú štyri skupiny časov zrýchlenia a spomalenia. Praktický význam má aj zvýšenie krútiaceho momentu pomocou auto-boostu alebo manuálneho nastavenia. Výsledkom je kultivovanejší nábeh, menšie mechanické rázy a lepšie prispôsobenie pohonu reálnym podmienkam technológie.

Komunikácia, PG karta a pripravenosť na PROFIBUS

Veľkou výhodou modelu 4T0110 je jeho pripravenosť na systémové nasadenie. Veľkosť A3 umožňuje využiť port CN4 na pripojenie PROFIBUS karty alebo PG karty. To je dôležité tam, kde sa menič začleňuje do automatizovanej linky, do nadradeného riadenia alebo do aplikácie s vyššími nárokmi na spätnú väzbu a presnosť. Práve možnosť doplniť PROFIBUS kartu patrí medzi výrazné prednosti série V810 z pohľadu modernej integrácie.

Súčasťou výbavy je aj MODBUS RTU a komunikačné rozhranie RS485. Port pre PG karty rozširuje možnosti tam, kde sa pracuje s enkodérom alebo kde je potrebná vyššia úroveň kontroly nad chodom pohonu. V praxi to pomáha pri prepojení výkonovej časti so systémom riadenia a pri optimalizácii technológie ako celku.

Vstupy a výstupy pre prehľadné zapojenie technológie

V810-4T0110 ponúka 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup. Digitálne vstupy je možné riešiť v logike PNP alebo NPN, čo uľahčuje integráciu do rôznych riadiacich schém. K dispozícii sú aj 2 analógové vstupy. Vstup FIV pracuje s rozsahom 0 až 10 V a vstup FIC podporuje 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA.

Na výstupe sú pripravené 2 analógové výstupy FOV a FOC, jeden programovateľný výstup s otvoreným kolektorom a dve reléové vetvy. Menič ďalej ponúka PID regulátor, AVR, JOG režim, časové riadenie a jednoduchú PLC funkciu s podporou až 16 prednastavených rýchlostí. Táto kombinácia funkcií pomáha tam, kde sa technológia prepína medzi viacerými krokmi a kde je potrebné udržať prevádzku prehľadnú a opakovateľnú.

Brzdová jednotka a ochranné funkcie pre istejší chod

Pri výkone 11 kW je veľmi dôležité aj správanie pri spomaľovaní. Model V810-4T0110 má štandardne zabudovanú brzdovú jednotku. Pre tento typ je určený brzdový odpor s výkonom 500 W a hodnotou 65 Ω. Brzdiaci moment je uvedený ako 125 % pri 10 % ED. To pomáha lepšie zvládať dobeh a zvyšuje istotu tam, kde na presnom zastavení závisí ďalší pracovný krok.

Menič podporuje aj DC brzdenie s nastaviteľnou frekvenciou, dobou a úrovňou prúdu pri brzdení. Z pohľadu ochrany sleduje skrat motora pri zapnutí, stratu výstupnej fázy, nadmerný prúd, prepätie, podpätie, prehriatie a preťaženie. K dispozícii je aj vstup pre PTC tepelnú ochranu motora a bezpečnostná funkcia STO, pri ktorej menič pri aktivácii nedodáva do motora energiu. Takáto výbava pomáha znižovať riziko výpadkov a podporuje dlhodobejšiu prevádzkovú istotu.

Rozmery a technické údaje pre priemyselné osadenie

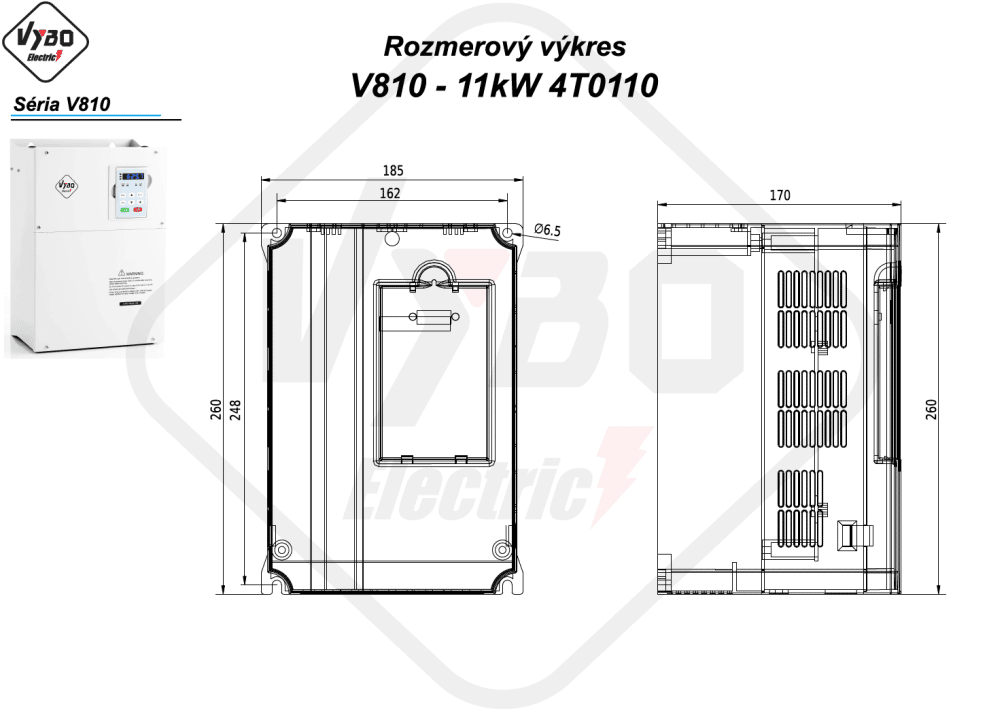

Model patrí do veľkosti A3 a má rozmery 185 × 260 × 170 mm. Inštalačný rozmer je 168 × 248 mm a montážny otvor Ø6,5. Takéto vyhotovenie pomáha pri montáži do rozvádzača, kde treba spojiť kompaktné osadenie s prehľadným zapojením výkonovej aj riadiacej časti. Pri návrhu sa odporúča vertikálna montáž a dobré prúdenie vzduchu.

V810-4T0110 má menovitý výstupný výkon 11 kW, maximálny vstupný prúd 26 A a menovitý výstupný prúd 25 A. Pre napájanie sa uvádza odporúčaný prierez vodiča 3 × 4 mm² a odporúčané istenie 32 A. Hmotnosť brutto je 3,6 kg. Tieto údaje z neho robia technicky pripravený 400 V menič pre aplikácie, kde má byť riadenie presné, stabilné a spoľahlivé aj pri každodennej záťaži.

11 kW menič pre pohony, ktoré vyžadujú presnosť aj flexibilitu

Frekvenčný menič V810-4T0110 spája menovitý výstupný prúd 25 A, zabudovanú brzdovú jednotku, pripravenosť na PROFIBUS kartu alebo PG kartu, bohaté možnosti riadenia a rozmery vhodné pre priemyselné osadenie. Je to riešenie pre technológie, ktoré od pohonu očakávajú plynulý chod, širšie možnosti integrácie a spoľahlivé správanie v každodennej prevádzke.
