Typ: A550 Plus 2S0110, 11 kW
| Všeobecné dáta | |
| Typ | A550 Plus 2S0110 |
| Veľkosť | D |
| Elektrické data | |
| Menovitý výkon | 11 kW |
| Maximálny vstupný prúd | 60 A |
| Menovitý výstupný prúd | 40 A |
| Odporúčaný výkon motora | 11 kW |
| Napájacie napätie 50/60 Hz | 1 x 230 V |
| Výstupné napätie | 0 – 230 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 80 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 25 mm² |
| Približné výkonové straty | 457 W |
| Požadovaný prietok chladiaceho vzduchu | 130 m³/hod |
| Indukčnosť AC reaktora | – mH |
| Indukčnosť DC reaktora | – mH |
| Uťahovací moment | – Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | 1,5 kW |
| Hodnota odporu | 22 |
| Brzdová jednotka | Integrovaná |
| Odporúčaný výkon | 11 kW |
Dlhý popis produktu
Vrchol 230 V série A550 Plus v tejto výkonovej zostave

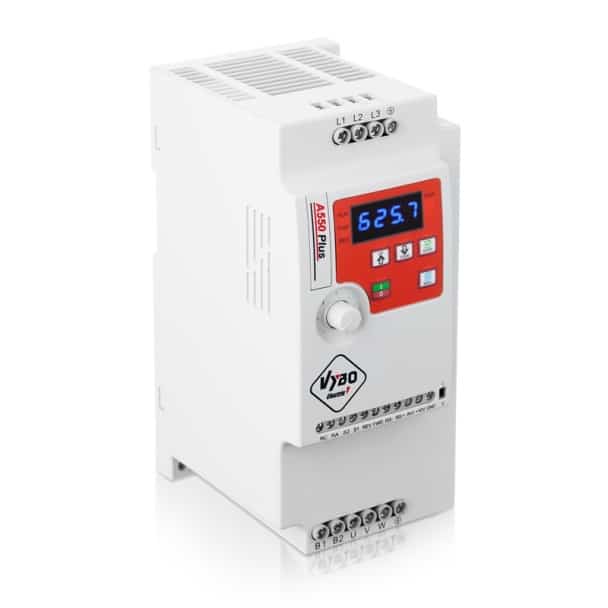

A550 Plus 2S0110 predstavuje výkonný frekvenčný menič pre aplikácie, kde je rozhodujúca vysoká výkonová rezerva, spoľahlivé riadenie a pripravenosť na náročné prevádzkové zaťaženie. Pri napájaní 1 x 230 V AC poskytuje trojfázový výstup 3 x 0 – 230 V AC a je navrhnutý pre motory s odporúčaným výkonom 11 kW.
Integrovaná brzdová jednotka pre isté správanie pri spomaľovaní
Súčasťou modelu je integrovaná brzdová jednotka, čo rozširuje možnosti použitia v technológiách s väčšou zotrvačnosťou alebo s požiadavkou na kontrolované brzdenie. Výkon rezistora je 1,5 kW, hodnota odporu 22 Ω a odporúčaný výkon zodpovedá 11 kW. To dáva zariadeniu dobrý základ pre dynamické pracovné cykly a presnejšie ovládanie pohybu.
Funkčná výbava pre rozsiahlejšie automatizované celky
Model podporuje V/F riadenie, PID reguláciu, PLC inteligentnú funkciu, externý panel, reléový výstup a komunikáciu RS485 MODBUS RTU. Vďaka tomu sa hodí do systémov, kde sa očakáva zapojenie do automatizácie, dohľadu aj parametrizácie podľa konkrétnej prevádzky.
Vhodný pre výkonovo náročné technologické aplikácie
Tento frekvenčný menič je vhodný pre silnejšie dopravníkové systémy, ventilátorové jednotky, výkonné čerpacie technológie, miešacie linky, odsávacie zariadenia, navíjacie mechanizmy, manipulačné pracoviská, pracovné stanice v sériovej výrobe, servisné technológie aj zariadenia s častejšou zmenou prevádzkového režimu. V praxi prináša plynulé nastavenie rýchlosti, lepšiu kontrolu nad pracovným rytmom a isté správanie pohonu pri zaťažení.
Robustná konštrukcia pre výkonovú triedu 11 kW

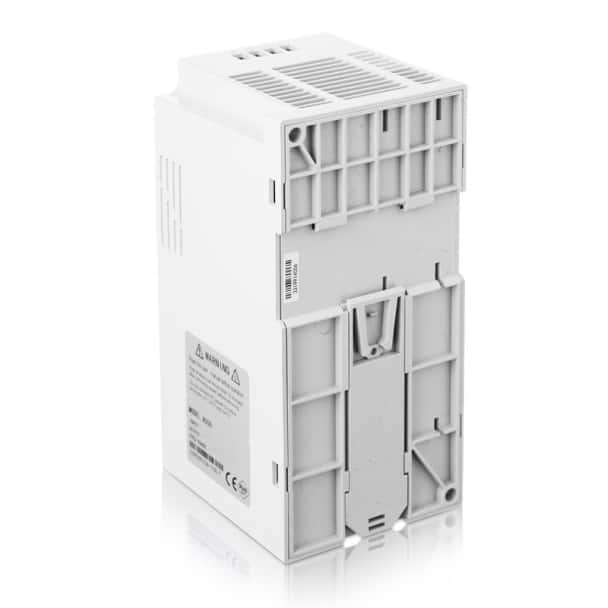

Veľkosť D a rozmery 151 x 332 x 165,5 mm zodpovedajú výkonovej triede 11 kW. Menič má približné výkonové straty 457 W a požadovaný prietok chladiaceho vzduchu 130 m³/hod. Krytie IP20 je určené pre montáž vo vnútornom prostredí rozvádzača.
