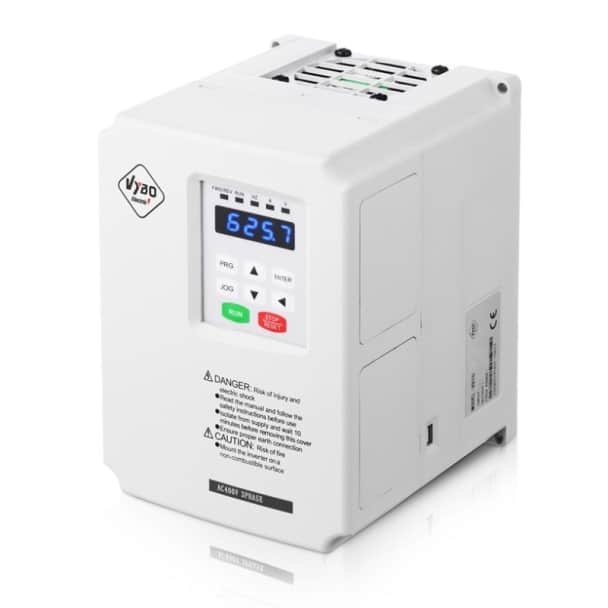

Frekvenčný menič 1,1kW, V810-4T0011

Dlhý popis produktu

Frekvenčný menič V810-4T0011 pre presnú reguláciu 1,1 kW pohonu v 400 V sieti

V810-4T0011 je frekvenčný menič pre trojfázové napájanie 400 V a elektromotor s výkonom 1,1 kW. Tento model predstavuje kompaktné riešenie pre technológie, kde má byť chod pohonu plynulý, dobre nastaviteľný a dlhodobo stabilný. Pri výkone 1,1 kW už býva dôležité nielen samotné riadenie otáčok, ale aj kvalita rozbehu, presnosť pri zmene frekvencie a istota, že menič zvládne každodennú prevádzku bez zbytočných výpadkov.

Veľkou prednosťou tohto modelu je spojenie kompaktnej konštrukcie, bohatej signálovej výbavy a funkcií, ktoré pomáhajú lepšie ovládať celý pracovný cyklus. Výsledkom je pohon, ktorý reaguje čitateľne, kultivovane a s dobrou nadväznosťou na okolitú technológiu. To je v praxi dôležité pri zariadeniach, kde má byť každý prechod medzi stavmi pokojný a predvídateľný.

Stabilný chod a presné doladenie frekvencie

Model V810-4T0011 podporuje V/F riadenie a SFVC vektorové riadenie s otvoreným okruhom. Táto kombinácia dáva priestor na prispôsobenie správania pohonu podľa charakteru záťaže a požadovanej stability počas prevádzky. Digitálne nastavenie frekvencie s rozlíšením 0,01 Hz umožňuje veľmi jemné doladenie, čo pomáha tam, kde je dôležitá rovnomernosť pohybu a citlivá reakcia na zmenu pracovného režimu.

Nosná frekvencia sa pohybuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Menič zároveň umožňuje lineárnu rampu aj rampu typu S-krivka. K dispozícii sú štyri skupiny časov zrýchlenia a spomalenia, takže správanie pohonu sa dá prispôsobiť tak, aby bol rozbeh plynulejší, dobeh čitateľnejší a mechanické namáhanie nižšie. Výhodou je aj možnosť zvýšenia krútiaceho momentu pomocou auto-boostu alebo manuálneho nastavenia.

Funkcie meniča, ktoré pomáhajú technológii držať rytmus

Silnou stránkou modelu V810-4T0011 je jeho praktická funkčná výbava. Zabudovaný PID regulátor uľahčuje procesné riadenie v uzavretej slučke, čo pomáha pri technológiách, kde je dôležité držať stabilnú regulovanú hodnotu. Význam má aj automatická regulácia napätia AVR, ktorá podporuje konštantné výstupné napätie pri zmene napájania. V prevádzke to prináša pokojnejšie správanie pohonu a lepšiu stabilitu celého procesu.

Menič ďalej ponúka JOG režim, časové riadenie a jednoduchú PLC funkciu s podporou až 16 prednastavených rýchlostí. To je užitočné pri zariadeniach, kde sa opakujú rovnaké pracovné kroky a kde sa požaduje presná opakovateľnosť. Takáto výbava pomáha robiť z meniča nielen výkonový prvok, ale aj praktickú súčasť celého riadenia.

Vstupy a výstupy pre prehľadné zapojenie

V810-4T0011 je vybavený 8 digitálnymi vstupmi, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup. Všetky digitálne vstupy je možné riešiť v logike PNP alebo NPN, čo zjednodušuje návrh zapojenia v rôznych typoch rozvádzačov. Nechýbajú ani 2 analógové vstupy. Vstup FIV pracuje s rozsahom 0 až 10 V a vstup FIC podporuje 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA.

Výstupná časť obsahuje 2 analógové výstupy FOV a FOC, jeden programovateľný výstup s otvoreným kolektorom a dve reléové vetvy. K tomu sa pridáva RS485 komunikácia a LED displej pre zobrazenie parametrov. Výhodou je aj možnosť blokovania tlačidiel alebo obmedzenia ich funkcií. V praxi to znamená jednoduchšiu kontrolu nastavenia, lepšiu spätnú väzbu a čistejšie prepojenie s nadradeným riadením alebo miestnym ovládaním.

Brzdenie a ochrana ako súčasť spoľahlivej prevádzky

Model V810-4T0011 má štandardne zabudovanú brzdovú jednotku, čo je pri kompaktnom 400 V meniči výrazná praktická výhoda. Pre tento typ je určený brzdový odpor s výkonom 150 W a hodnotou 220 Ω. Brzdiaci moment je uvedený ako 125 % pri 10 % ED. Takéto riešenie pomáha pri lepšej kontrole spomalenia a pri presnejšom zvládaní prechodových stavov v technológii.

Menič podporuje aj DC brzdenie s nastaviteľnou frekvenciou brzdenia, dobou brzdenia a hodnotou prúdu pri brzdení. Ochranná výbava sleduje skrat motora pri zapnutí, stratu výstupnej fázy, nadmerný prúd, prepätie, podpätie, prehriatie a preťaženie. K dispozícii je aj vstup pre PTC tepelnú ochranu motora. Tieto funkcie pomáhajú chrániť menič aj samotný pohon a podporujú dlhodobú prevádzkovú istotu.

Kompaktné rozmery a technické údaje pre montáž

Model patrí do veľkosti A1 a má rozmery 125 × 170 × 140 mm. Inštalačný rozmer je 117 × 160 mm a montážny otvor Ø5. Takéto kompaktné vyhotovenie uľahčuje osadenie do menších rozvádzačov a technológií, kde je potrebné hospodárne využiť priestor bez kompromisu v kvalite riadenia. Pri návrhu montáže sa odporúča vertikálne osadenie a dobré prúdenie vzduchu.

V810-4T0011 má menovitý výstupný výkon 1,1 kW, maximálny vstupný prúd 4,3 A a menovitý výstupný prúd 3,0 A. Pre napájanie sa uvádza odporúčaný prierez vodiča 3 × 1,5 mm² a odporúčané istenie 10 A. Hmotnosť brutto je 1,6 kg. Tieto údaje potvrdzujú, že ide o kompaktný menič s pevným technickým základom pre menšie 400 V pohony.

Kompaktný 400 V menič s výbavou pre presný chod

Frekvenčný menič V810-4T0011 spája presné riadenie, menovitý výstupný prúd 3,0 A, kompaktné rozmery, zabudovanú brzdovú jednotku a praktickú výbavu vstupov a výstupov. Prirodzene sa uplatní v ventilátoroch, čerpadlách, menších dopravníkoch, dávkovacích zariadeniach, miešadlách, laboratórnych technológiách, baliacich moduloch, triediacich prvkoch aj v ďalších aplikáciách, kde má byť chod pohonu plynulý, stabilný a dobre nastaviteľný.
