Typ: A550 Plus 4T0004, 0,4 kW
| Všeobecné dáta | |
| Typ | A550 Plus 4T0004 |
| Veľkosť | 2A |
| Elektrické data | |
| Menovitý výkon | 0,4 kW |
| Maximálny vstupný prúd | 3 A |
| Menovitý výstupný prúd | 1,2 A |
| Odporúčaný výkon motora | 0,4 kW |
| Napájacie napätie 50/60 Hz | 3 x 400 V |
| Výstupné napätie | 0 – 400 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 6 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 2,5 mm² |
| Približné výkonové straty | 30 W |
| Požadovaný prietok chladiaceho vzduchu | 35 m³/hod |
| Indukčnosť AC reaktora | 14 mH |
| Indukčnosť DC reaktora | 4,5 mH |
| Uťahovací moment | 1,2 až 1,5 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Odporúčaný výkon | – kW |
Dlhý popis produktu

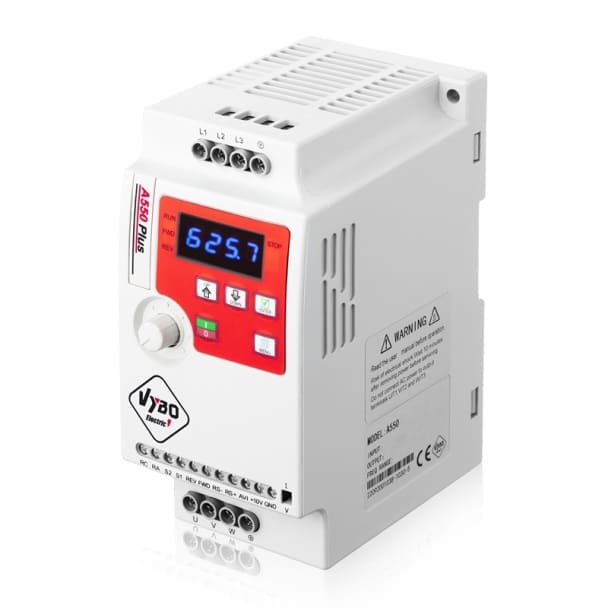

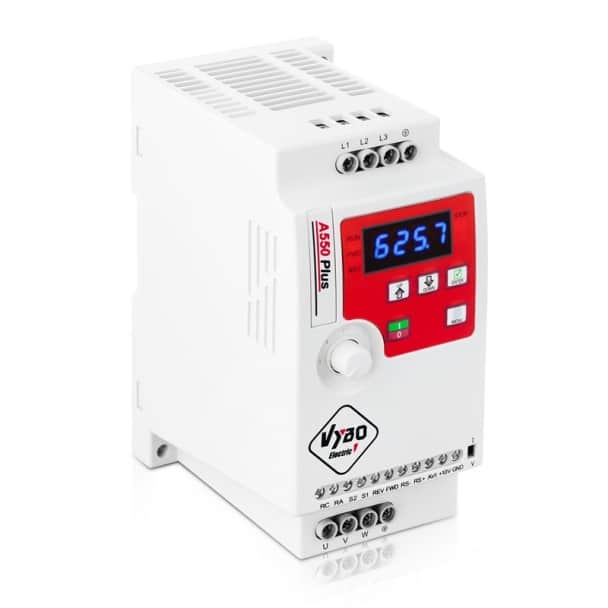

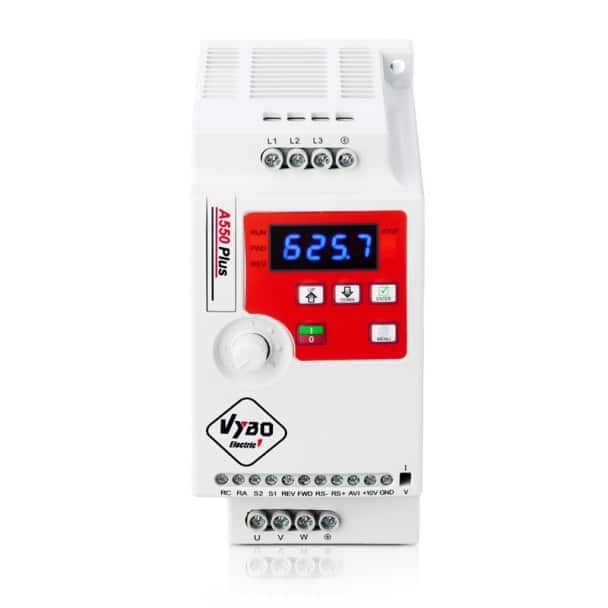

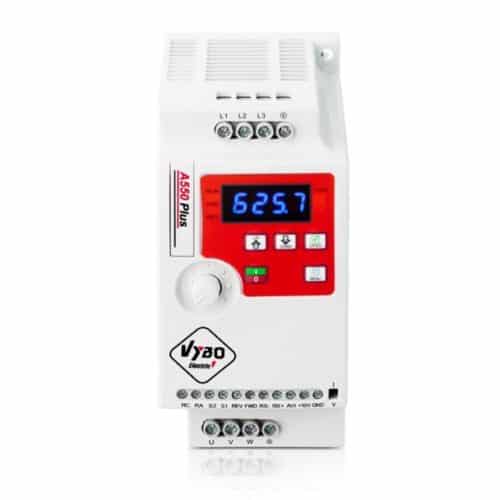

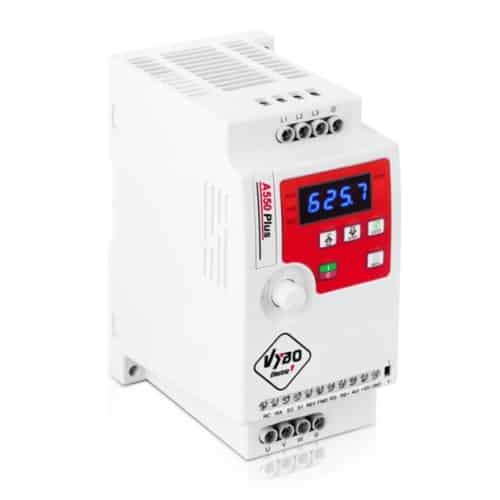

Kompaktný 400 V menič pre plynulé riadenie menších pohonov
VYBO Electric A550 Plus 4T0004 je frekvenčný menič určený pre napájanie 3 x 400 V AC s trojfázovým výstupom 3 x 0 – 400 V AC. Menovitý výkon 0,4 kW predurčuje tento model na technológie, kde je dôležité plynulé nastavenie otáčok, stabilný rozbeh a presné prispôsobenie chodu elektromotora konkrétnemu procesu. Výstupná frekvencia dosahuje rozsah 0 – 999 Hz a menič pracuje s preťažiteľnosťou 150 % / 60 s.
Funkčná výbava pre riadenie technológie aj automatizáciu
Séria A550 Plus v tomto vyhotovení ponúka V/F riadenie, PID reguláciu, PLC inteligentnú funkciu, JOG režim, možnosť nastavenia pevných rýchlostí, zmenu smeru otáčania cez externý vstup a integrovanú komunikáciu MODBUS RTU. K dispozícii je 1 analógový vstup, 4 digitálne vstupy, 1 reléový výstup, +10 V výstup a vstup pre PTC. Výbava podporuje aj funkcie súvisiace s riadením tlaku a ochranou prevádzky, vrátane režimu spánku, detekcie chodu na sucho a sledovania vysokého alebo nízkeho tlaku.
Vhodný pre jemné procesy, pomocné pohony aj menšie priemyselné celky
Model A550 Plus 4T0004 sa prirodzene uplatní pri malých ventilátoroch, odsávacích jednotkách, dávkovacích mechanizmoch, miešadlách, podávacích zariadeniach, obehových čerpadlách, filtračných okruhoch, laboratórnych technológiách, chladiacich zostavách, baliacich pracoviskách, dopravníkoch s ľahším zaťažením, servisných zariadeniach aj pomocných pohonoch vo výrobe. Veľmi dobre zapadne tam, kde je potrebné udržať plynulý chod, obmedziť rázové zaťaženie pri štarte a presne doladiť rýchlosť podľa požiadaviek procesu.
Kompaktné rozmery a jednoduchá montáž do rozvádzača

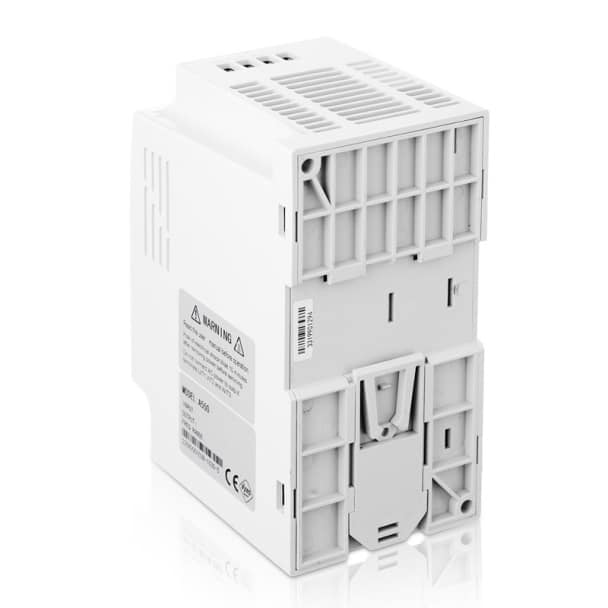

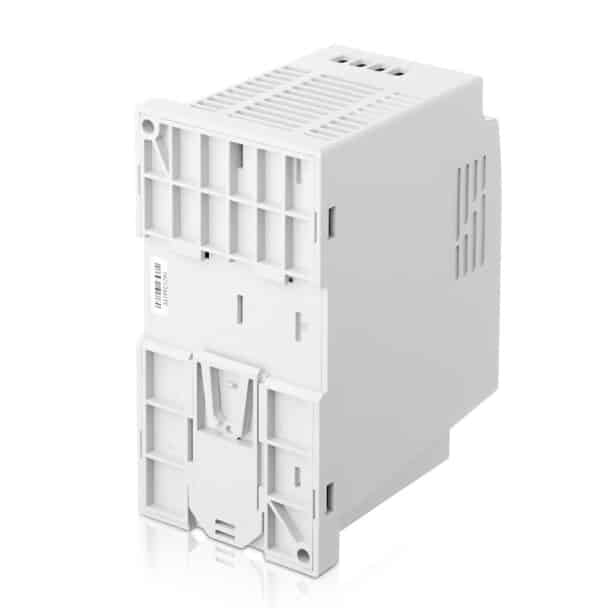

Vyhotovenie veľkosti 2A s rozmermi 72 x 142 x 112,2 mm pomáha pri návrhu menších rozvádzačov a technologických skríň. Tento frekvenčný menič je určený do vnútorného prostredia s krytím IP20 a podporuje montáž na stenu aj na DIN lištu 35 mm. Pre stabilnú prevádzku je dôležité zachovať vhodné odvetranie, keďže približné výkonové straty dosahujú 30 W a požadovaný prietok chladiaceho vzduchu je 35 m³/hod.
Technické prevedenie pre spoľahlivý návrh pohonu
Model má maximálny vstupný prúd 3 A, menovitý výstupný prúd 1,2 A a odporúčaný výkon motora 0,4 kW. Odporúčaný istič je 6 A, prierez napájacieho kábla 3 x 2,5 mm² a indukčnosť AC reaktora 14 mH. Tento model nemá integrovanú brzdovú jednotku. Komunikačné rozhranie RS485 MODBUS RTU a možnosť pripojenia externého panela rozširujú možnosti ovládania aj integrácie do existujúcej technológie.
