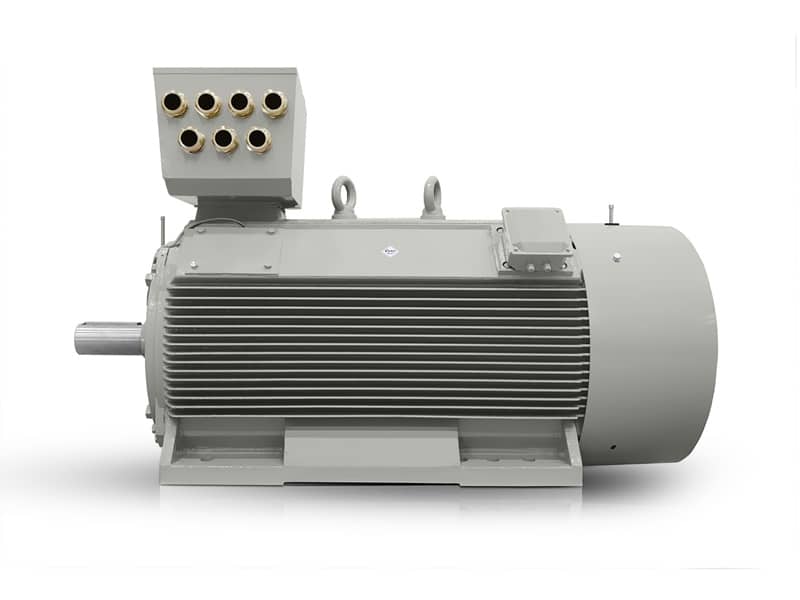

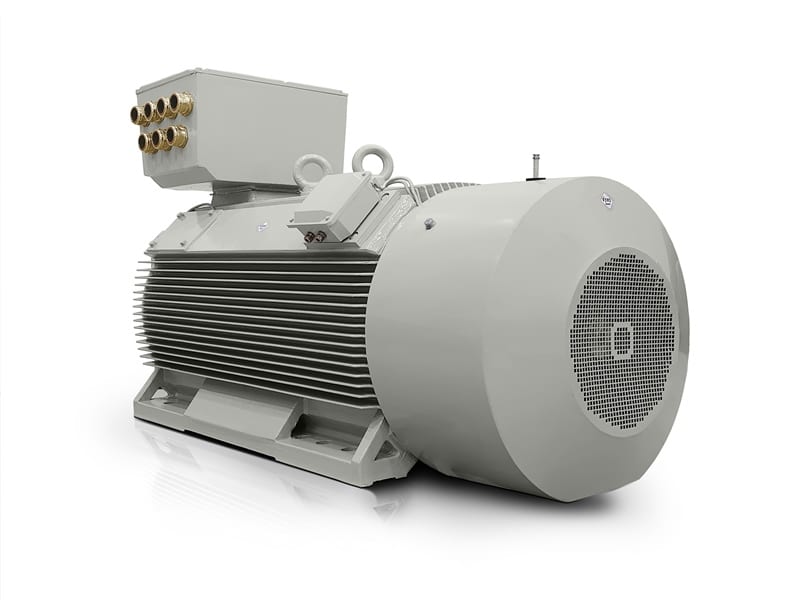

Typ elektromotora: H17RL-450X2-8 560KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 450X2-8 |
| Rám (mm) | 450 |
| Elektrické dáta | |
| Výkon (kW) | 560 |
| Menovitý prúd 400 V (A) | 1045 |
| Menovitý prúd 690 V (A) | 606 |
| Rýchlosť (rpm) | 742 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 7208 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 650 |
| Externá rozbehová zotrvačnosť (kg*m2) | 735 |
| Moment zotrvačnosti GD2 (kg*m2) | 84 |
| Výkonnosť | |
| Efektívnosť (%) | 95,8 |
| Účinník (100%) | 0,81 |
| Príslušenstvo | |
| 6 x PT100 vo vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 5080 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | Medená pásovina |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6328C3/6328C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
Konštrukcia H17RL 450X2-8 je navrhnutá pre energetickú účinnosť v prevádzkach, kde sa od elektromotor 700 ot./min očakáva stabilný výkon počas nepretržitej záťaže. V segmente veľkých pohonov pomáha nízkonapäťový elektromotor s výkonom 560 kW udržať výrobnú linku v režime, ktorý rešpektuje nároky na spoľahlivosť aj dlhé servisné intervaly.
Elektromotor 700 ot./min pre stabilný chod veľkých výrobných liniek
Vďaka menovitým otáčkam 742 ot./min je tento elektrický motor vhodný pre technologické celky, kde je dôležitá plynulosť prenosu krútiaceho momentu. Menovitý krútiaci moment 7208 Nm podporuje rozbeh aj pri zaťažení, ktoré je bežné v hutníctve, cementárňach a ťažkých čerpacích staniciach. Prevádzkovatelia oceňujú aj menovitý prúd 1045 A pri △ 400V a 606 A pri Y 690V, pretože uľahčuje návrh napájacej a istiacej časti rozvádzača.
- Robustná liatinová konštrukcia pomáha tlmiť vibrácie pri dlhodobej prevádzke.
- Možnosť voľby triedy efektivity uľahčuje zladenie motora s energetickou stratégiou závodu.
- Kompaktný výkon prináša vysoký výkon v rámci 450 mm bez zbytočného zväčšenia inštalačného priestoru.
Robustná liatinová konštrukcia pre náročnú priemyselnú prevádzku
Liatinové vyhotovenie kostry poskytuje mechanickú odolnosť, ktorá je dôležitá pri trvalej prevádzke v prašnom, teplotne zaťaženom alebo vibráciami namáhanom prostredí. Izolačná trieda F spolu s nárastom teploty B vytvárajú rezervu pre aplikácie, kde sa nízkonapäťový elektromotor stretáva s dlhými pracovnými cyklami a častým spínaním. Klietka rotora z medenej pásoviny podporuje dynamické správanie pri rozbehu aj pri opakovaných zmenách zaťaženia.
Kompaktný výkon v ráme 450 mm
Veľkosť rámu 450 mm umožňuje osadiť motor do technologických zostáv, kde sa sleduje každý centimeter montážneho priestoru. Kombinácia výkonu 560 kW a hmotnosti 5080 kg zodpovedá triede pohonov, ktoré majú pracovať v jednom technickom uzle spolu s reduktormi, odstredivkami, ventilátormi alebo miešadlami. Takéto riešenie je prirodzené najmä pre OEM výrobcov veľkých technologických celkov, ktorí požadujú konzistentné rozmery pri zachovaní prevádzkovej rezervy.
Možnosť voľby triedy efektivity pre plánovanie nákladov
Pri projektoch, kde sa sleduje energetická bilancia celej linky, je dôležitá možnosť zvoliť si vhodnú triedu efektivity podľa cieľa investora. H17RL Compact PRO sa preto uplatňuje v zostavách, kde sa porovnáva prevádzkový profil, zaťaženie a požadovaná návratnosť. Efektivita 95,8 % a účinník 0,81 podporujú predvídateľnú prevádzku v dlhších výrobných cykloch.
V údržbe pomáhajú aj dostupné monitorovacie prvky, ktoré zjednodušujú dohľad nad teplotným stavom vinutia aj ložísk. K dispozícii sú 6 x PT100 vo vinutí, 1 x PT100 v NDE ložisku, 1 x PT100 v DE ložisku, antikondenzačný ohrievač a 3 x PTC termistor, čo je praktické pri odstávkach, zimných štartoch aj pri prevádzke v prostredí so zvýšenou vlhkosťou. Ložiská 6328C3 na strane DE aj NDE ďalej prispievajú k presnému vedeniu rotora pri vysokom zaťažení.
Rozbehové parametre pre technológie s vysokou zotrvačnosťou
Priemyselné aplikácie s veľkou zotrvačnosťou využívajú rozbehový moment 120 % a zvratový moment 200 %, pretože tieto hodnoty pomáhajú zvládnuť nábeh bez zbytočného namáhania pohonnej sústavy. Rozbehový prúd 650 % si vyžaduje premyslený návrh napájania, no v ťažkých procesoch ide o bežný konštrukčný parameter, s ktorým OEM výrobcovia pracujú už v projekčnej fáze. Externá rozbehová zotrvačnosť 735,000 kg·m² a moment zotrvačnosti GD² 84,000 kg·m² sú prínosom pri aplikáciách s masívnymi rotačnými zostavami.
Typickými nasadeniami sú drviče v kamenárskych linkách, bubnové sušiarne v chemickom priemysle, hlboké čerpadlá v energetike, extrudéry v spracovaní polymérov, veľkokapacitné ventilátory v odťahových systémoch a miešacie agregáty vo výrobniach cementových zmesí. Pri týchto úlohách sa naplno prejaví dlhodobá stabilita, ktorú zákazníci VYBO Electric potvrdzujú už tisícky objednávok a opakovaných dodávok. Tento elektromotor je pripravený na nasadenie v prevádzkach, kde sa nepožaduje len výkon, ale aj presné zladenie s celým technologickým celkom.
