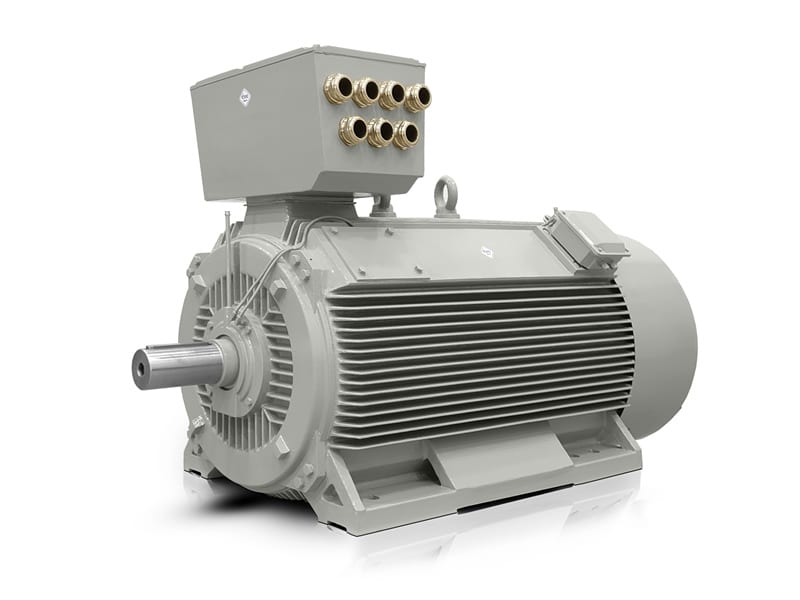

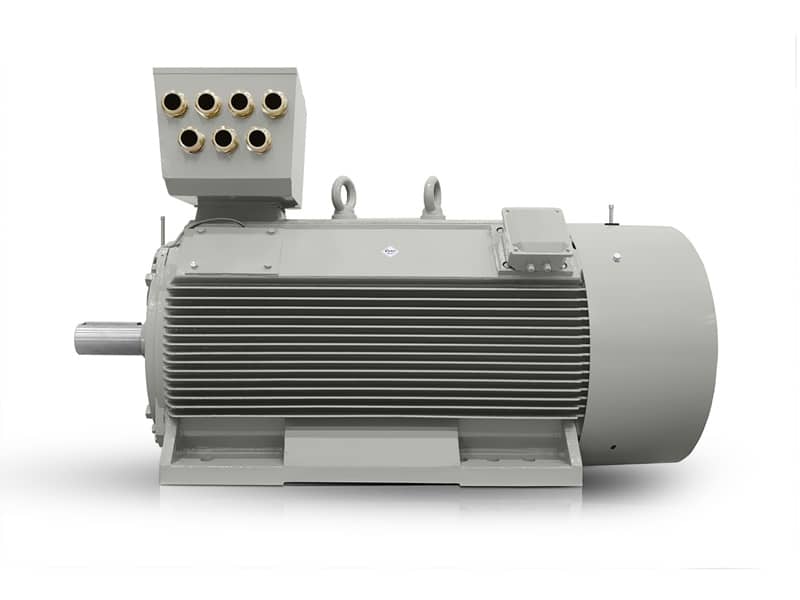

Typ elektromotora: H17RL-400X3-8 450KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 400X3-8 |
| Rám (mm) | 400 |
| Elektrické dáta | |
| Výkon (kW) | 450 |
| Menovitý prúd 400 V (A) | 841 |
| Menovitý prúd 690 V (A) | 488 |
| Rýchlosť (rpm) | 742 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 5792 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 650 |
| Externá rozbehová zotrvačnosť (kg*m2) | 591 |
| Moment zotrvačnosti GD2 (kg*m2) | 64 |
| Výkonnosť | |
| Efektívnosť (%) | 95,6 |
| Účinník (100%) | 0,81 |
| Príslušenstvo | |
| 6 x PT100 vo vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 3800 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6326C3/6326C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
