Elektromotor 22 kW, 730 ot./min, 400/690 V, 1LC-225M-8

Dlhý popis produktu

22 kW s účinníkom 0,78 v ráme 225 mm

Elektromotor 1LC-225M-8 spája výkon 22 kW, menovité otáčky 730 ot./min a účinník 0,78 v konštrukčnej veľkosti 225 mm. Ide o trojfázový 8-pólový elektromotor, ktorého parametre sú vhodné pre pohony s dôrazom na rovnomerný chod pri nižších otáčkach a na stabilný prenos výkonu počas pravidelného zaťaženia. Pri frekvencii 50 Hz pracuje v režime, kde je dôležitý pokojnejší pracovný rytmus a vyrovnané správanie pri dlhšom nasadení. V sérii 1LC PRO tak tento model predstavuje výkonovú úroveň určenú pre technické a priemyselné prevádzky, v ktorých má mať motor pevný elektrický základ a spoľahlivý prevádzkový charakter.

Výkon, napätie a prúd

Motor pracuje pri napätí 400/690 V so zapojením Δ/Y. Menovitý prúd dosahuje 45 A pri 400 V a 26,1 A pri 690 V, čo zodpovedá výkonu 22 kW aj 8-pólovému vyhotoveniu s menovitými otáčkami 730 ot./min. Táto kombinácia elektrických parametrov vytvára vhodné podmienky pre pravidelnú prevádzku v štandardných trojfázových sieťach, kde je potrebný pevný výkonový prenos a stabilné správanie pri zaťažení. Pri tejto výkonovej úrovni už ide o motor určený pre pohony, v ktorých je dôležitý nielen samotný výkon, ale aj súlad medzi napätím, prúdovým zaťažením a rovnomerným chodom pri nižších otáčkach.

• Výkon motora: 22 kW
• Menovité napätie: 400/690 V
• Zapojenie: Δ/Y
• Menovitý prúd: 45 A pri 400 V / 26,1 A pri 690 V
• Menovité otáčky: 730 ot./min
• Frekvencia: 50 Hz
• Účinník: 0,78

Prevádzková efektivita pri dlhšom nasadení

Účinnosť 90,5 % patrí medzi dôležité parametre tohto modelu, pretože pri výkone 22 kW podporuje hospodárnejší chod počas pravidelnej prevádzky. Spolu s účinníkom 0,78 vytvára profil elektromotora vhodný pre pracovné režimy, kde má pohon dlhšie prenášať výkon a udržiavať vyrovnané správanie pri zaťažení. Hlučnosť 73 dB(A) zodpovedá výkonovej úrovni motora aj jeho 8-pólovému charakteru. V praxi tak ide o motor, ktorý prepája výkon 22 kW s prevádzkovou efektivitou a s chodovým prejavom primeraným nízkootáčkovému priemyselnému pohonu.

Pracovná odozva a mechanické správanie

Pomer rozbehového momentu 1,9, pomer zvratového momentu 2 a pomer rozbehového prúdu 6,6 vytvárajú podmienky pre istý nábeh aj následné udržanie pracovného režimu. Zotrvačnosť rotora 0,547 kg*m² dopĺňa mechanickú odozvu motora pri štarte aj počas ustáleného chodu a zodpovedá výkonu 22 kW aj rámu 225 mm. V tejto konfigurácii ide o parametre dôležité tam, kde má pohon pracovať s pravidelným záberom, rovnomerným správaním pri zaťažení a bez nepokojného dynamického prejavu. Výsledkom je 8-pólový elektromotor vhodný pre prevádzky, v ktorých je dôležitá stabilita pri štarte aj počas súvislého pracovného nasadenia.

Balenie, rám a montážny dizajn

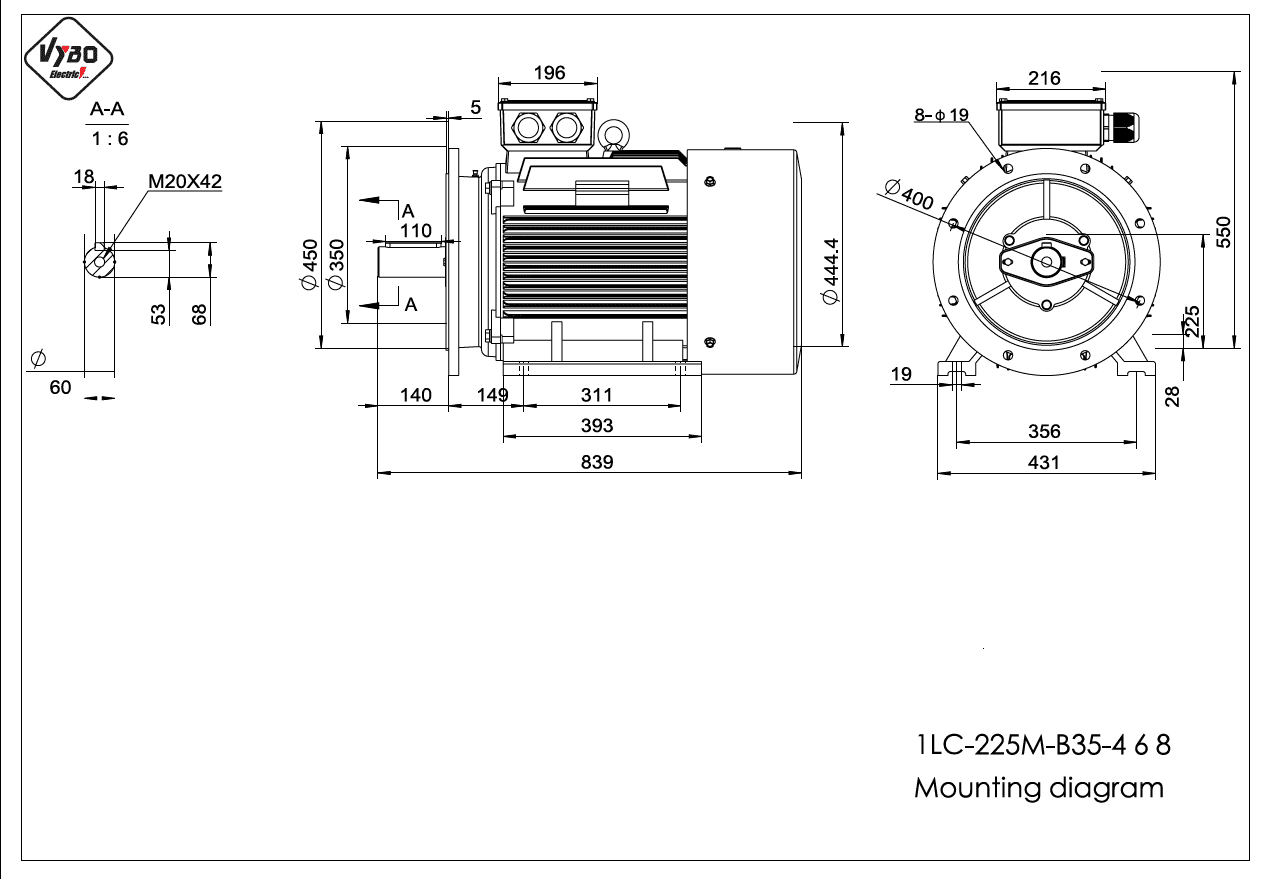

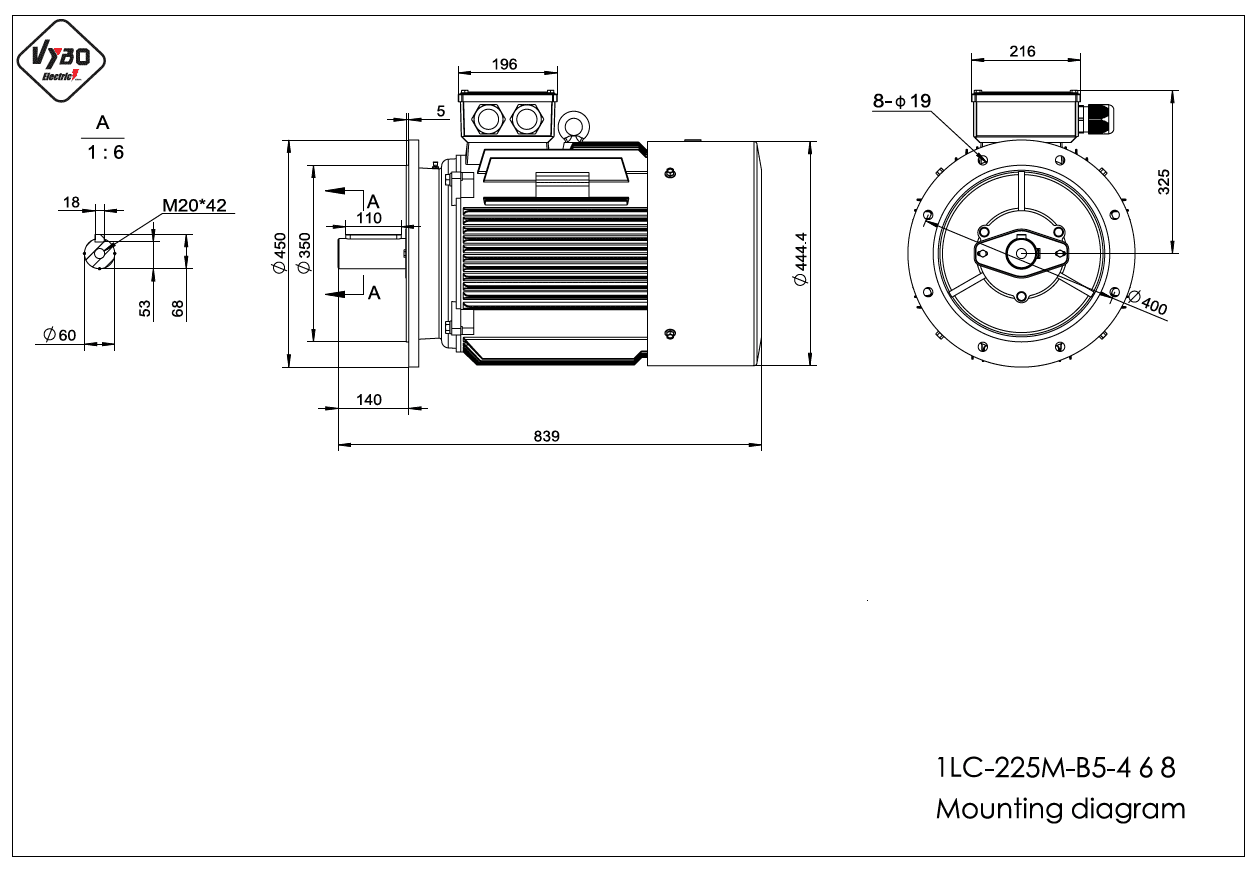

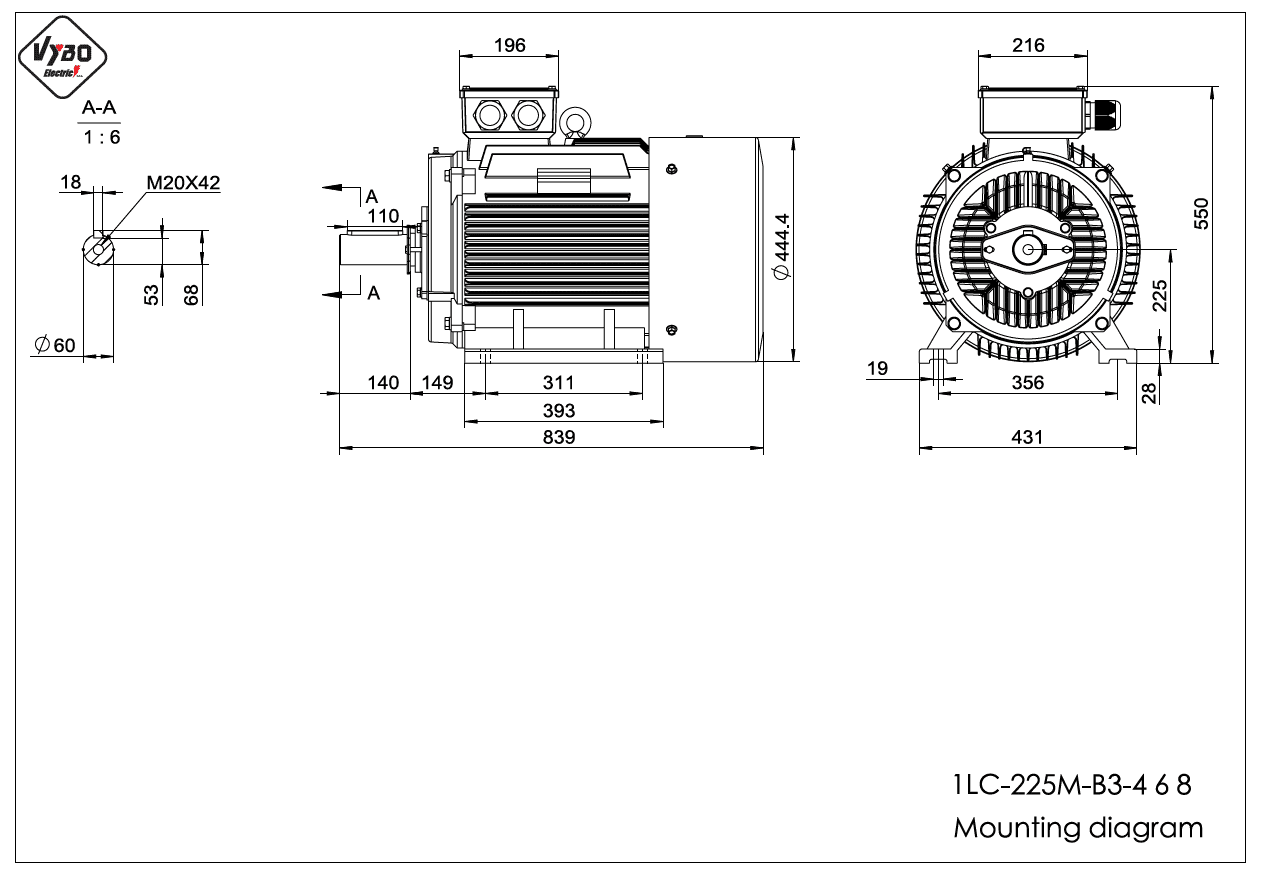

Konštrukčná veľkosť 225 mm určuje mechanický základ motora a spolu s rozmermi balenia 950 × 550 × 700 mm a hmotnosťou balenia 290 kg ukazuje jeho fyzický rozsah pri tejto výkonovej úrovni. Tento model preto zodpovedá zostavám, kde má byť spojenie výkonu 22 kW a pevného uloženia podložené aj primeraným priestorovým a hmotnostným rozsahom. Pre montážny dizajn sú dostupné prevedenia IM B3, IM B5 a IM B35, teda vyhotovenie s pätkami, s prírubou aj kombinované vyhotovenie s pätkami a prírubou. Smer otáčania na obe strany zároveň rozširuje možnosti mechanického začlenenia podľa požadovaného usporiadania pohonu.

Ochrana a pracovné podmienky

Elektromotor pracuje v režimoch S1, S2, S3 a S4-S9, takže pokrýva trvalý aj prerušovaný pracovný cyklus. Krytie IP55 chráni vnútorné časti pred prachom a striekajúcou vodou, chladenie IC411 podporuje odvod tepla počas prevádzky a izolačná trieda F spolu s nárastom teploty B vytvárajú vhodný tepelný základ pre dlhšie zaťaženie. Prevádzkový faktor 1,0, okolitá teplota do +65 °C, nadmorská výška do 1000 m a vibrácie 2,8 mm/s v triede A dopĺňajú podmienky pre pravidelný pracovný režim v technickom aj priemyselnom prostredí. Takto nastavené vyhotovenie podporuje použitie v prevádzkach, kde má byť chod spoľahlivý a dlhodobo vyrovnaný.

Vyhotovenie série 1LC PRO

Pri modeli 1LC-225M-8 séria 1LC PRO využíva zosilnený kryt svorkovnice, ktorý podporuje odolnosť pripojovacej časti pri pravidelnom priemyselnom používaní. Dôležitý je aj fakt, že ide o elektromotor od overeného výrobcu a distribútora VYBO Electric, čo má význam pri výbere pohonu pre dlhodobejšie prevádzkové nasadenie. Elektromotor 1LC-225M-8 tak spája výkon 22 kW, účinnosť 90,5 %, rám 225 mm a 8-pólové vyhotovenie do riešenia, ktoré vytvára pevný základ pre pravidelný výkonový prenos, rovnomerný chod a stabilnú prevádzku v priemyselnom prostredí.
