Elektromotor 15 kW, 730 ot./min, 400/690 V, 1LC-200L-8

Dlhý popis produktu

Konštrukčná veľkosť 200 mm pre výkon 15 kW

Elektromotor 1LC-200L-8 je trojfázový 8-pólový elektromotor s výkonom 15 kW, ktorý pracuje v konštrukčnej veľkosti 200 mm a pri menovitých otáčkach 730 ot./min. Toto vyhotovenie je určené pre pohony, kde má byť dôležitý pevný montážny základ, rovnomerný chod a stabilný prenos výkonu pri nižšej pracovnej rýchlosti. Pri frekvencii 50 Hz a 8-pólovom vyhotovení ide o motor vhodný pre prevádzky, ktoré potrebujú pokojný pracovný rytmus bez dôrazu na vysoké otáčky. V sérii 1LC PRO tak tento model predstavuje spojenie výkonovej úrovne 15 kW, pevnej mechanickej základne a priemyselného vyhotovenia pre dlhodobejšie nasadenie.

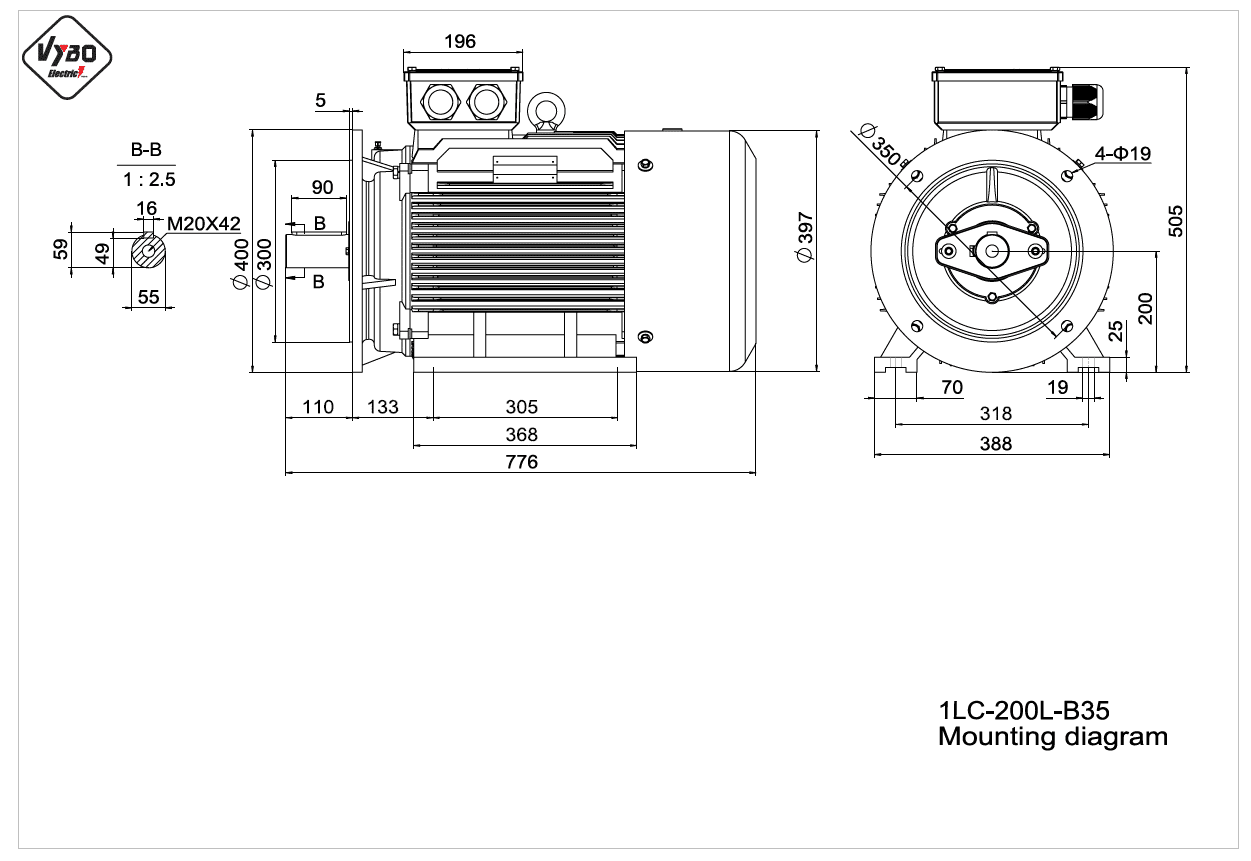

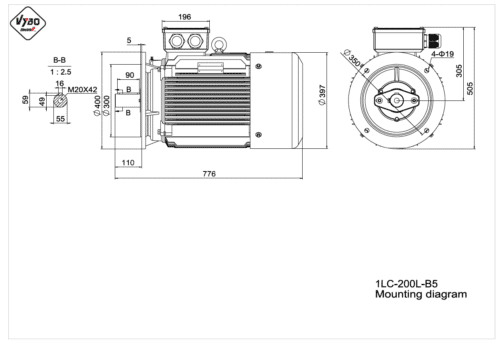

Montážny základ a priestorové nároky

Rám 200 mm patrí medzi hlavné parametre tohto modelu, pretože určuje jeho mechanické osadenie aj celkový montážny formát. Rozmery balenia 870 × 500 × 670 mm a hmotnosť balenia 236 kg zodpovedajú výkonovej úrovni motora a ukazujú jeho fyzický rozsah pri technickom nasadení. Pre montážny dizajn sú dostupné prevedenia IM B3, IM B5 a IM B35, teda vyhotovenie s pätkami, s prírubou aj kombinované vyhotovenie s pätkami a prírubou. Táto kombinácia umožňuje začleniť motor do rôznych mechanických zostáv bez zmeny jeho výkonového a prevádzkového charakteru. Smer otáčania na obe strany zároveň rozširuje možnosti osadenia podľa usporiadania zariadenia.

Výkon, napätie a prúdové hodnoty

Motor pracuje pri napätí 400/690 V so zapojením Δ/Y. Menovitý prúd dosahuje 32,4 A pri 400 V a 18,8 A pri 690 V, čo priamo zodpovedá výkonu 15 kW a nízkootáčkovému 8-pólovému charakteru. Takto nastavené elektrické parametre vytvárajú základ pre stabilnú prevádzku v štandardných trojfázových sieťach, kde je potrebný pravidelný záber a spoľahlivý prenos výkonu. Pri tomto modeli je dôležité práve spojenie výkonu 15 kW, menovitých otáčok 730 ot./min a trojfázového napájania 400/690 V, pretože ide o kombináciu vhodnú pre súvislý pracovný režim a pevne stanovené prevádzkové podmienky.

• Výkon motora: 15 kW
• Menovité napätie: 400/690 V
• Zapojenie: Δ/Y
• Menovitý prúd: 32,4 A pri 400 V / 18,8 A pri 690 V
• Menovité otáčky: 730 ot./min
• Frekvencia: 50 Hz

Prevádzkový režim a stabilita chodu

Elektromotor pracuje v režimoch S1, S2, S3 a S4-S9, takže pokrýva trvalý aj prerušovaný pracovný cyklus. Účinnosť 88 % a účinník 0,76 podporujú prevádzku pri dlhšom zaťažení, kde je dôležitý rovnomerný chod a stabilný pracovný prejav. Hlučnosť 73 dB(A) zodpovedá výkonu 15 kW aj 8-pólovému vyhotoveniu motora. V spojení s otáčkami 730 ot./min ide o parametre vhodné pre pohony, pri ktorých je dôležitá pravidelnosť, nie rýchlobežný charakter. Takto nastavený pracovný profil podporuje použitie v technických a priemyselných zostavách s dôrazom na stabilnú dlhodobú prevádzku.

Rozbeh a mechanická odozva

Pomer rozbehového momentu 2,0, pomer zvratového momentu 2 a pomer rozbehového prúdu 6,6 vytvárajú podmienky pre istý nábeh a následné udržanie pracovného režimu. Zotrvačnosť rotora 0,339 kg*m² dopĺňa mechanické správanie motora pri štarte aj počas ustáleného chodu a podporuje rovnomernú odozvu pri pravidelnom zaťažení. Pri výkone 15 kW a ráme 200 mm sú tieto hodnoty dôležité tam, kde má motor pracovať spoľahlivo pri opakovanom štarte aj pri súvislom nasadení. Výsledkom je 8-pólový elektromotor s pevným prevádzkovým základom a s vyváženým správaním pri rozbehu aj počas zaťaženia.

Ochrana, chladenie a priemyselné vyhotovenie

Krytie IP55 chráni vnútorné časti motora pred prachom a striekajúcou vodou, čo je dôležité pri pravidelnej prevádzke v priemyselnom prostredí. Chladenie IC411 podporuje odvod tepla počas chodu a izolačná trieda F spolu s nárastom teploty B vytvárajú vhodný tepelný základ pre dlhodobejšie pracovné zaťaženie. Prevádzkový faktor 1,0, okolitá teplota do +65 °C, nadmorská výška do 1000 m a vibrácie 2,8 mm/s v triede A dopĺňajú technické podmienky pre spoľahlivý pracovný režim. Pri modeli 1LC-200L-8 séria 1LC PRO využíva liatinovú kostru a zosilené pätky elektromotorov. Tieto prvky podporujú pevnosť uloženia, stabilitu telesa a prevádzkovú spoľahlivosť pri dlhodobejšom nasadení.

Elektromotor 1LC-200L-8 spája výkon 15 kW, napájanie 400/690 V, menovité otáčky 730 ot./min a rám 200 mm do vyhotovenia, ktoré je vhodné pre nízkootáčkové pohony s dôrazom na pevný montážny základ a stabilný pracovný chod. Ako 8-pólový asynchrónny elektromotor ponúka parametre vhodné pre pravidelné zaťaženie, súvislú prevádzku aj technické zostavy s vyššími nárokmi na mechanickú pevnosť. Séria 1LC PRO pri tomto modeli prináša priemyselné vyhotovenie, ktoré podporuje výkon, stabilitu a dlhodobú spoľahlivosť.
