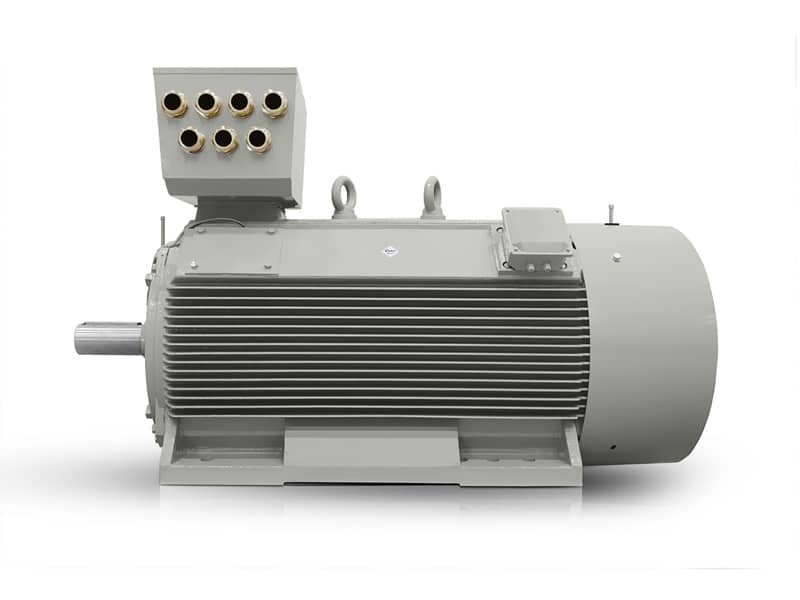

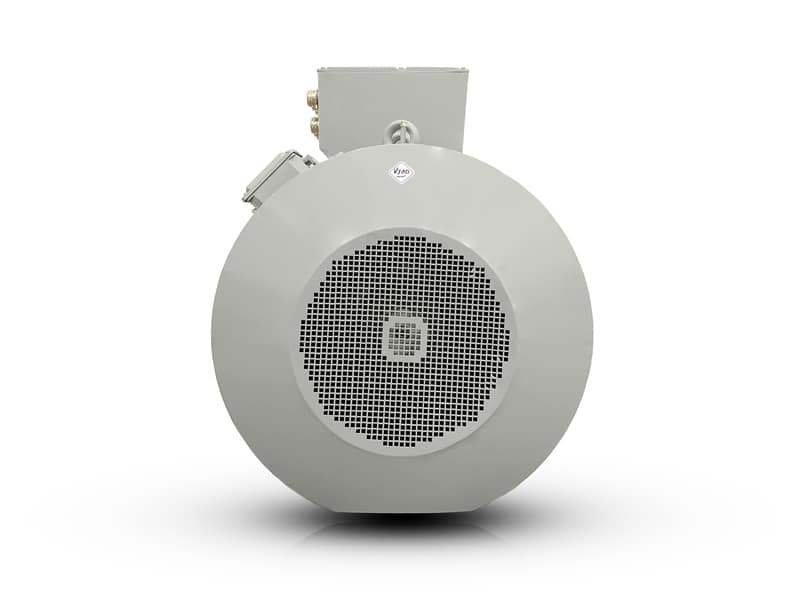

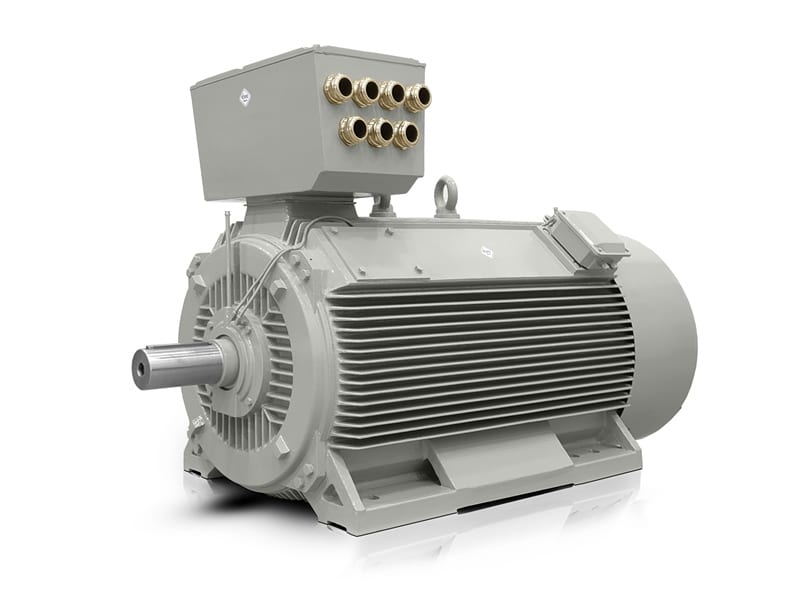

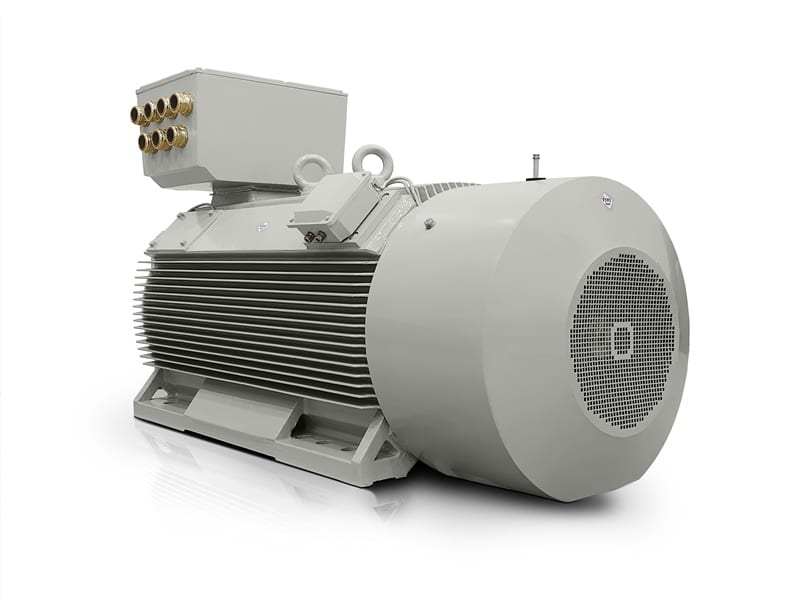

Typ elektromotora: H17RL-400X1-8 355KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 400X1-8 |
| Rám (mm) | 400 |
| Elektrické dáta | |
| Výkon (kW) | 355 |
| Menovitý prúd 400 V (A) | 665 |
| Menovitý prúd 690 V (A) | 386 |
| Rýchlosť (rpm) | 742 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 4569 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 650 |
| Externá rozbehová zotrvačnosť (kg*m2) | 466 |
| Moment zotrvačnosti GD2 (kg*m2) | 56 |
| Výkonnosť | |
| Efektívnosť (%) | 95,4 |
| Účinník (100%) | 0,81 |
| Príslušenstvo | |
| 6 x PT100 vo vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 3410 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6326C3/6326C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
H17RL 400X1-8 je trojfázový priemyselný motor s výkonom 355 kW, ktorý je navrhnutý pre prevádzky, kde rozhoduje spoľahlivý prenos energie a stabilný chod pri trvalom zaťažení. V segmente pohonov pre veľké technológie prináša tento elektromotor 700 otáčok kompaktný výkon do priestorovo obmedzených zostáv, pričom si zachováva rezervu pre procesy s vysokým krútiacim momentom. Model od VYBO Electric je preto vhodný pre prevádzkovateľov fabrík aj OEM výrobcov, ktorí potrebujú motor pripravený na integráciu do náročných liniek a zostáv.
Koncepcia tejto série stavia na tom, že výkon nie je viazaný na nadmerné stavebné nároky. Veľkosť rámu 400 mm umožňuje rozumne navrhnúť napojenie na prevodové ústrojenstvo, čerpadlové agregáty alebo mechanické pohony s vyššou zotrvačnosťou. Pri menovitých otáčkach 742 ot./min sa motor správa predvídateľne aj v aplikáciách, kde je dôležitý plynulý zábeh a stabilita pod záťažou. V praxi to znamená, že pohonná technika dostane zdroj pohybu, ktorý sa dá zapojiť do väčších celkov bez zbytočného kompromisu v priestore skrine alebo v návrhu základového rámu.
Kompaktný výkon pre priemyselné pohony s vyššou zotrvačnosťou
Vysoký menovitý krútiaci moment 4569 Nm dáva tomuto motoru predpoklady pre rozbeh a prevádzku v aplikáciách s ťažším mechanickým odporom. Pomer rozbehového momentu 120 % a zvratového momentu 200 % podporuje použitie tam, kde sa od pohonu očakáva schopnosť zvládnuť dynamické zmeny zaťaženia. Rozbehový prúd 650 % zároveň poukazuje na režim, pri ktorom projektant musí počítať s adekvátnym elektrickým dimenzovaním celej sústavy.
Pre OEM výrobcov je dôležité, že asynchrónny elektromotor s klietkovým rotorom zostáva konštrukčne jednoduchý na integráciu a zároveň dobre reaguje na opakované prevádzkové cykly. Masívna hliníková klietka rotora je zvolená tak, aby motor zvládal dlhodobé nasadenie v hutnej alebo procesnej výrobe bez zbytočných nárokov na servisný zásah. Pri efektivite 95,4 % sa navyše znižuje množstvo strát, čo je v kontinuálnych procesoch dôležité pre stabilitu teplotného režimu aj celkové prevádzkové náklady.
Robustná liatinová konštrukcia pre náročnú výrobnú prevádzku
Robustná liatinová konštrukcia poskytuje pevný základ pre zariadenia, ktoré pracujú v nepretržitých smenách a čelia vibráciám, rázovým zmenám zaťaženia aj dlhým prevádzkovým intervalom. V kombinácii s izolačnou triedou F a nárastom teploty B je motor pripravený na dlhodobé nasadenie v prostredí, kde sa od pohonu očakáva teplotná rezerva a stabilita vinutia. Ložiská 6326C3 na strane DE aj NDE podporujú presnosť chodu a dlhšiu životnosť v zostavách s vyššou mechanickou záťažou.
Pri motoroch tejto triedy rozhoduje aj to, ako sa správa celok pod reálnym procesným tlakom. Hmotnosť 3410 kg v praxi znamená výraznú konštrukčnú stabilitu pri napojení na stroje s veľkou dynamikou. Moment zotrvačnosti GD² 56,000 kg·m² a externá rozbehová zotrvačnosť 466,000 kg·m² sú hodnoty, ktoré sú podstatné pri návrhu sústavy s hriadeľovými spojkami, prevodovkami a ťažšími pracovnými orgánmi. Pri objednávkach pre veľké fabriky je dôležité aj to, že VYBO Electric pracuje s procesmi, ktoré podliehajú ISO certifikáty, čo uľahčuje vstup motora do štandardizovaných projektov.
Možnosť voľby napätia pre rôzne sieťové podmienky
Napájanie 400 V / 690 V umožňuje flexibilný návrh podľa siete, štartu a požadovaného spôsobu prevádzky. Tento trojfázový elektromotor sa dá prispôsobiť projektom, kde je potrebné využiť aj ďalšie napäťové úrovne v rámci technického riešenia, najmä pri kombinácii s rozvádzačmi a meničmi v ťažkej priemyselnej praxi. Výsledkom je jednoduchšia integrácia do technologických celkov, ktoré sú často projektované pre dlhý životný cyklus a minimálne zásahy do mechanickej časti.
Model H17RL Compact PRO je preto vhodný aj tam, kde sa v rámci jedného závodu používajú rozdielne štandardy napájania. Takéto riešenie skracuje čas prípravy projektu a uľahčuje nasadenie do nových aj modernizovaných liniek. Pre prevádzkovateľa to znamená menej úprav na úrovni zariadenia a väčšiu flexibilitu pri výbere konfigurácie pohonu.
Elektromotor 700 otáčok pre ťažké procesné aplikácie
Táto výkonová trieda nachádza uplatnenie v miestach, kde treba dodať stabilný krútiaci moment a súčasne udržať rozumné rozmery celého pohonu. Vďaka tomu sa motor používa v odvetviach, kde sa počíta s nepretržitou prevádzkou, vysokou zaťažiteľnosťou a presným dimenzovaním sústavy. Pre návrhárov aj údržbu je dôležité, že základné konštrukčné riešenie podporuje dlhodobý servisný interval a predvídateľné správanie v prevádzke.
- Hlavné mlyny pre spracovanie sypkých materiálov.
- Veľké dopravníkové linky v cementárenskej výrobe.
- Kompresorové jednotky pre technologický vzduch.
- Čerpadlové agregáty pre vodárenské a priemyselné okruhy.
- Drviče a triediace zariadenia v ťažkej úprave materiálu.
- Ventilátorové zostavy pre odsávanie a procesné vetranie.
VYBO Electric a servisné prvky pre dlhodobú spoľahlivosť
Pre projekty, kde sa sleduje teplota vinutia aj ložísk, je dostupné príslušenstvo v podobe 6xPT100 vo vinutí, 1xPT100 v NDE ložisku, 1xPT100 v DE ložisku, antikondenzačného ohrievača a 3xPTC termistor. Takéto vybavenie pomáha udržať prevádzku pod kontrolou najmä v prostredí s vyššou vlhkosťou, častým štartovaním alebo s požiadavkou na presné sledovanie tepelného stavu. Pre údržbové tímy to znamená lepšiu diagnostiku a rýchlejšiu reakciu na zmeny v zaťažení.
Asynchrónny elektromotor s klietkovým rotorom v sérii H17RL Compact PRO prináša riešenie, ktoré je dobre použiteľné v modernizáciách aj v nových technologických celkoch. VYBO Electric tu spája robustnú mechaniku, vhodné elektrické parametre a praktické možnosti monitorovania do produktu, ktorý zapadá do požiadaviek veľkých fabrík. Využite ponuku a posuňte svoj pohon k stabilnému výkonu, ktorý podporí dlhú a spoľahlivú prevádzku.
