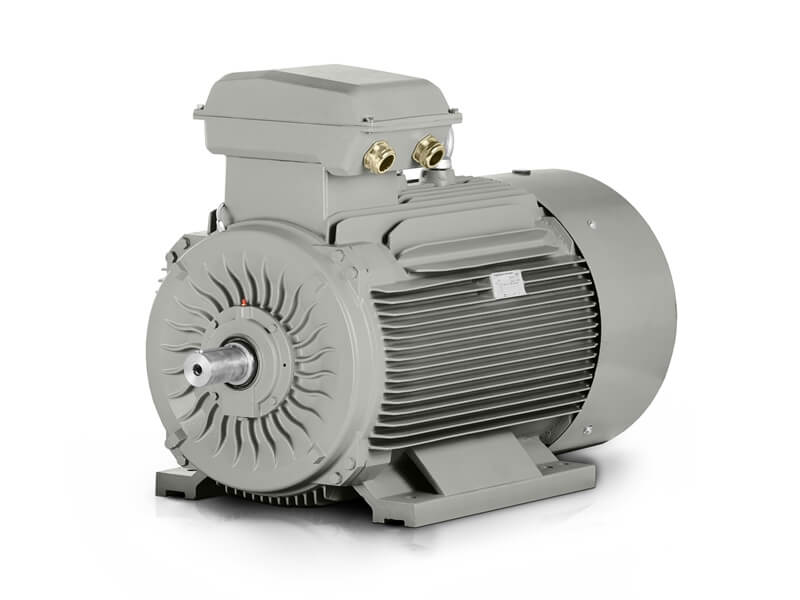

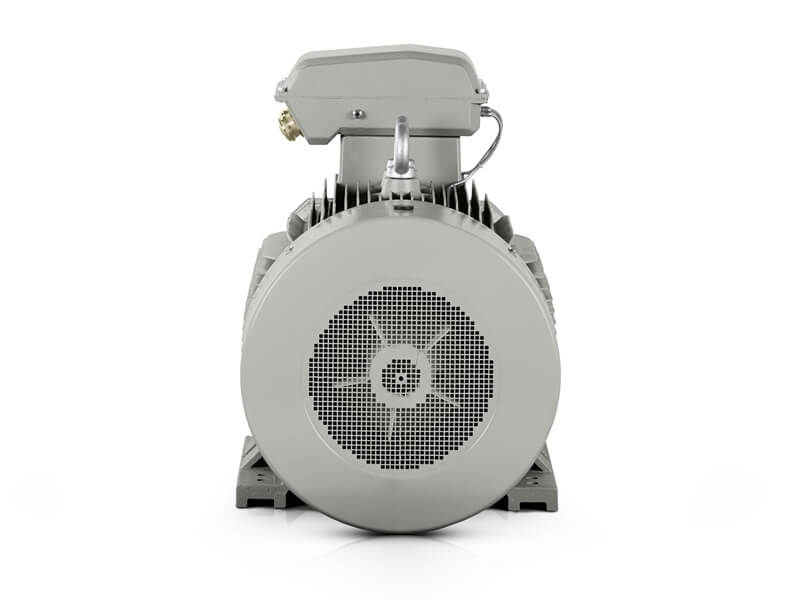

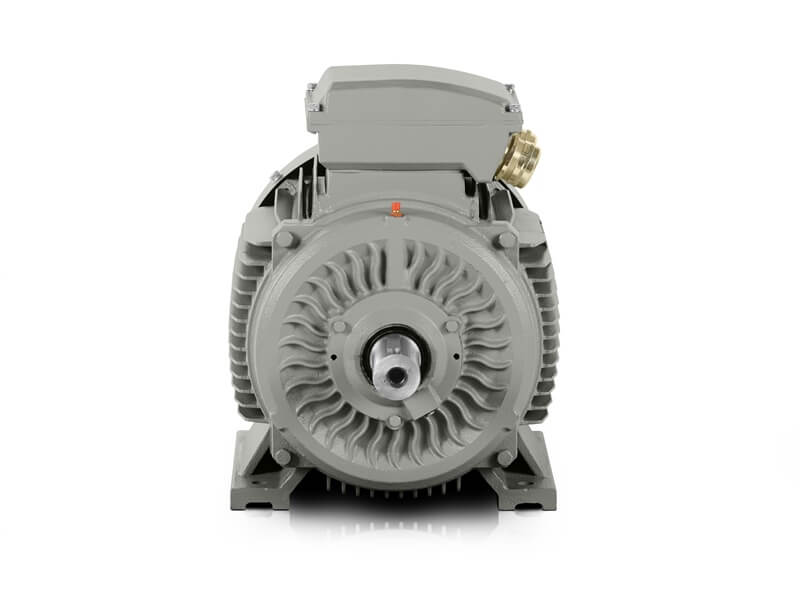

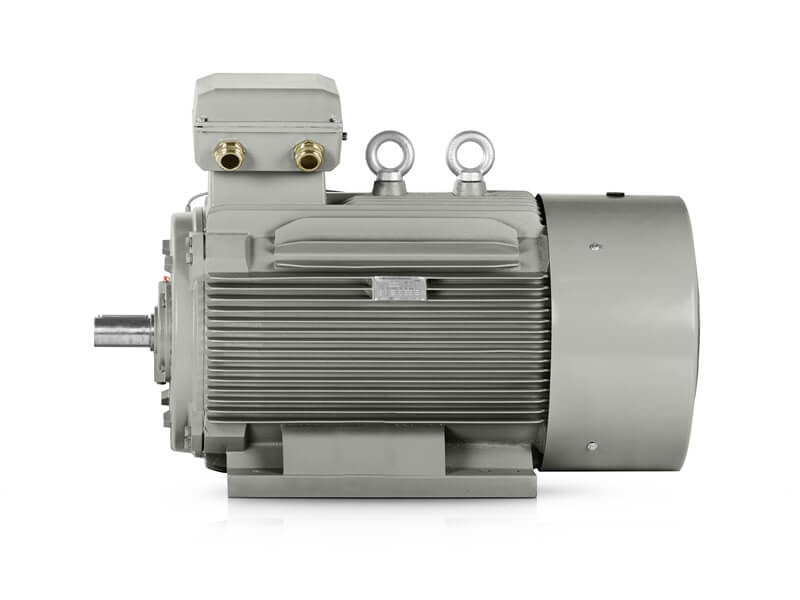

Typ elektromotora: 1LC-315L1-8, 90 kW
| Všeobecné dáta | |
| Typ | 1LC-315L1-8 |
| Rám (mm) | 315 |
| Elektrické dáta | |
| Výkon (kW) | 90 |
| Menovitý prúd 400 V (A) | 169 |
| Menovitý prúd 690 V (A) | 98 |
| Rýchlosť (rpm) | 735 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 400/690 |
| Pripojenie | △/Y |
| Zvratový moment (maximálny) | 2 |
| Moment nakrátko | 1,8 |
| Prúd nakrátko | 6,4 |
| Zotrvačnosť rotora (kg/m2) | 6,37 |
| Výkonnosť | |
| Efektívnosť (100%) | 93,8 |
| Účinník (100%) | 0,82 |
| Príslušenstvo | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Zvýšenie teploty | B |
| Inštalácia | IM B (Na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Izolačná trieda | F |
| Typ chladenia | IC411 |
| Hmotnosť balenia (kg) | 1027 |
| Rozmery balenia (mm) | 1450*750*1040 |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD, softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Káblové priechodky | 2-M63X1.5 |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6319-C3/6319-C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
90 kW, efektivita 93,8 % a rám 315 mm pre veľké 8-pólové pohony
Elektromotor 1LC-315L1-8 je trojfázový 8-pólový elektromotor s výkonom 90 kW, menovitými otáčkami 735 ot./min a rámom 315 mm. Táto kombinácia parametrov smeruje motor do nízkootáčkových pohonných celkov, kde sa vyžaduje súvislý prenos výkonu, pokojnejší pracovný rytmus a stabilita pri dlhodobom zaťažení. Dôležitú úlohu tu hrá aj efektivita 93,8 % a účinník 0,82, ktoré spolu s výkonom 90 kW vytvárajú prevádzkový profil vhodný pre rozsiahlejšie procesné zostavy s pravidelným chodom. V sérii 1LC PRO ide o vyhotovenie pre veľké priemyselné pohony, kde sa spája výkonová úroveň, pevný mechanický základ a vyrovnané elektrické správanie.
Efektivita, účinník a pracovný režim
Efektivita 93,8 % a účinník 0,82 podporujú prevádzku, pri ktorej motor dlhodobo prenáša vysoký výkon v ustálenom režime. Pri 8-pólovom vyhotovení a frekvencii 50 Hz ide o pracovný charakter orientovaný na nižšiu rýchlosť a pravidelný výkonový tok, nie na rýchlobežné nasadenie. Hlučnosť 82 dB(A) zodpovedá výkonu 90 kW aj mechanickému rozsahu rámu 315 mm, takže akustický prejav zapadá do kategórie veľkých nízkootáčkových elektromotorov. Elektromotor pracuje v režimoch S1, S2, S3 a S4-S9, preto pokrýva trvalý aj prerušovaný pracovný cyklus podľa charakteru prevádzky.
Napájanie, prúd a prevádzkové zaťaženie
Motor pracuje pri napájaní 400/690 V so zapojením Δ/Y. Menovitý prúd dosahuje 169 A pri 400 V a 98 A pri 690 V, čo priamo zodpovedá výkonu 90 kW a rozsahu elektrického zaťaženia, s ktorým sa pri tomto modeli počíta. Menovité otáčky 735 ot./min potvrdzujú, že ide o 8-pólový asynchrónny elektromotor určený pre procesy, v ktorých má byť výkon dostupný plynulo a bez kolísania pracovného režimu. V trojfázových sieťach tak tento model vytvára základ pre stabilnú prevádzku veľkých nízkootáčkových zostáv.
- Výkon motora: 90 kW
- Menovité napätie: 400/690 V
- Zapojenie: Δ/Y
- Menovitý prúd: 169 A pri 400 V / 98 A pri 690 V
- Menovité otáčky: 735 ot./min
- Frekvencia: 50 Hz
Zotrvačnosť rotora a správanie pri nábehu
Zotrvačnosť rotora 6,37 kg*m² patrí pri modeli 1LC-315L1-8 medzi kľúčové mechanické údaje. Pri výkone 90 kW a ráme 315 mm priamo súvisí s odozvou motora pri rozbehu aj počas ustáleného chodu. Pomer rozbehového momentu 1,8, pomer zvratového momentu 2 a pomer rozbehového prúdu 6,4 vytvárajú profil vhodný pre istý nábeh a následné držanie pracovného bodu pri vyššom zaťažení. V praxi to znamená 8-pólový elektromotor pripravený na prevádzku, kde sa sleduje pravidelný záber, stabilita pri štarte a rovnomerné správanie počas dlhšieho pracovného cyklu.
Rám 315 mm a logistický rozsah
Konštrukčná veľkosť 315 mm určuje mechanickú platformu tohto elektromotora a zároveň napovedá, že ide o riešenie pre veľké pohonné uzly s pevným osadením. Hmotnosť balenia 1027 kg a rozmery balenia 1450 × 750 × 1040 mm zodpovedajú výkonovej úrovni aj fyzickému rozsahu motora. Takéto vyhotovenie sa uplatní tam, kde motor tvorí nosnú časť technologickej zostavy a kde sa prirodzene počíta s robustným priestorovým aj hmotnostným profilom. Smer otáčania na obe strany zároveň rozširuje možnosti začlenenia do rozdielnych usporiadaní pohonu.
Prevádzkové podmienky a vyhotovenie 1LC PRO
Prevádzkový faktor 1,0, okolitá teplota do +65 °C, nadmorská výška do 1000 m a vibrácie 2,8 mm/s v triede A vytvárajú pracovný rámec pre stabilnú prevádzku vo väčších priemyselných celkoch. Krytie IP55 chráni vnútorné časti pred prachom a striekajúcou vodou, chladenie IC411 podporuje odvod tepla počas chodu a izolačná trieda F spolu s nárastom teploty B zodpovedajú dlhšiemu zaťaženiu. Pri modeli 1LC-315L1-8 séria 1LC PRO využíva liatinový rám a spevnenú rotorovú klietku, čo podporuje pevnosť konštrukcie a stabilitu rotačnej časti pri pravidelnom pracovnom nasadení. Dôležité je aj zázemie overeného výrobcu a distribútora VYBO Electric, ktoré pri tejto výkonovej úrovni prirodzene nadväzuje na požiadavku spoľahlivej dlhodobej prevádzky.
Elektromotor 1LC-315L1-8 spája výkon 90 kW, napájanie 400/690 V, menovité otáčky 735 ot./min a rám 315 mm do riešenia pre veľké 8-pólové pohony s pravidelným zaťažením. Význam tu má efektivita 93,8 %, priaznivý účinník, vysoký menovitý prúd aj veľká zotrvačnosť rotora. Séria 1LC PRO pri tomto modeli smeruje k pevnému mechanickému základu, vyrovnanému elektrickému správaniu a dlhodobej prevádzkovej stabilite.
