Elektromotor 75 kW, 1480 ot./min, 400/690 V, 1LC-280S-4

Dlhý popis produktu

Elektromotor 1LC-280S-4 s rámom 280 mm pre stabilné osadenie do veľkých priemyselných technológií

Elektromotor 1LC-280S-4 zo série 1LC PRO je 4-pólové vyhotovenie určené pre prevádzky, v ktorých má rozhodujúci význam pevná konštrukčná báza, stabilné uloženie pohonu a istota pri dlhodobom zaťažení. Výkon 75 kW, menovité otáčky 1480 ot./min. a konštrukčná veľkosť rámu 280 mm ho predurčujú pre zariadenia, kde sa motor stáva nosnou súčasťou technologického uzla. Takýto charakter je dôležitý pri ventilátorových komorách, čerpacích agregátoch, dopravníkových tratiach, miešacích zostavách, odsávacích systémoch, baliacich a triediacich linkách aj pri pomocných pohonoch väčších výrobných celkov, kde sa od motora očakáva mechanická stabilita aj prevádzková odolnosť.

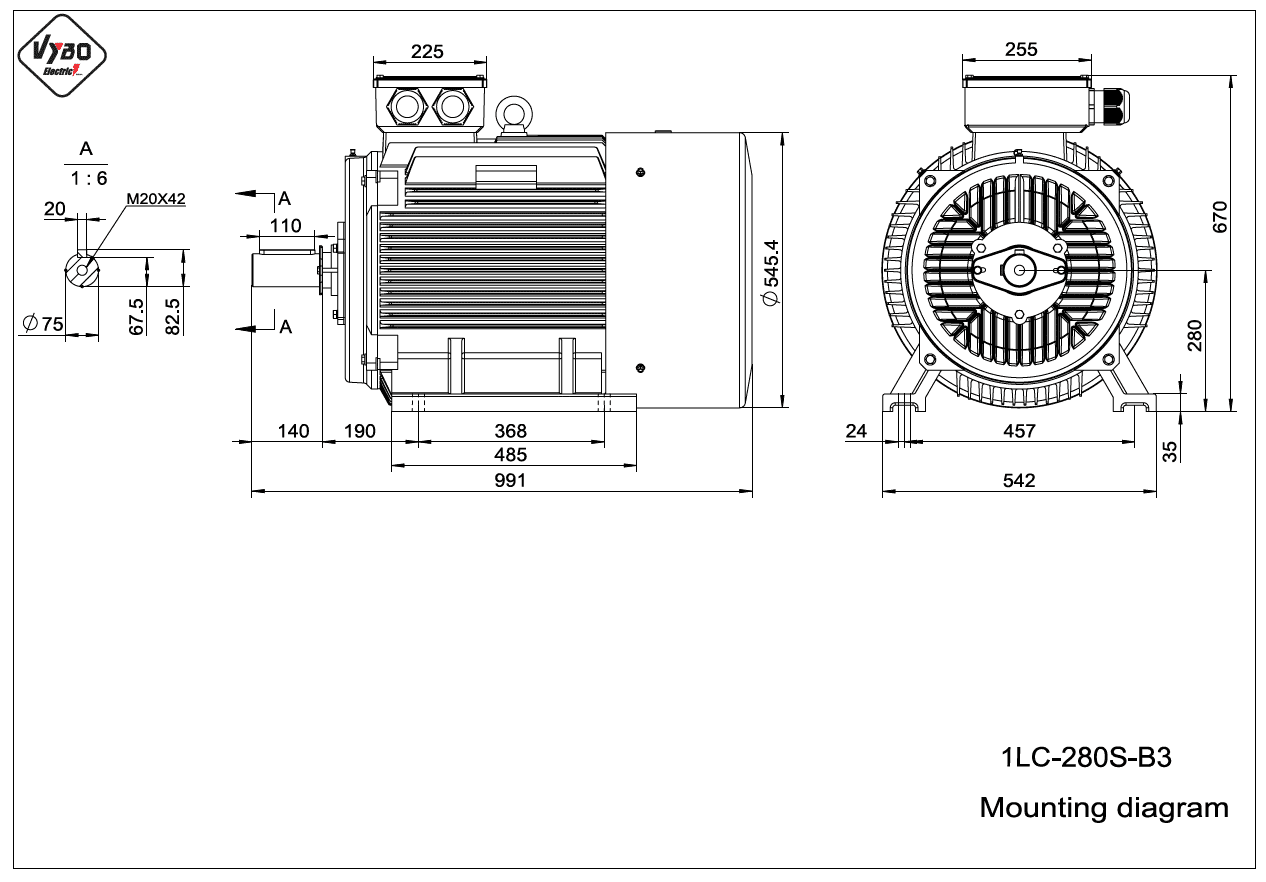

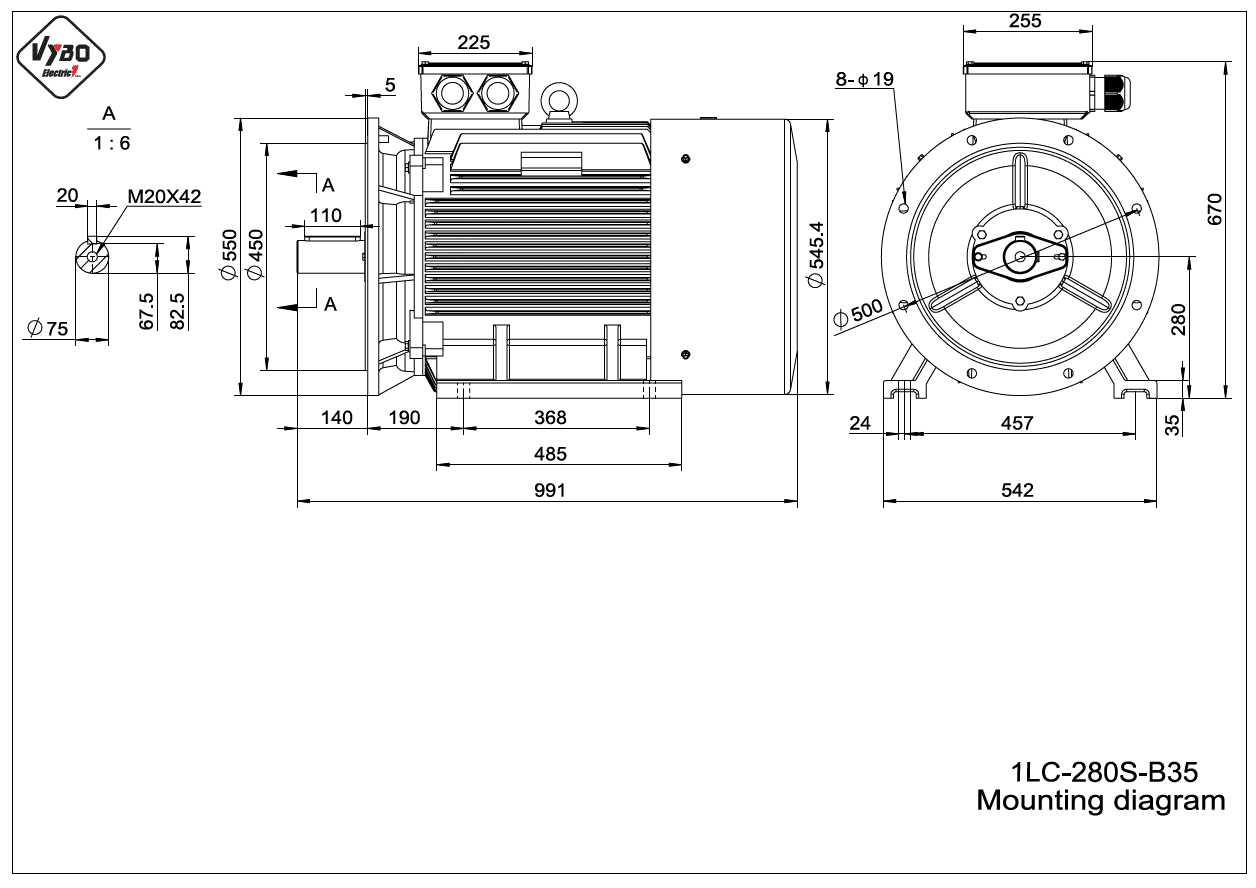

Rám 280 mm ako základ konštrukčnej istoty

Konštrukčná veľkosť 280 mm vytvára pevnú základňu pre technológie, pri ktorých už mechanické osadenie výrazne ovplyvňuje správanie celého zariadenia. Pri motoroch tejto kategórie má význam nielen samotný výkon, ale aj to, ako spoľahlivo dokáže pohon niesť prevádzkové zaťaženie počas dlhých cyklov alebo nepretržitého chodu. Rám 280 mm preto predstavuje dôležitý montážny a prevádzkový parameter pri zariadeniach, ktoré pracujú vo viaczmennej prevádzke, v kontinuálnom procese alebo v prostredí s pravidelnou záťažou.

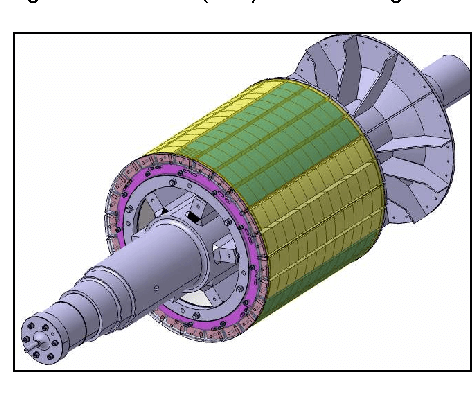

Na strane DE aj NDE sú použité ložiská 6317-C3, ktoré podporujú stabilné uloženie rotora pri dlhodobom zaťažení. V kombinácii so zotrvačnosťou rotora 1,12 kg*m² ide o riešenie, ktoré dáva technológii pokojnejší a predvídateľnejší mechanický základ. Tento údaj má priamy význam pri prenose výkonu do ventilátorov, čerpadiel, miešadiel alebo dopravníkov, kde sa motor nespúšťa len do ľahkého režimu, ale vstupuje do pracovného stavu so zreteľným odporom a s požiadavkou na stabilný chod po rozbehu.

Robustnosť modelu potvrdzuje aj logistická stránka dodávky. Hmotnosť balenia 508 kg a rozmery balenia 1100 × 650 × 850 mm sú dôležité pre plánovanie manipulácie, prepravy a montáže. Pri väčších technologických zostavách alebo pri servisnej výmene v existujúcej prevádzke ide o údaje, ktoré pomáhajú zosúladiť technický návrh s reálnymi podmienkami osadenia motora do zariadenia.

Mechanická odolnosť série 1LC PRO v prevádzkovom význame

Séria 1LC PRO je postavená na liatinovom ráme, vystužených ložiskových štítoch z liatiny, zosilnených pätkách elektromotora a zosilnenom kryte svorkovnice. Pri modeli 1LC-280S-4 majú tieto prvky priamy význam pre dlhodobú prevádzkovú spoľahlivosť, pretože podporujú pevnú mechanickú stabilitu v aplikáciách s vyšším zaťažením. Spevnená rotorová klietka, oceľový kryt ventilátora, strojné navíjanie a vysoká čistota medi vo vinutí dopĺňajú konštrukciu, ktorá je pripravená na každodenné priemyselné nasadenie.

Takýto konštrukčný základ je dôležitý všade tam, kde sa pohon stáva súčasťou technologického celku s nepretržitým alebo opakovaným pracovným rytmom. Pri čerpacích staniciach, ventilátorových sústavách, dopravníkoch, triediacich linkách alebo miešacích uzloch je spoľahlivosť mechanickej časti rovnako dôležitá ako samotný výkonový parameter. Tento elektromotor preto vyhovuje zariadeniam, ktoré potrebujú pevný rámec pre dlhodobý chod, nielen vysoký výkon na papieri.

Krytie IP55, chladenie IC411, izolačná trieda F a nárast teploty B vytvárajú jasne definovaný prevádzkový rámec pre dlhodobé priemyselné použitie. Prevádzkové režimy S1, S2, S3 a S4 až S9 umožňujú zaradiť motor do kontinuálneho aj prerušovaného pracovného režimu podľa charakteru technológie. Motor je určený pre okolitú teplotu do +65 °C a pre prevádzku do nadmorskej výšky 1000 m, čo poskytuje spoľahlivý základ pre projekčné, montážne aj servisné rozhodnutia.

Elektrické parametre ako podpora stabilnej integrácie

Motor pracuje s menovitým napätím 400/690 V, zapojením △/Y a frekvenciou 50 Hz, čo zodpovedá štandardnému trojfázovému nasadeniu v priemyselnej sieti. Menovitý prúd 131 A pri 400 V a 76 A pri 690 V ukazuje, že ide o riešenie pre výkonnejšie technologické vetvy, pri ktorých je potrebné správne dimenzovanie napájania, istenia a pripojenia. Elektrickú integráciu podporujú aj káblové priechodky 2-M63X1.5, ktoré zodpovedajú veľkosti a výkonovej úrovni motora.

Pomer rozbehového momentu 2,2, zvratového momentu 2,3 a pomer rozbehového prúdu 6,8 poskytujú dôležitý obraz o správaní motora pri štarte. Pri väčších ventilátoroch, čerpadlách, dopravníkoch alebo miešadlách ide o údaj, ktorý pomáha pri voľbe vhodného spôsobu spúšťania a pri posúdení nábehu do pracovného režimu. Elektromotor je vhodný na spúšťanie DOL a zároveň na riadenie frekvenčným meničom alebo softštartérom, takže spôsob štartu a regulácie sa dá prispôsobiť reálnym nárokom technológie. Účinnosť 93,6 %, účinník 0,88 a hlučnosť 86 dB dopĺňajú technický obraz motora pripraveného na stabilné priemyselné nasadenie.

Robustný základ pre náročnú prevádzku skladom

Elektromotor VYBO Electric 1LC-280S-4 spája rám 280 mm, ložiská 6317-C3, zotrvačnosť rotora 1,12 kg*m² a výkon 75 kW do riešenia, ktoré je pripravené na stabilné osadenie vo väčších priemyselných technológiách. Model je skladom s rýchlou expedíciou a predstavuje vhodnú voľbu pre prevádzky, ktoré potrebujú robustný 4-pólový elektromotor s pevným konštrukčným základom, spoľahlivým chodom a odborným dodaním značky VYBO Electric.
