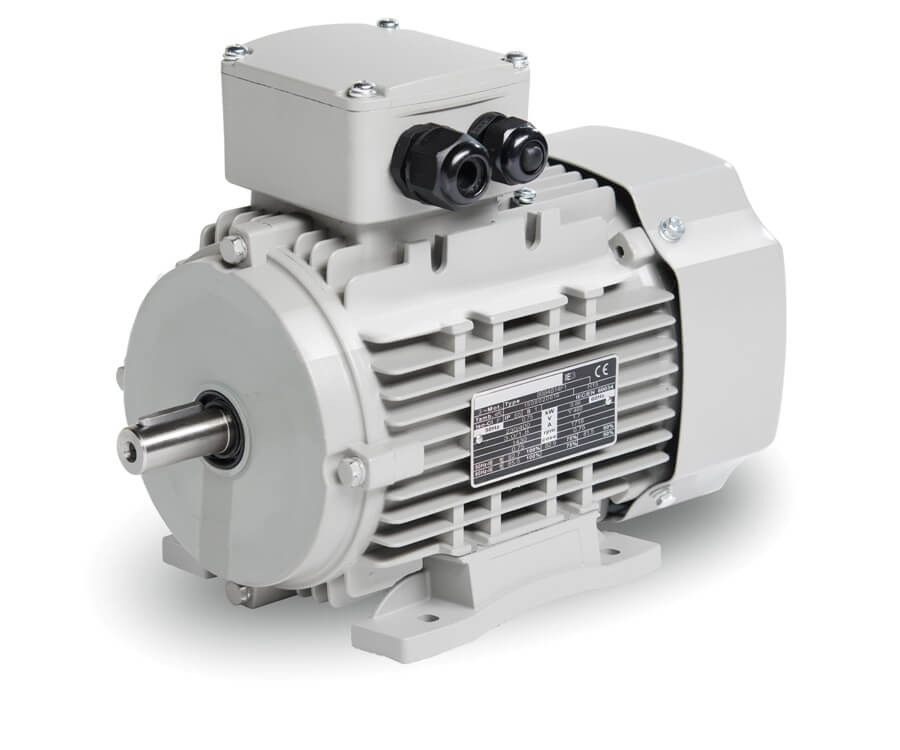

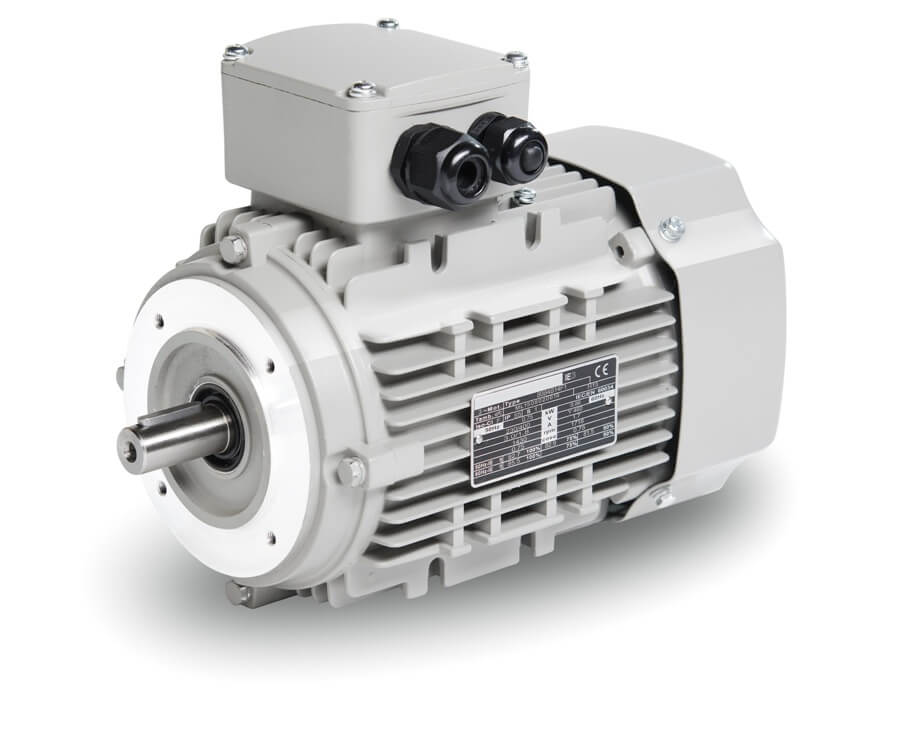

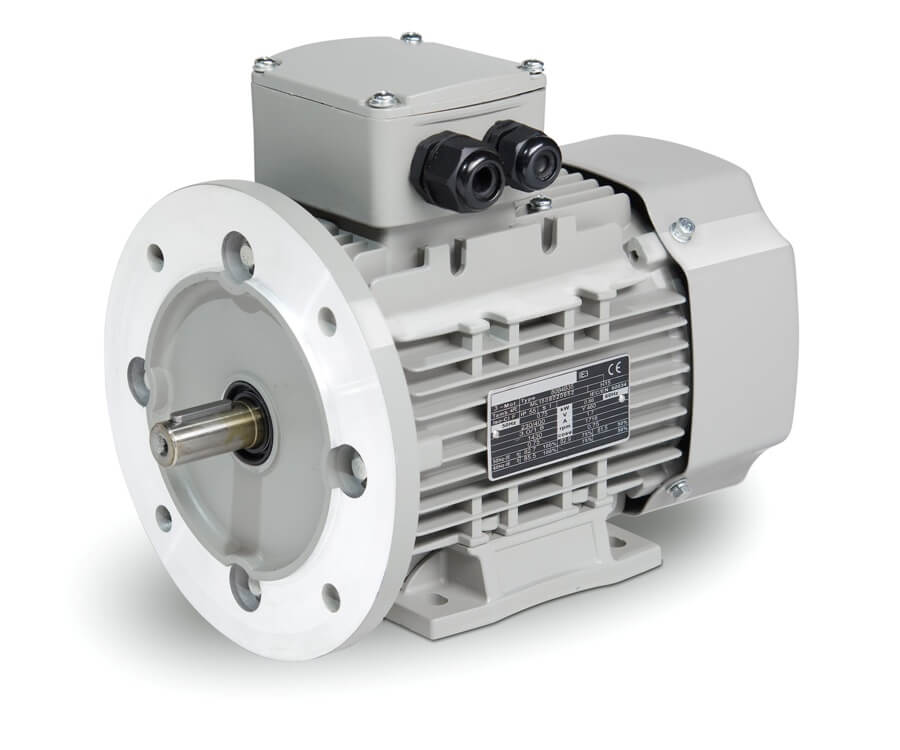

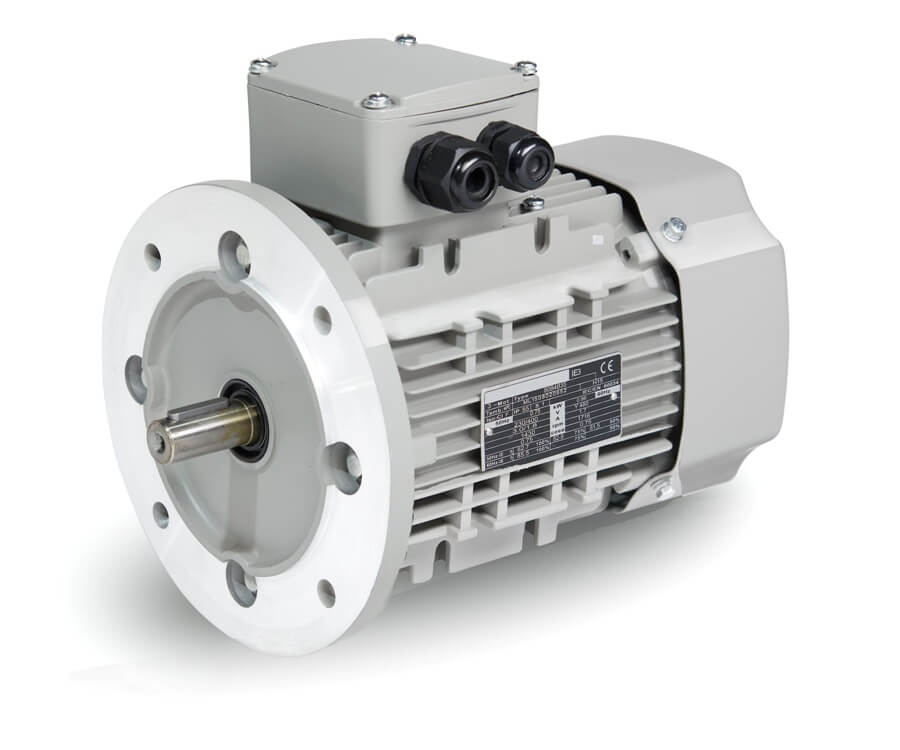

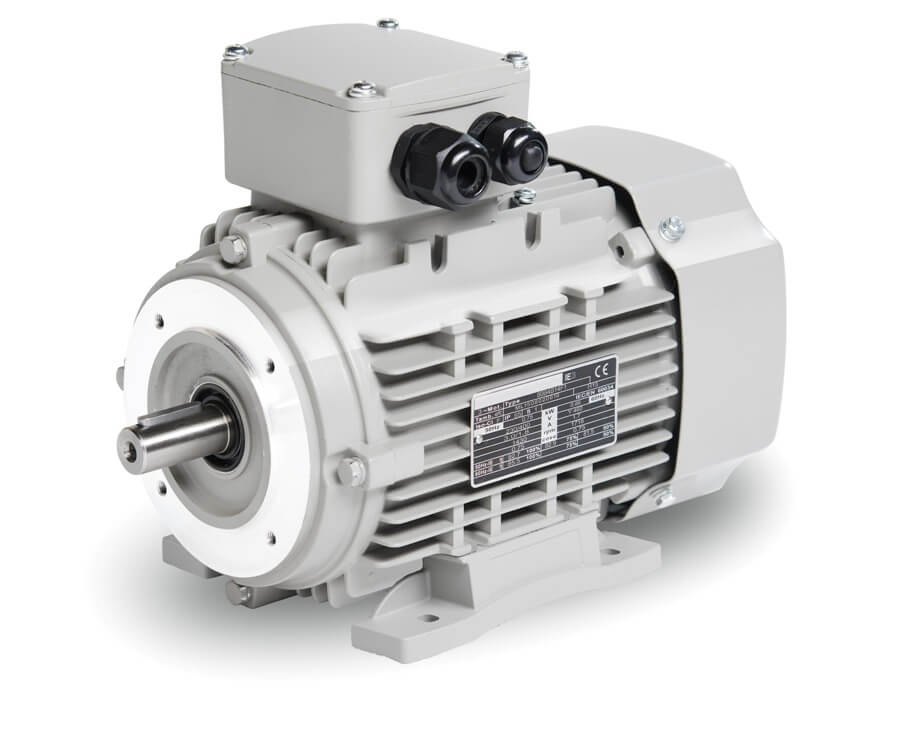

Elektromotor 0,18 kW, 645 ot./min, 400 V, 1AL-80M1-8

Dlhý popis produktu

Elektromotor pre plynulý a kontrolovaný chod

Elektromotor 1AL-80M1-8 s výkonom 0,18 kW patrí medzi 8-pólové riešenia určené pre prevádzky, kde je dôležitý pokojný beh, nižšie otáčky a predvídateľná reakcia pohonu. Menovité otáčky 645 ot./min pri frekvencii 50 Hz dávajú tomuto modelu charakter pomalobežného priemyselného motora, ktorý sa hodí do zariadení s dôrazom na rovnomerný chod. Uplatnenie nachádza napríklad v menších dopravníkoch, dávkovačoch, triediacich stoloch, posuvných moduloch výrobných liniek, baliacich jednotkách, rotačných pracovných stoloch, miešadlách s ľahším zaťažením, ventilátorových sekciách, odsávacích moduloch aj pri menších čerpacích zostavách. V takýchto aplikáciách nie je rozhodujúca vysoká rýchlosť, ale pravidelnosť pohybu a stabilita pri dlhšej prevádzke.

Napájanie a zaradenie do technológie

Motor je navrhnutý pre 230/400 V pri 50 Hz a využíva zapojenie Δ/Y. Menovitý prúd je 1,37 A pri 230 V a 0,79 A pri 400 V, čo uľahčuje výber istenia, spínacích prvkov aj návrh napájania v bežnej priemyselnej sieti. V prevádzke je dôležité, že tento model možno spúšťať priamym rozbehom DOL, riadiť frekvenčným meničom alebo zaradiť so softštartérom. To dáva väčšiu voľnosť pri návrhu stroja. Pri jednoduchom zariadení môže motor pracovať v priamom zapojení, pri citlivejšej mechanike sa dá rozbeh zjemniť a pri technológiách s potrebou nastavenia pracovného tempa je možné využiť menič. Takéto riešenie je praktické pri dávkovaní materiálu, plynulom posuve výrobku, jemnom pohone otočného prvku aj pri zariadeniach, kde sa motor často zapína a vypína.

Rozbeh, moment a správanie pri zaťažení

Pomer rozbehového momentu 1,9 a pomer zvratového momentu 1,8 voči menovitému momentu znamenajú, že motor má istotu pri nábehu aj pri bežných zmenách zaťaženia. Pomer rozbehového prúdu 3,3 pomáha odhadnúť elektrické správanie pri štarte a správne nastaviť ochranné prvky v technológii. Tento model je určený pre parabolickú alebo lineárnu krivku zaťaženia, preto sa prirodzene hodí na pohon ventilátorov, obehových čerpadiel, menších dopravných úsekov, navíjacích mechanizmov, podávacích stolov alebo ľahších miešacích zostáv. V prevádzke to znamená, že motor pracuje tam, kde treba udržať pohyb bez prudkých rázov, s dostatočnou rezervou pre rozbeh a s dobrým základom pre dlhší pracovný cyklus. Výkon 0,18 kW má v takomto nasadení jasný význam. Nie je určený na hrubý silový prenos, ale na spoľahlivé a presné plnenie menších pohonných úloh v priemyselnom prostredí.

Ochrana a pracovné podmienky

Pre stabilnú priemyselnú prevádzku je podstatné aj krytie a tepelná odolnosť. Tento elektromotor má stupeň krytia IP55, takže je pripravený na prostredie, kde sa bežne objavuje prach, vlhkosť a prevádzkové nečistoty. Chladenie IC411 podporuje účinný odvod tepla pri štandardnom nasadení a izolačná trieda F spolu s nárastom teploty B vytvára vhodný základ pre spoľahlivý chod. Prevádzkový faktor je 1,0 a motor je určený pre režimy S1, S2, S3 a S4-S9, čo rozširuje možnosti nasadenia od trvalého chodu až po cyklické pracovné režimy. Použitie je možné pri okolitej teplote do +65 °C a v nadmorskej výške do 1000 m. Hlučnosť 52 dB(A) pomáha udržať kultivovaný chod zariadenia najmä tam, kde sú jednotlivé stroje umiestnené bližšie k obsluhe alebo v kompaktnej výrobe.

Kompaktná konštrukcia a mechanická istota

Model využíva rám 80 mm, preto dobre zapadá do zariadení s obmedzeným montážnym priestorom. Stabilitu rotačnej časti podporujú ložiská 6204-2Z na strane DE aj NDE. Vibrácie 2,8 mm/s v triede A prispievajú k pokojnému chodu po spojení s remenicou, spojkou alebo ďalším prenosovým prvkom. Smer otáčania je možný na obe strany a vyváženie s polovičným perom pomáha pri bežnom napojení na mechaniku. Súčasťou vyhotovenia sú káblové priechodky 2-M20X1.5. Zotrvačnosť rotora 0,0025 kg/m² podporuje svižnú reakciu pri rozbehu aj pri zmene pracovného stavu. Pri manipulácii pomáhajú kompaktné rozmery balenia 320 × 220 × 260 mm a hmotnosť balenia 13 kg. Ložiskové uloženie je pripravené s mazivom na lithiovom základe č. 2. Tento model je súčasťou série 1AL OPTIMAL, ktorá predstavuje profesionálne nízkonapäťové elektromotory VYBO Electric v hliníkovom ráme pre štandardné aj náročnejšie prevádzky.

Elektromotor 1AL-80M1-8 je vhodnou voľbou pre technológie, kde rozhoduje plynulý pohyb, kompaktné rozmery a istota pri každodennom nasadení. Spája nízke otáčky, priemyselné krytie IP55, flexibilné možnosti riadenia a mechanicky stabilné vyhotovenie, ktoré sa dobre začlení do rôznych výrobných a obslužných zariadení.
