Elektromotor 3 kW, 710 ot./min, 400 V, 1AL-132M-8

Dlhý popis produktu

Pevný základ pre pomalobežné technológie s pravidelným pracovným cyklom

Elektromotor 1AL-132M-8 je určený pre prevádzky, v ktorých sa pohon nehodnotí podľa rýchlosti, ale podľa stability, pokojného správania a schopnosti pracovať dlhodobo v ustálenom režime. Výkon 3 kW pri menovitých otáčkach 710 ot./min vytvára z tohto 8-pólového modelu riešenie vhodné pre technológie, kde sa materiál posúva, premiešava, cirkuluje alebo dávkuje v pravidelnom tempe. Takýto charakter sa uplatní pri skrutkových dopravníkoch, pásových trasách, miešacích jednotkách, obehových čerpadlách, vetracích zostavách, odsávacích ramenách, triediacich stoloch, plniacich linkách, pomalobežných rotačných uzloch aj pri pracovných moduloch v baliacej technike. V týchto procesoch má veľký význam to, že pohon netlačí technológiu do prudkých reakcií, ale pomáha jej držať vyrovnaný pracovný rytmus.

Montáž, mechanické uloženie a miesto v stroji

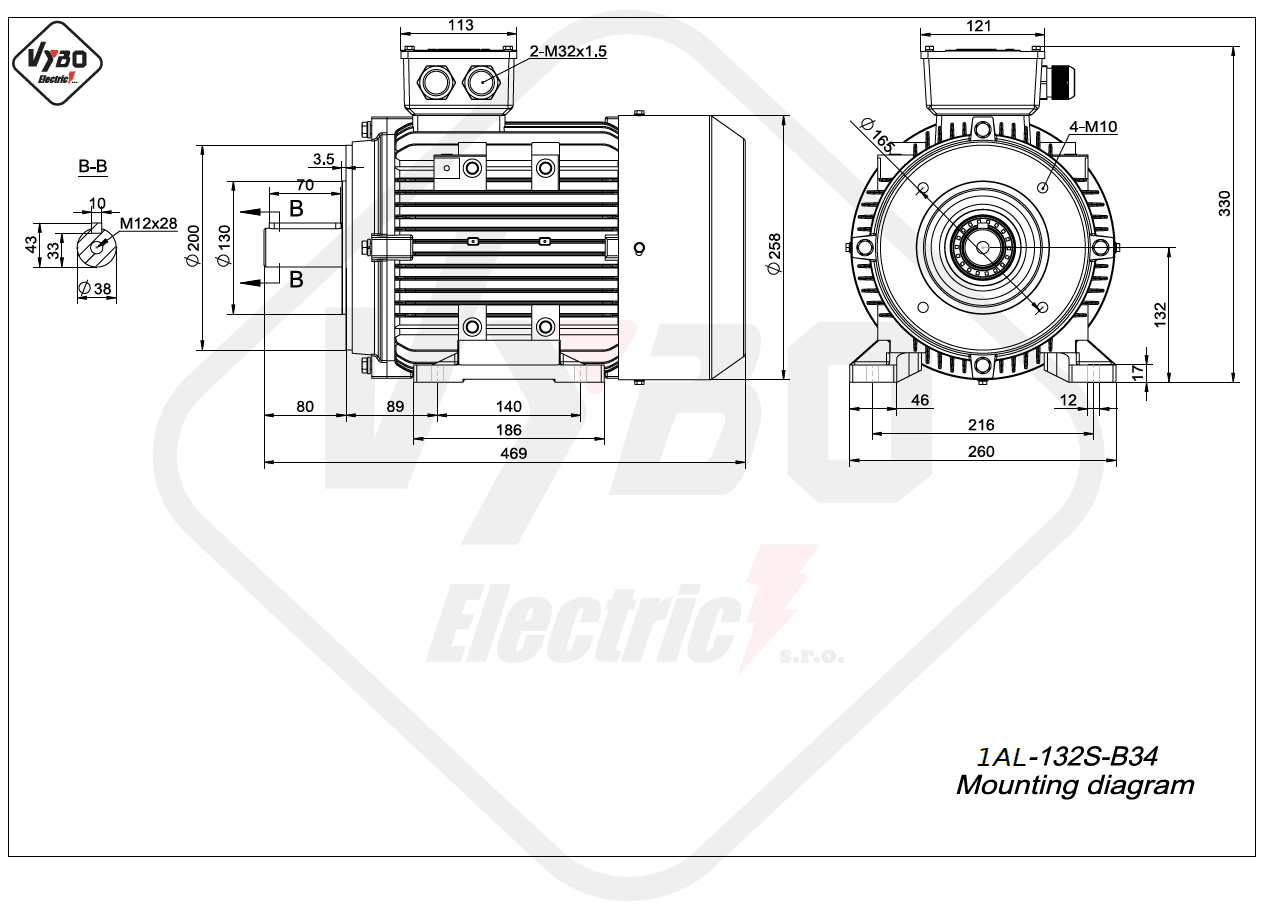

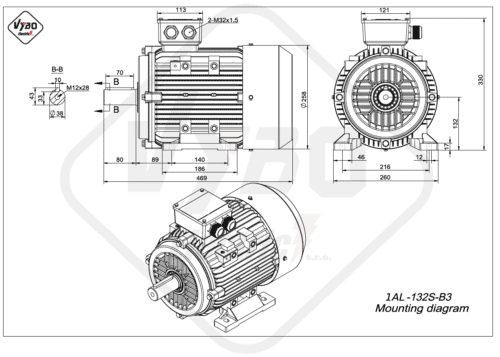

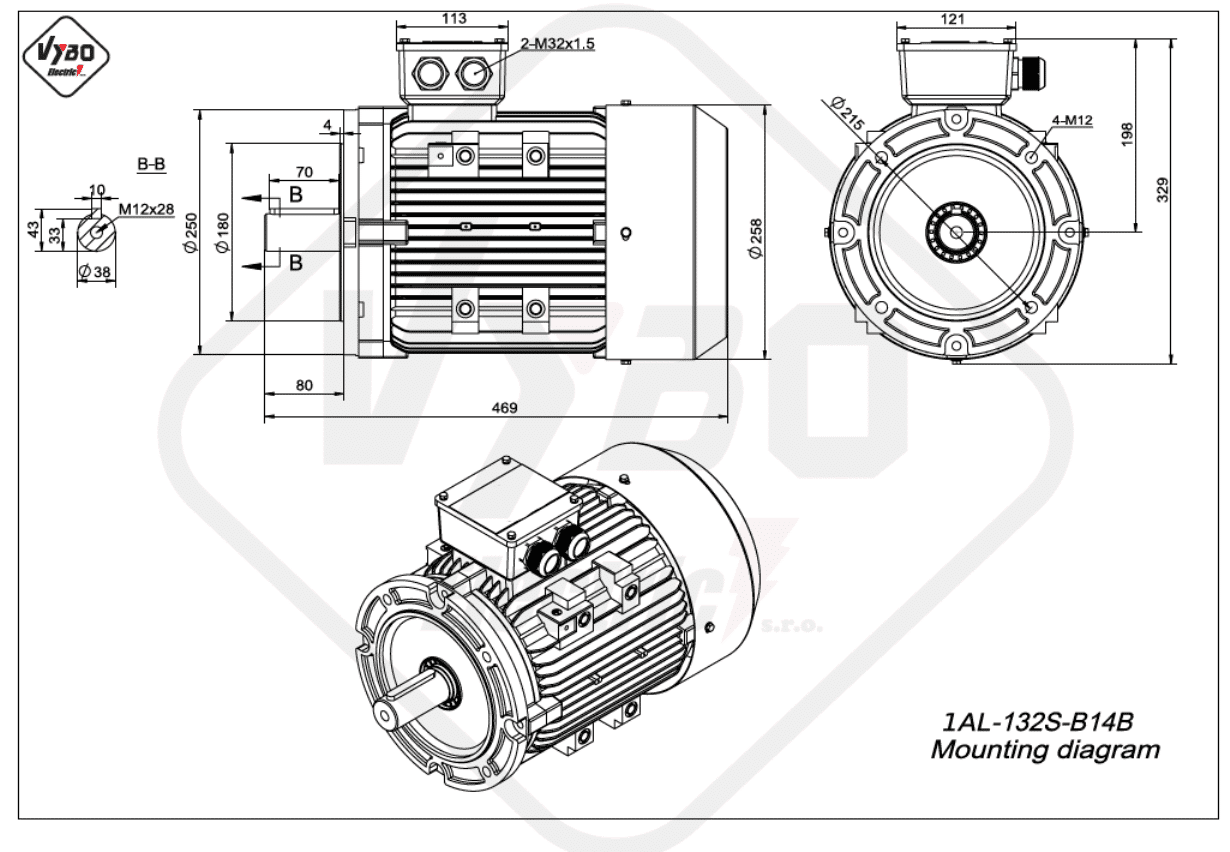

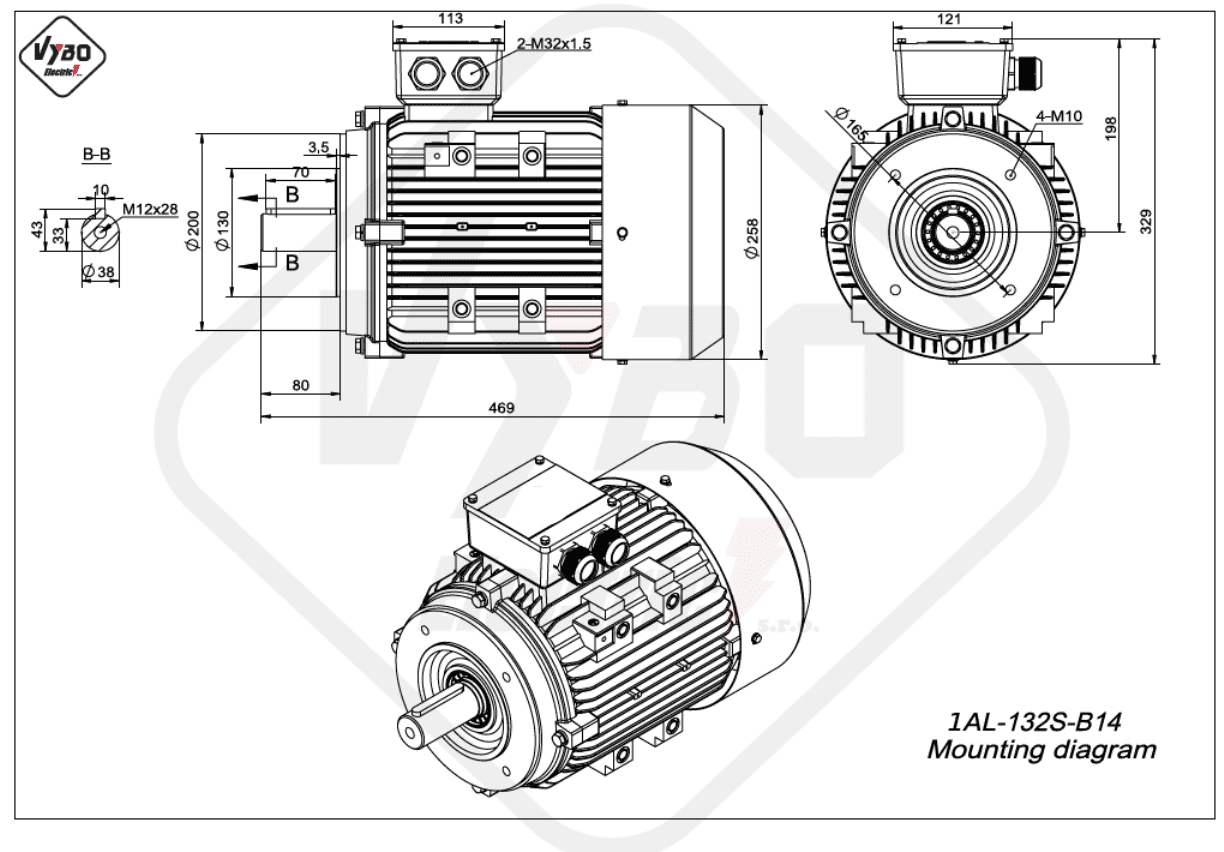

Tento model využíva osovú výšku 132 mm, takže je vhodný tam, kde sa už očakáva pevnejší montážny základ a istota pri prenose pohybu na nadväzujúcu mechaniku. Takáto veľkosť sa dobre uplatní v strojoch s robustnejšou konštrukciou, pri dopravníkoch s dlhšou trasou, pri väčších miešacích nádobách, pri čerpacích okruhoch alebo vo ventilačných zostavách, kde je potrebné spojiť stabilný chod s primeranou výkonovou rezervou. Ložiskové uloženie 6308-2Z na strane DE aj NDE podporuje pokojný rotačný beh a vibrácie 2,8 mm/s v triede A prispievajú k vyrovnanému správaniu po spojení so spojkou, remenicou alebo ďalším prenosovým prvkom. Vyváženie s polovičným perom zodpovedá bežnej priemyselnej montáži a smer otáčania je možný na obe strany, čo uľahčuje začlenenie do rôznych strojových zostáv bez zbytočných konštrukčných obmedzení.

Pri manipulácii, skladovaní a doprave pomáhajú rozmery balenia 540 × 310 × 340 mm a hmotnosť balenia 45 kg. Súčasťou vyhotovenia sú káblové priechodky 2-M32X1.5, takže elektrické pripojenie možno pripraviť v súlade s bežným priemyselným štandardom. Zotrvačnosť rotora 0,0395 kg/m² podporuje vyrovnanú odozvu pri nábehu aj pri zmene pracovného stavu, čo je dôležité najmä tam, kde zariadenie prechádza medzi viacerými fázami pracovného cyklu.

Význam výkonu a otáčok v konkrétnych procesoch

Pri 3 kW a 710 ot./min ide o pohon, ktorý sa prirodzene hodí do procesov s plynulejším prenosom energie. V praxi to znamená, že pri miešaní obsahu nádrže možno lepšie udržať pravidelný pohyb média, pri dopravníku sa materiál posúva v pokojnejšom takte, pri plniacej linke sa ľahšie stabilizuje nadväznosť jednotlivých krokov a pri ventilátorovej alebo čerpacej zostave možno udržať ustálený prevádzkový režim bez zbytočne prudkých zmien. Tento model preto dobre zapadá aj do technológií s dlhým denným chodom, kde je dôležitá opakovateľnosť, rovnomerné zaťaženie a spoľahlivá reakcia pri každom ďalšom spustení.

Pomer rozbehového momentu 2,0 voči menovitému momentu dáva motoru pevnú oporu pri štarte. Pomer zvratového momentu 1,8 pomáha zvládať bežné zmeny pracovného odporu a pomer rozbehového prúdu 6,0 je dôležitý pre správny návrh elektrického spúšťania a ochrany. V technológiách s cyklickým chodom to znamená, že motor sa dá zaradiť aj tam, kde sa zariadenie opakovane rozbieha počas zmeny, kde sa mení zaťaženie podľa fázy procesu alebo kde je potrebné udržať istý rozbeh bez nadmerného mechanického rázu. Model je určený pre parabolickú alebo lineárnu krivku zaťaženia, takže sa dobre uplatní v širokom okruhu priemyselných aplikácií s plynulým alebo pravidelne rozloženým odporom.

Elektrické pripojenie a pracovná odolnosť

Elektromotor 1AL-132M-8 je navrhnutý pre napájanie 230/400 V pri 50 Hz so zapojením Δ/Y. Menovitý prúd dosahuje 12,87 A pri 230 V a 7,4 A pri 400 V, čo dáva jasný podklad pre návrh istenia, stykačov a ochranných prvkov v rozvádzači. Motor je vhodný na DOL, na riadenie frekvenčným meničom aj na použitie so softštartérom. To rozširuje možnosti jeho nasadenia od jednoduchých samostatných strojov až po technológie, v ktorých je potrebné jemnejšie spustenie alebo úprava pracovného tempa. Takéto riešenie je praktické pri dopravných cestách s citlivejším prenosom výrobku, pri dávkovaní materiálu, pri miešaní s premenlivým odporom alebo pri cirkulačných okruhoch, kde je potrebné rozumne nastaviť nábeh celej sústavy.

Pre každodennú prevádzku má význam aj ochrana voči prostrediu. Krytie IP55 pomáha chrániť motor v podmienkach s prachom, vlhkosťou a bežnými prevádzkovými nečistotami. Chladenie IC411 podporuje odvod tepla pri štandardnom zaťažení a kombinácia izolačnej triedy F s nárastom teploty B vytvára vhodný tepelný základ pre pravidelný dlhodobý chod. Prevádzkový faktor 1,0 zodpovedá štandardnému priemyselnému nasadeniu. K dispozícii sú režimy S1, S2, S3 a S4-S9, takže motor možno zaradiť do trvalej prevádzky aj do opakovaných pracovných cyklov. Použitie je určené pre okolitú teplotu do +65 °C a nadmorskú výšku do 1000 m. Hlučnosť 64 dB(A) podporuje kultivovaný chod v halách, kde vedľa seba pracuje viac zariadení.

Model patrí do série 1AL OPTIMAL, ktorá predstavuje profesionálne nízkonapäťové elektromotory VYBO Electric v hliníkovom ráme pre široké priemyselné použitie. Elektromotor 1AL-132M-8 ponúka pevnú mechanickú základňu, vyrovnaný 8-pólový chod a parametre, ktoré dávajú zmysel tam, kde má technológia pracovať pokojne, spoľahlivo a bez zbytočných výkyvov počas celej prevádzky.
