Elektromotor 37 kW, 1475 ot./min, 400/690 V, 1LC-225S-4

Dlhý popis produktu

Elektromotor 1LC-225S-4 pre robustnú prevádzku v náročnom priemyselnom prostredí

Elektromotor 1LC-225S-4 zo série 1LC PRO je 4-pólové vyhotovenie určené pre technológie, v ktorých sa od pohonu očakáva pevná mechanická báza, spoľahlivý dlhodobý chod a stabilné správanie pri pravidelnom zaťažení. Výkon 37 kW, menovité otáčky 1475 ot./min. a konštrukčná veľkosť 225 mm ho predurčujú pre zariadenia, kde motor neplní len podpornú funkciu, ale tvorí dôležitý prevádzkový uzol celej sústavy. Takýto profil sa prirodzene uplatňuje pri ventilátoroch, čerpacích agregátoch, dopravníkoch, miešadlách, odsávacích jednotkách, baliacich linkách, triediacich zariadeniach, plniacich technológiách aj pri pomocných pohonoch vo výrobných a procesných prevádzkach.

Rám 225 mm a ložisková báza pre dlhodobú spoľahlivosť

Konštrukčná veľkosť rámu 225 mm vytvára pevnú základňu pre osadenie do technologických celkov, ktoré pracujú vo viaczmennej prevádzke alebo v dlhých cykloch. Pri takomto nasadení má mechanická stabilita priamy vplyv na pokojný chod, presnosť uloženia a dlhodobejšie zachovanie prevádzkových vlastností. Tento elektromotor preto dáva zmysel všade tam, kde sa výkon prenáša do zariadenia súvislo a kde sa súčasne sleduje prevádzková istota pri trvalom zaťažení.

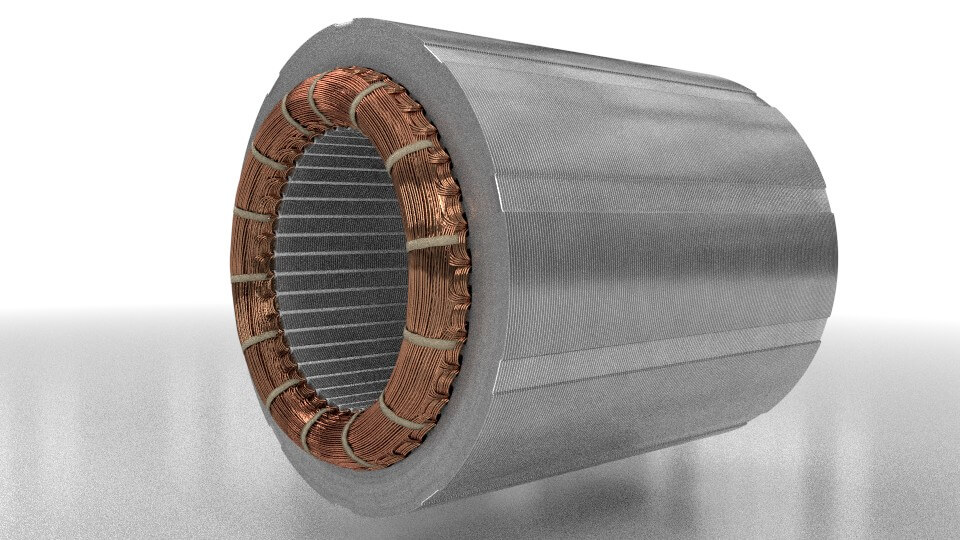

Na strane DE aj NDE sú osadené ložiská 6313-C3, ktoré podporujú stabilné uloženie rotora aj pri pravidelnej záťaži. Séria 1LC PRO využíva liatinový rám, vystužené ložiskové štíty z liatiny, zosilnené pätky elektromotora a zosilnený kryt svorkovnice, takže mechanické riešenie je pripravené na náročné priemyselné procesy. K tomu sa pridáva spevnená rotorová klietka, oceľový kryt ventilátora a strojné navíjanie s dôrazom na čistotu medi vo vinutí. V prevádzke sa tieto prvky premietajú do pevného konštrukčného základu, ktorý je dôležitý pri čerpacích zostavách, miešacej technike, ventilátorových systémoch aj pri dopravníkových trasách.

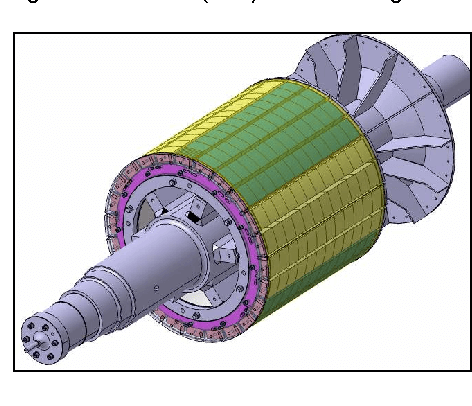

Významným údajom pre stabilitu pohonu je aj zotrvačnosť rotora 0,406 kg*m². Tento parameter pomáha lepšie posúdiť správanie motora pri rozbehu aj pri prenose výkonu do mechanickej časti zariadenia. V praxi to má význam najmä tam, kde sa rozbeh spája s pravidelným prevádzkovým odporom a kde sa vyžaduje pokojný prechod do ustáleného chodu bez nežiaduceho kolísania sústavy.

Robustný charakter modelu potvrdzujú aj logistické údaje. Hmotnosť balenia 288 kg a rozmery balenia 920 × 550 × 700 mm sú dôležité pre plánovanie dopravy, manipulácie aj prípravy na montáž. Pri technologických dodávkach a pri výmene pohonu v existujúcej prevádzke ide o praktické parametre, ktoré pomáhajú spojiť technický návrh s reálnou montážnou organizáciou.

Prevádzková odolnosť, elektrické správanie a rozbeh

Motor pracuje s napätím 400/690 V a so zapojením △/Y, čo zodpovedá štandardnému začleneniu do trojfázovej priemyselnej siete. Menovitý prúd 66,7 A pri 400 V a 38,7 A pri 690 V poskytuje konkrétny základ pre návrh napájania, istenia aj správne dimenzovanie celej elektrickej vetvy. Pri pohonoch tejto výkonovej úrovne je dôležité, aby elektrická časť riešenia zodpovedala nielen menovitému výkonu, ale aj reálnemu správaniu motora pri štarte a pri dlhodobom zaťažení.

Pomer rozbehového momentu 2,2, zvratového momentu 2,3 a pomer rozbehového prúdu 7,2 ukazujú, že elektromotor je pripravený na nábeh v aplikáciách, kde zariadenie vstupuje do pracovného režimu s konkrétnym odporom. To je dôležité pri ventilátoroch, priemyselných čerpadlách, dopravníkoch alebo miešadlách, kde štart pohonu priamo ovplyvňuje správanie celej technológie. Elektromotor je vhodný na spúšťanie DOL a zároveň na riadenie frekvenčným meničom alebo softštartérom, takže spôsob štartu a regulácie sa dá prispôsobiť charakteru prevádzky.

Účinnosť 92 % a účinník 0,87 podporujú vyrovnané prevádzkové správanie pri dlhšom nasadení. Hlučnosť 81 dB zodpovedá robustnejšiemu priemyselnému charakteru tejto výkonovej úrovne a pomáha pri plánovaní umiestnenia motora v rámci technologickej linky alebo strojového celku. Krytie IP55, chladenie IC411, izolačná trieda F a nárast teploty B vytvárajú presný základ pre stabilnú prevádzku v priemyselnom prostredí. Pracovné režimy S1, S2, S3 a S4 až S9 umožňujú zaradiť motor do kontinuálnej aj prerušovanej prevádzky podľa toho, ako je nastavený výrobný proces.

Praktickú stránku integrácie dopĺňajú káblové priechodky 2-M50X1.5, oba smery otáčania, vibrácie 2,8 mm/s a trieda vibrácií A. Motor je určený pre okolitú teplotu do +65 °C a pre prevádzku do nadmorskej výšky 1000 m, takže poskytuje jasne definovaný základ pre projekčné, montážne aj servisné rozhodnutia v priemyselných podmienkach.

Robustný priemyselný elektromotor skladom

Elektromotor VYBO Electric 1LC-225S-4 spája rám 225 mm, ložiská 6313-C3, výkon 37 kW a spoľahlivý dlhodobý chod do riešenia, ktoré je pripravené na náročnejšie prevádzkové nasadenie. Model je skladom s rýchlou expedíciou a predstavuje vhodnú voľbu pre prevádzky, ktoré požadujú robustný 4-pólový elektromotor, pevné konštrukčné riešenie a profesionálny predaj značky VYBO Electric.
