Typ: A550 Plus 4T0007, 0,75 kW
| Všeobecné dáta | |
| Typ | A550 Plus 4T0007 |
| Veľkosť | 2A |
| Elektrické data | |
| Menovitý výkon | 0,75 kW |
| Maximálny vstupný prúd | 3,8 A |
| Menovitý výstupný prúd | 2,5 A |
| Odporúčaný výkon motora | 0,75 kW |
| Napájacie napätie 50/60 Hz | 3 x 400 V |
| Výstupné napätie | 0 – 400 V |
| Výstupná frekvencia | 0 – 999 Hz |
| Odporúčaný istič | 6 A |
| Ostatné dáta | |
| Prierez napäťového kábla | 3 x 2,5 mm² |
| Približné výkonové straty | 40 W |
| Požadovaný prietok chladiaceho vzduchu | 42 m³/hod |
| Indukčnosť AC reaktora | 7 mH |
| Indukčnosť DC reaktora | 3,8 mH |
| Uťahovací moment | 1,2 až 1,5 Nm |
| Dáta brzdovej jednotky | |
| Výkon rezistora | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Odporúčaný výkon | – kW |
Dlhý popis produktu
Stabilné riadenie menšieho 400 V pohonu

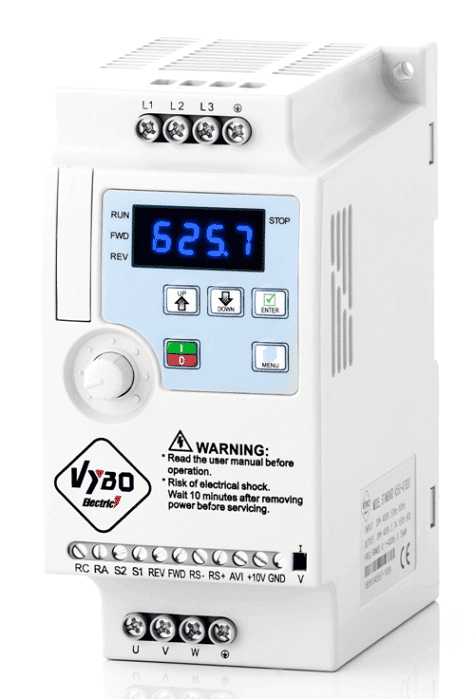

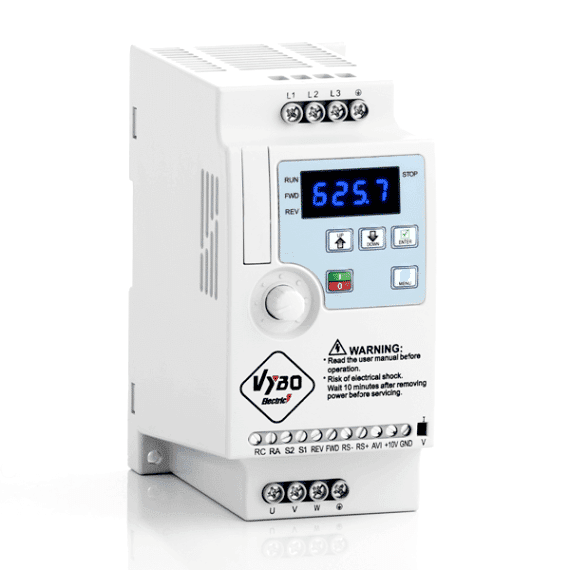

A550 Plus 4T0007 je frekvenčný menič navrhnutý pre trojfázové napájanie 3 x 400 V AC a trojfázový výstup 3 x 0 – 400 V AC. Výkon 0,75 kW je vhodný tam, kde je potrebná presná regulácia otáčok, kultivovaný rozbeh a spoľahlivá prevádzka pri bežnom nasadení. K dispozícii je výstupná frekvencia v rozsahu 0 – 999 Hz a preťažiteľnosť 150 % / 60 s.
Riadiace funkcie pripravené pre automatizáciu
Menič ponúka PID reguláciu, PLC inteligentnú funkciu, pevnú voľbu rýchlostí, JOG režim, zmenu smeru otáčania cez externý vstup a integrovanú komunikáciu RS485 MODBUS RTU. Praktická je aj podpora PTC vstupu, +10 V výstupu, digitálnych vstupov a reléového výstupu. Táto výbava umožňuje pohodlné zapojenie do strojov aj do jednoduchších prevádzkových automatizácií.
Vhodný pre plynulé procesy a ľahké technológie
Tento model sa hodí pre menšie ventilátory, odsávacie moduly, obehové čerpadlá, filtračné okruhy, dávkovacie jednotky, laboratórne zariadenia, baliace pracoviská, dopravníky s ľahším zaťažením, chladiace technológie, podávacie mechanizmy, miešacie nádoby, servisné zariadenia aj pomocné výrobné moduly. Veľmi dobre funguje v prevádzkach, kde je dôležitá jemná regulácia, rovnomerný chod a možnosť prispôsobiť motor konkrétnej záťaži bez zbytočných rázov.
Kompaktné vyhotovenie pre rozvádzačovú montáž

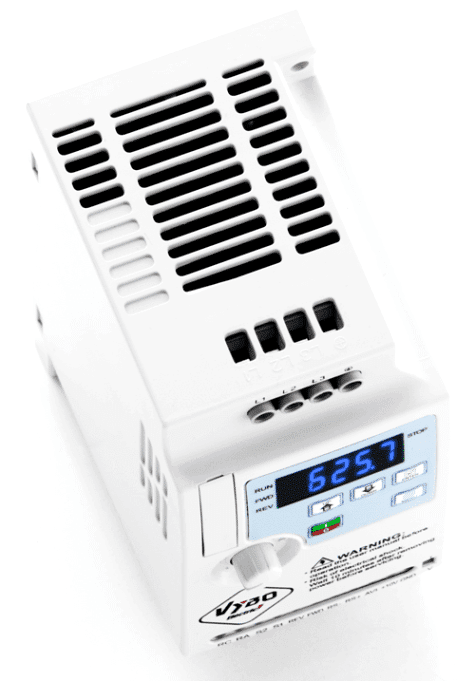

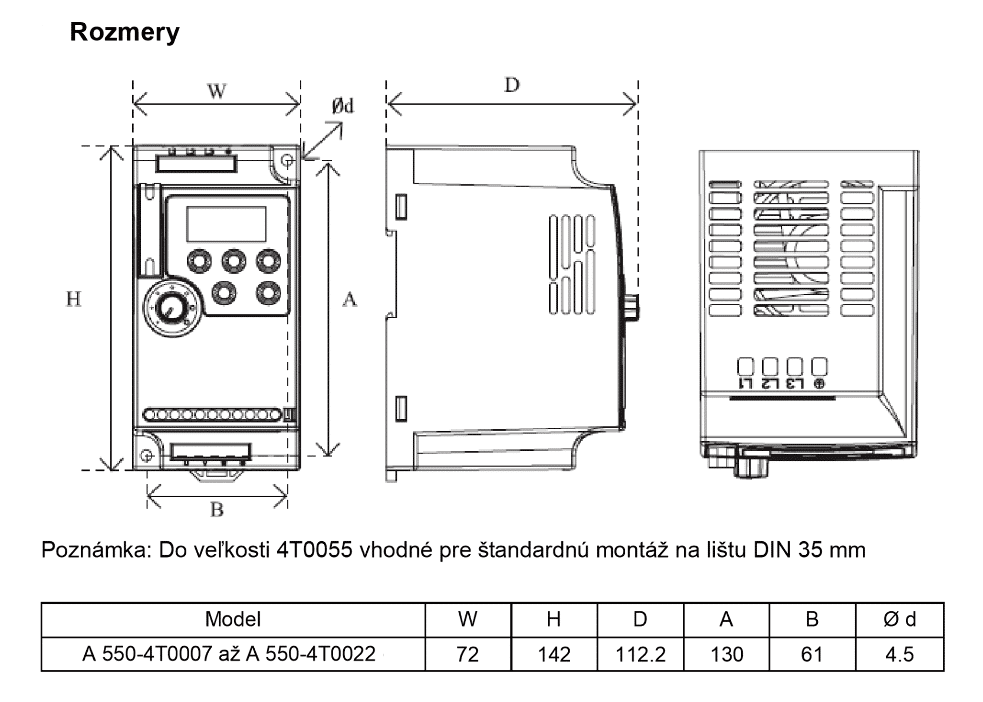

Model patrí do veľkosti 2A a má rozmery 72 x 142 x 112,2 mm. Krytie IP20 ho predurčuje na montáž do vnútorného prostredia. Praktická je montáž na stenu aj na DIN lištu 35 mm, čo zjednodušuje osadenie do menších rozvádzačov. Približné výkonové straty dosahujú 40 W, požadovaný prietok chladiaceho vzduchu 42 m³/hod a indukčnosť AC reaktora 7 mH.
Technické riešenie pre spoľahlivú prevádzku
Maximálny vstupný prúd je 3,8 A, menovitý výstupný prúd 2,5 A, odporúčaný výkon motora 0,75 kW, odporúčaný istič 6 A a prierez napájacieho kábla 3 x 2,5 mm². Tento model nemá integrovanú brzdovú jednotku, čo zodpovedá jeho zameraniu na menšie pohony s plynulým pracovným režimom.
