Šneková elektroprevodovka WGM075

235,00€ 140,00

Voliteľné doplnky

Medzisúčet:

Spolu za doplnky:

Spolu s doplnkami:

Typ

WGM 075

Otvor pre vstupný hriadeľ

14 mm, 19 mm, 24 mm, 28 mm

Otvor pre výstupný hriadeľ

28 mm

Dostupné príruby

100/112B14, 100/112B5, 71B5, 80B14, 80B5, 90B14, 90B5

Dostupný prevodový pomer [i]

7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100

Hmotnosť

11 kg

Materiál – vnútro

strojárenská frézovaná pevnostná oceľ

Materiál – rám

zliatina hliníka

Príslušenstvo na požiadanie

torzné rameno, príruby, hriadele, elektromotory

Katalógové číslo: - Kategórie: ,

Šneková elektroprevodovka WGM075

Vysokokvalitné šnekové elektroprevodovky WGM majú širokospektrálne využitie.
Vyrobené z najkvalitnejších materiálov:

  • pevnostná strojárska oceľ
  • liatina hliníku a železa
  • vysoko kvalitné guferá a tesnenia s vysokou trvácnosťou
  • prvotriedny prevodovkový olej vysokej kvality
  • profesionálne CNC automatizované obrábanie ocele

Náš kvalifikovaný personál vám v prípade poteby ochotne poradí.

Elektroprevodovka WGM075 – prevádzkový faktor

Pre výber najlepšieho prevádzkového faktora elektroprevodovky je treba vziať do úvahy tieto parametre:

  • Druh záťaže ovládaného stroja : A – B – C
  • Denná prevádzka: hodiny/ deň
  • Spustná frekvencia : počet štartov / hodina

ZÁŤAŽ:

  • A – jednotná fa ≤ 0 3
  • B – mierne otrasy fa ≤ 3
  • C – ťažké otrasy fa ≤ 10

fa = Je / Jm

  • Je ( kgm2 ) moment zníženej externej zotrvačnosti u hnacieho hriadeľa
  • Jm ( kgm2 ) moment zotrvačnosti motora

Ak Vám čokoľvek nie je jasné, neváhajte a kontaktujte našu podporu na – prevodovky@vyboelectric.eu

Použitie šnekovej elektroprevodovky WGM075 – základný rozsah

  • A – Montážne linky, výťahy, závitovkové podávače pre ľahké materiály, plnivá, ventilátory, dopravníkové pásy pre ľahké materiály, kontrolné stroje, malé miešačky, čistiace stroje
  • B – Žeriavové mechanizmy, navíjacie zariadenia, baliace stroje, betónové miešačky, drevoobrábacie stroje, frézy, nákladné výťahy, navijaky, vyvažovačky, závitovacie stroje, stredné mixéry, pásové dopravníky pre ťažké materiály, posuvné dvere, prihnojovacie škrabky, skladacie stroje, prevodové lodičky
  • C – Lisy, miešačky pre ťažké materiály, drviče, nožnice, odstredivky, otáčajúce sa podpery, vŕtačky, navijaky a výťahy pre ťažké materiály, brúse sústruhy, kamenné mlyny, hámre, CAM lisy, korčekové elevátory, skladacie stroje, točne, čistiace bubny, vibračné prístroje

Bližšie informácie a montáž elektroprevodoviek

Pri montáži elektroprevodovky je potrebné vziať do úvahy nasledovné odporúčania:

  • Pred montážou jednotky na stroji skontrolujte správny smer otáčania výstupného hriadeľa
  • Ak sa prevodovka skladuje a nepoužíva po dlhšiu dobu (4 až 6 mesiacov) môžu nastať tieto problémy: ak tesnenie nie je ponorené do maziva vnútri jednotky, guma sa mohla držať na hriadeli alebo mohlo dôjsť k strate elasticity potrebnej pre korektné fungovanie prevodovky. V takom prípade sa odporúča tesnenie vymeniť za nové.
  • Ak je to možné, prevodovku by ste mali chrániť pred nepriaznivými poveternostnými podmienkami a rovnako pred slnečným žiarením.
  • Uistite sa, že sa motor správne ochladzuje zabezpečením dobrého priechodu vzduchu zo strany ventilátora.
  • Ak okolitá teplota klesne pod – 5 °C alebo stúpne nad +40 °C, kontaktujte technický servis
  • Konkrétne diely ako sú ozubené kolesá, remenice, hriadele, spojky a ostatné, musia byť namontované na duté alebo pevné hriadele pomocou špeciálnych závitových otvorov či iných systémov, ktoré s istotou zaistia ich správnu montáž.

Ak nechcete riskovať poškodenie ložísk alebo externých častí jednotky, je nutné namazať styčné plochy, aby sa zabránilo odretiu alebo oxidácii.

  • Pri jednotkách vybavených olejovými zátkami treba nahradiť uzavretú zátku použitú na dopravu ďalšou špeciálnou odvzdušňovacou zátkou
  • Je nutné skontrolovať správnu úroveň maziva pomocou špeciálneho ukazovateľa, ak taký existuje.
  • Pri štartovaní myslite na to, že sa nemôže hneď uplatniť maximálne zaťaženie.
  • V prípade, že existujú materiály či predmety, ktoré sa nachádzajú pod motorovým pohonom a môžu byť poškodené hoci aj nízkym únikom oleja, mali by ste zabezpečiť špeciálnu ochranu.

Technický katalóg ku šnekovým prevodovkám, ktorý je dostupný na našej stránke, vám okrem iného priblíži aj tieto údaje:

  • Popisný kľúč
  • Usporiadanie
  • Výberový príklad
  • Relevantné parametre
  • Relevantné dáta
  • Vyberané tabuľky k prevodovke
  • WGM výkonové parametre / PS – WGM
  • Výkonové parametre / WGM/WGM
  • Výkonové parametre / WGMHS
  • WGMHS/WGM výkonové parametre – rozmerový výkres
  • WGM rozmery
  • WGMHS rozmery PS-WGM
  • Rozmery WGM/WGM
  • Rozmery WGMHS/WGM
  • Montáž a príslušenstvo

Šneková elektroprevodovka WGM075

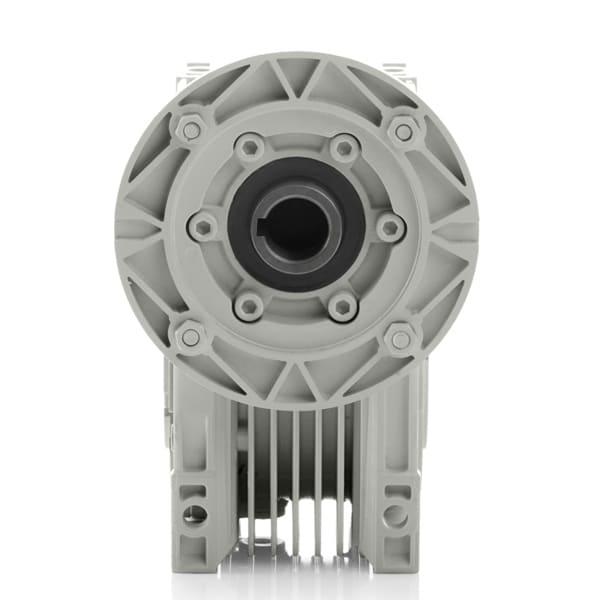

šneková prevodovka WGM075 cenník

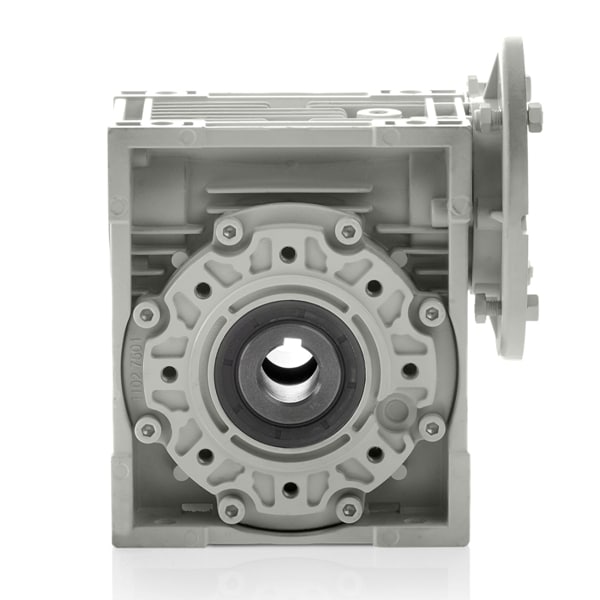

šneková prevodovka WGM075 na sklade SK

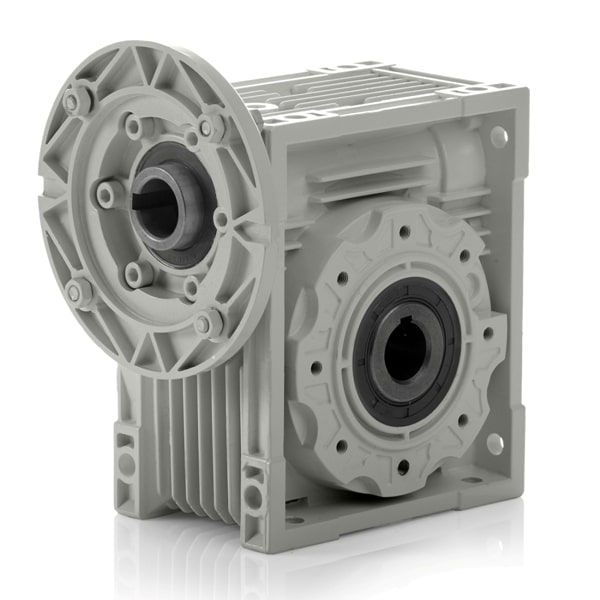

šneková prevodovka WGM075 online predaj

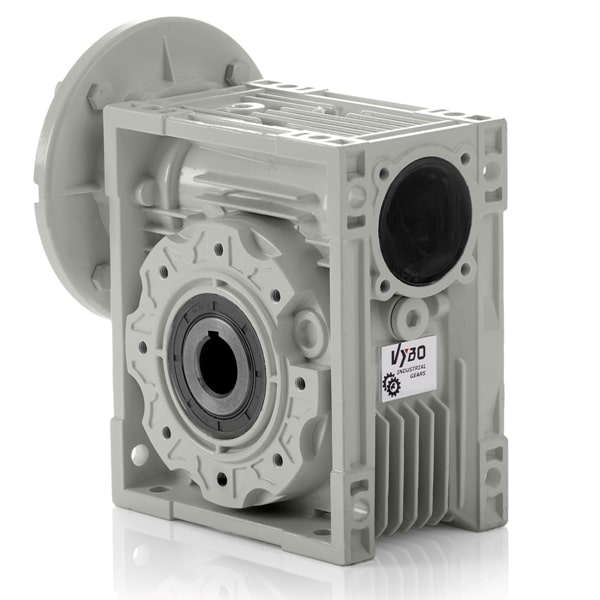

šneková prevodovka WGM075 rýchle dodanie

šneková prevodovka WGM075 vybo electric

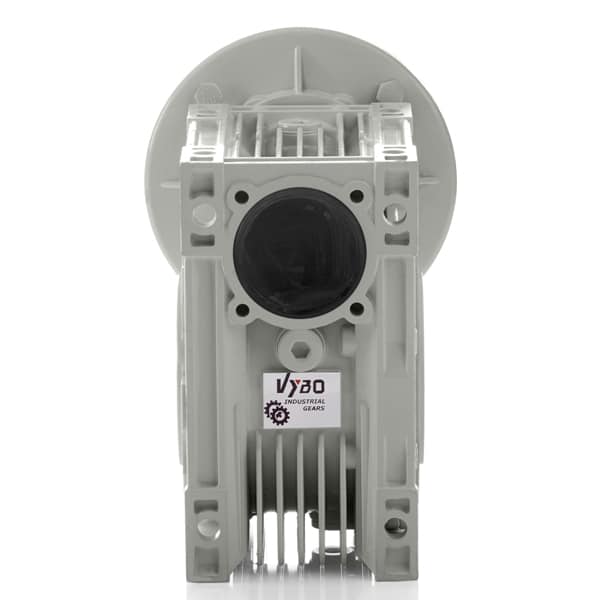

šneková prevodovka WGM075 vysoká kvalita

šnekové prevodovky WGM075

Rozmerový výkres – Šneková elektroprevodovka WGM075

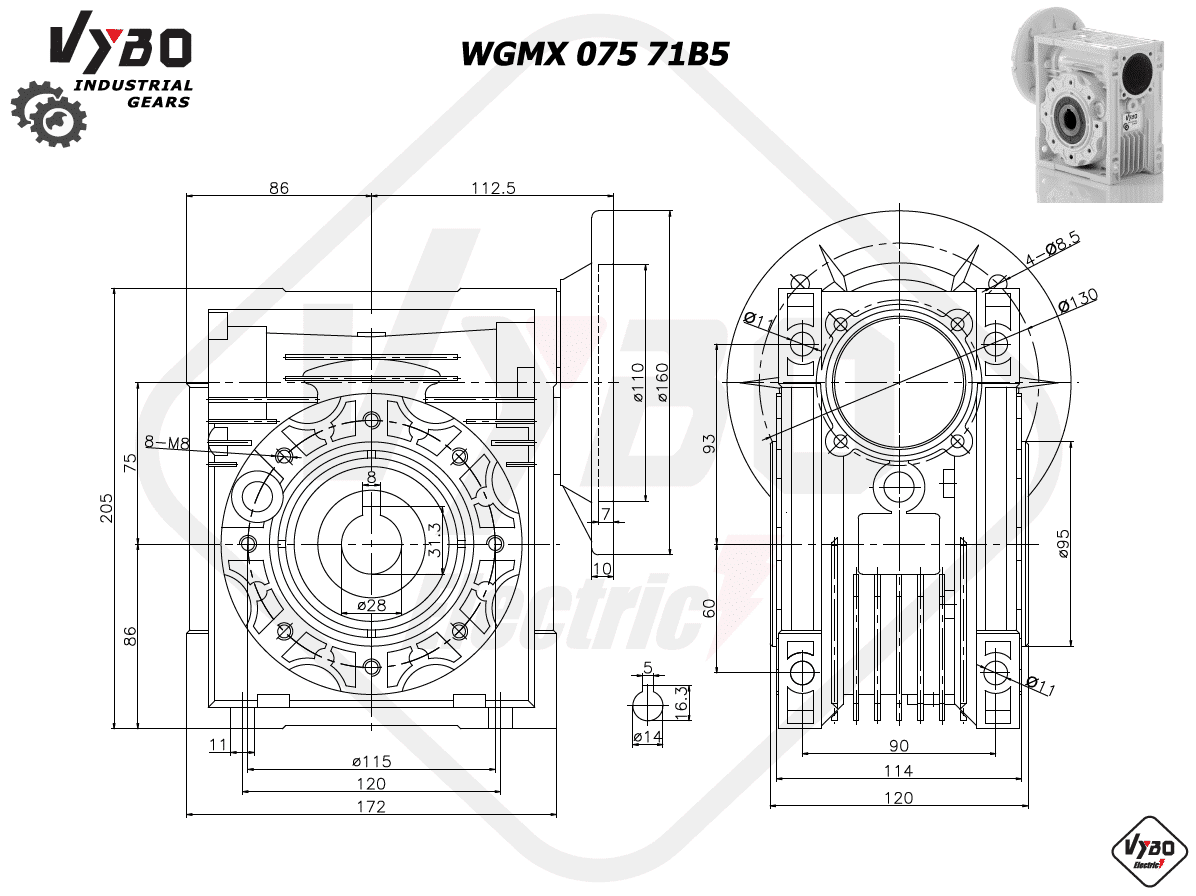

rozmerový výkres prevodovka WGMX075 71B5

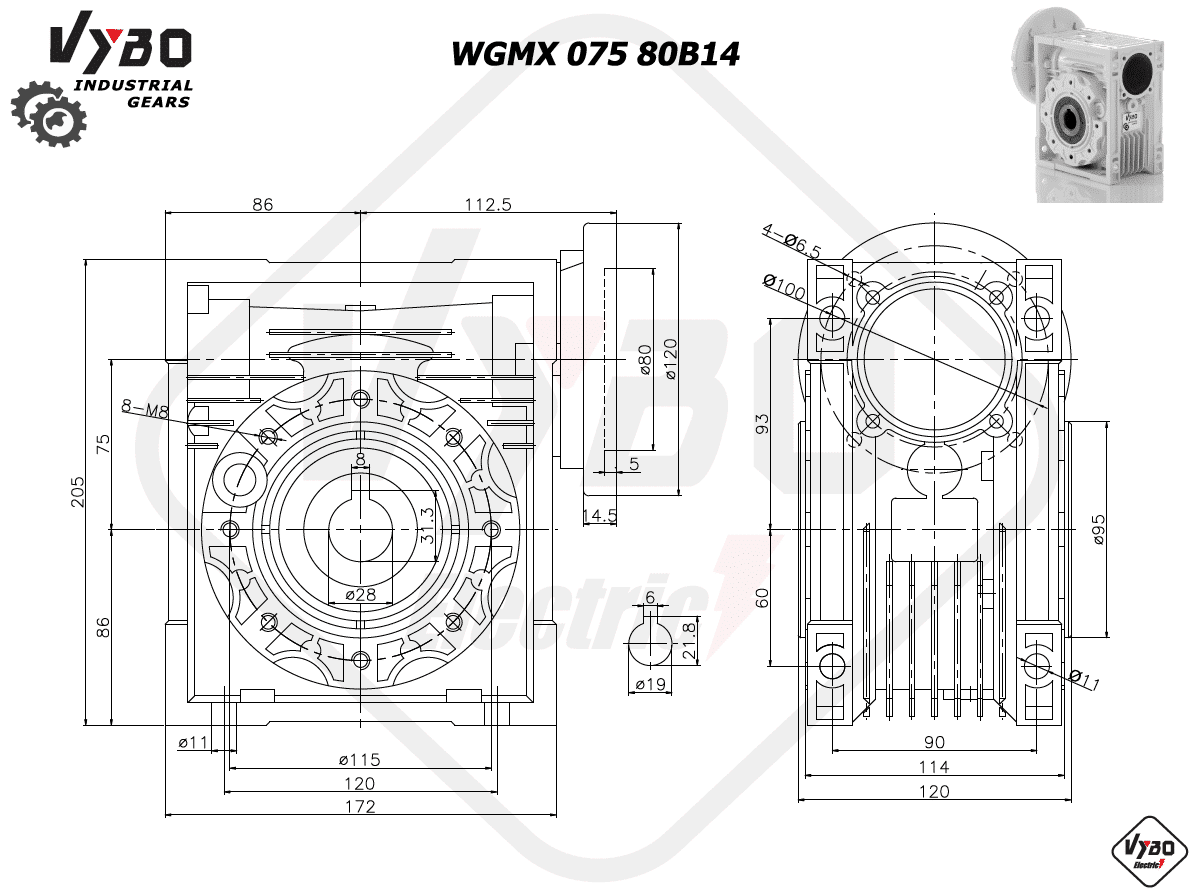

rozmerový výkres prevodovka WGMX075 80B14

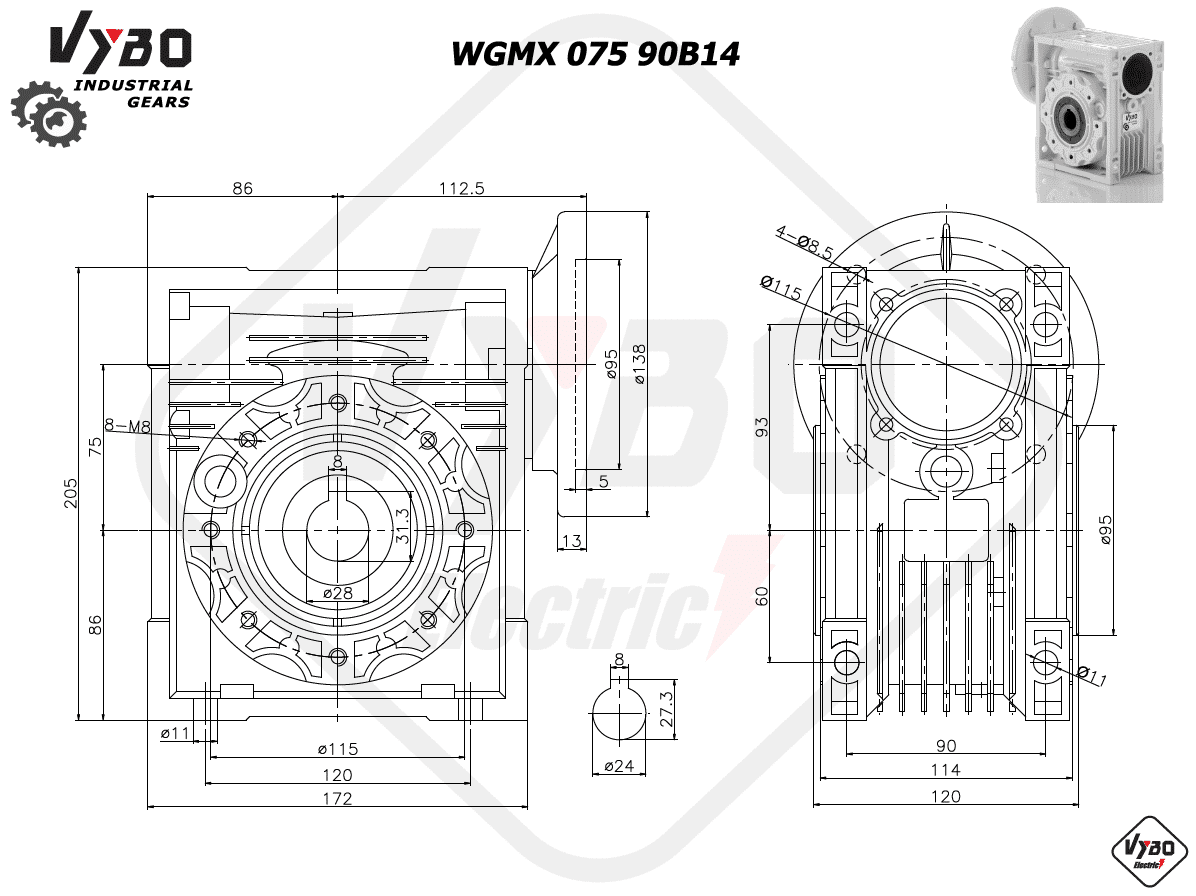

rozmerový výkres prevodovka WGMX075 90B14



Tu si môžete pozrieť Dátový list pre Šnekovú prevodovku WGM075



Tu si môžete pozrieť technický katalóg šnekových prevodoviek

Prevodový pomer

7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100

Typ vlastnej príruby

80B14, 90B14, 100B14, 112B14, 71B5, 80B5, 90B5, 100B5, 112B5

Vstupný hriadeľ (mm)

14, 19, 24, 28

Výstupný dutý hriadeľ (mm)

28
