Frekvenčný menič 900kW, V810-4T9000

Dlhý popis produktu

Frekvenčný menič V810-4T9000 pre 900 kW pohony s dôrazom na nepretržitú výrobnú stabilitu

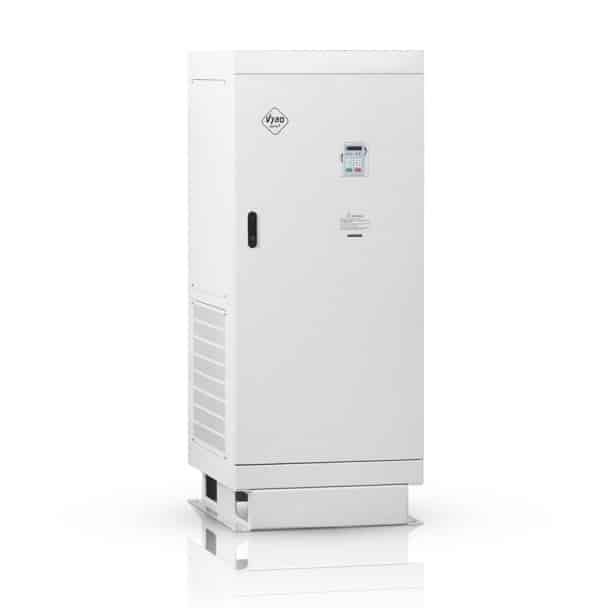

Frekvenčný menič V810-4T9000 je určený pre trojfázové napájanie 3 x 400 V a pre elektromotory s výkonom 900 kW. Tento model patrí do veľkosti F a je riešený ako samostatne stojaca kovová skriňa s rozmermi 700 x 2200 x 1000 mm a s inštalačným rozmerom 650 x 900 x Φ14. Menovitý výstupný prúd dosahuje 1640 A a maximálny vstupný prúd je 1640 A. Pri tejto výkonovej triede ide o riešenie pre prevádzky, kde je rozhodujúca dlhodobá kontinuita, presné riadenie a vysoká odolnosť voči náročným pracovným stavom.

Meniče nad 250 kW majú vstavanú DC tlmivku, ktorá pomáha zlepšiť účinník. Pri 900 kW výkone je to praktický parameter, ktorý podporuje stabilitu výkonovej časti a lepšie zapadá do veľkých priemyselných inštalácií. V takýchto systémoch už nejde iba o pohon samotný. Dôležitý je celý elektrický reťazec, od napájania až po reakciu technológie v každom pracovnom cykle.

Stabilita procesu je pri tomto výkone kľúčová

V810-4T9000 je vhodný tam, kde výroba beží vo veľkých objemoch, v dlhých časových úsekoch a s vysokým dôrazom na opakovateľný výsledok. Uplatní sa vo veľkých čerpacích staniciach, ventilátorových sústavách, v kompresorových prevádzkach, pri navíjaní a odvíjaní, v extrúznych technológiách, v rozsiahlych dopravníkových systémoch, pri homogenizácii, miešaní aj v ďalších náročných priemyselných procesoch. V takýchto podmienkach je dôležité, aby menič nebol len zdrojom výkonu, ale aj prvkom, ktorý drží tempo technológie bez zbytočných výkyvov.

Pri veľkom výkone býva každý prechod medzi režimami citlivý. Rozbeh, ustálenie, spomalenie aj opätovné zrýchlenie musia byť kontrolované a čitateľné. Ak sa vysokovýkonný pohon správa neisto, prejaví sa to okamžite na celej prevádzke. Práve preto je pri tomto modeli dôležité, že kombinuje presnú reguláciu, široké možnosti komunikácie a funkcie, ktoré pomáhajú držať výrobný proces v stabilnom rytme.

Riadenie pripravené na presný zásah do chodu pohonu

Model podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Takáto zostava dáva priestor zvoliť si riadenie podľa mechaniky pohonu, typu záťaže a požadovanej presnosti regulácie. Pri uzavretej slučke je dôležité najmä stabilnejšie držanie rýchlosti, lepšia odozva pri kolísaní zaťaženia a presnejšia kontrola nad priebehom pracovného cyklu. To je dôležité všade tam, kde vysoký výkon nesmie narúšať kvalitu procesu.

V režimoch SFVC a CLVC je k dispozícii frekvenčný rozsah 0 až 300 Hz. Vo V/F režime pracuje menič v rozsahu 0 až 3200 Hz. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz. Nosná frekvencia sa pohybuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Menič podporuje aj automatické ladenie parametrov motora, čo pomáha lepšie prispôsobiť riadenie konkrétnemu motoru a získať presnejší priebeh už od počiatočného nastavenia.

Brzdenie a pracovná disciplína pri veľkých energiách

Pri modeli V810-4T9000 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 22000*4 W s hodnotou 2,5*4 Ω a s brzdovým momentom 125 % pri 10 % ED. Pri vysokovýkonných systémoch má správne riešené brzdenie zásadný vplyv na to, ako pokojne sa technológia správa pri dobehu a pri prechodoch medzi rýchlosťami. Nie je to iba technický detail. Je to parameter, ktorý výrazne ovplyvňuje prevádzkovú istotu a stabilitu procesu.

Menič obsahuje aj DC brzdenie, ktoré rozširuje možnosti nastavenia spomaľovania. V technológiách s veľkou zotrvačnosťou a s vysokou akumuláciou energie je dôležité, aby bol dobeh kontrolovaný a aby bol pracovný cyklus predvídateľný. V kombinácii s presným riadením a s bohatou výbavou tak vzniká riešenie, ktoré sa opiera nielen o výkon, ale aj o disciplínu počas celého procesu.

Komunikácia, vstupy a výstupy pre rozsiahlu automatizáciu

MODBUS RTU je zabudovaný v štandarde. Ako opcia sú podporované PROFIBUS-DP a CanOpen. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu. To vytvára priestor pre presné napojenie na nadradený systém, spätnú väzbu aj rozšírenie funkcionality podľa projektu. Práve možnosť používať PROFIBUS karty je jednou z výrazných predností série V810 pri veľkých priemyselných technológiách.

Základná I/O výbava zahŕňa 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Digitálne svorky umožňujú voľbu PNP alebo NPN. K dispozícii sú 2 analógové vstupy, z ktorých jeden podporuje 0 až 10 V a druhý 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť obsahuje 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Menič podporuje aj dopĺňanie vstupných a výstupných kariet, čo je dôležité pri projektoch s individuálnou logikou riadenia.

Ochranné funkcie pre dlhodobú prevádzku

V810-4T9000 ponúka PID regulátor, automatickú reguláciu napätia AVR, rýchle obmedzenie prúdu, obmedzenie krútiaceho momentu v režime CLVC a implementáciu až 16 prednastavených rýchlostí cez jednoduchú PLC funkciu. Nechýba vstup pre PTC, PTO alebo TK ochranu motora a bezpečnostná funkcia STO. Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie aj preťaženie. Model je určený pre vnútornú inštaláciu pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. Výsledkom je riešenie pre prevádzky, ktoré potrebujú mať 900 kW výkon pod pevnou, predvídateľnou a dlhodobo spoľahlivou kontrolou.
