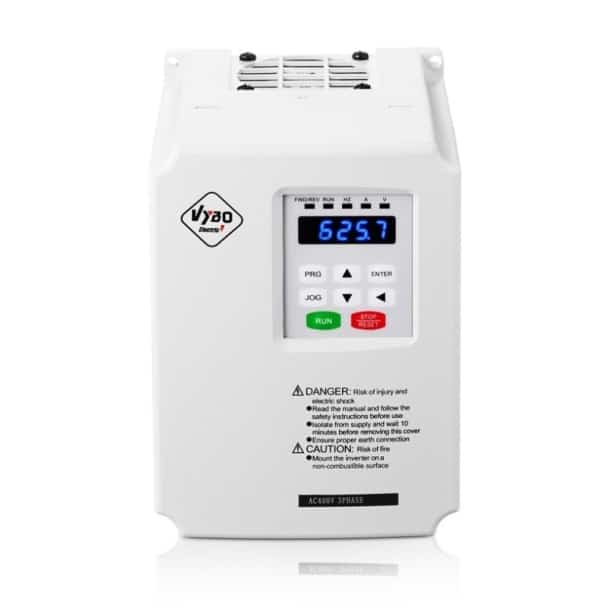

Frekvenčný menič 3kW, V810-4T0030

Dlhý popis produktu

Frekvenčný menič V810-4T0030 pre 3 kW pohony s dôrazom na rozšíriteľnosť, presné riadenie a istotu pri brzdení

V810-4T0030 je frekvenčný menič pre trojfázové napájanie 400 V a elektromotor s výkonom 3 kW. V tejto výkonovej triede už býva dôležité, aby pohon nebol len plynulo regulovaný, ale aby bol zároveň pripravený na presnejšie nastavenie, širšie možnosti integrácie a stabilnú prevádzku aj pri náročnejšom pracovnom cykle. Práve to je silnou stránkou tohto modelu. Spája vysokú kvalitu série V810 s výbavou, ktorá dáva technológii väčšiu kontrolu, viac možností komunikácie a lepší základ pre ďalšie rozšírenie.

V praxi to znamená, že menič zvládne nielen kultivovaný rozbeh a plynulé riadenie otáčok, ale aj presnejšie správanie pri zmene zaťaženia, lepší dohľad nad pohonom a istejšie zastavenie. To má význam v technológiách, kde je dôležitá opakovateľnosť, stabilita procesu a čisté prepojenie s riadiacim systémom. Pri výkone 3 kW už takáto kombinácia funkcií prináša reálnu prevádzkovú výhodu.

Vektorové riadenie aj uzavretá slučka pre náročnejšie úlohy

Model V810-4T0030 podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. To vytvára široký priestor na voľbu spôsobu riadenia podľa charakteru technológie, dynamiky stroja a požadovanej presnosti. Práve možnosť pracovať aj v režime uzavretej slučky je veľkou výhodou všade tam, kde má byť chod pohonu presný, rýchlo reagujúci a spoľahlivý aj pri zmenách zaťaženia.

Digitálne nastavenie frekvencie s rozlíšením 0,01 Hz umožňuje veľmi jemné doladenie. Nosná frekvencia sa pohybuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Menič zároveň ponúka lineárnu rampu aj rampu typu S-krivka, pričom k dispozícii sú štyri skupiny časov zrýchlenia a spomalenia. V praxi to pomáha udržať pokojnejší rozbeh, čistejší dobeh a lepšie prispôsobenie pohonu konkrétnej mechanike zariadenia. Význam má aj zvýšenie krútiaceho momentu pomocou auto-boostu alebo manuálneho nastavenia.

Rozšíriteľnosť a komunikácia ako veľká výhoda série V810

Pri modeli 4T0030 je veľmi dôležitá jeho pripravenosť na rozšírenie a integráciu. Vo výbave veľkosti A2 je k dispozícii CN4 port na pripojenie PROFIBUS karty alebo PG karty. To je zásadná výhoda v prevádzkach, kde sa menič stáva súčasťou nadradeného riadenia, procesnej automatizácie alebo presnejšieho riadenia pohonu so spätnou väzbou. Práve možnosť používať PROFIBUS karty patrí medzi najsilnejšie argumenty tejto série z pohľadu modernej integrácie.

Štandardne je k dispozícii aj MODBUS RTU a komunikačné rozhranie RS485. Význam portu pre PG karty rastie najmä tam, kde sa vyžaduje väčšia presnosť riadenia, práca s enkodérom alebo nasadenie v úlohách, kde má pohon reagovať veľmi čitateľne aj pri premenlivej záťaži. Vďaka tomu sa tento menič hodí nielen pre samostatné pohony, ale aj pre stroje a linky, kde sa kladie dôraz na maximálnu optimalizáciu integrácie.

Vstupy a výstupy pre širšie možnosti riadenia

V810-4T0030 ponúka 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup. Digitálne vstupy je možné riešiť v logike PNP alebo NPN, čo zjednodušuje začlenenie do rôznych typov riadiacich schém. K dispozícii sú aj 2 analógové vstupy. Vstup FIV pracuje s rozsahom 0 až 10 V a vstup FIC podporuje 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA.

Na výstupe sú pripravené 2 analógové výstupy FOV a FOC, jeden programovateľný výstup s otvoreným kolektorom a dve reléové vetvy. Táto zostava dáva technológii lepšiu spätnú väzbu, širšie možnosti signalizácie a lepší prehľad o prevádzkových stavoch. Výsledkom je menič, ktorý sa dá prirodzene zaradiť do výrobných uzlov, automatizačných staníc, procesných zostáv aj do zariadení, kde je potrebná čitateľná výmena signálov medzi pohonom a riadením.

Brzdová jednotka a brzdenie pod väčšou kontrolou

Pri výkone 3 kW je veľmi dôležité aj správanie pri zastavení. Model V810-4T0030 má štandardne zabudovanú brzdovú jednotku, čo je praktická výhoda pri technológiách s častejším spomaľovaním, s opakovaným cyklom alebo s požiadavkou na presnejšie ukončenie pohybu. Pre tento typ je určený brzdový odpor s výkonom 250 W a hodnotou 150 Ω. Brzdiaci moment je uvedený ako 125 % pri 10 % ED.

Menič podporuje aj DC brzdenie s nastaviteľnou frekvenciou brzdenia, dobou brzdenia a úrovňou prúdu pri brzdení. To umožňuje doladiť zastavenie podľa konkrétnej mechaniky zariadenia a požadovaného priebehu procesu. V praxi ide o výhodu napríklad pri dopravníkoch, dávkovacích zariadeniach, miešacích uzloch, navíjacích a odvíjacích mechanizmoch, pri čerpacích a ventilačných technológiách, v baliacich moduloch, v procesných PID zostavách, pri drvičoch, vo vybraných zdvíhacích zariadeniach aj v aplikáciách s vysokorýchlostným vretenom, kde je dôležitá presná odozva a dobrá nadväznosť ďalšieho kroku.

Funkcie, ktoré pomáhajú držať technológiu v stabilnom režime

Zabudovaný PID regulátor uľahčuje procesne riadený systém uzavretej slučky. Automatická regulácia napätia AVR pomáha udržiavať konštantné výstupné napätie pri zmene napájania. Menič ponúka aj JOG režim, časové riadenie a jednoduchú PLC funkciu s podporou až 16 prednastavených rýchlostí. Takáto výbava pomáha tam, kde sa prevádzka prepína medzi viacerými krokmi a kde sa očakáva opakovateľné správanie pohonu bez zbytočných odchýlok.

Z pohľadu ochrany je pripravený dohľad nad skratom motora pri zapnutí, stratou výstupnej fázy, nadmerným prúdom, prepätím, podpätím, prehriatím a preťažením. Rýchle obmedzenie prúdu pomáha znižovať riziko chybových stavov spôsobených nadprúdom AC motora. K dispozícii je aj vstup pre PTC tepelnú ochranu motora a bezpečnostná funkcia STO, pri ktorej menič pri aktivácii nedodáva do motora energiu. To všetko podporuje pokojnejšiu a spoľahlivejšiu prevádzku celej pohonovej vetvy.

Rozmery a technický základ pre montáž

Model patrí do veľkosti A2 a má rozmery 120 × 225 × 143 mm. Inštalačný rozmer je 105 × 208 mm a montážny otvor Ø5. Takéto vyhotovenie umožňuje kompaktné osadenie do rozvádzača a zároveň ponecháva priestor pre prehľadné zapojenie výkonovej aj riadiacej časti. Pri návrhu sa odporúča vertikálna montáž a dobré prúdenie vzduchu, aby bol zachovaný stabilný tepelný režim zariadenia.

V810-4T0030 má menovitý výstupný výkon 3 kW, maximálny vstupný prúd 7,5 A a menovitý výstupný prúd 7,5 A. Pre napájanie sa uvádza odporúčaný prierez vodiča 3 × 2,5 mm² a odporúčané istenie 16 A. Hmotnosť brutto je 2,5 kg. Tieto údaje z neho robia kompaktný, ale technicky pripravený 400 V menič pre stabilné priemyselné nasadenie.

3 kW menič pre prevádzky, ktoré chcú viac možností riadenia aj integrácie

Frekvenčný menič V810-4T0030 spája menovitý výstupný prúd 7,5 A, zabudovanú brzdovú jednotku, pripravenosť na PROFIBUS kartu alebo PG kartu, kompaktné rozmery a širokú výbavu funkcií. Je to riešenie pre technológie, ktoré od meniča očakávajú viac než základné riadenie. Prirodzene sa hodí všade tam, kde má byť chod pohonu presný, spoľahlivý, dobre čitateľný a pripravený na ďalšie systémové rozšírenie.
