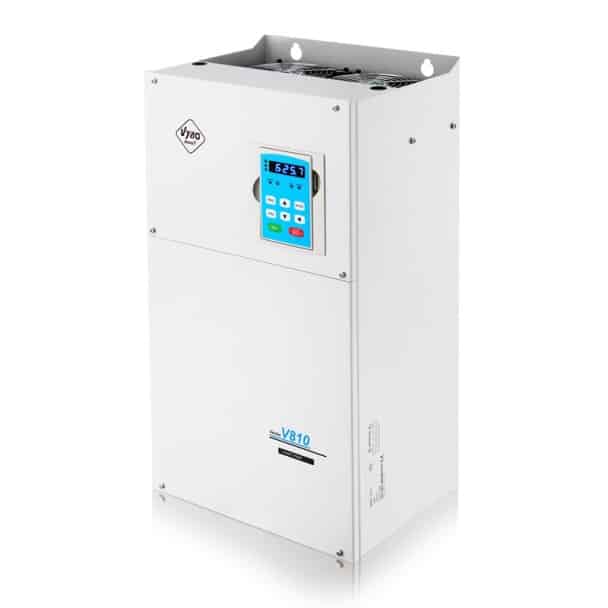

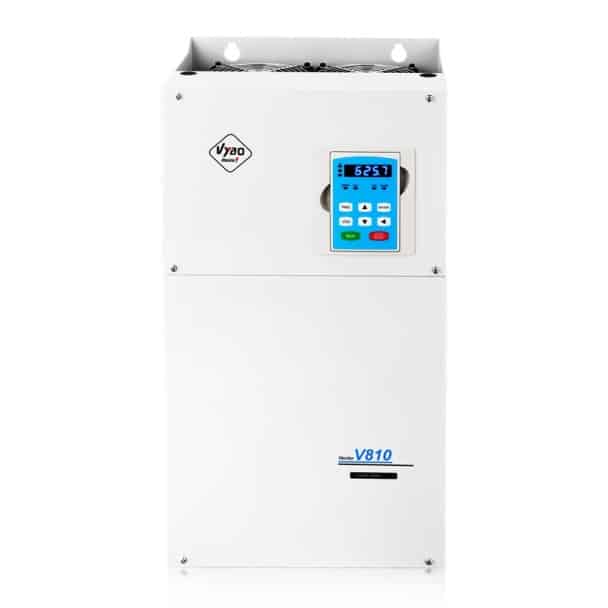

Frekvenčný menič 200kW, V810-4T2000

Dlhý popis produktu

Frekvenčný menič V810-4T2000 pre 200 kW technológie s dôrazom na kontinuitu prevádzky

Frekvenčný menič V810-4T2000 je navrhnutý pre trojfázové napájanie 3 x 400 V a pre riadenie elektromotorov s výkonom 200 kW. Tento model je určený do prevádzok, v ktorých sa kladie dôraz na spoľahlivý prenos výkonu, presnú reguláciu a bezproblémové začlenenie do automatizačného systému. Patrí do konštrukčnej veľkosti D, má menovitý výstupný prúd 380 A, maximálny vstupný prúd 370 A, odporúčaný prierez napájania 2x(3×150) mm2 a odporúčané poistky 500 A. Hmotnosť zariadenia je 77 kg. Rozmery kovovej skrine sú 533 x 800 x 860 x 335 mm a montážny rozmer 400 x 836 x Φ11. Montáž je riešená na stenu alebo do rozvádzača.

Riadenie, ktoré drží proces pod kontrolou

Pri vysokovýkonných pohonoch nestačí, aby menič vedel iba meniť frekvenciu. Dôležité je, aby vedel udržať stabilné správanie technológie v rôznych prevádzkových stavoch. V810-4T2000 preto ponúka V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Táto kombinácia otvára priestor pre detailné nastavenie pohonu podľa mechaniky zariadenia, charakteru záťaže aj požadovanej presnosti riadenia. V režimoch SFVC a CLVC podporuje frekvenčný rozsah 0 až 300 Hz. Vo V/F režime pracuje v rozsahu 0 až 3200 Hz. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz a nosná frekvencia sa pohybuje v rozsahu 1 až 16 kHz.

Prínos takéhoto riešenia sa ukazuje najmä v procesoch, kde je chod pohonu priamo spojený s kvalitou výroby alebo plynulosťou celej linky. Menič vie pomôcť udržať stabilnú reguláciu pri veľkých ventilátoroch, pri čerpacích uzloch, pri kompresorových staniciach, pri homogenizačných a miešacích systémoch, pri dopravníkových trasách, pri odvíjacích a navíjacích zariadeniach, pri extrudéroch, pri dávkovacích procesoch, pri baliacich linkách aj pri technologických mechanizmoch v nepretržitej výrobe. Tam, kde sa mení odpor, kde sa požaduje pokojný prechod medzi režimami alebo kde má každé kolísanie dopad na výsledok procesu, je presné riadenie veľkou výhodou.

Komunikačná otvorenosť a flexibilná I/O výbava

V810-4T2000 je pripravený na priemyselné siete a na integráciu do širšej riadiacej architektúry. Štandardne je zabudovaný MODBUS RTU. Ako opcia je k dispozícii PROFIBUS-DP a CanOpen. Riadiaca doska má port pre PROFIBUS kartu alebo PG kartu, čo z neho robí zaujímavú voľbu pre prevádzky, kde je dôležitá presná spätná väzba, komunikácia s nadradeným riadením a možnosť dopĺňať funkcie podľa projektu. Podpora komunikačných kariet a rozšíriteľnosť výbavy patria medzi výrazné benefity tejto série.

Pre vstupné a výstupné signály je pripravená bohatá základná výbava. Menič má 8 digitálnych vstupov, z toho svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Všetky digitálne svorky je možné riešiť voľbou PNP alebo NPN. K dispozícii sú 2 analógové vstupy. Jeden podporuje 0 až 10 V a druhý 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná výbava zahŕňa 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Menič je vybavený portom pre PG karty, ktoré možno použiť s enkodérom alebo s resolverom. Pri zložitejších projektoch je dôležitá aj možnosť doplniť vstupné a výstupné karty podľa požiadaviek konkrétnej aplikácie.

Externá brzdová jednotka a funkcie pre stabilný chod

Pri modeli V810-4T2000 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 6500*3 W s hodnotou 6,3*3 Ω. Brzdiaci moment je uvedený 125 % pri 10 % ED. Externá brzdová jednotka pomáha pri procesoch, kde sa často spomaľuje, kde je potrebný kontrolovaný dobeh alebo kde mechanika kladie vysoké nároky na správanie pri prechode medzi jednotlivými rýchlosťami. Dôležité je to najmä v technológiách, kde každé oneskorenie alebo nepresnosť pri brzdení ovplyvňuje celý pracovný cyklus.

Menič je vybavený funkciami, ktoré podporujú spoľahlivý a čitateľný chod. K dispozícii je DC brzdenie, PID regulátor, automatická regulácia napätia AVR, rýchle obmedzenie prúdu, obmedzenie krútiaceho momentu v režime CLVC, časové riadenie a implementácia až 16 prednastavených rýchlostí prostredníctvom jednoduchej PLC funkcie. Nechýba vstup pre PTC, PTO alebo TK ochranu motora. Bezpečnostná funkcia STO zabezpečuje, že pri aktivácii menič nedodáva do motora energiu. Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie a preťaženie. V praxi je to dôležité pre dlhodobú prevádzku aj pre servisnú istotu.

Robustné riešenie pre priemyselné prostredie

V810-4T2000 je určený pre vnútornú inštaláciu. Pracuje pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. Kovová skriňa, priemyselná výbava a podpora rozšírenia komunikácie aj I/O robia z tohto modelu silný základ pre systémy, v ktorých je rozhodujúca kontinuita prevádzky, presná regulácia a vysoká úroveň technickej pripravenosti.

Frekvenčný menič V810-4T2000 prináša kombináciu výkonu, vektorového riadenia s uzavretou slučkou, podpory komunikačných kariet a spoľahlivej prevádzkovej výbavy. Je pripravený pre náročné priemyselné projekty, kde sa očakáva presnosť, integrácia a dlhodobá stabilita bez kompromisov.
