Frekvenčný menič 160kW, V810-6T1600P

Model V810-6T1600P
Výkon 160 kW
Nominálny prúd 175 A

Frekvenčný menič V810 160kW

Tieto meniče sú určené pre najnáročnejšie a najkomplikovanejšie profesionálne aplikácie, ktoré sú vhodné pre všetky ich druhy. Po dobu 3 sekúnd zvládajú až 180% -né preťaženie a pri dobe 60 sekúnd ide o možnosť 150%-ného preťaženia. Vzhľadom k tomu môžeme povedať, že ide o najvyššiu možnú triedu meničov, ktoré sú sériovo vyrábané až do 1000 kW. Tieto modely dokážu odolávať vysokému zaťaženiu, čo ich robí výnimočnými. Frekvenčný menič 160 kW, V810-6T1600P (na 690V) s prídavnými možnosťami je možné používať v rámci jednej platformy pre všetky požiadavky, čo je umožnené širokým výkonnostným rozpätím. Model je vyrábaný vo výkonových radách do 1 MW.

Oblasti využitia meničov 160kW

Frekvenčný menič 160kW je vhodný na používanie vo všetkých priemyselných odvetviach a to nielen pri jednoduchých, ale aj náročných aplikáciách. Nižšie pre lepšiu predstavu uvádzame niekoľko priemyselných odvetví, kde sa môžete s našimi frekvenčnými meničmi 160kW stretnúť.

Využitie v ľahkom priemysle

  • potravinársky priemysel
  • polygrafia
  • elektrotechnický priemysel
  • textilníctvo

Využitie v ťažkom priemysle

  • automobilový priemysel
  • banský priemysel
  • chemický priemysel
  • energetika
  • hutníctvo
  • letecký priemysel
  • stavebníctvo
  • strojárstvo

Menič V810 a jeho vlastnosti

  • Napájanie meniča frekvencie trojfázovým napätím 3 x 690 V AC
  • Riadiaci režim meniča frekvencie je CLVC vektorový s uzatvoreným okruhom, SVC vektorový s otvoreným okruhom, alebo V/F riadenie
  • Výstupná frekvencia meniča 0,01 až 3200 Hz
  • V 810 pracuje s nosnou frekvenciou 1 až 16 kHz
  • V 810 majú štandardne zabudovanú brzdovú jednotku do výkonu 18,5 kW, PID, PLC
  • Štandardné funkcie AVR, JOG, časovače, ochrany
  • Bezpečnostná funkcia EMS STOP okamžitého zastavenia
  • Funkcia pripojenia PTC ochrany alebo termokontaktu elektromotora
  • Odnímateľný panel s možnosťou externej inštalácie do 50 m (káblom)
  • V 810 disponuje 8 digitálnymi vstupmi PNP alebo NPN voliteľné, z toho 1 vysokorýchlostný pulzný vstup 100 kHz; 2 analógové vstupy -10 / +10 V; 0-10 V a 4-20 mA (alebo 0 až 20 mA).
  • Výstupy sú 1 digitálny – vysokorýchlostný, 2 analógové a 2 reléové
  • Fyzické rozhranie RS 485 MODBUS sériovo zabudované
  • Komunikačné rozhranie MODBUS RTU; PROFIBUS-DP
  • Vstavaný port pre pripojenie PG kariet (enkodér, resolver, atď.)
  • Štandardy EN/IEC 61800-3: 2017; C1, ktorý je vhodný do 1. prostredia; EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia;





Bližší popis – frekvenčný menič 160 kW

Bližšia špecifikácia produktu V810 s výkonom 160 kW na 690V. Prezrite si podrobné informácie k možnostiam napájania, štandardným funkciám meniča, bezpečnostných funkciách, ochranných funkciách, vstupoch a výstupoch a pokynoch o inštalovaní zariadenia. Neprehliadnite ani katalóg frekvenčných meničov, ktorý sa nachádza v spodnej časti tejto stránky.

Položka VECTOR V810
Napájanie Napájanie Rozsah vstupného napätia:
1 x 230 V AC ± 15%
3 x 400 V AC ± 15%
3 x 690 V AC ± 15%
Rozsah frekvencie napájania: 47 až 63 Hz
Štandardné funkcie Riadiaci režim V/F skalárne riadenie
SVC vektorové s otvoreným okruhom
CLVC vektorové riadenie
Maximálna frekvencia SVC, CLVC vektorové riadenie: 0 – 300 Hz
V/F skalárne riadenie:       0 – 3200 Hz
Nosná frekvencia 1-16 kHz
Nosná frekvencia sa automaticky nastaví na základe charakteristiky zaťaženia.
Rozlíšenie vstupnej frekvencie Digitálne nastavenie 0.01 Hz
Analógové nastavenie: maximálna frekvencia x 0.025%
Počiatočný krútiaci moment G typ: 0.5 Hz/150% (SVFC)
G typ: 0.5 Hz /180% (CLVC)
P typ: 0.5 Hz/100% (V/F)
Rozsah rýchlosti 1:100 (SVC)
1:1000 (CLVC)
Stabilita rýchlosti ± 0.5% (SVC)
± 0.02% (CLVC)
Presnosť riadenia krútiaceho momentu ± 5% (CLVC)
Preťažiteľnosť G typ: 60s pre 150% menovitého prúdu, 3s pre 180% menovitého prúdu
P typ: 60s pre 120% menovitého prúdu, 3s pre 150% menovitého prúdu.
Zvýšenie krútiaceho momentu Auto-boost alebo užívateľské manuálne zvýšenie 0.1% až 30.0%
V/F krivka Lineárna V/F krivka
Viacbodová V/F krivka
N-napäťová V/F krivka (násobok 1.2-napätia, 1.4- napätia, 1.6- napätia, 1.8- napätia, upravená)
V/F separácia Dva typy: úplná separácia; polovičná separácia
Režimy rampy Lineárna rampa
Rampa typu S-krivka
Štyri skupiny časov zrýchlenia / spomalenia s rozsahom 0.0-6500.0 s
Vstup a výstup Vstupné svorkovnice 8 digitálnych vstupov, binárnych vstupov ON/OFF, 1 svorka X5 môže podporovať vysokorýchlostný impulzný vstup. Všetky svorky majú voliteľné PNP alebo NPN
2 analógové vstupy, z ktorých jeden FIV podporuje -10 V / +10 V; alebo 0 – 10 V vstup a druhý FIC podporuje 0 – 10V alebo 0-20mA (4-20 mA) vstup.
Výstupné svorkovnice 1 Programovateľný výstup s otvoreným kolektorom: poskytuje 1 výstupnú svorku (výstup otvoreného kolektora alebo vysokorýchlostný impulzný výstup)
2 reléové výstupy,
2 analógové výstupy: FOV a FOC s voliteľným výstupom 0 – 20 mA (4 – 20 mA) alebo 0 – 10 V
PG PG karty Menič je vybavený portom pre PG karty (pre encoder), alebo PG karty pre použitie s resolverom, atď.
Štandardné funkcie DC brzdenie Frekvencia brzdenia: 0,0 Hz až maximálna frekvencia
Doba brzdenia: 0.0-36.0 s
Hodnota prúdu pri brzdení: 0.0%-100.0 %
Brzdová jednotka Modely do výkonu 18,5 kW majú štandardne zabudovanú brzdovú jednotku.
Riadenie v JOG režime (krokovanie) JOG frekvenčný rozsah: 0.00-50.00 Hz
JOG čas zrýchlenia / spomalenia: 0.0-6500.0 s
Implem. viac prednastavených rýchlostí Implementovaných až 16 rýchlostí pomocou jednoduchej funkcie PLC alebo kombinácie koncových stavov X.
PTC/Termokontakt Vstup pre PTC ochranu motora alebo termokontaktu.
Zabudovaný PID regulátor Uľahčuje procesne riadený systém riadenia uzavretej slučky.
Automatická regulácia napätia AVR Pri zmene napájacieho napätia môže automaticky udržiavať konštantné výstupné napätie.
Ovládač prepätia a nadmerného prúdu Prúd a napätie sú automaticky obmedzené počas chodu, aby sa zabránilo častému vypínaniu v dôsledku prepätia a nadmerného prúdu.
Obmedzenie krútiaceho momentu a riadenia Môže automaticky obmedziť krútiaci moment a zabrániť častej zmene nadprúdu počas chodu.
Bezpečnostná funkcia EMS STOP Systém „emergency stop“: v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP.
Rýchle obmedzenie prúdu Pomáha predchádzať častým chybám z dôvodu nadprúdu AC motora
Vysoký výkon Riadenie AC motora sa realizuje technológiou riadenia prúdu vektora s vysokým výkonom.
Časové riadenie Časový rozsah: 0.0-6500.0 minút
Komunikácia MODBUS RTU, PROFIBUS-DP
Kanál spúšťacích príkazov Podľa panelu, riadiacich terminálov, port sériovej komunikácie je možné prepínať mnohými spôsobmi
Zdroj frekvencie 10 druhov frekvencií, daných digitálnym analógovým napätím, analógovým prúdom, impulzom, sériovým portom, X8, PID, môže byť prepínaný mnohými spôsobmi
Pomocný zdroj frekvencie 10 druhov frekvencií, môže sa ľahko realizovať mikro nastavenie, frekvenčný syntetizátor
LED displej Zobrazuje parametre
Uzamknutie tlačidiel a výber funkcií Môže blokovať tlačidlá čiastočne alebo úplne a definovať rozsah funkcií niektorých tlačidiel, aby sa zabránilo nesprávnej funkcii.
Ochranný režim Zisťovanie skratu motora pri zapnutí, ochrana proti strate výstupnej fázy, ochrana pred nadmerným prúdom, ochrana proti prepätiu, ochrana pod napätím, ochrana proti prehriatiu a ochrana proti preťaženiu.
EMC (kompaktibilita) IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Štandardy EN/IEC 61800-3: 2017; C1, ktorý je vhodný do 1. prostredia;
EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia;
Inštalácia v prostredí Inštalujte v interiéri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC
60721-3-3 .Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.
Nadm. výška. Pod 1000 metrov n.m. (znížte stupeň výkonu pri použití nad 1000 metrov n. m.)
Teplota okolia -10 °C ~ 40 °C (znížte stupeň výkonu ak je teplota okolia medzi 40 °C až 50 °C)
Vlhkosť Menej ako 95% relatívnej vlhkosti, bez kondenzácie
IEC 60068-2-3
Vibrácie Menej ako 5,9 m/s2 (0,6 g) IEC 60068-2-6
Teplota skladovania -20°C ~60°C
Prečo frekvenčný menič V810?

Ak sa pýtate či je frekvenčný menič typu V810 s výkonom 160kW pre vás, v ďalšom texte uvádzame, kedy by ste si mali takýto prístroj zaobstarať:
– ak potrebujete efektívne zoptimalizovať vašu prevádzku
– ak potrebujete menič s vysokou preťažiteľnosťou
– ak v prevádzke pracujete s vyššími výkonmi
– ak chcete využívať množstvo funkcií
– ak chcete získať najlepší pomer ceny a kvality

Potrebujete poradiť? Ozvite sa nám na predaj@vyboelectric.eu a radi vám s výberom zariadenia V810 pomôžeme.

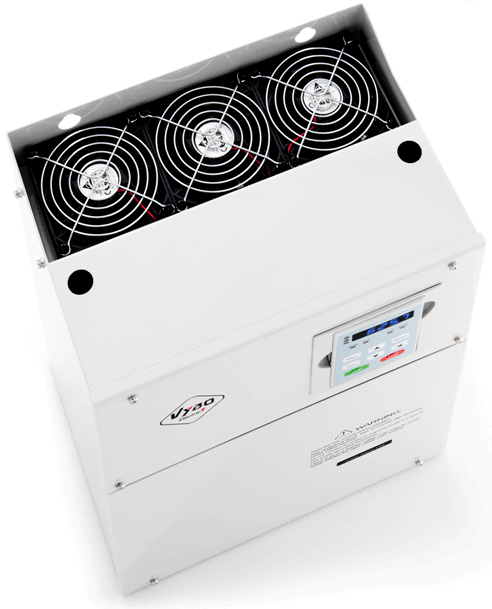

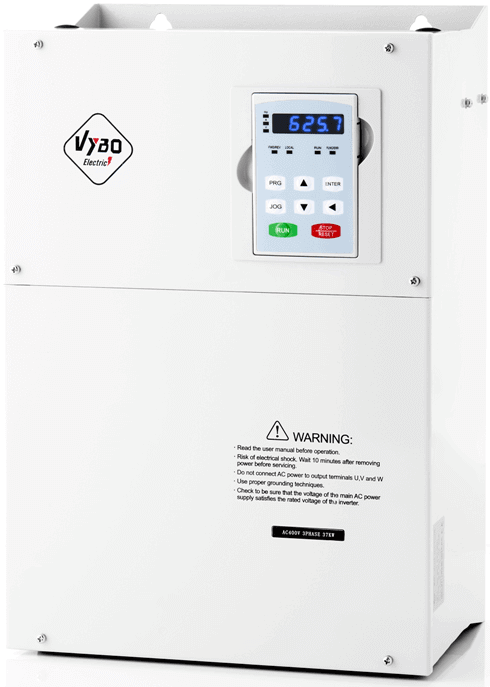

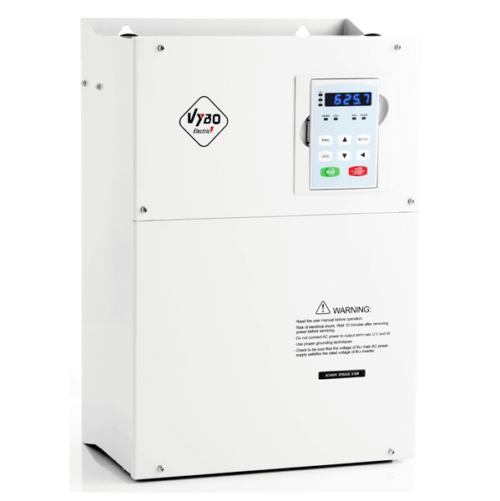

Galéria – Frekvenčné meniče 160kW V810

frekvenčný menič 160kw V810 frekvenčný menič 160kw V810 frekvenčný menič 160kw V810 frekvenčný menič 160kw V810

Rozmerový výkres – Frekvenčný menič 160kW V810

frekvenčný menič 160kw V810
