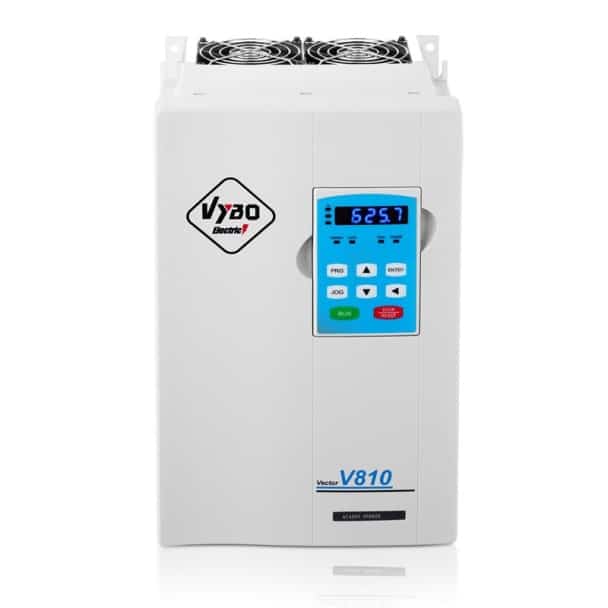

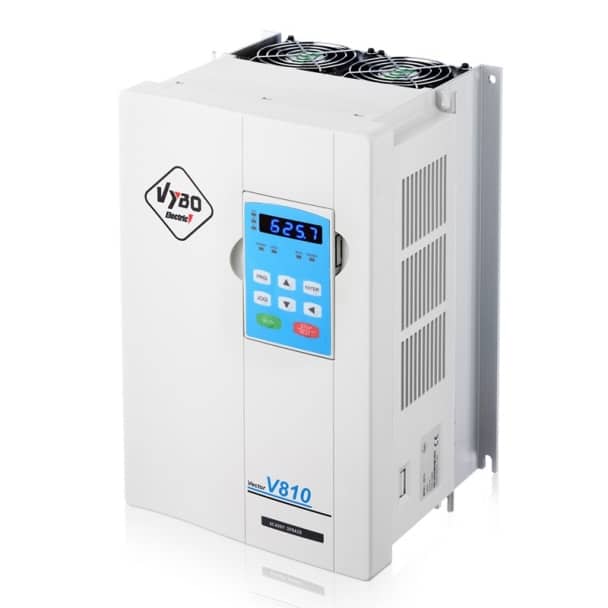

Frekvenčný menič 15kW, V810-4T0150

Dlhý popis produktu

Frekvenčný menič V810-4T0150 pre 15 kW pohony s dôrazom na integráciu, stabilitu a presné riadenie

V810-4T0150 je frekvenčný menič pre trojfázové napájanie 400 V a elektromotor s výkonom 15 kW. Ide o riešenie pre prevádzky, kde už pohon tvorí dôležitú súčasť technologického celku a kde sa od meniča očakáva viac než len plynulá zmena frekvencie. Dôležitá býva stabilita pri rozbehu, presná odozva pri zmene zaťaženia, spoľahlivá komunikácia s riadením a istota, že zariadenie zvládne každodennú prevádzku v opakovanom pracovnom cykle.

Takýto model sa prirodzene uplatní v dopravníkoch, čerpacích staniciach, ventilačných zostavách, miešacích a homogenizačných uzloch, navíjacích a odvíjacích mechanizmoch, plniacich a dávkovacích linkách, baliacich strojoch, triediacich systémoch, procesných PID zostavách, filtračných jednotkách, technologických čerpacích okruhoch aj vo výrobných staniciach, kde má byť pohon stabilný, čitateľný a presne riadený. Práve v takýchto aplikáciách vyniká kombinácia výkonu, funkčnej výbavy a možností integrácie, ktorú séria V810 ponúka.

Pripravený na komunikáciu a systémové začlenenie

Jednou z najväčších výhod modelu V810-4T0150 je jeho pripravenosť na širšie systémové nasadenie. Vo výbave veľkosti B je k dispozícii port CN4 na pripojenie PROFIBUS karty alebo PG karty. To je veľmi dôležité tam, kde sa menič zapája do automatizovanej linky, do nadradeného riadenia alebo do technológie s požiadavkou na presnejšiu spätnú väzbu z pohonu. Práve možnosť doplniť PROFIBUS kartu patrí medzi výrazné prednosti série V810 pri modernej priemyselnej integrácii.

Štandardne je k dispozícii aj MODBUS RTU a rozhranie RS485. Port pre PG karty rozširuje možnosti tam, kde sa pracuje s enkodérom alebo kde je potrebná vyššia úroveň kontroly nad pohonom. V praxi to znamená lepšie napojenie na riadiaci systém, väčší prehľad nad prevádzkovými stavmi a širší priestor na optimalizáciu celej technológie.

Riadenie, ktoré sa prispôsobí charakteru záťaže

Model V810-4T0150 podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. To vytvára široký priestor na voľbu spôsobu riadenia podľa typu zariadenia, dynamiky pohybu a požadovanej presnosti. Pri pohonoch s premenlivou záťažou alebo pri technologických uzloch, kde je dôležitá citlivá reakcia na zmenu pracovného stavu, je takáto výbava veľkou výhodou.

Digitálne nastavenie frekvencie s rozlíšením 0,01 Hz umožňuje jemné doladenie prevádzky. Nosná frekvencia pracuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Menič zároveň ponúka lineárnu rampu aj rampu typu S-krivka, pričom k dispozícii sú štyri skupiny časov zrýchlenia a spomalenia. Význam má aj zvýšenie krútiaceho momentu pomocou auto-boostu alebo manuálneho nastavenia. Výsledkom je plynulejší rozbeh, pokojnejší dobeh a lepšie prispôsobenie pohonu reálnej prevádzke.

Vstupy, výstupy a funkcie pre lepší dohľad nad procesom

V810-4T0150 ponúka 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup. Digitálne vstupy je možné riešiť v logike PNP alebo NPN, čo uľahčuje zapojenie do rôznych riadiacich schém. K dispozícii sú aj 2 analógové vstupy. Vstup FIV pracuje s rozsahom 0 až 10 V a vstup FIC podporuje 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA.

Na výstupe sú pripravené 2 analógové výstupy FOV a FOC, jeden programovateľný výstup s otvoreným kolektorom a dve reléové vetvy. Dôležitou súčasťou výbavy je aj PID regulátor, ktorý uľahčuje procesne riadený systém uzavretej slučky, a AVR, ktorý pomáha udržiavať konštantné výstupné napätie pri zmene napájania. K tomu sa pridáva JOG režim, časové riadenie a jednoduchá PLC funkcia s podporou až 16 prednastavených rýchlostí. Táto kombinácia pomáha tam, kde sa prevádzka opiera o opakované pracovné kroky a presnú nadväznosť jednotlivých častí procesu.

Brzdenie a ochranné funkcie pre pokojnejšiu prevádzku

Pri výkone 15 kW je veľmi dôležité aj správanie pri spomaľovaní. Model V810-4T0150 má štandardne zabudovanú brzdovú jednotku. Pre tento typ je určený brzdový odpor s výkonom 800 W a hodnotou 43 Ω. Brzdiaci moment je uvedený ako 125 % pri 10 % ED. To prináša väčšiu kontrolu nad dobehom a väčšiu istotu tam, kde na presnom zastavení závisí ďalší technologický krok.

Menič podporuje aj DC brzdenie s nastaviteľnou frekvenciou, dobou a úrovňou prúdu pri brzdení. Z pohľadu ochrany sleduje skrat motora pri zapnutí, stratu výstupnej fázy, nadmerný prúd, prepätie, podpätie, prehriatie a preťaženie. K dispozícii je aj vstup pre PTC tepelnú ochranu motora a bezpečnostná funkcia STO, pri ktorej menič pri aktivácii nedodáva do motora energiu. Takáto výbava pomáha znižovať riziko neplánovaných odstávok a podporuje stabilnejšiu prevádzku celej pohonovej vetvy.

Rozmery a technický základ pre priemyselné osadenie

Model patrí do veľkosti B a má rozmery 210 × 330 × 190 mm. Inštalačný rozmer je 195 × 310 mm a montážny otvor Ø6,5. Takéto vyhotovenie pomáha pri osadení do rozvádzača, kde je potrebné spojiť prehľadné zapojenie výkonovej a riadiacej časti s dobrým využitím priestoru. Pri návrhu sa odporúča vertikálna montáž a dobré prúdenie vzduchu.

V810-4T0150 má menovitý výstupný výkon 15 kW, maximálny vstupný prúd 35 A a menovitý výstupný prúd 32 A. Pre napájanie sa uvádza odporúčaný prierez vodiča 3 × 6 mm² a odporúčané istenie 40 A. Hmotnosť brutto je 6,5 kg. Tieto údaje z neho robia technicky pripravený 400 V menič pre presné a stabilné priemyselné nasadenie.

15 kW menič pre technológie, ktoré očakávajú výkon aj flexibilitu

Frekvenčný menič V810-4T0150 spája menovitý výstupný prúd 32 A, zabudovanú brzdovú jednotku, pripravenosť na PROFIBUS kartu alebo PG kartu, bohatú funkčnú výbavu a rozmery vhodné pre priemyselné osadenie. Je to riešenie pre prevádzky, ktoré od pohonu očakávajú presné riadenie, širšie možnosti integrácie a spoľahlivé správanie v každodennej technickej praxi.
