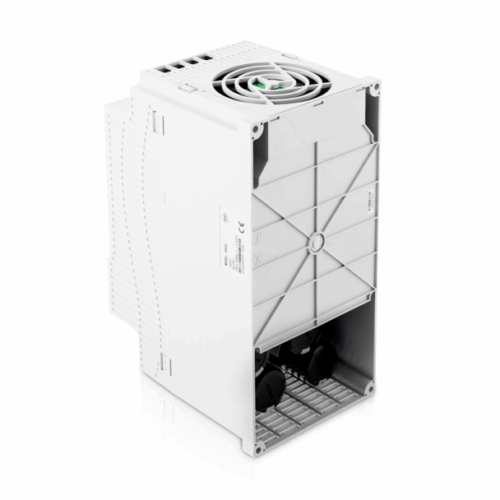

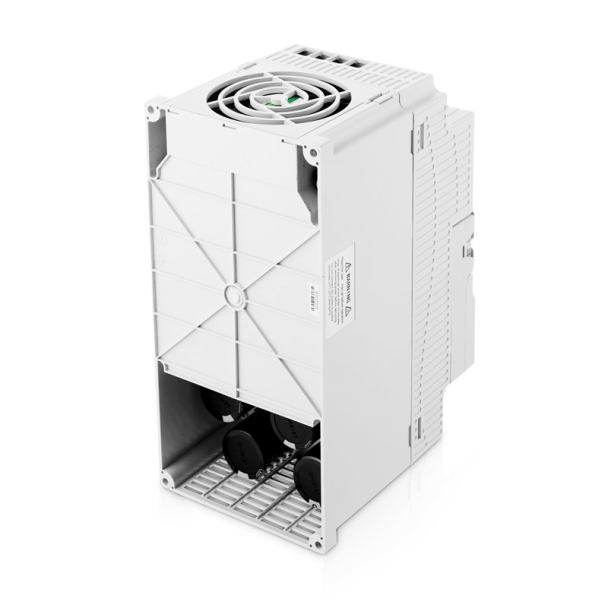

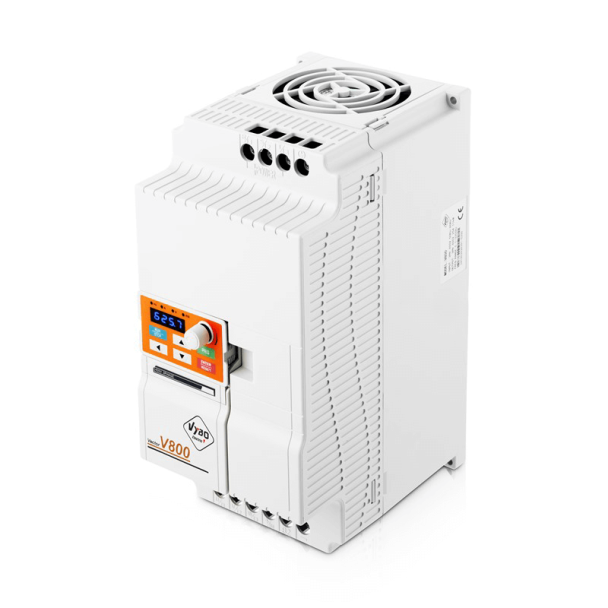

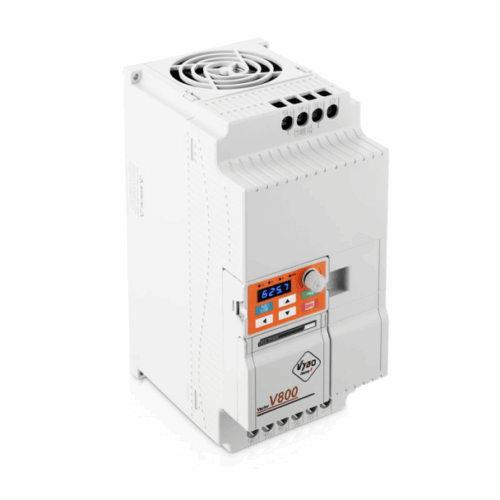

Frekvenčný menič 15kW, V800-4T0150

Dlhý popis produktu

Profesionálny frekvenčný menič pre stabilné riadenie priemyselného pohonu

VYBO Electric V800 4T0150 patrí do profesionálnej rady frekvenčných meničov pre priemysel, kde je rozhodujúca spoľahlivosť, presnosť riadenia a čistá integrácia do technologického celku. Model s menovitým výkonom 15 kW pracuje s napájaním 3 x 400 V / 50–60 Hz a poskytuje výstup 3 x 0–400 V AC. Menovitý výstupný prúd 32 A a maximálny vstupný prúd 35 A z neho robia pevný základ pre zariadenia, kde je potrebné udržať plynulý chod, presnú reguláciu otáčok a dobrú kontrolu nad správaním elektromotora v každodennej prevádzke.

Pre sériu V800 je typické, že nejde len o klasický menič zameraný na zmenu frekvencie. Táto rada je navrhnutá ako plnohodnotné priemyselné riešenie, ktoré spája výkonovú časť, riadiace funkcie, komunikačné možnosti a procesnú výbavu do jedného zariadenia. V praxi to znamená jednoduchšie začlenenie do rozvádzača, menšiu potrebu dopĺňania ďalších prvkov a prehľadnejší návrh celej aplikácie.

Integrované vektorové riadenie ako hlavná prednosť série V800

Hlavnou technickou vlastnosťou modelu V800 4T0150 je integrované vektorové riadenie. K dispozícii je V/F skalárne riadenie aj SVC vektorové riadenie s otvoreným okruhom, čo umožňuje prispôsobiť správanie pohonu charakteru konkrétnej technológie. Pri V/F riadení je výstupná frekvencia 0 – 3200 Hz. Pri SVC vektorovom riadení s otvoreným okruhom je výstupná frekvencia 0 – 320 Hz.

Vektorové riadenie pomáha udržať pokojnejšie správanie elektromotora, presnejšiu reakciu na zmenu záťaže a lepšiu stabilitu rýchlosti. Séria V800 zároveň využíva lineárnu rampu, S-krivku, automatické zvýšenie krútiaceho momentu, obmedzenie prúdu a ďalšie optimalizačné funkcie, ktoré prispievajú k plynulejšiemu priebehu rozbehu, stabilnejšiemu chodu aj kultivovanejšiemu spomaľovaniu. Pri zariadeniach, kde je dôležitá opakovateľnosť a prevádzková disciplína, ide o veľmi podstatný prínos.

Pokročilá optimalizácia integrácie pre praktické priemyselné zapojenie

Model 4T0150 je pripravený na moderné priemyselné nasadenie aj z pohľadu integrácie do riadiaceho systému. Výbava zahŕňa integrovaný MODBUS RTU, EMC filter, +10 V výstup, vstup pre PTC ochranu elektromotora, PLC inteligentnú funkciu, funkciu Emergency STOP (EMS) a možnosť pripojenia externého panelu. Potvrdená je aj zmena smeru otáčania cez externý vstup, čo umožňuje pohodlné zaradenie meniča do priemyselnej logiky stroja alebo technologickej linky.

Dôležitou súčasťou funkčnej výbavy je aj PID regulácia doplnená o detekciu chodu na sucho, režim spánku a detekciu vysokého alebo nízkeho tlaku. Vďaka tomu možno menič nasadiť nielen v pohonoch, kde sa rieši samotná rýchlosť motora, ale aj v procesných úlohách, kde je potrebné pracovať s prevádzkovými stavmi technológie a udržiavať systém v stabilnom režime bez zbytočných výkyvov.

Integrovaná brzdová jednotka ako praktická súčasť výbavy

Pri modeli V800 4T0150 je dôležitou výhodou integrovaná brzdová jednotka. Tá rozširuje možnosti meniča v aplikáciách, kde je potrebné presnejšie a istejšie spomaľovanie pohonu. Dáta brzdovej jednotky zahŕňajú výkon rezistora 0,8 kW, hodnotu odporu 43 Ω a odporúčaný výkon 15 kW. Takáto konfigurácia pomáha udržať lepšiu kontrolu nad dobehom a zvyšuje istotu pri pracovných cykloch, kde sa strieda rozbeh, ustálený chod a riadené zastavenie.

Brzdová jednotka je cenná najmä v zariadeniach, kde je požadovaná prevádzková presnosť, kultivovaný prechod medzi jednotlivými režimami a predvídateľná reakcia pohonu. Priemyselná prax ukazuje, že práve schopnosť meniča pracovať spoľahlivo pri brzdení výrazne vplýva na kvalitu celého pracovného procesu.

Montážne a elektrické parametre pripravené pre serióznu prevádzku

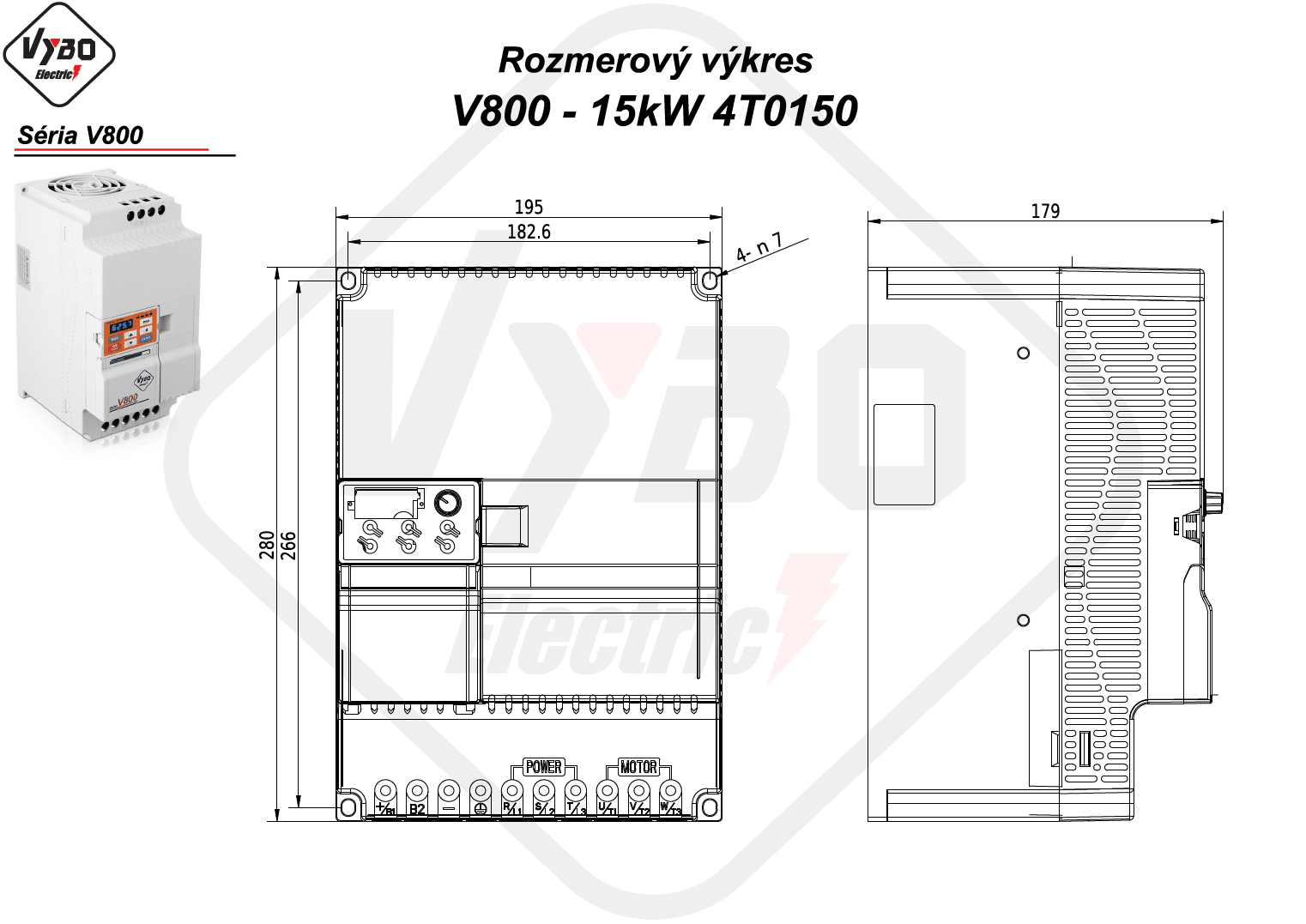

Model patrí do veľkosti C. Odporúčaný prierez napäťového kábla je 6 mm² a odporúčaný istič 40 A. Približné výkonové straty dosahujú 0,44 kW, požadovaný prietok chladiaceho vzduchu 103 m³/hod, indukčnosť AC reaktora 0,6 mH a indukčnosť DC reaktora 0,087 mH. Uťahovací moment je 1,2 až 1,5 Nm a krytie IP20 predurčuje menič na montáž vo vnútornom prostredí.

Z pohľadu prevádzky je dôležitá aj preťažiteľnosť 120 % / 60 s v režime P a 150 % / 60 s v režime G. Táto rezerva pomáha lepšie zvládať krátkodobé zmeny zaťaženia a prechodové pracovné stavy, čo je pri priemyselných zariadeniach veľmi užitočné. Pri korektnej montáži s dôrazom na odvetranie, oddelenie silových a riadiacich káblov a kvalitné uzemnenie je možné naplno využiť jeho riadiaci aj prevádzkový potenciál.

Oblasti použitia

V800 4T0150 sa hodí pre dopravníkové úseky, ventilátorové aplikácie, odsávacie systémy, čerpacie technológie, miešacie zariadenia, dávkovacie linky, baliace pracoviská, obslužné strojové mechanizmy, samostatné výrobné moduly aj procesné technologické celky, kde je potrebné spojiť presné riadenie, priemyselnú komunikáciu a stabilný pracovný režim. Silnou stránkou modelu nie je len výkon 15 kW, ale celková úroveň technického riešenia, ktorá z neho robí spoľahlivý a pripravený menič pre moderné priemyselné nasadenie.
