Frekvenčný menič 110kW, V810-4T1100

Dlhý popis produktu

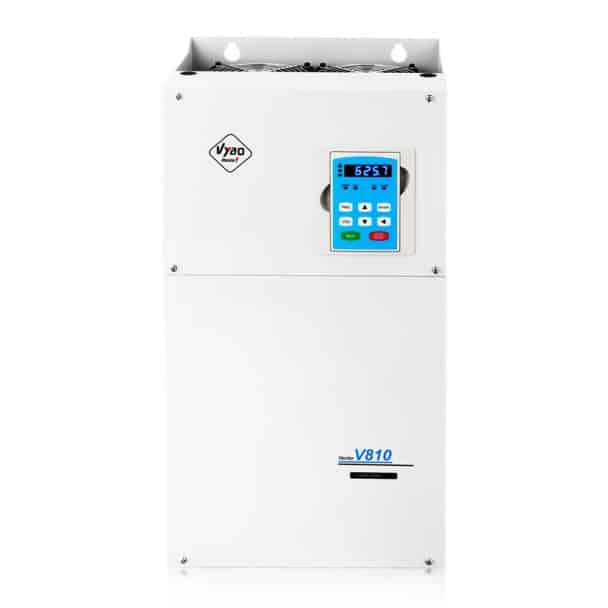

Frekvenčný menič V810-4T1100 pre výkonné priemyselné pohony

Frekvenčný menič V810-4T1100 je určený pre napájanie 3 x 400 V a pre pohony s výkonom 110 kW. V priemyselnej prevádzke predstavuje silný základ pre riadenie procesov, kde je dôležitá stabilita, presná reakcia a jednoduché začlenenie do automatizácie. Tento model patrí do veľkosti C, má menovitý výstupný prúd 210 A, maximálny vstupný prúd 210 A a odporúčaný prierez napájania 1x(3×95) mm2. Pre istenie je uvedená hodnota 250 A. Zariadenie má robustnú kovovú skriňu, hmotnosť 31 kg a rozmery 342 x 550 x 576 x 260 mm. Inštalačný rozmer je 270 x 560 x Φ9. Montáž je určená na stenu alebo do rozvádzača.

Keď má pohon pracovať presne a pokojne

Model V810-4T1100 je postavený na širokej škále riadiacich režimov. K dispozícii je V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. To dáva veľký priestor na správne nastavenie správania pohonu podľa charakteru technológie. Maximálna frekvencia v režimoch SFVC a CLVC je 0 až 300 Hz. Vo V/F režime je k dispozícii rozsah 0 až 3200 Hz. Nosná frekvencia pracuje v rozsahu 1 až 16 kHz a automaticky sa prispôsobuje charakteristike zaťaženia. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz, čo pomáha pri jemnom doladení chodu.

V praxi je dôležité, že menič neponúka len samotný výkon, ale aj kontrolu nad motorom v reálnych podmienkach. Pri rozbehu, pri zmene zaťaženia aj pri dlhšej ustálenej prevádzke pomáha udržať stabilné správanie systému. Vektorové riadenie s uzavretou slučkou je prínosom tam, kde výroba vyžaduje presné držanie rýchlosti a čistú odozvu riadenia. To je dôležité pri pohonoch spracovateľských liniek, pri technologických čerpadlách, pri ventilátorových zostavách, pri dopravníkoch, pri miešadlách, pri kompresoroch, pri drvičoch, pri dávkovacích zariadeniach aj pri navíjacích procesoch, kde sa nesleduje len samotný pohyb, ale aj stabilita celého chodu.

Pripravený na komunikáciu a moderné riadenie

Jednou z veľkých predností tohto modelu je pripravenosť na riadené priemyselné prostredie. MODBUS RTU je zabudovaný štandard. Pre náročnejšiu komunikáciu je k dispozícii PROFIBUS-DP ako opcia a tiež CanOpen ako opcia. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu, pričom menič podporuje použitie enkodéra aj resolvera. Takéto riešenie pomáha tam, kde je dôležitá spätná väzba, presná koordinácia so systémom a čisté prepojenie s nadradeným riadením.

Pre automatizáciu je pripravených 8 digitálnych vstupov. Svorka X8 podporuje vysokorýchlostný impulzný vstup a všetky digitálne svorky umožňujú voľbu PNP alebo NPN. Analógová časť obsahuje 2 analógové vstupy, pričom jeden pracuje s rozsahom 0 až 10 V a druhý podporuje 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Na výstupe sú pripravené 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Výstupná logika môže byť rozšírená aj cez voliteľnú I/O kartu 801. Pre projektanta aj integrátora je to praktická výbava, ktorá pomáha skrátiť čas návrhu a zjednodušiť zapojenie celej technológie.

Brzdenie, ochrana a plynulosť procesu

Pri tomto výkone sa používa externá brzdová jednotka. Pre model V810-4T1100 je uvedené riešenie s brzdovým odporom 4500*2 W a 9,4*2 Ω, s brzdovým momentom 125 % pri 10 % ED. Takéto usporiadanie pomáha v prevádzkach, kde je potrebné zvládať opakované spomaľovanie, kontrolovaný dobeh alebo častejšie zmeny dynamiky. Význam má najmä tam, kde sa pohon nesmie správať nepredvídateľne a kde je dôležitý pokojný prechod medzi jednotlivými stavmi technológie.

Model V810-4T1100 má zároveň bohatú sadu funkcií pre prevádzkovú istotu. K dispozícii je DC brzdenie, zabudovaný PID regulátor, automatická regulácia napätia AVR, rýchle obmedzenie prúdu, obmedzenie krútiaceho momentu v režime CLVC, časové riadenie a implementácia až 16 prednastavených rýchlostí cez jednoduchú PLC funkciu. Nechýba ani vstup pre PTC, PTO alebo TK tepelnú ochranu motora. Z pohľadu bezpečnosti je k dispozícii aj funkcia STO, pri ktorej menič po aktivácii nedodáva do motora energiu.

Konštrukcia pripravená na priemyselné podmienky

Menič je určený pre vnútornú inštaláciu. Pracuje pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. Výrobca uvádza aj ochrany proti skratu motora pri zapnutí, proti strate výstupnej fázy, proti nadprúdu, prepätiu, podpätiu, prehriatiu a preťaženiu. V spojení s kvalitným návrhom kabeláže, správnym uzemnením a vhodne riešeným chladením vzniká spoľahlivý základ pre dlhodobú prevádzku.

V810-4T1100 preto dáva zmysel všade tam, kde sa hľadá kombinácia vysokého výkonu, presného riadenia, kvalitnej komunikácie a širokej vybavenosti bez kompromisov v integrácii. Je to menič, ktorý vie podporiť stabilný chod technológie a zároveň ponecháva dostatok priestoru pre detailné nastavenie procesu podľa konkrétnych požiadaviek výroby.
