Frekvenčný menič 1000kW, V810-4T10000

Dlhý popis produktu

Frekvenčný menič V810-4T10000 pre 1000 kW pohony s maximálnou variabilitou riadenia a integrácie

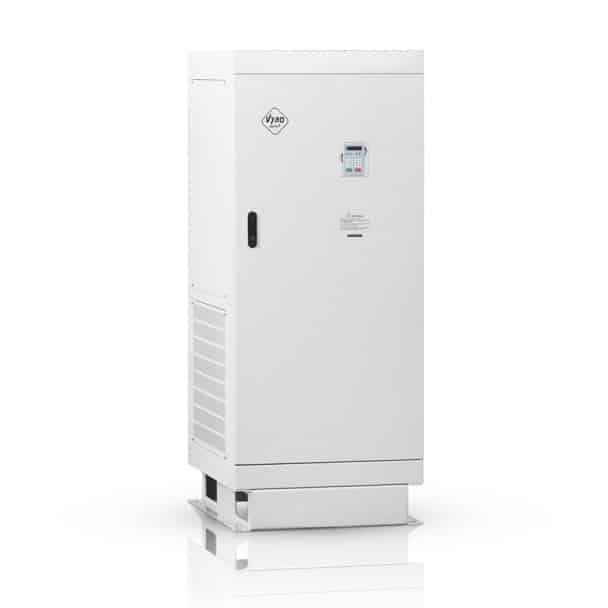

Frekvenčný menič V810-4T10000 je určený pre trojfázové napájanie 3 x 400 V a pre elektromotory s výkonom 1000 kW. Tento model patrí do veľkosti F a je riešený ako samostatne stojaca kovová skriňa s rozmermi 700 x 2200 x 1000 mm a s inštalačným rozmerom 650 x 900 x Φ14. Menovitý výstupný prúd dosahuje 1720 A a maximálny vstupný prúd 1800 A. Meniče nad 250 kW majú vstavanú DC tlmivku, ktorá pomáha zlepšiť účinník. Pri megawattovej triede je to dôležitý prvok pre elektrickú stabilitu aj pre správne zapojenie do výkonovej infraštruktúry prevádzky.

Pri výkone 1000 kW býva rozhodujúce, aby sa menič dal bez problémov zaradiť do komplexnej technológie s vlastnou logikou riadenia. Každý projekt môže mať iný spôsob ovládania, iný tok signálov a inú architektúru komunikácie. V810-4T10000 zaujme práve tým, že neuzatvára systém do jedného spôsobu použitia. Naopak. Ponúka širokú flexibilitu v tom, odkiaľ prijíma príkazy, ako je zadávaná frekvencia a akým spôsobom komunikuje s nadradeným riadením. Pri veľkých projektoch je to rozhodujúca výhoda, pretože znižuje tlak na kompromisy už vo fáze návrhu.

Model pre technológie s vlastnou logikou riadenia

Kanál spúšťacích príkazov možno voliť podľa panela, riadiacich terminálov alebo sériovej komunikácie. Zdroj frekvencie je možné vyberať z viacerých riešení, medzi ktoré patrí digitálne nastavenie, analógové napätie, analógový prúd, impulz, sériový port, svorka X8, PID aj ďalšie možnosti prepínania. Pomocný zdroj frekvencie podporuje mikro nastavenie a frekvenčný syntetizátor. Takáto výbava dáva veľký priestor všade tam, kde je riadiaca stratégia súčasťou samotného know-how prevádzky a kde sa pohon musí prispôsobiť systému, nie systém pohonu.

V praxi to otvára dvere pre veľmi rozdielne technológie. Model môže pracovať v rozsiahlych čerpacích staniciach, vo veľkých ventilátorových systémoch, v energeticky náročných kompresorových zostavách, pri navíjaní a odvíjaní, v extrúznych linkách, pri veľkých dopravníkoch, v miešacích technológiách, v homogenizačných procesoch aj v ďalších priemyselných zariadeniach, kde je megawattový výkon súčasťou koordinovaného celku. V každom takomto projekte hrá rolu schopnosť meniča zapadnúť do konkrétneho spôsobu riadenia bez zbytočných obmedzení.

Riadenie výkonu od V/F až po uzavretú slučku

V810-4T10000 podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Vďaka tomu je možné voliť medzi jednoduchším riadením a presnejším vektorovým režimom podľa toho, čo si technológia vyžaduje. Pri uzavretej slučke má systém lepšiu odozvu pri zmene zaťaženia, presnejšie držanie rýchlosti a stabilnejšie správanie pri náročných prechodových stavoch. To je dôležité najmä pri veľkých výkonoch, kde sa každá nepresnosť prenáša do celej technológie.

V režimoch SFVC a CLVC je k dispozícii frekvenčný rozsah 0 až 300 Hz. Vo V/F režime pracuje menič v rozsahu 0 až 3200 Hz. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz. Nosná frekvencia sa pohybuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Menič podporuje aj automatické ladenie parametrov motora. K dispozícii je port pre PG kartu, ktorý umožňuje použitie enkodéra alebo resolvera. To pomáha pri presnejšom riadení a pri aplikáciách, kde je spätná väzba nevyhnutnou súčasťou prevádzky.

Komunikačné karty a signálová výbava pripravené na rozšírenie

MODBUS RTU je zabudovaný v štandarde. Ako opcia sú podporované PROFIBUS-DP a CanOpen. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu. Práve možnosť použiť PROFIBUS karty a ďalšie rozširujúce riešenia je dôležitá pri integrácii do rozsiahlych priemyselných sietí. Model je pripravený aj na dopĺňanie vstupných a výstupných kariet, čo pomáha pri projektoch s individuálnymi požiadavkami na logiku riadenia.

Základná výbava zahŕňa 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Digitálne svorky umožňujú voľbu PNP alebo NPN. K dispozícii sú 2 analógové vstupy, z ktorých jeden podporuje 0 až 10 V a druhý 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť obsahuje 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Takáto výbava umožňuje vytvoriť riešenie, ktoré je otvorené pre modernú automatizáciu aj pre individuálne projektové požiadavky.

Brzdová jednotka, ochranné funkcie a spoľahlivá prevádzka

Pri modeli V810-4T10000 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 20000*5 W s hodnotou 2,5*5 Ω a s brzdovým momentom 125 % pri 10 % ED. Menič obsahuje aj DC brzdenie, PID regulátor, automatickú reguláciu napätia AVR, rýchle obmedzenie prúdu, obmedzenie krútiaceho momentu v režime CLVC a implementáciu až 16 prednastavených rýchlostí pomocou jednoduchej PLC funkcie. Nechýba vstup pre PTC, PTO alebo TK ochranu motora a bezpečnostná funkcia STO.

Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie a preťaženie. Model je určený pre vnútornú inštaláciu pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. Frekvenčný menič V810-4T10000 preto predstavuje riešenie pre projekty, kde sa megawattový výkon spája s požiadavkou na maximálnu flexibilitu riadenia, široké možnosti komunikácie a vysokú úroveň systémovej integrácie.
