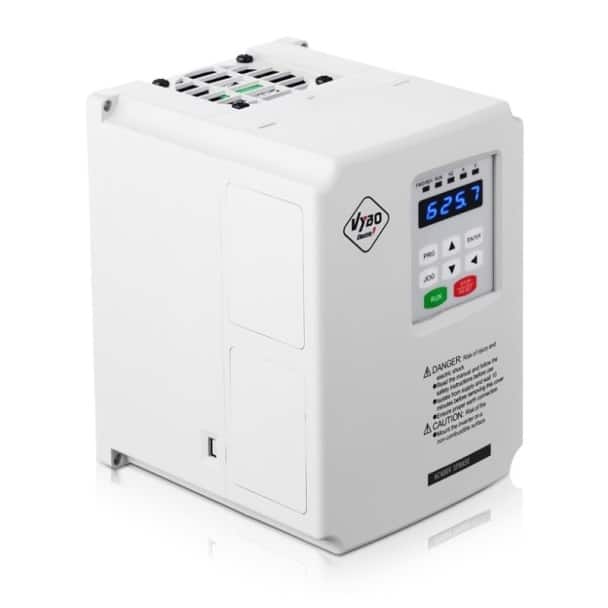

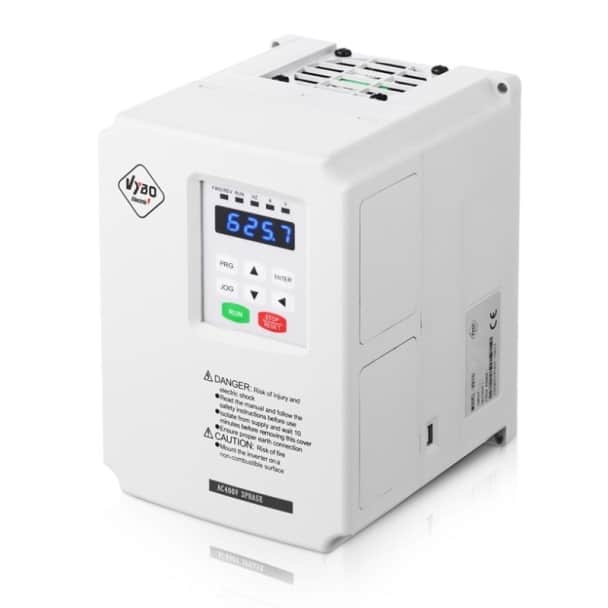

Frekvenčný menič 0,4kW, V810-4T0004

Dlhý popis produktu

Frekvenčný menič V810-4T0004 pre kompaktné 400 V riešenie s presným riadením pohonu

V810-4T0004 je frekvenčný menič pre trojfázové napájanie 400 V a elektromotor s výkonom 0,4 kW. Ide o kompaktný model série V810, ktorý je určený pre prevádzky, kde sa očakáva plynulý rozbeh, pokojný chod a presné nastavenie frekvencie bez zbytočne komplikovaného zapojenia. Už pri tomto výkone je dôležité, aby menič neplnil len základnú úlohu zmeny otáčok, ale aby prinášal aj stabilitu, lepšiu kontrolu nad pohonom a funkcie využiteľné v každodennej prevádzke.

Veľkou výhodou tohto modelu je spojenie kompaktných rozmerov, bohatej základnej výbavy a praktických funkcií riadenia. V menších technologických celkoch často rozhoduje práve to, ako čitateľne sa dá pohon nastaviť, ako pokojne sa správa pri štarte a ako spoľahlivo reaguje na zmeny pracovného režimu. Model V810-4T0004 je pripravený práve na takýto typ nasadenia.

Presné riadenie pre plynulejší chod technológie

Model V810-4T0004 podporuje V/F riadenie a SFVC vektorové riadenie s otvoreným okruhom. To vytvára priestor na nastavenie podľa charakteru pohonu a podľa toho, či je prioritou jednoduché riadenie alebo citlivejšie správanie motora. Digitálne nastavenie frekvencie s rozlíšením 0,01 Hz umožňuje jemné doladenie, čo je dôležité tam, kde záleží na stabilnej rýchlosti a plynulých prechodoch medzi pracovnými stavmi.

Nosná frekvencia pracuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Menič zároveň podporuje lineárnu rampu aj rampu typu S-krivka. K dispozícii sú štyri skupiny časov zrýchlenia a spomalenia, takže správanie pohonu sa dá prispôsobiť konkrétnej technológii. Praktický význam má aj zvýšenie krútiaceho momentu pomocou auto-boostu alebo manuálneho nastavenia, čo pomáha pri presnejšom ladení chodu.

Výhody, ktoré zjednodušujú riadenie aj začlenenie do systému

Silnou stránkou meniča je jeho výbava vstupov a výstupov. K dispozícii je 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup. Digitálne vstupy je možné riešiť v logike PNP alebo NPN, čo uľahčuje zapojenie v rôznych riadiacich schémach. Nechýbajú ani 2 analógové vstupy, z toho FIV pre 0 až 10 V a FIC pre 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA.

Na výstupe sú pripravené 2 analógové výstupy FOV a FOC, jeden programovateľný výstup s otvoreným kolektorom a dve reléové vetvy. Samozrejmosťou je aj RS485 komunikácia, LED displej a možnosť obmedziť funkcie tlačidiel alebo ich čiastočne zablokovať. V praxi to znamená lepšiu spätnú väzbu, prehľadnejšie riadenie a väčšiu istotu, že nastavenie meniča ostane pod kontrolou aj v bežnej prevádzke.

Funkcie, ktoré pomáhajú udržať proces stabilný

V810-4T0004 nie je len o samotnom riadení frekvencie. Dôležitou súčasťou výbavy je zabudovaný PID regulátor, ktorý uľahčuje procesne riadený systém uzavretej slučky. To je veľká výhoda tam, kde je potrebné držať regulovanú hodnotu v stabilnom pásme a predchádzať zbytočnému kolísaniu. Automatická regulácia napätia AVR pomáha udržiavať konštantné výstupné napätie pri zmene napájania, čo podporuje pokojnejšie správanie pohonu.

Menič ponúka aj JOG režim, časové riadenie a jednoduchú PLC funkciu s podporou až 16 prednastavených rýchlostí. To rozširuje možnosti využitia v technológiách, kde sa strieda viac pevných pracovných stavov alebo kde má mať pohon opakovateľný priebeh bez potreby zložitého externého zásahu.

Brzdenie a ochrana pre spoľahlivejšiu prevádzku

Pri kompaktných pohonoch má veľký význam aj spôsob zastavenia. Model V810-4T0004 má štandardne zabudovanú brzdovú jednotku. Pre tento typ je určený brzdový odpor s výkonom 150 W a hodnotou 300 Ω. Brzdiaci moment je uvedený ako 125 % pri 10 % ED. To pomáha pri lepšej kontrole dobehu a pri presnejšom zvládnutí prechodových stavov.

Menič podporuje aj DC brzdenie s nastaviteľnou frekvenciou brzdenia, dobou brzdenia a hodnotou prúdu pri brzdení. V prevádzke to prináša väčšiu istotu pri zastavení a lepšiu nadväznosť ďalších krokov technológie. Z pohľadu ochrany je pripravený dohľad nad skratom motora pri zapnutí, stratou výstupnej fázy, nadmerným prúdom, prepätím, podpätím, prehriatím a preťažením. K dispozícii je aj vstup pre PTC tepelnú ochranu motora.

Kompaktné rozmery a praktické montážne riešenie

Model patrí do veľkosti A1 a má rozmery 125 × 170 × 140 mm. Inštalačný rozmer je 117 × 160 mm a montážny otvor Ø5. Takéto kompaktné vyhotovenie uľahčuje osadenie do menších rozvádzačov a zariadení, kde je dôležité efektívne využiť každý priestor. Pri správnom návrhu sa odporúča vertikálna montáž a dobré prúdenie vzduchu, aby bol zachovaný stabilný tepelný režim zariadenia.

Výkonové údaje pre jasný technický základ

V810-4T0004 má menovitý výstupný výkon 0,4 kW, maximálny vstupný prúd 3,4 A a menovitý výstupný prúd 1,2 A. Pre napájanie sa uvádza odporúčaný prierez vodiča 3 × 1,5 mm² a odporúčané istenie 6 A. Hmotnosť brutto je 1,5 kg. Tieto údaje potvrdzujú, že ide o priestorovo úsporný menič s praktickou výbavou a s dobrým technickým základom pre menšie pohony v trojfázovej 400 V sieti.

Spoľahlivý 400 V menič pre malé pohony

Frekvenčný menič V810-4T0004 spája kompaktné rozmery, menovitý výstupný prúd 1,2 A, zabudovanú brzdovú jednotku, bohaté vstupy a výstupy a funkcie, ktoré pomáhajú držať pohon pod kontrolou. Prirodzene sa uplatní v menších dopravníkoch, ventilátoroch, čerpadlách, dávkovacích moduloch, miešadlách, laboratórnych zariadeniach, baliacich mechanizmoch, triediacich prvkoch, pomocných osiach aj v ďalších technológiách, kde má byť chod presný, plynulý a prevádzkovo stabilný.
