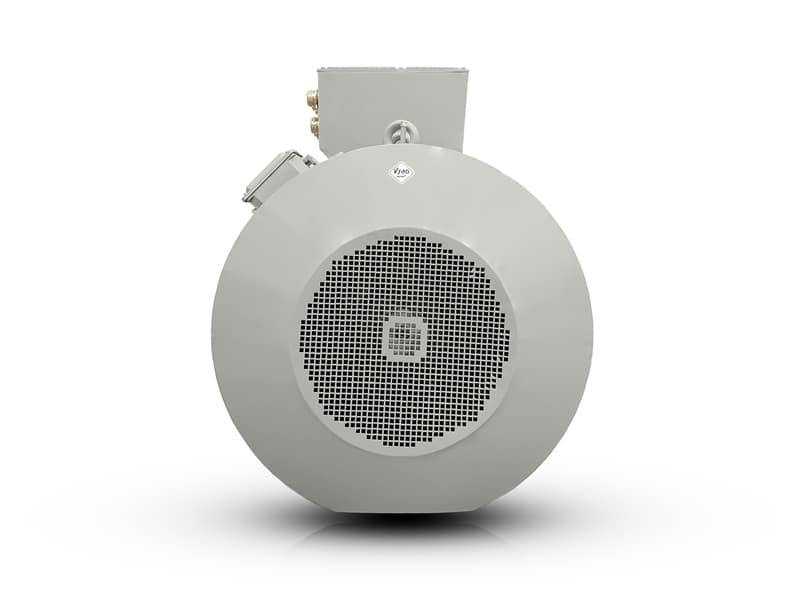

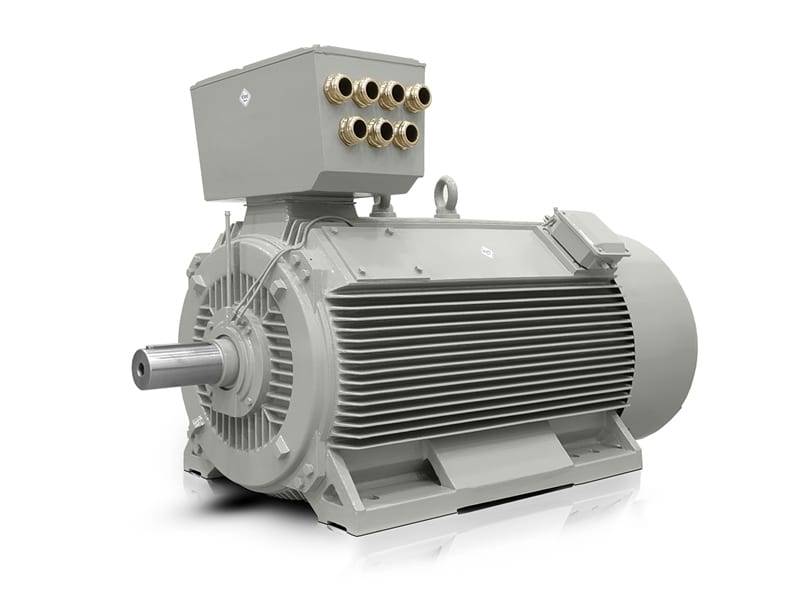

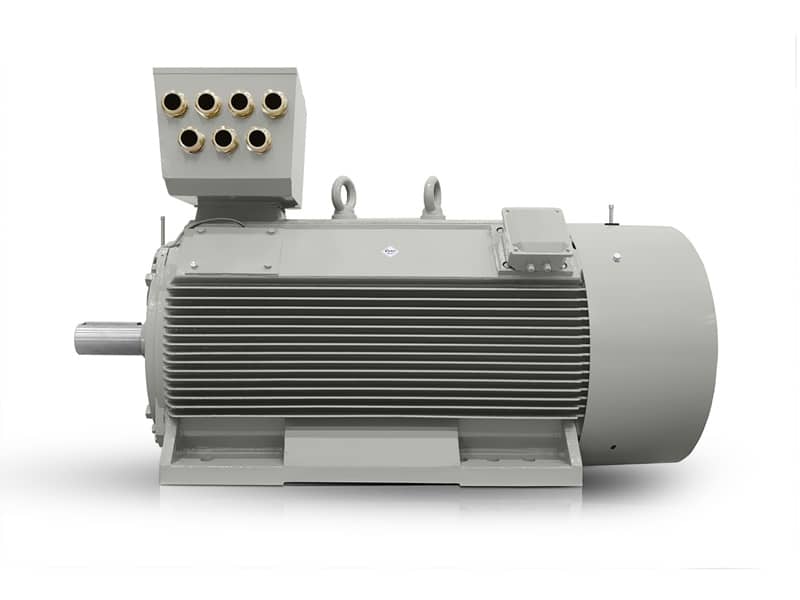

Typ elektromotora: H17RL-400X5-8 560KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 400X5-8 |
| Rám (mm) | 400 |
| Elektrické dáta | |
| Výkon (kW) | 560 |
| Menovitý prúd 400 V (A) | 1045 |
| Menovitý prúd 690 V (A) | 606 |
| Rýchlosť (rpm) | 742 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 7208 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 650 |
| Externá rozbehová zotrvačnosť (kg*m2) | 735 |
| Moment zotrvačnosti GD2 (kg*m2) | 81,1 |
| Výkonnosť | |
| Efektívnosť (%) | 95,6 |
| Účinník (100%) | 0,81 |
| Príslušenstvo | |
| 6 x PT100 vo vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 4800 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6326C3/6326C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
H17RL 400X5-8 prináša kompaktný výkon, ktorý sa v ťažkej prevádzke prejaví stabilným chodom a nižšími nárokmi na priestor v strojovni. Tento elektromotor 700 otáčok je navrhnutý pre energeticky citlivé aplikácie, kde sa sleduje dlhodobá účinnosť pohonu, konzistentná záťaž a spoľahlivá prevádzka počas celých výrobných cyklov. V portfóliu VYBO Electric ide o riešenie, ktoré zapadá do moderných zostáv pohonnej techniky bez zbytočných kompromisov pri návrhu výkonovej rezervy.
Kompaktný výkon pre veľké technologické celky
Model s výkonom 560 kW a menovitými otáčkami 742 ot./min je vhodný tam, kde sa od pohonu očakáva presná reakcia na záťaž a dlhodobá stabilita procesu. Pri nominálnom krútiacom momente 7208 Nm dokáže motor udržať plynulý záber aj v aplikáciách s vyššou zotrvačnosťou a s častými prevádzkovými zmenami. Veľkosť rámu 400 mm umožňuje efektívne osadenie do technológie, kde je priestor často limitujúcim faktorom.
Pre prevádzkovateľov veľkých fabrík a OEM výrobcov technologických celkov je podstatné, že asynchrónny elektromotor tohto typu podporuje návrh s dôrazom na prevádzkovú kontinuitu. Pri rozbehu pracuje s pomerom Tst/Tn 120 % a s pomerom Ist/In 650 %, čo pomáha pri aplikáciách s náročným štartom a pri rozbehu pod záťažou. Asynchrónny elektromotor s klietkovým rotorom tak vytvára spoľahlivý základ pre dopravníky, miešacie a čerpacie systémy či pre agregáty, kde sa výkon prenáša bez zbytočného kolísania.
Robustná liatinová konštrukcia pre nepretržitú prevádzku
Robustná liatinová konštrukcia zvyšuje mechanickú odolnosť zostavy pri vibráciách, tepelnom namáhaní aj pri dlhodobom zaťažení. V praxi to znamená lepšiu stabilitu uloženia, menšie riziko nežiaduceho posunu pri montáži a priaznivejšie podmienky pre dlhú životnosť v náročných prevádzkach. Ložiská 6326C3 na strane DE aj NDE podporujú spoľahlivú prácu pri trvalej záťaži a pri presných nárokoch na chod agregátu.
Priemyselné prostredie oceňuje aj to, že motor je pripravený na integráciu do aplikácií, kde sa sleduje nielen výkon, ale aj správanie v čase. Izolačná trieda F a nárast teploty B pomáhajú udržať prevádzkové parametre v stabilnom pásme, čo je dôležité najmä pri dlhých výrobných dávkach. VYBO Electric pri týchto jednotkách stavia na kontrole výroby, ktorú dopĺňajú ISO certifikáty ako praktický dôkaz opakovateľnosti procesov.
Možnosť voľby napätia pri integrácii do rozvodov
Možnosť voľby napätia uľahčuje zapojenie do existujúcich liniek aj do nových OEM zostáv. V tejto sérii sa dajú zohľadniť siete 440 V, 500 V, 690 V a 720 V, čo pomáha pri štandardizácii napájania v rôznych závodoch a regiónoch. Menovitý prúd 1045 A pri △ 400V a 606 A pri Y 690V dáva projektantom oporu pri návrhu spúšťania, istenia a rozvodnej architektúry.
Efektivita 95,6 % a účinník 0,81 podporujú návrh pohonu, pri ktorom sa sleduje energetická bilancia celej technológie. Pri motoroch tejto výkonovej triedy sa tak dajú lepšie plánovať prevádzkové náklady aj nároky na chladenie pri trvalej záťaži. Ak je prioritou rýchle uvedenie do prevádzky, skladové riešenie a logistika VYBO Electric uľahčia nasadenie bez zbytočného čakania.
Aplikácie pre náročné priemyselné prevádzky
Motor je vhodný pre rôzne technologické celky, kde sa vyžaduje stabilný krútiaci moment, odolnosť a dlhodobá prevádzková rezerva.
- Hlavné dopravníkové linky v cementárskych závodoch.
- Kladivové drviče v ťažbe kameniva.
- Guľové mlyny v spracovaní minerálov.
- Veľkokapacitné odstredivé čerpadlá v vodárenských celkoch.
- Ventilátory spalinových ciest v energetike.
- Miešacie agregáty v chemickej výrobe.
- Extrudéry v spracovaní plastov.
- Pohon bubnových sušičiek v potravinárskom priemysle.
- Kompresorové zostavy pre technologický vzduch.
- Rotačné triediče a separátory v recyklačných linkách.
Pri prevádzke s vysokou zotrvačnosťou je dôležitý aj moment zotrvačnosti GD² 81,100 kg·m² a externá rozbehová zotrvačnosť 735,000 kg·m², ktoré pomáhajú pri návrhu rozbehovej stratégie. Hmotnosť 4800 kg zároveň potvrdzuje, že ide o zariadenie určené pre pevné základové rámy a presne navrhnuté montážne celky. Ak požadujete motor pre ťažké podmienky, objednajte si H17RL 400X5-8 bez odkladu a zabezpečte si riešenie pre nasadenie v najbližšom termíne.
