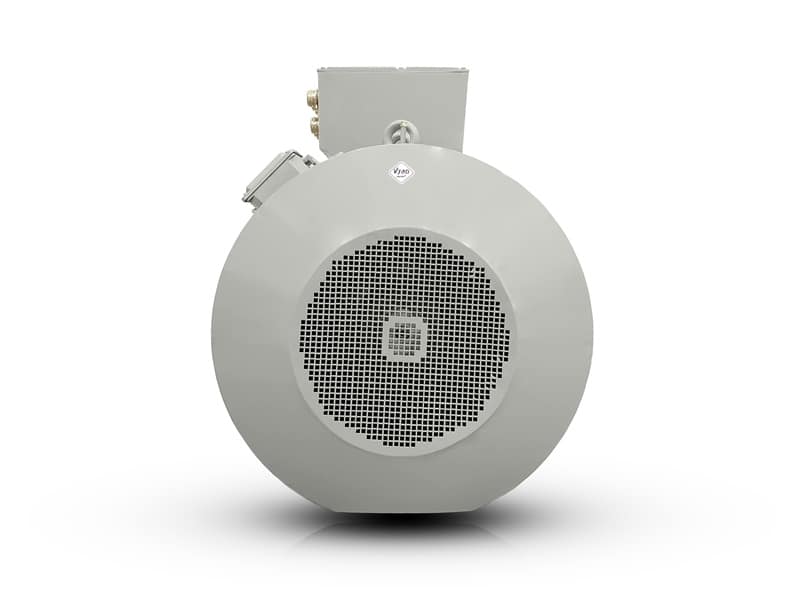

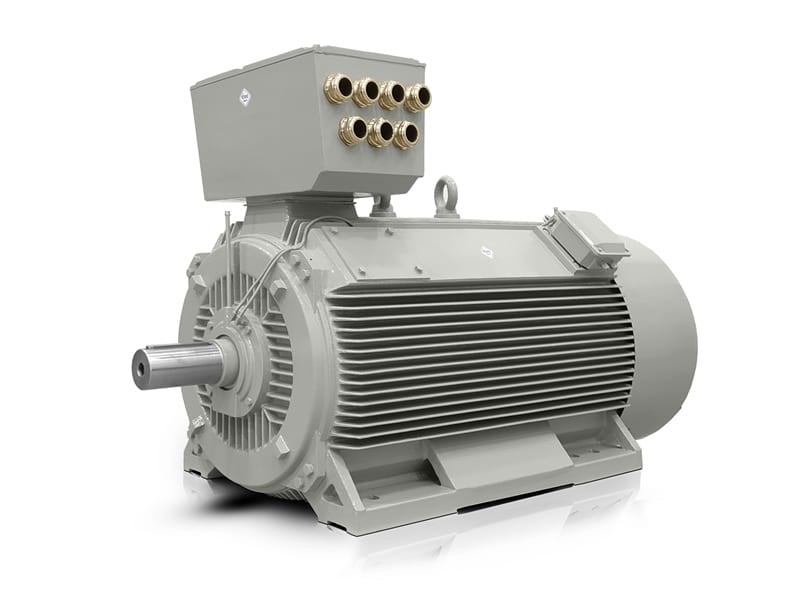

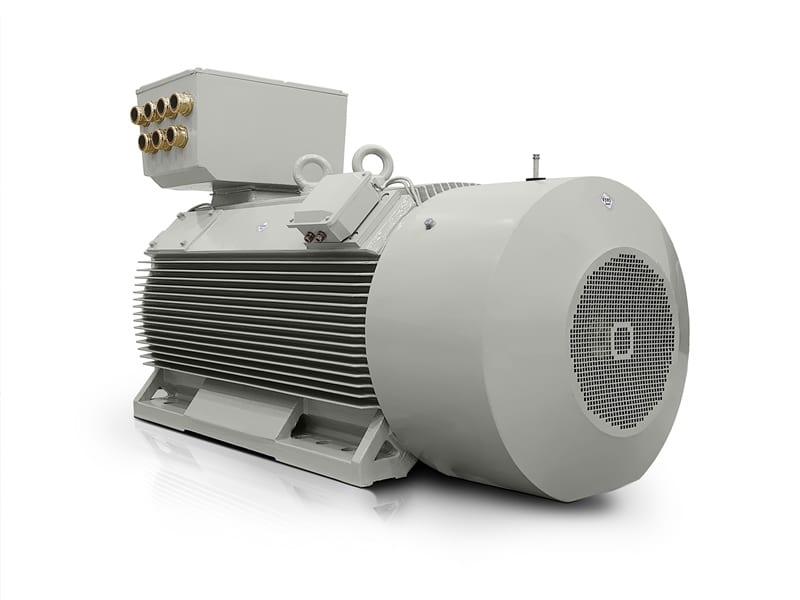

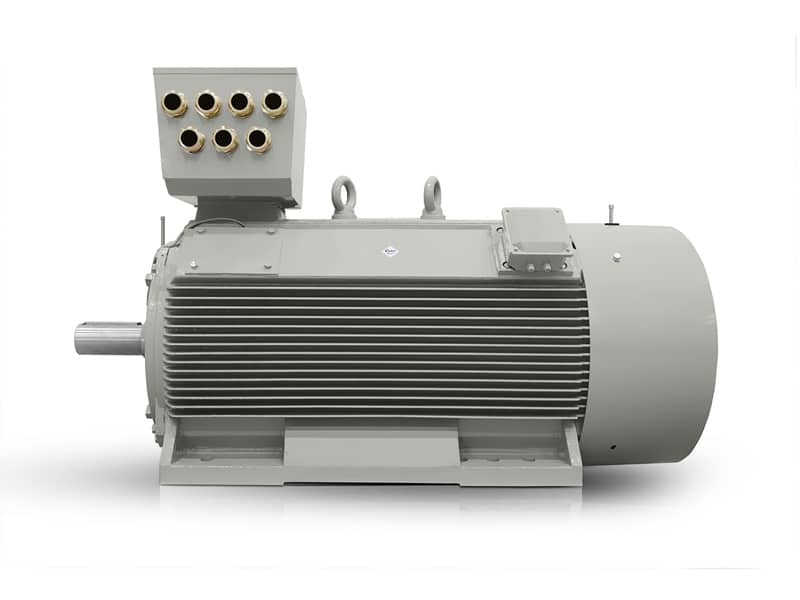

Typ elektromotora: H17RL-400X1-4 560KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 400X1-4 |
| Rám (mm) | 400 |
| Elektrické dáta | |
| Výkon (kW) | 560 |
| Menovitý prúd 400 V (A) | 968 |
| Menovitý prúd 690 V (A) | 561 |
| Rýchlosť (rpm) | 1488 |
| Frekvencia (Hz) | 50 |
| Póly | 4 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 3594 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 220 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 700 |
| Externá rozbehová zotrvačnosť (kg*m2) | 367 |
| Moment zotrvačnosti GD2 (kg*m2) | 34 |
| Výkonnosť | |
| Efektívnosť (%) | 96,3 |
| Účinník (100%) | 0,87 |
| Príslušenstvo | |
| 6 x PT100 vo vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 3250 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6326C3/6326C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
V dopravníkoch, mlynoch, miešadlách aj čerpacích agregátoch rozhoduje, či pohon udrží výrobnú linku v stabilnom režime aj pri dlhodobej záťaži. H17RL Compact PRO v prevedení H17RL 400X1-4 je navrhnutý presne pre takéto úlohy, kde sa od elektromotora 1400 ot./min očakáva kompaktný výkon, pevný záber a rezervy pre prevádzkové špičky. VYBO Electric ho dodáva ako riešenie pre veľké fabriky aj OEM výrobcov technologických celkov, ktorí potrebujú spoľahlivý elektrický motor do nepretržitej prevádzky.
Robustná liatinová konštrukcia zvyšuje odolnosť voči vibráciám, mechanickému namáhaniu aj kolísaniu pracovných podmienok. Takéto vyhotovenie podporuje dlhšiu životnosť ložísk, presnejšie uloženie rotora a stabilný chod v situáciách, kde sa asynchrónny elektromotor stretáva s častými rozbehmi alebo zmenami zaťaženia.
Elektromotor 1400 ot./min pre stabilný chod ťažkých technológií
Menovité otáčky 1488 otáčok/min a menovitý krútiaci moment 3594 Nm dávajú pohonu charakter, ktorý dobre zapadá do výrobných procesov s nárazovou aj ustálenou záťažou. Pre prevádzkovateľov veľkých fabrík je dôležité, že motor pomáha udržať výkon aj pri náročnom rozbehu dopravníkov, granulátorov či výmenníkových systémov.
- 560 kW poskytuje dostatočnú rezervu pre technologické celky s vysokou zotrvačnosťou.
- Menovitý prúd △ 400V: 968 A a menovitý prúd Y 690V: 561 A umožňujú správne navrhnúť rozvádzač aj istenie.
- Pomer rozbehového momentu (Tst/Tn): 120 % podporuje plynulý nábeh bez zbytočného preťaženia mechaniky.
- Pomer zvratového momentu (Tmax/Tn): 220 % pomáha prekonať krátkodobé špičky v zaťažení.
- Pomer rozbehového prúdu (Ist/In): 700 % zohľadňuje návrh pohonnej sústavy pri rozbehu.
Robustná liatinová konštrukcia pre dlhú životnosť v prevádzke
Liatinové telo motora prináša stabilitu, ktorú využijú najmä prevádzky s trvalým mechanickým namáhaním a vyššími nárokmi na tuhosť uloženia. Pri technologických linkách s vibráciami, prachom alebo tepelnými cyklami sa tak znižuje riziko nežiaducich odchýlok v chode.
Izolačná trieda F a nárast teploty B vytvárajú priestor pre bezpečnú prácu v prostredí, kde sa výkon neodkladá na krátke zmeny, ale vyžaduje sa dlhodobá prevádzka. V praxi to ocenia aj tí, ktorí integrujú tento elektrický motor do baliacich liniek, hutníckych agregátov alebo objemových čerpacích staníc.
Kompaktný výkon v rámci 400 mm
Veľkosť rámu 400 mm poskytuje priaznivý pomer medzi stavebnými rozmermi a prenášaným výkonom. To je podstatné pri rekonštrukciách liniek, kde musí nový pohon zapadnúť do existujúcej mechaniky bez rozsiahlych zásahov do základov, spojok a krytovania.
Hmotnosť 3250 kg treba pri návrhu manipulácie aj montáže zohľadniť, no zároveň potvrdzuje masívne prevedenie vhodné pre priemyselné nasadenie s vysokou prevádzkovou záťažou.
Voľba efektivity pre energetickú stratégiu závodu
Možnosť voľby triedy efektivity uľahčuje zosúladenie pohonu s energetickou politikou podniku aj s požiadavkami OEM zákazníkov. V praxi sú dostupné varianty IE3, IE4 a IE5, takže návrh technológie možno prispôsobiť plánovanej spotrebe, prevádzkovým hodinám aj cieľom v oblasti nákladov na energiu.
- Efektivita: 96,3 % podporuje hospodárnejšiu prevádzku pri dlhodobom chode.
- Účinník: 0,87 pomáha pri návrhu napájania a dimenzovaní siete.
- VYBO Electric dodáva riešenia, ktoré sa osvedčili u tisícky spokojných zákazníkov firmy VYBO Electric.
Presné uloženie rotora a ložiská pre priemyselné nasadenie
Masívna hliníková klietka rotora podporuje spoľahlivý prenos krútiaceho momentu a stabilný rozbeh aj pri opakovaných štartoch. Ložiskové uloženie 6326C3 na strane DE aj NDE zjednodušuje servisné plánovanie a zvyšuje istotu pri dlhých výrobných cykloch.
Takéto vyhotovenie sa hodí pre kladivové mlyny, extrudéry, valcovacie úseky, ventilátory s vysokou zotrvačnosťou, priemyselné miešadlá, čerpacie stanice surovín, pásové dopravníky a drviče kameniva. V každej z týchto aplikácií pomáha motor udržať technologický rytmus bez zbytočných prestojov.
Riešenie pre veľké fabriky a OEM integrácie
H17RL Compact PRO je vhodný pre projektantov, ktorí potrebujú spojiť výkon, rozmerovú disciplínu a servisnú predvídateľnosť v jednom pohone. Pre veľké fabriky znamená jednoduchšie plánovanie odstávok, pre OEM výrobcov zase rýchlejšiu integráciu do nových strojov a technologických zostáv.
Externa rozbehová zotrvačnosť 367,000 kg·m² a moment zotrvačnosti GD² 34,000 kg·m² poskytujú podklady pre presný návrh rozbehu, brzdenia a koordinácie s frekvenčným alebo priamym spúšťaním.
Ak potrebujete elektromotor 1400 ot./min pre technologický celok s vysokými nárokmi na spoľahlivosť a montážnu flexibilitu, využite ponuku VYBO Electric a zvoľte riešenie, ktoré podporí dlhú a stabilnú prevádzku.
