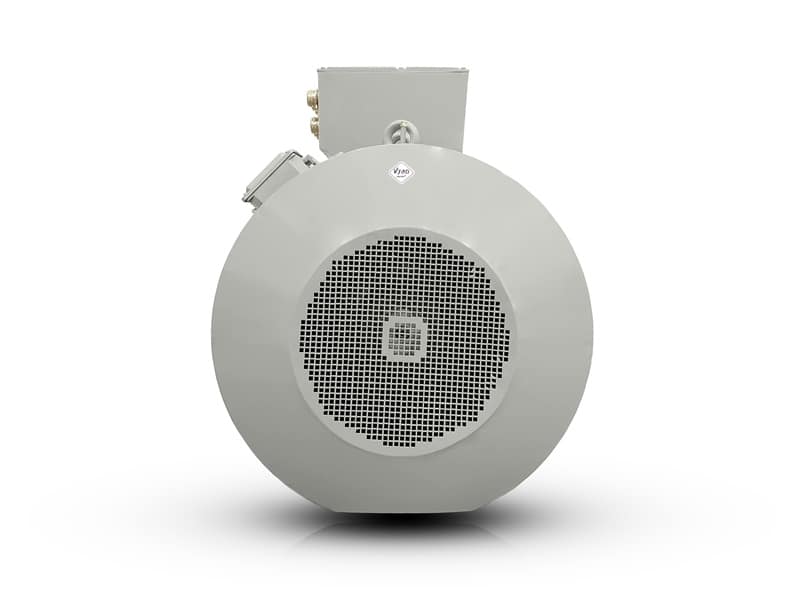

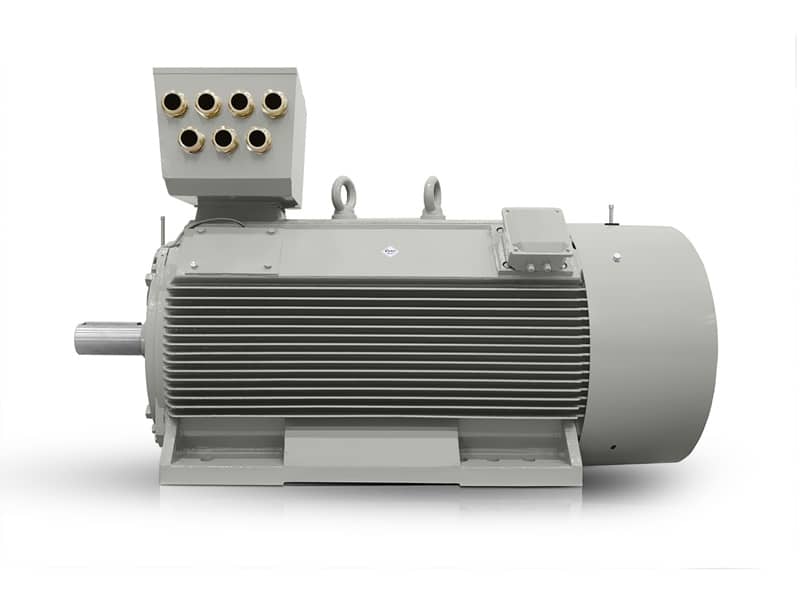

Typ elektromotora: H17RL-315X6-4 400KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 315X6-4 |
| Rám (mm) | 315 |
| Elektrické dáta | |
| Výkon (kW) | 400 |
| Menovitý prúd 400 V (A) | 691 |
| Menovitý prúd 690 V (A) | 401 |
| Rýchlosť (rpm) | 1485 |
| Frekvencia (Hz) | 50 |
| Póly | 4 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 2572 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 140 |
| Ist/In (%) | 700 |
| Externá rozbehová zotrvačnosť (kg*m2) | 262 |
| Moment zotrvačnosti GD2 (kg*m2) | 27,2 |
| Výkonnosť | |
| Efektívnosť (%) | 96,3 |
| Účinník (100%) | 0,87 |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 2320 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6319C3/6319C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
Elektromotor 1500 ot./min v prevedení H17RL 315X6-4 prináša kompaktný výkon pre prevádzky, ktoré potrebujú vysokú hustotu výkonu bez zbytočného nároku na priestor v linke. V praxi to znamená jednoduchšie začlenenie do technologických celkov, kratšie napojovacie trasy a lepšie využitie montážneho priestoru. VYBO Electric pri tomto modeli nadväzuje na roky skúseností, ktoré sa premietajú do riešenia pripraveného pre dlhodobú záťaž v priemyselných podmienkach.
Pre OEM výrobcov aj prevádzkovateľov veľkých fabrík je dôležité, aby asynchrónny elektromotor zvládol stabilnú prevádzku pri opakovaných štartoch a zároveň si zachoval rezervu pre menovité zaťaženie. Presne preto je tento asynchrónny elektromotor s klietkovým rotorom vhodný tam, kde sa od pohonu očakáva plynulý chod, odolnosť voči rázom a predvídateľné správanie v celom pracovnom rozsahu.
Elektromotor 1500 ot./min pre linky s vysokou hustotou výkonu
Menovitý výkon 400 kW pri 1485 otáčok/min dáva pohonu priestor pre náročné aplikácie, v ktorých je potrebné preniesť krútiaci moment bez zbytočného prehrievania a bez častých zásahov obsluhy. Pri menovitom krútiacom momente 2572 Nm sa motor správa predvídateľne aj pri rozbehu technologických uzlov, ktoré majú vyššiu zotrvačnosť.
Vďaka efektivite 96,3 % a účinníku 0,87 sa tento asynchrónny elektromotor dobre hodí do projektov, kde sa sleduje energetická bilancia celej linky aj dlhodobé prevádzkové náklady. Menovitý prúd 691 A pri △ 400V a 401 A pri Y 690V umožňuje projektovanie napájania podľa konkrétnej siete a spôsobu spúšťania.
Robustná liatinová konštrukcia pre náročné nasadenie
Robustná liatinová konštrukcia pomáha udržať mechanickú odolnosť aj pri vibráciách, nepretržitej prevádzke a pri práci v ťažších výrobných úsekoch. Pre veľké technologické celky je dôležitá aj stabilita uloženia, pretože priamo ovplyvňuje presnosť chodu, životnosť ložísk a servisné intervaly.
Motor používa masívnu hliníkovú klietku rotora, izolačnú triedu F a nárast teploty B, čo je kombinácia vhodná pre prevádzky s vyššími nárokmi na tepelnú rezervu. Hmotnosť 2320 kg zároveň podporuje tuhosť zostavy pri pevnom osadení do rámu stroja alebo do základového celku.
Pokročilé mazanie a servisná logika pre dlhý chod
Pokročilé mazanie a údržba sú riešené tak, aby obsluha mala lepšiu kontrolu nad prevádzkou a servisom. Motor je vybavený domazávaním ložísk počas prevádzky, čo uľahčuje plánovanie odstávok a pomáha udržať ložiskové jednotky v optimálnom stave počas dlhých výrobných cyklov.
Ložiská DE 6319C3 a NDE 6319C3 sú zvolené s ohľadom na spoľahlivý chod pri priemyselnom zaťažení, pričom moment zotrvačnosti GD² 27,200 kg·m² a externá rozbehová zotrvačnosť 262,000 kg·m² poskytujú dôležité údaje pre návrh pohonu. Pomer rozbehového momentu 140 %, pomer zvratového momentu 200 % a pomer rozbehového prúdu 700 % pomáhajú pri dimenzovaní celej sústavy podľa reálnych podmienok nasadenia.
Praktické nasadenie v energetike, spracovaní materiálu aj v ťažkej výrobe
H17RL Compact PRO sa uplatní v technologických celkoch, kde je potrebný spoľahlivý pohon s rezervou pre nepretržitú záťaž. Typicky ide o tieto aplikácie:
- pohon pásového dopravníka v lomovej prevádzke,
- hlavný pohon valcovacej stolice,
- pohon drviča v kamenárskej linke,
- pohon ventilátora v odťahovej vzduchotechnike,
- pohon čerpadla chladiaceho okruhu,
- pohon miešača v cementárni,
- pohon extrudéra v spracovaní polymérov,
- pohon miešadla v chemickom reaktore,
- pohon remeňového dopravníka v triediacej hale,
- pohon mlyna v spracovaní surovín,
- pohon kompresorového agregátu v priemyselnej stanici.
Pre tieto aplikácie je dôležitá aj schopnosť motora držať stabilné otáčky a zvládnuť napájanie v sieťach 400/690 V bez komplikovaného mechanického prispôsobovania. Práve preto zostáva elektromotor 1500 ot./min praktickou voľbou pre projekty, kde sa rieši výkon, priestor aj servisný režim v jednom celku.
Využite ponuku na motor s rezervou pre dlhodobú prevádzku
Ak potrebujete pohon, ktorý kombinuje kompaktný výkon, robustné vyhotovenie a servisnú pripravenosť pre náročné priemyselné nasadenie, H17RL 315X6-4 od VYBO Electric je pripravený pre prax. Využite ponuku a zistite, ako tento motor zapadne do vášho technologického celku bez kompromisov v prevádzkovej stabilite.
