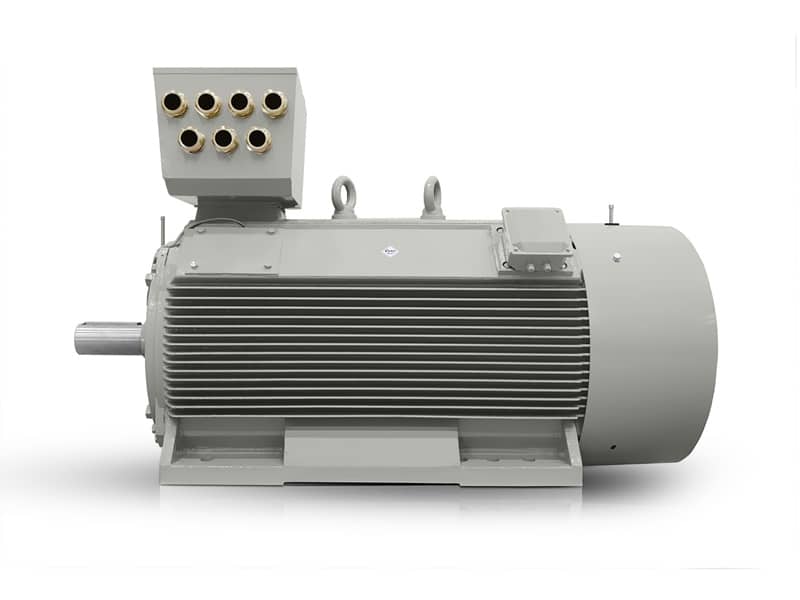

Typ elektromotora: H17RL-315X5-4 355KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 315X5-4 |
| Rám (mm) | 315 |
| Elektrické dáta | |
| Výkon (kW) | 355 |
| Menovitý prúd 400 V (A) | 614 |
| Menovitý prúd 690 V (A) | 356 |
| Rýchlosť (rpm) | 1485 |
| Frekvencia (Hz) | 50 |
| Póly | 4 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 2283 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 150 |
| Ist/In (%) | 700 |
| Externá rozbehová zotrvačnosť (kg*m2) | 233 |
| Moment zotrvačnosti GD2 (kg*m2) | 26 |
| Výkonnosť | |
| Efektívnosť (%) | 96,3 |
| Účinník (100%) | 0,87 |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 2090 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6319C3/6319C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
V pásových dopravníkoch, drvičoch a miešacích linkách rozhoduje o plynulosti výroby výkonová rezerva, ktorú motor zvládne dodať bez zbytočného nárastu rozmerov. H17RL 315X5-4 od VYBO Electric je 4-pólový elektromotor, ktorý spája vysokú hustotu výkonu s riešením vhodným pre kontinuálnu prevádzku vo veľkých fabrikách aj v OEM zostavách pre technologické celky.
4-pólový elektromotor pre linky s nepretržitou záťažou
Menovitý výkon 355 kW a otáčky 1485 otáčok/min poskytujú stabilný základ pre pohony, kde sa vyžaduje rovnomerný chod aj pri dlhých prevádzkových cykloch. Konštrukcia motora pomáha držať prevádzkový rytmus bez výkyvov, ktoré by komplikovali synchronizáciu nadväzujúcich zariadení.
Masívna hliníková klietka rotora podporuje rozbeh v aplikáciách s vyššou zotrvačnosťou a prispieva k spoľahlivému prenosu momentu. Z pohľadu integrátora je dôležitý aj menovitý krútiaci moment 2283 Nm, ktorý dáva priestoru pre náročné spúšťanie technologických celkov.
Robustná liatinová konštrukcia pre náročné prevádzkové podmienky
Robustná liatinová konštrukcia zvyšuje mechanickú odolnosť zostavy pri vibráciách, tepelnom namáhaní a pri dlhodobom zaťažení. V praxi to znamená stabilnejšie uloženie motora v rámoch strojov, menšie riziko deformácií a dlhší servisný interval.
- Stabilná opora pri čerpadlových agregátoch v úpravniach vody.
- Odolné riešenie pre ventilátorové stanice v oceliarňach.
- Vhodné pre drviace linky v kamenárskom priemysle.
- Nasadenie v miešačkách pre stavebné zmesi.
- Prevádzka v lisovacích technológiách s nepravidelným zaťažením.
Kompaktný výkon pri veľkosti rámu 315 mm
Veľkosť rámu 315 mm prináša kompaktný výkon pre zostavy, kde je priestor v stroji prísne obmedzený, no požadovaný výkon zostáva vysoký. Pre OEM výrobcov veľkých technologických celkov to zjednodušuje návrh základne, krytovania aj servisného prístupu.
Elektrický motor tohto výkonového rozsahu sa uplatní tam, kde je potrebné skombinovať vysoký výkon s rozumným priestorovým nárokom. Účinnosť 96,3 % podporuje energetickú efektívnosť, čo je pri viacsmenných prevádzkach citeľné najmä v dlhodobých nákladoch.
Možnosť voľby frekvencie pre rôzne sieťové podmienky
Možnosť voľby frekvencie prináša flexibilitu pri exportných projektoch aj pri modernizáciách technológie, kde sa popri štandardnej prevádzke počíta aj s režimom 60 Hz. Pre integrátora to uľahčuje nasadenie v rôznych závodoch bez zbytočných úprav základného konceptu pohonu.
Prevádzkové hodnoty, ktoré pomáhajú pri návrhu pohonu
Menovitý prúd 614 A pri △ 400V a 356 A pri Y 690V poskytuje podklady pre správne dimenzovanie rozvádzača, ochrany aj prívodných káblov. Účinník 0,87 napomáha lepšiemu využitiu elektrickej energie v aplikáciách s vysokým hodinovým nasadením.
Pomer rozbehového momentu 150 %, pomer zvratového momentu 200 % a pomer rozbehového prúdu 700 % vytvárajú predpoklady pre zvládnutie náročnejších rozbehov. Pre projektanta je dôležitá aj externá rozbehová zotrvačnosť 233,000 kg·m² a moment zotrvačnosti GD² 26,000 kg·m², ktoré pomáhajú pri návrhu dynamiky celého pohonu.
Ložiskové uloženie a teplotná rezerva pre dlhý servisný interval
Ložiská DE 6319C3 a NDE 6319C3 spolu s izolačnou triedou F a nárastom teploty B pomáhajú udržať prevádzku v rozumných tepelných medziach aj pri dlhodobom zaťažení. Hmotnosť 2090 kg potvrdzuje robustné prevedenie, ktoré je vhodné do priemyselných zostáv s vyššími nárokmi na stabilitu.
V praxi sa tento asynchrónny elektromotor uplatní v koksárenských ventilátoroch, dopravníkových trasách s násypkami, výťahových pásoch, miešacích bubnoch, granulátoroch, extrudéroch, kompresorových zostavách, mlynoch, prevzdušňovacích systémoch, čerpacích staniciach, refraktérnych mlynoch, briketovacích linkách, separačných bubnoch, triediacich sitách a pri pohonoch procesných miešadiel.
VYBO Electric pre projekty, kde musí motor zapadnúť do celej technológie
Overený výrobca a distribútor VYBO Electric dodáva riešenie, ktoré zapadá do požiadaviek veľkých fabrík aj do projektov OEM výrobcov veľkých technologických celkov. H17RL 315X5-4 je pripravený pre aplikácie, kde sa očakáva dlhodobá prevádzka, servisná predvídateľnosť a technická istota v celom pohone.
