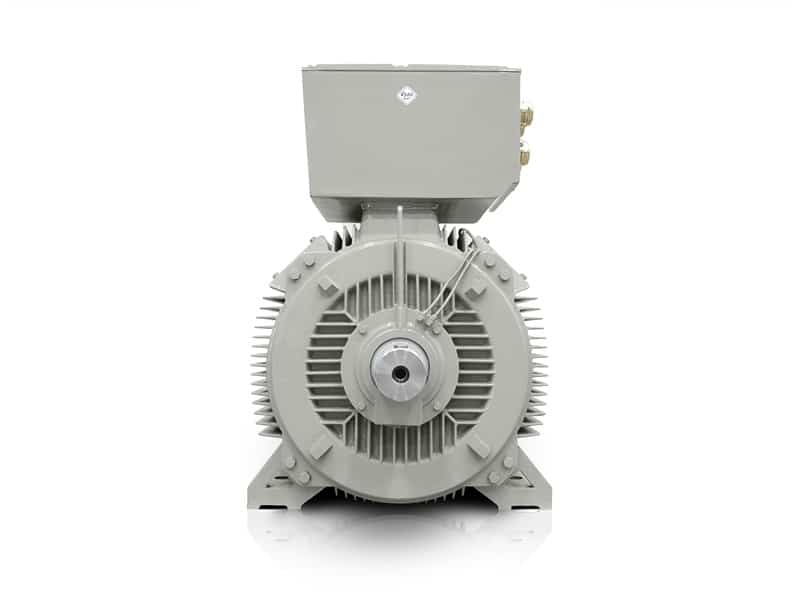

Typ elektromotora: H17RL-315X-8 132KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 315X-8 |
| Rám (mm) | 315 |
| Elektrické dáta | |
| Výkon (kW) | 132 |
| Menovitý prúd 400 V (A) | 244 |
| Menovitý prúd 690 V (A) | 142 |
| Rýchlosť (rpm) | 740 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 1704 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 130 |
| Ist/In (%) | 650 |
| Externá rozbehová zotrvačnosť (kg*m2) | 175 |
| Moment zotrvačnosti GD2 (kg*m2) | 17 |
| Výkonnosť | |
| Efektívnosť (%) | 94,6 |
| Účinník (100%) | 0,78 |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 1580 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6319C3/6319C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
H17RL 315X-8 pre energeticky úspornú prevádzku vo výrobe
H17RL 315X-8 prináša energetickú účinnosť, ktorá dáva zmysel v trvalej záťaži, kde sa sleduje spotreba aj stabilita pohonu. Tento 8-pólový elektromotor od VYBO Electric je postavený pre prevádzky, ktoré potrebujú plynulý ťah pri nízkych otáčkach a zároveň chcú udržať prevádzkové náklady pod kontrolou.
V stredných podnikoch aj vo veľkých fabrikách sa jeho prínos ukáže najmä tam, kde pohon beží dlhé hodiny bez prestávky a každý zbytočný zásah stojí čas. Asynchrónny elektromotor s masívnou hliníkovou klietkou rotora pracuje s istotou pri rozbehoch, ktoré kladú vyššie nároky na mechaniku stroja.
Robustná liatinová konštrukcia pre náročné nasadenie
Robustná liatinová konštrukcia pomáha tlmiť vibrácie a udržať presné uloženie pri ťažkých priemyselných aplikáciách. To je dôležité napríklad pri pohone pásových dopravníkov v kamenárskej linke, kalových čerpadiel v úpravni vôd, miešadiel v chemickej prevádzke alebo valcovacích stolíc v hutníckom prostredí.
V rovnakom duchu sa motor osvedčí aj pri extrudéroch plastov, veľkých ventilátoroch pre odsávanie vzduchu, skrutkových kompresoroch, miešačoch krmív a drvičoch technologického odpadu. V každej z týchto úloh je dôležitá mechanická odolnosť, stabilita a dlhá životnosť bez zbytočných odstávok.
Asynchrónny elektromotor s stabilným ťahom pri nízkych otáčkach
Asynchrónny elektromotor v tomto vyhotovení poskytuje 740 ot./min, čo je vhodné pre zariadenia, ktoré potrebujú presný a pokojný chod bez potreby zložitého radenia prevodov. Menovitý krútiaci moment podporuje spoľahlivý rozbeh aj pri zaťažení, ktoré býva v priemysle bežné už pri štarte linky.
V praxi to ocenia konštruktéri pri návrhu pohonov, kde je potrebné skombinovať kompaktný výkon s priestorovo úsporným riešením. Aj preto si tento motor nachádza miesto v zostavách, kde rozhoduje čisté využitie miesta v ráme a efektívny prenos výkonu do prevádzky.
Možnosť voľby frekvencie pre štandardy rôznych trhov
Možnosť voľby frekvencie uľahčuje nasadenie v projektoch, ktoré počítajú aj s prevádzkou na 60 Hz. Vďaka tomu sa motor lepšie prispôsobí exportným strojom, technologickým celkom a výrobným linkám, ktoré majú fungovať v odlišných sieťových podmienkach bez nutnosti meniť koncepciu pohonu.
Overený výrobca a distribútor VYBO Electric
VYBO Electric vystupuje ako overený výrobca a distribútor, čo je pre servisné tímy aj nákup techniky dôležitý signál pri dlhodobom plánovaní. Model H17RL 315X-8 je preto vhodný pre projekty, kde sa sleduje spoľahlivosť dodávky, technická kontinuita a možnosť nasadenia do náročných priemyselných zostáv.
Ak potrebujete motor pre zariadenie s vysokou prevádzkovou záťažou, objednajte si H17RL 315X-8 ešte dnes a využite riešenie, ktoré je pripravené na rýchle nasadenie vo výrobe.
