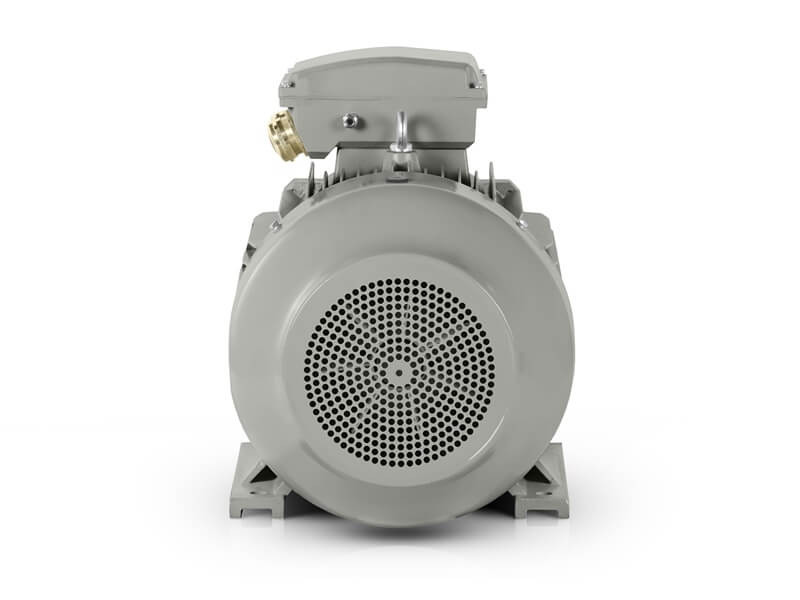

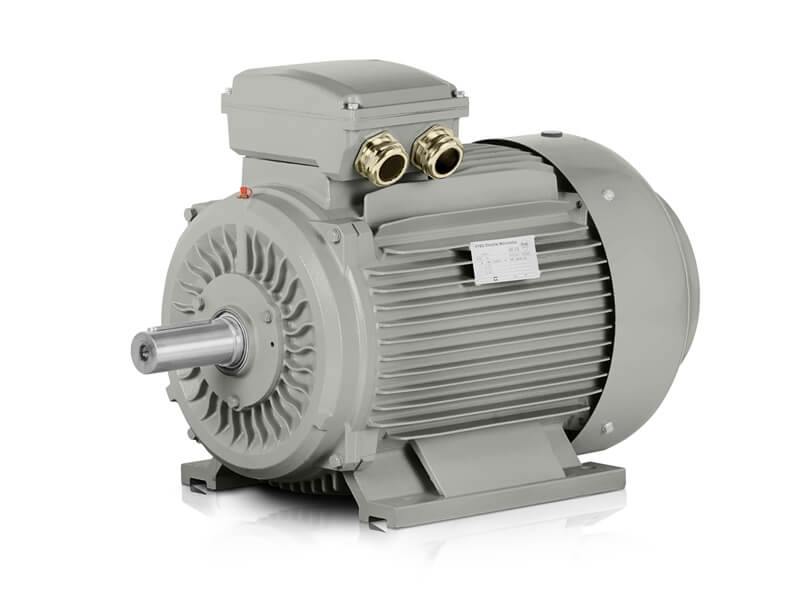

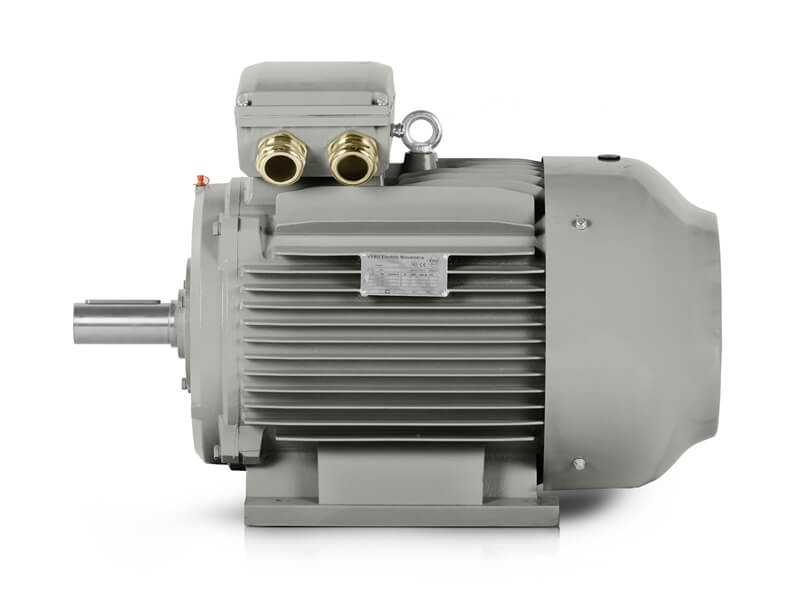

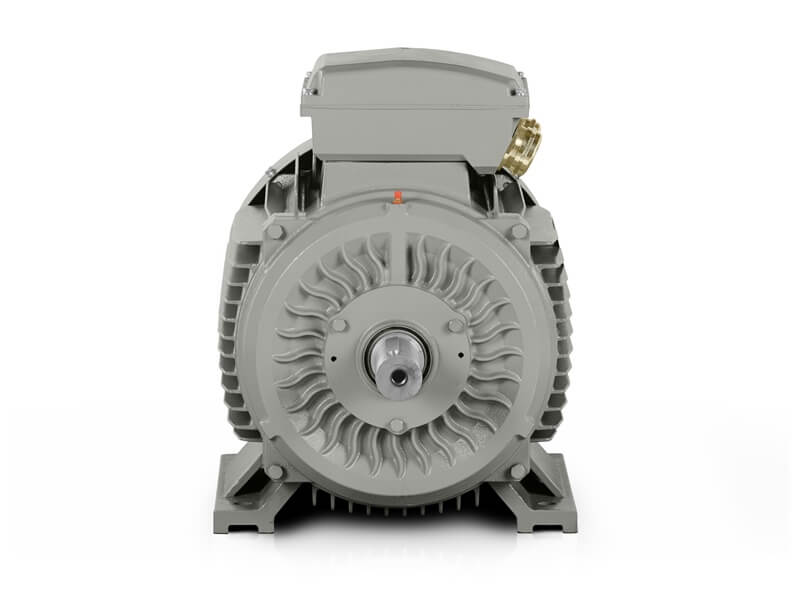

Elektromotor 90 kW, 2975 ot./min, 400/690 V, 1LC-280M-2

Dlhý popis produktu

Montážne a elektrické začlenenie výkonovej triedy 90 kW

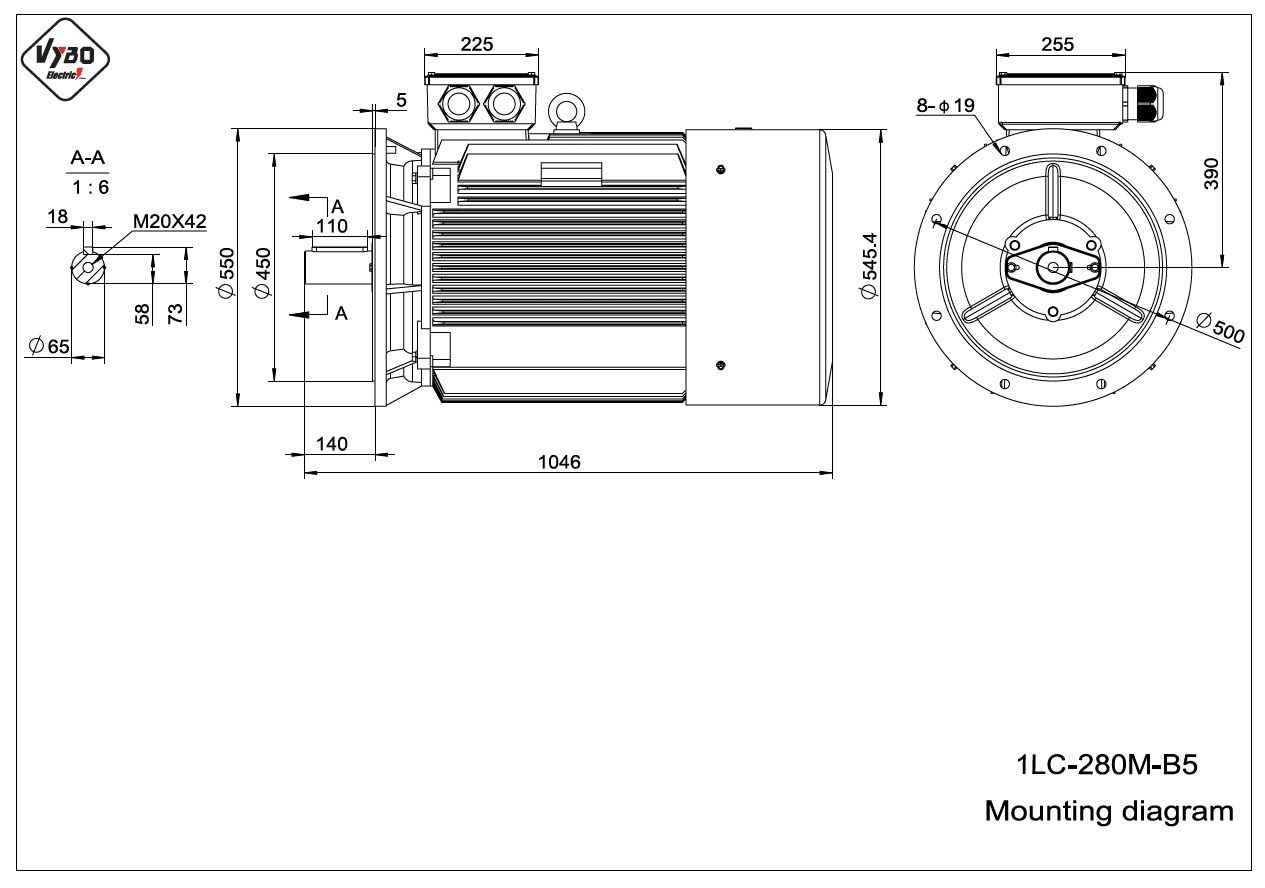

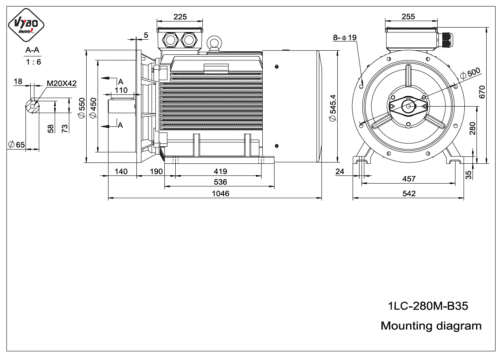

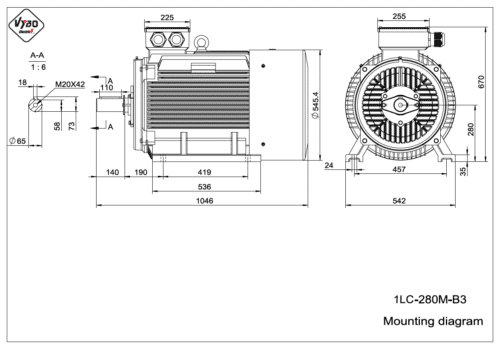

Pri pohonoch s výkonom 90 kW býva rozhodujúce, aby bol motor jednoznačne zaraditeľný do existujúcej technológie z hľadiska napájania, montáže aj priestoru pre prívody. Elektromotor 1LC-280M-2 je vyhotovený s osovou výškou 280 mm a so spôsobom montáže IM B3, IM B5, IM B35 na vyžiadanie, preto sa uplatňuje v zariadeniach, kde sa pri návrhu alebo výmene sleduje presné osadenie výkonového pohonu do strojného uzla. Rozmery balenia 1150 × 650 × 850 mm a hmotnosť balenia 510 kg zároveň dávajú montáži aj logistike konkrétny podklad pre manipuláciu, presun a prípravu pred osadením.

Tento model dosahuje 90 kW a menovité otáčky 2975 ot./min. Dvojpólové vyhotovenie ho radí do rýchlobežných elektromotorov pre prevádzky, v ktorých sa sleduje trvalý prenos výkonu, presné elektrické zapojenie a pevná mechanická väzba na zariadenie. V sérii 1LC PRO sa tento charakter opiera o liatinovú kostru, vystužené ložiskové štíty z liatiny, zosilnené pätky elektromotora a robustnú svorkovnicovú časť, čo súvisí s použitím v priemyselných prevádzkach s vyšším denným zaťažením.

Napájanie, prúd a prívody v jednej výkonovej triede

Elektrické vyhotovenie vychádza z menovitého napätia 400/690 V pri zapojení Δ/Y a z frekvencie 50 Hz. Menovitý prúd dosahuje 152 A pri 400 V a 88,1 A pri 690 V, preto je tento motor určený do výkonových zostáv, kde sú prívod, istenie a riadiaca časť dimenzované na vyššiu záťaž. Dvojica vstupov M63x1,5 nadväzuje na prierezy a spôsob vedenia, s ktorými sa pri tejto kategórii pracuje. Smer otáčania je možný na obe strany, čo uľahčuje elektrické aj mechanické začlenenie do rôznych usporiadaní pohonu.

Pri uvedení do prevádzky je k dispozícii DOL, frekvenčný menič aj softštartér. To umožňuje zaradiť motor do priameho spustenia aj do riadeného rozbehu podľa konfigurácie linky alebo samostatného agregátu. Takéto riešenie sa používa napríklad pri kompresorových jednotkách, veľkých ventilátoroch, centrálnych čerpacích staniciach alebo pri výrobných uzloch, kde sa štart pohonu podriaďuje nadriadenej regulácii technológie.

Rozbeh, zaťaženie a dlhé pracovné sekvencie

Prevádzkový faktor 1,0 spolu s režimami S1, S2, S3 a S4-S9 pokrýva súvislý aj prerušovaný pracovný režim. Pomer rozbehového momentu 2, pomer zvratového momentu 2,3 a pomer rozbehového prúdu 7,1 charakterizujú správanie motora pri nábehu a pri prechode do menovitého zaťaženia. V technológii to znamená použitie v zariadeniach, ktoré sa rozbiehajú pod záťažou, pracujú v dlhých intervaloch alebo prechádzajú pravidelnými pracovnými cyklami bez zmeny základného nastavenia pohonu.

Typ zaťaženia parabolická alebo lineárna krivka pokrýva viacero skupín zariadení. V jednej prevádzke môže byť tento elektromotor zaradený do ventilátorových vetiev a odsávacích celkov, v druhej do čerpacích alebo obehových systémov a v tretej do dopravníkových tratí, triediacich uzlov či spracovateľských liniek, kde sa prenáša výkon do väčších rotačných častí. Práve v takýchto aplikáciách sa spája vysoký výkon s požiadavkou na presné elektrické pripojenie a opakovateľný pracovný režim.

Ložiská, rotor a mechanická disciplína pohonu

Na strane DE aj NDE sú osadené ložiská 6314-C3. Mazanie zabezpečuje vazelína na lítiovom základe v teplotnej triede č. 2. Pri elektromotore tejto kategórie tieto údaje súvisia s dlhodobým prenášaním výkonu do ventilátorových kolies, čerpacích agregátov, kompresorových zostáv aj do rotačných častí výrobných liniek. Vyváženie s polovičným perom, trieda vibrácií A a hodnota vibrácií 2,8 mm/s vytvárajú mechanické podmienky pre presný beh pri vysokých otáčkach.

Zotrvačnosť rotora 0,675 kg/m2 patrí k výkonovej triede 90 kW a k dvojpólovému usporiadaniu s rýchlobežným charakterom. Spevnená rotorová klietka, strojné navíjanie a vysoká čistota medi vo vinutí nadväzujú na konštrukciu orientovanú na dlhodobé priemyselné nasadenie. Pri veľkých technologických celkoch to súvisí s presnosťou prenosu výkonu, s rovnomerným mechanickým behom a s obmedzením odchýlok v priebehu dlhších pracovných sekvencií.

Ochrana a teplotný režim vo výrobných a technických priestoroch

Motor pracuje s krytím IP55 a so spôsobom chladenia IC411. Izolačná trieda F a nárast teploty B sú viazané na prevádzku pri okolitých teplotách do +65 °C a v nadmorskej výške do 1000 m. Takéto vyhotovenie sa používa vo výrobných halách, v strojovniach, v technických miestnostiach a v technologických blokoch, kde je pohon vystavený dlhému tepelnému zaťaženiu, prachu alebo intenzívnej cirkulácii vzduchu.

Účinnosť 93,9 % a účinník 0,91 zodpovedajú menovitému režimu tejto výkonovej kategórie. Elektromotor 1LC-280M-2 tak vstupuje do montáže ako výkonový trojfázový pohon s presne určeným napájaním, prúdovou úrovňou a priestorom pre prívody, čo zjednodušuje jeho zaradenie do nových aj existujúcich priemyselných zostáv.
