Elektromotor 55 kW, 2970 ot./min, 400/690 V, 1LC-250M-2

Dlhý popis produktu

IP55 a tepelná odolnosť pre prašnejšie prevádzky aj technické miestnosti

Prach, prúdenie vzduchu a dlhé výrobné intervaly kladú na dvojpólový elektromotor vysoké nároky na ochranu a tepelný režim. Elektromotor 1LC-250M-2 pracuje s krytím IP55, čo zodpovedá nasadeniu v priemyselnom prostredí so zvýšeným výskytom prachu a s bežným kontaktom so striekajúcou vodou. Chladenie IC411 udržiava pracovnú teplotu pri dlhšom zaťažení. Izolačná trieda F a nárast teploty B nadväzujú na prevádzku pri okolitých teplotách do +65 °C a v nadmorskej výške do 1000 m.

Tento model dosahuje 55 kW a menovité otáčky 2970 ot./min. Dvojpólové usporiadanie patrí do rýchlobežných pohonov pre procesy, v ktorých sa sleduje trvalý pracovný výkon, krytie a spoľahlivý tepelný režim v jednom celku. V rade 1LC PRO je motor osadený v liatinovej kostre, s robustnou svorkovnicovou časťou a s pevnou mechanickou stavbou pre štandardné aj náročnejšie priemyselné prevádzky.

Konštrukcia a ložiskové uloženie

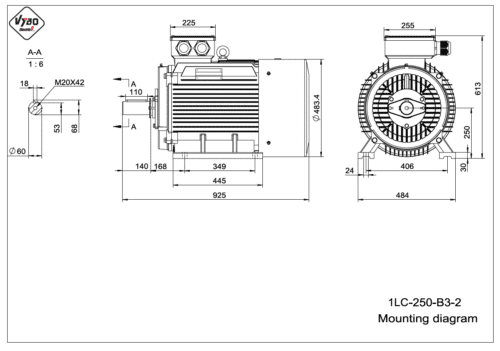

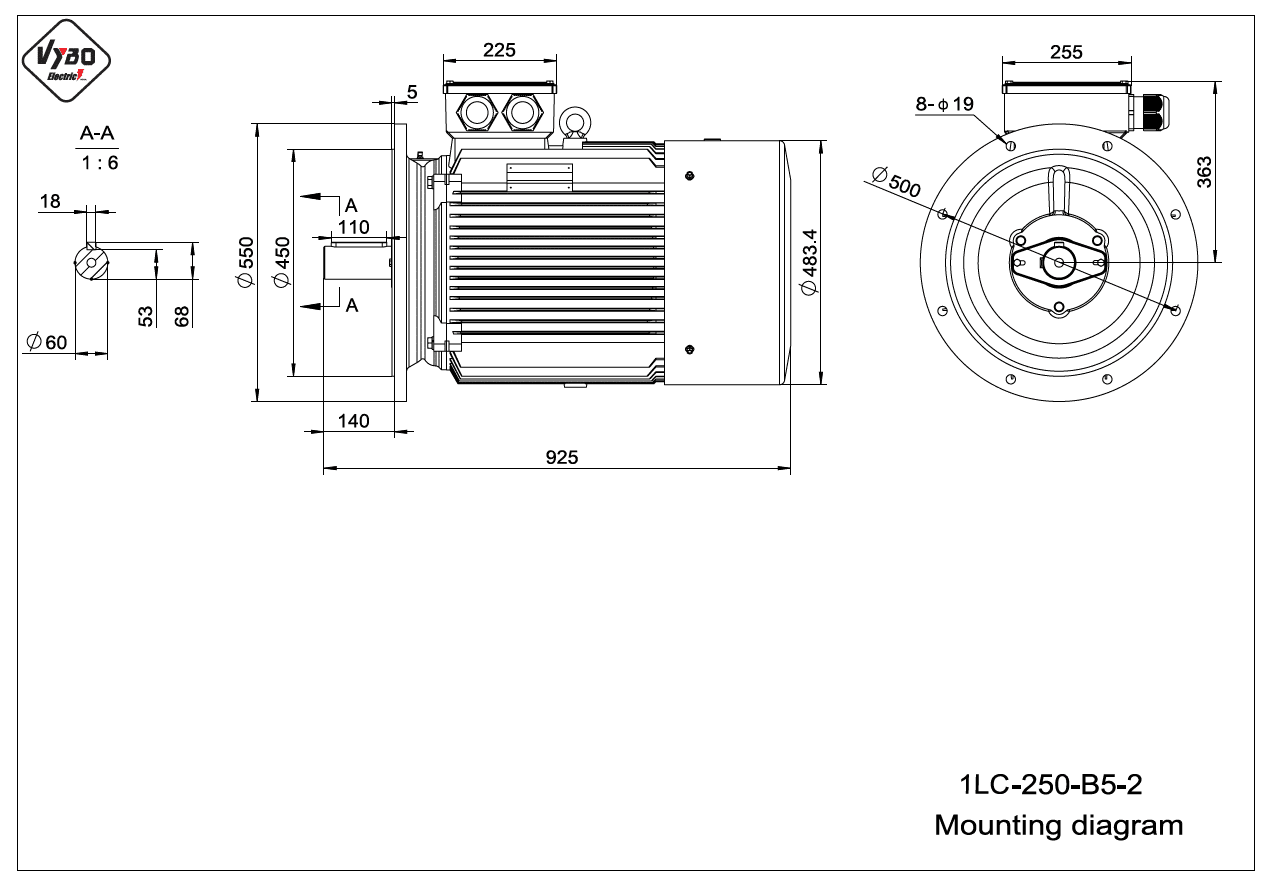

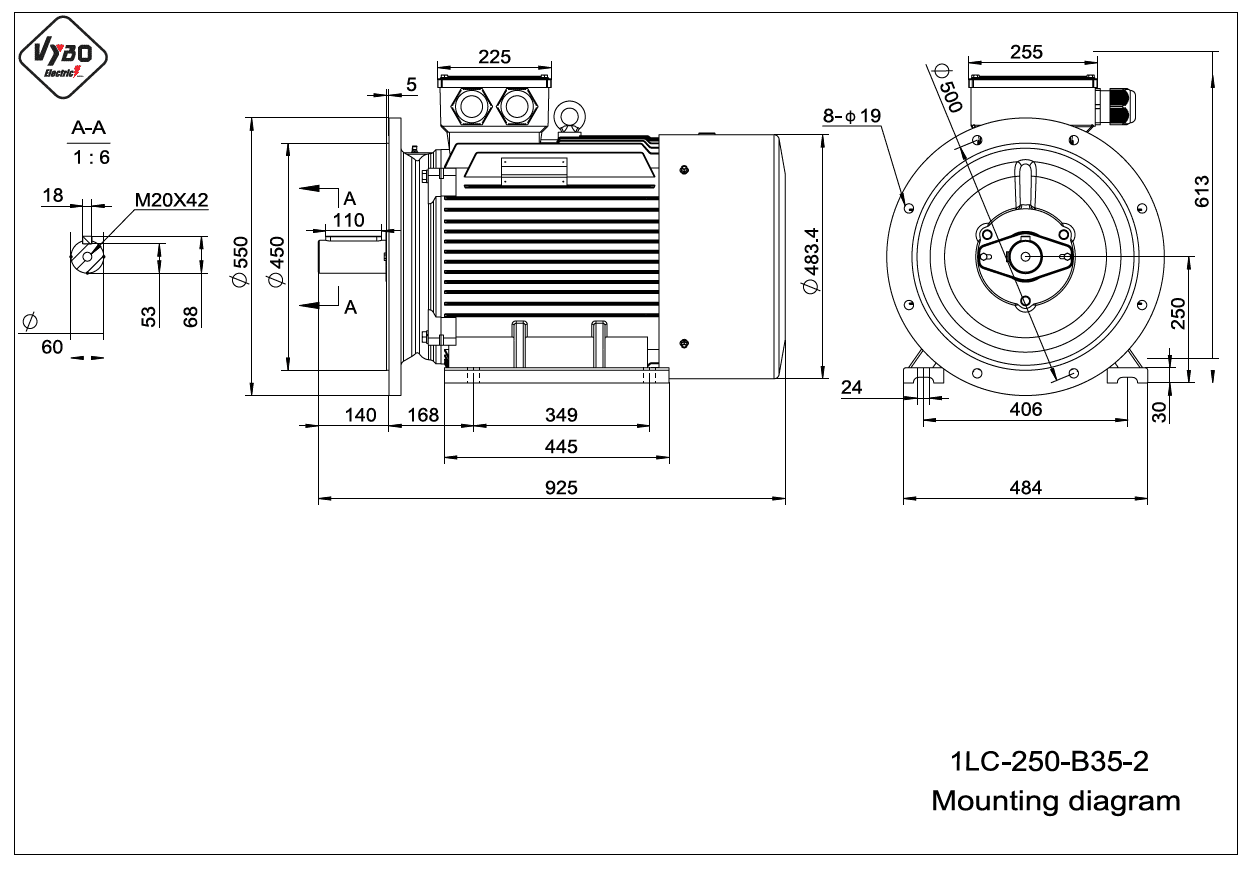

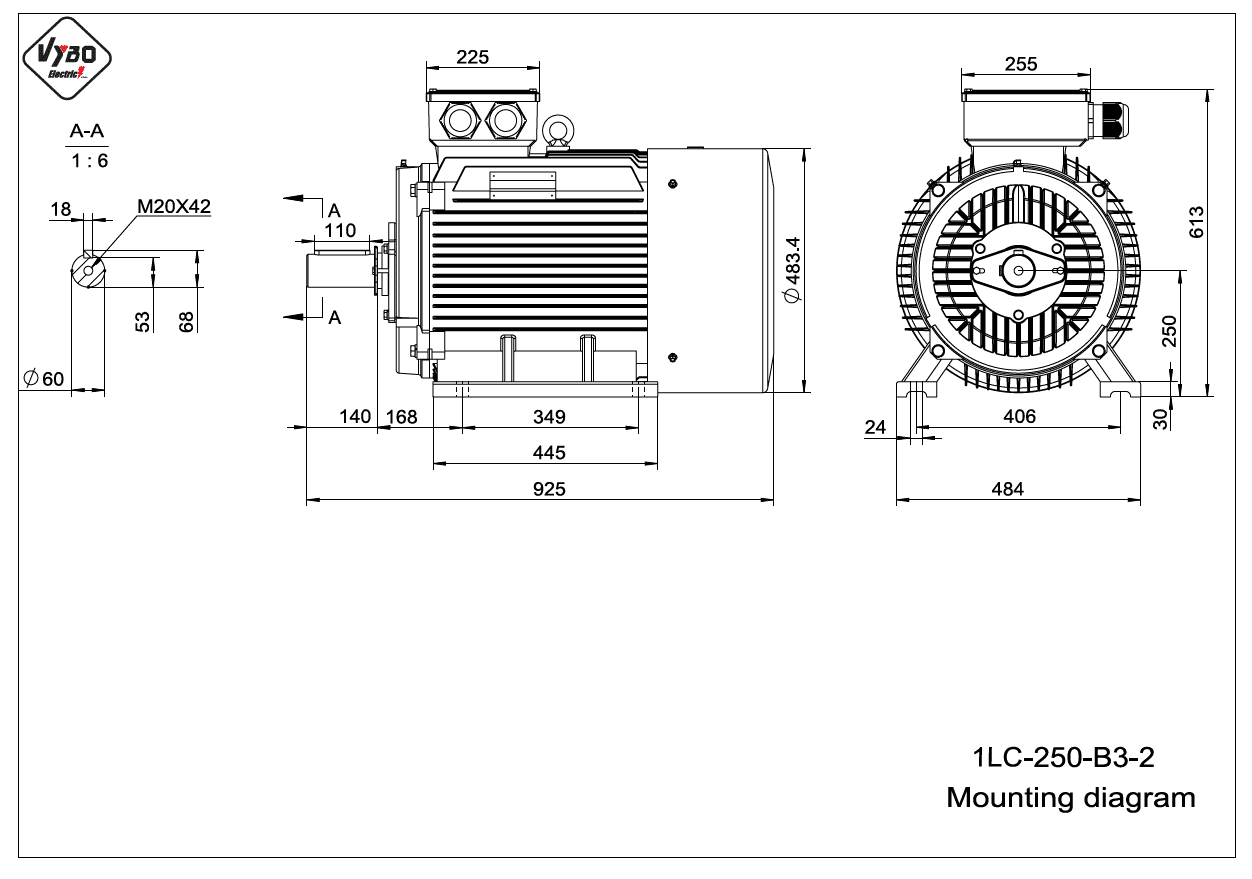

Osová výška 250 mm zodpovedá výkonovej triede, v ktorej býva pohon súčasťou väčších výrobných uzlov, ventilátorových celkov, čerpacích systémov alebo centrálnych technologických zostáv. Na strane DE aj NDE sú osadené ložiská 6314-C3. Mazivo na lítiovom základe v teplotnej triede č. 2, vyváženie s polovičným perom, trieda vibrácií A a hodnota vibrácií 2,8 mm/s vytvárajú predpoklad pre rovnomerný mechanický beh pri vysokých otáčkach.

Zotrvačnosť rotora 0,312 kg/m2 zodpovedá tejto výkonovej kategórii a rýchlosti motora. Pri väčších rotačných zostavách sa tieto údaje viažu na prenos výkonu do ventilátorových kolies, dopravníkových bubnov, čerpacích agregátov alebo odsávacích jednotiek. Spevnená rotorová klietka, strojné navíjanie a čistota medi vo vinutí sú súčasťou konštrukcie, ktorá počíta s dlhším denným zaťažením bez potreby meniť základné parametre pohonu.

Elektrické začlenenie do prevádzky

Menovitý prúd dosahuje 94,8 A pri 400 V a 55,0 A pri 690 V. Napájanie 400/690 V v zapojení Δ/Y pri frekvencii 50 Hz zodpovedá štandardnému trojfázovému priemyselnému riešeniu. Pre štart je k dispozícii DOL, frekvenčný menič aj softštartér, preto je možné motor zaradiť do priamych aj riadených spôsobov spúšťania podľa charakteru zariadenia. Svorkovnicová časť počíta s dvojicou vstupov M63x1,5, čo zodpovedá prívodom používaným pri tejto výkonovej triede. Smer otáčania je možný na obe strany.

Účinnosť 93 % a účinník 0,9 zodpovedajú menovitému režimu motora tejto kategórie. Prevádzkový faktor 1,0 spolu s režimami S1, S2, S3 a S4-S9 pokrýva súvislý chod aj prerušované pracovné sekvencie. Pomer rozbehového momentu 2, pomer zvratového momentu 2,3 a pomer rozbehového prúdu 7,5 nadväzujú na nasadenie v zariadeniach s parabolickou aj lineárnou krivkou zaťaženia.

Nasadenie v prašnejších prevádzkach

Pri krytí IP55 sa tento model nasadzuje najmä do filtračných staníc, centrálnych odsávacích vetiev, ventilátorov v spracovaní sypkých materiálov, triediacich liniek, transportu práškových zmesí a do sušiacich častí výroby, kde sa vo vzduchu nachádza viac pevných častíc. V takýchto prevádzkach sa sleduje najmä odolnosť povrchu a vnútornej stavby motora voči priemyselnému znečisteniu, spoľahlivý odvod tepla a mechanická pevnosť pohonnej časti počas dlhých pracovných intervalov.

Rovnaké vyhotovenie sa uplatňuje aj v technických miestnostiach. Sem patria strojovne, čerpacie stanice, chladiace okruhy, kompresorové jednotky, centrálne vzduchotechnické celky a technologické rozvody vzduchu alebo kvapalín. Pri týchto aplikáciách sa spája rýchlobežný chod s potrebou presného elektrického zapojenia, pevného uloženia a stabilného tepelného režimu v uzavretých priestoroch s vyšším dlhodobým zaťažením.

Krátke ukončenie pre montáž a logistiku

Pre prípravu dopravy a montáže sú k dispozícii transportné údaje 1020 × 590 × 790 mm a 359 kg. 1LC-250M-2 tak vstupuje do objednania, prepravy a osadenia ako presne identifikovaný priemyselný pohon s jasne určenou výkonovou a rozmerovou triedou.
