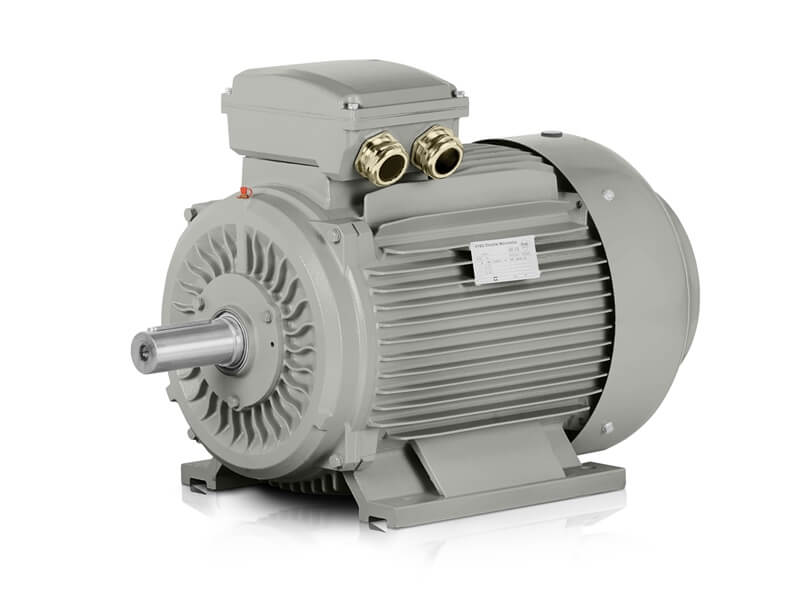

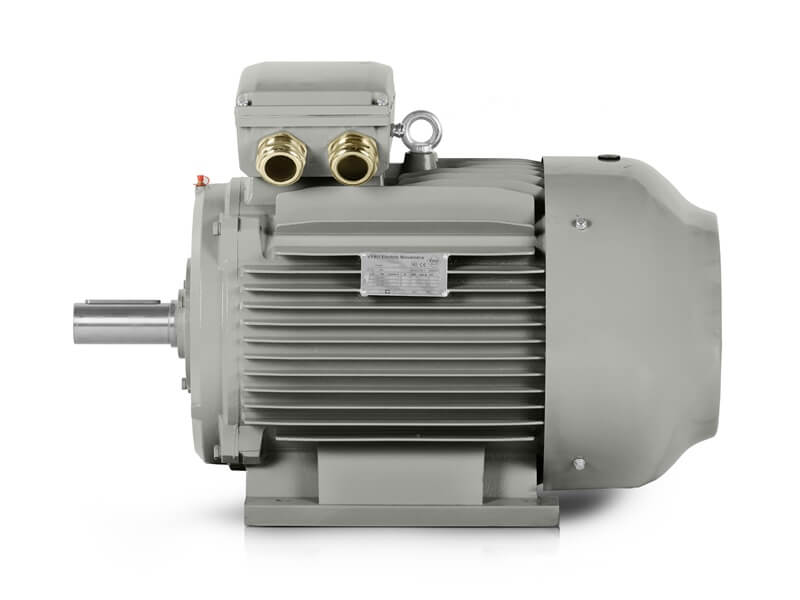

Elektromotor 37 kW, 2950 ot./min, 400/690 V, 1LC-200L2-2

Dlhý popis produktu

Rozbeh a pracovný charakter pre rýchlobežné pohony s vyšším denným zaťažením

Rozbeh a reakcia na zaťaženie určujú zaradenie elektromotora do technologického cyklu hneď od prvého spustenia. Elektromotor 1LC-200L2-2 pracuje s výkonom 37 kW a menovitými otáčkami 2950 ot./min, preto patrí do skupiny rýchlobežných dvojpólových pohonov určených pre linky a agregáty s pravidelným štartom, s opakovaným zapínaním aj s dlhšími pracovnými intervalmi. Takéto vyhotovenie sa uplatňuje pri rozbehových strojoch v materiálových trasách, pri dopravníkoch s okamžitým nábehom zaťaženia, pri rotorových jednotkách a pri technologických uzloch, kde je rozhodujúca rýchla odozva pohonu po zapnutí.

Výkonový profil tohto modelu zodpovedá aj ventilátorovým zostavám, odsávacím vetvám, sušiacim jednotkám a vzduchotechnickým celkom s parabolickým charakterom zaťaženia. Rovnaká konfigurácia sa používa aj pri ľahších kontinuálnych pohonoch, napríklad v čerpacích uzloch, obehových systémoch, baliacich linkách, triediacich trasách a pri podporných výrobných agregátoch, kde elektromotor pracuje vo dlhých sekvenciách bez potreby meniť koncepciu riadenia.

Parametre rozbehu a zaťaženia v technologickom rytme

Pomer rozbehového momentu 2, pomer zvratového momentu 2,3 a pomer rozbehového prúdu 7,5 určujú správanie motora pri nábehu a pri zmene odporu v záťaži. Pri naložených dopravníkoch, pri odsávacích ventilátoroch s vyšším rozbehovým odporom aj pri výrobných strojoch s pravidelným cyklom vytvára táto kombinácia čitateľný priebeh štartu a nadväzujúceho pracovného behu. Typ zaťaženia parabolická alebo lineárna krivka rozširuje použitie na zariadenia s odlišným priebehom odporu bez potreby špecializovaného pohonu pre jedinú aplikáciu.

Prevádzkové režimy S1, S2, S3 a S4-S9 zaraďujú model medzi elektromotory, ktoré pokrývajú súvislú prevádzku aj prerušovaný pracovný cyklus. V jednej technologickej prevádzke tak môže motor pracovať na ventilátorovej vetve s dlhým denným chodom, v ďalšej časti linky zabezpečovať transport materiálu v sekvenciách a v inom uzle poháňať zariadenie, ktoré sa rozbieha podľa potreby výroby. Prevádzkový faktor 1,0 drží nasadenie v menovitom pracovnom rozsahu a zachováva predvídateľné zaťažovanie pohonu.

Elektrické vyhotovenie pre výkonovú triedu 37 kW

Napájanie 400/690 V v zapojení Δ/Y pri frekvencii 50 Hz zodpovedá štandardnému trojfázovému priemyselnému prostrediu. Menovitý prúd 64,5 A pri 400 V a 37,4 A pri 690 V vstupuje priamo do návrhu prívodu, istenia a riadiacej časti zariadenia. V tejto výkonovej triede je rozhodujúce, aby elektrické parametre boli použiteľné pre klasické priame spustenie aj pre riadené varianty rozbehu. Model preto podporuje DOL, frekvenčný menič aj softštartér, čo zjednocuje jeho použitie v samostatných strojoch aj vo väčších výrobných celkoch.

Dva vstupy M50x1,5 zodpovedajú prívodom používaným pri robustnejších pohonoch. Obojsmerný smer otáčania rozširuje možnosti elektrického a mechanického začlenenia do rozdielnych konštrukcií strojov. Osová výška 200 mm určuje rozmerovú triedu, do ktorej model patrí, a nadväzuje na zariadenia s vyššími nárokmi na výkonovú rezervu a pevnosť pohonnej časti.

Konštrukcia série 1LC PRO a mechanické uloženie

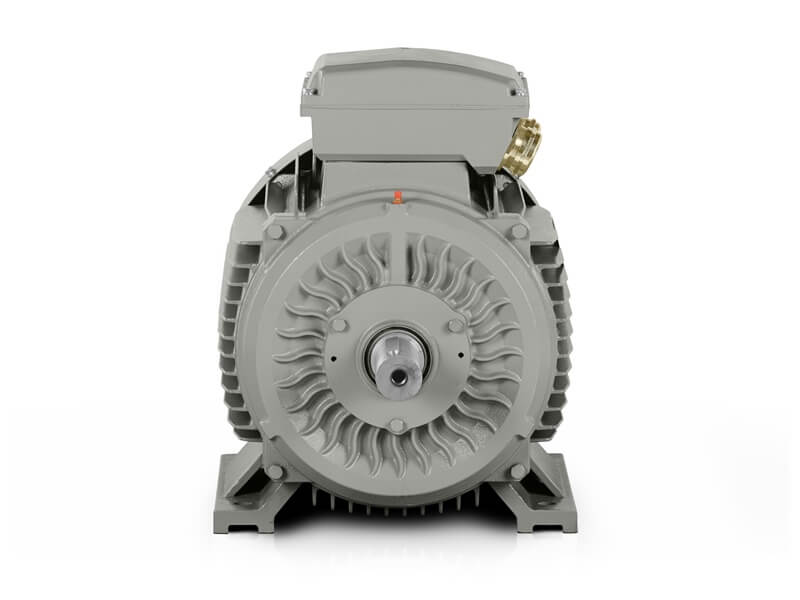

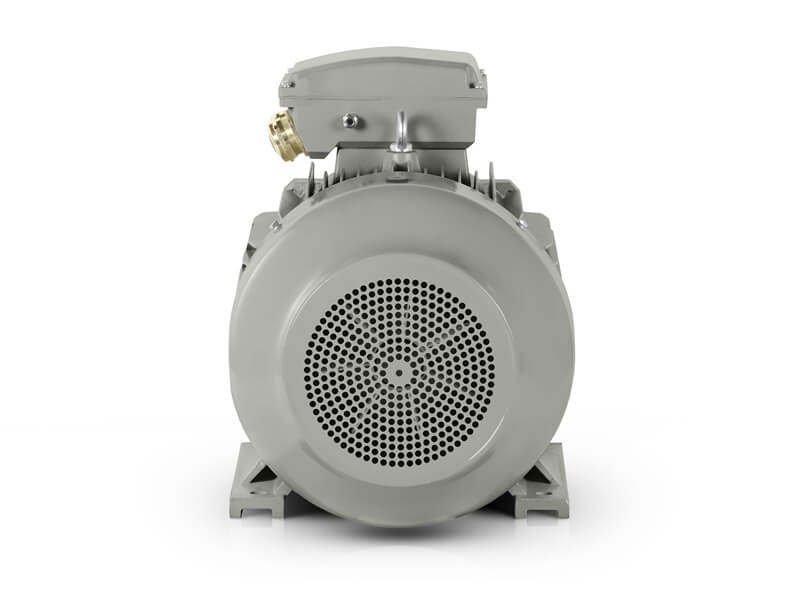

Séria 1LC PRO využíva liatinovú kostru, zosilnené pätky elektromotora, vystužené ložiskové štíty z liatiny, zosilnený kryt svorkovnice a oceľový kryt ventilátora. Pri výkonovej triede 37 kW tieto prvky súvisia s pevným osadením pohonu, s presnosťou uloženia a s mechanickou odolnosťou pri dlhšom zaťažení. Strojné navíjanie a vysoká čistota medi vo vinutí nadväzujú na požiadavku rovnomerného elektrického chodu vo viacsmenných priemyselných prevádzkach.

Na strane DE aj NDE sú osadené ložiská 6312-C3 s mazivom na lítiovom základe v teplotnej triede č. 2. Zotrvačnosť rotora 0,139 kg/m2, vyváženie s polovičným perom, vibrácie 2,8 mm/s a trieda vibrácií A charakterizujú mechanické usporiadanie motora pri rýchlobežnom chode. Tento súbor údajov súvisí s rotačnými procesmi, kde sa sleduje presnosť prenosu výkonu v spojení s ventilátorovým kolesom, dopravníkovým bubnom, miešacím prvkom alebo čerpacím systémom.

Prevádzkové prostredie a technické ukotvenie modelu

Krytie IP55, spôsob chladenia IC411, izolačná trieda F a nárast teploty B zodpovedajú priemyselnému nasadeniu v halách, strojovniach a technických priestoroch s prachom, prúdením vzduchu a zvýšenou teplotou. Elektromotor je určený pre okolitú teplotu do +65 °C a nadmorskú výšku do 1000 m. Účinnosť 92 % a účinník 0,9 zodpovedajú energetickému správaniu v menovitom režime tejto výkonovej triedy. Hmotnosť balenia 230 kg a rozmery 870 × 500 × 670 mm určujú požiadavky na manipuláciu a prípravu pred montážou. Konfigurácia 37 kW, 2950 ot./min, ložiská 6312-C3, napájanie 400/690 V a osová výška 200 mm zaraďujú model 1LC-200L2-2 medzi rýchlobežné priemyselné pohony pre rozbehové aj kontinuálne zaťaženie.
