Elektromotor 5,5 kW, 960 ot./min, 400 V, 1AL-132M2-6

Dlhý popis produktu

Elektromotor 1AL-132M2-6 pre technológie, kde rozhoduje montážna istota a vyrovnaný chod

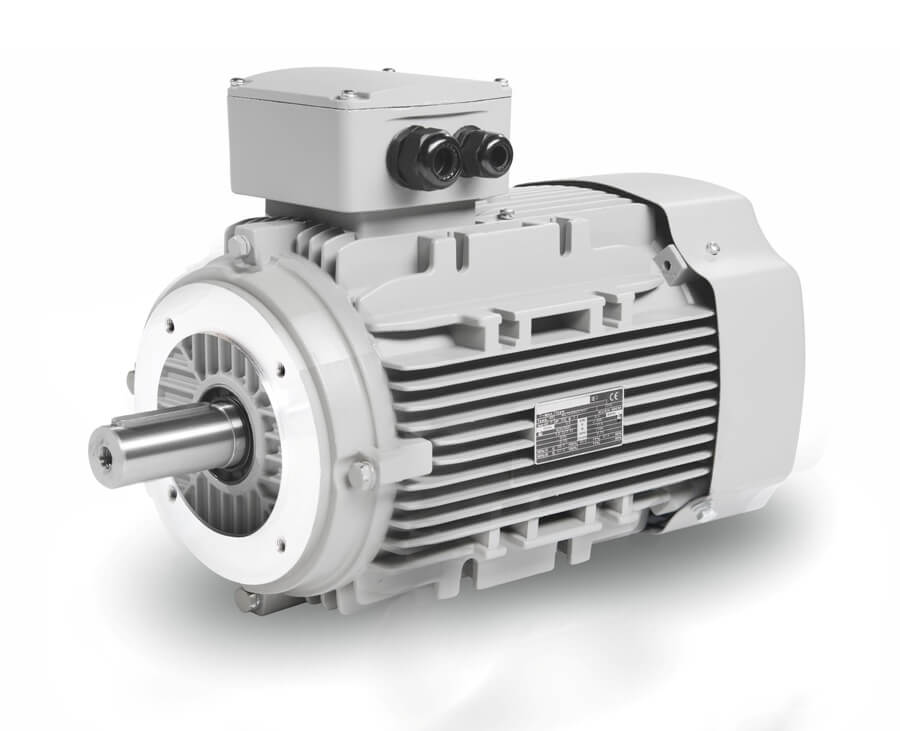

Elektromotor 1AL-132M2-6 od VYBO Electric je 6-pólový trojfázový model s výkonom 5,5 kW, menovitým napätím 400/690 V, frekvenciou 50 Hz a menovitými otáčkami 960 ot./min. Tento motor je vhodný pre prevádzky, kde sa očakáva pokojnejší pracovný rytmus, pevné osadenie do stroja a dlhodobá spoľahlivosť pri pravidelnom zaťažení. Namiesto prudkého dynamického prejavu prináša stabilný a čitateľný chod, čo je v mnohých priemyselných procesoch dôležitejšie než samotná rýchlosť reakcie pohonu.

Už samotná konštrukčná veľkosť 132 mm napovedá, že ide o motor pripravený pre zariadenia s pravidelnou prevádzkou a s dôrazom na mechanickú istotu. Dobre sa uplatní v technologických celkoch, kde pohon pracuje denne a kde má byť montáž riešená čisto, bez zbytočných úprav a improvizácií. Preto sa elektromotor 1AL-132M2-6 hodí napríklad do ventilátorových zostáv, do obehových a procesných čerpadiel, do miešacích jednotiek, do dopravníkov, do filtračných technológií, do sušiacich uzlov, do baliacich pracovísk, do recirkulačných systémov, do triediacich zariadení aj do rôznych pohonov pomocných výrobných mechanizmov.

Montážne riešenie, ktoré zjednodušuje zaradenie do technológie

Pri tomto modeli je silnou stránkou jeho pripravenosť na osadenie do priemyselného zariadenia. Vyváženie s polovičným perom uľahčuje korektné spojenie s remenicou, spojkou alebo iným prenosovým prvkom. Súčasťou vyhotovenia sú káblové priechodky 2-M32X1.5, čo pomáha pri čistom privedení napájania a pri prehľadnom vedení kabeláže v stroji alebo v technologickom celku. Smer otáčania je možný v oboch smeroch, preto sa motor dobre prispôsobí aj zostavám, kde sa konečné usporiadanie pohonu určuje až pri montáži alebo pri oživovaní.

Hmotnosť balenia 57 kg a rozmery balenia 540 × 310 × 340 mm sú dôležité pri plánovaní manipulácie, skladovania a logistiky pred samotným osadením. V servisnej praxi aj pri výrobe strojov je to užitočný detail. Motor sa dá lepšie pripraviť na presun, naskladnenie aj montážny postup bez zbytočných komplikácií. V sérii 1AL OPTIMAL ide o profesionálne riešenie, ktoré je navrhnuté pre rýchle uvedenie do prevádzky a pre široké použitie v priemysle.

Chod v aplikáciách, kde je dôležitá pravidelnosť

Šesťpólové vyhotovenie a menovité otáčky 960 ot./min dávajú tomuto modelu pracovný prejav, ktorý je vhodný tam, kde má technológia bežať vyrovnane a bez zbytočne prudkých reakcií. Pri ventilátoroch pomáha udržať stabilný prietok. V čerpacích sústavách podporuje pravidelný chod okruhu. V miešadlách a recirkulačných zariadeniach je výhodou to, že pohyb pôsobí pokojne a predvídateľne. Pri dopravníkoch, baliacich strojoch či triediacich moduloch zas motor lepšie zapadá do procesov, kde sa oceňuje rovnomerný chod mechaniky a presnejšia kontrola nad pracovným cyklom.

Motor je určený pre parabolickú alebo lineárnu krivku zaťaženia, takže sa prirodzene hodí do aplikácií s ustáleným odporom aj do technológií, kde sa záťaž mení podľa prevádzkového bodu. Zotrvačnosť rotora 0,0449 kg/m² podporuje vyváženú odozvu pri spustení aj pri riadení. To znamená, že pohon sa správa čitateľne pri rozbehu aj pri zmenách pracovného stavu a dobre spolupracuje s mechanickou časťou zariadenia.

Riadenie, rozbeh a prevádzkový režim

Elektromotor 1AL-132M2-6 je vhodný na priame spustenie DOL, na riadenie frekvenčným meničom aj na prevádzku so softštartérom. Táto kombinácia rozširuje možnosti jeho použitia. V jednej prevádzke môže motor pracovať ako pevne zapojený pohon. V inej môže byť súčasťou regulovaného systému, kde sa upravuje nábeh alebo pracovný rytmus podľa požiadaviek technológie. Takéto riešenie je praktické napríklad pri vzduchotechnike, pri obsluhe čerpacích uzlov, pri miešaní, pri presune materiálu aj v technologických procesoch, kde sa sleduje hladší rozbeh zariadenia.

Pomer rozbehového momentu 2,1 pomáha pri štarte prekonať počiatočný odpor zariadenia bez neistého nábehu. Pomer zvratového momentu 2,1 podporuje stabilitu chodu v okamihu, keď sa záťaž krátkodobo mení. Pomer rozbehového prúdu 6,5 je dôležitý pre návrh elektrickej vetvy a ochranných prvkov. Prevádzkový faktor 1,0 a režimy S1, S2, S3 a S4-S9 dávajú tomuto modelu dobrú použiteľnosť v trvalej aj prerušovanej prevádzke. V zariadeniach, ktoré bežia celú zmenu, aj v technológiách s opakovanými cyklami ide o dôležitý praktický prínos.

Ochrana a mechanická stabilita pri každodennom nasadení

Na strane DE aj NDE sú použité ložiská 6308-2Z, ktoré podporujú spoľahlivé uloženie rotora pri pravidelnom zaťažení. Mazivo na lithiovom základe č. 2 je vhodné pre bežné priemyselné podmienky a prispieva k stabilnému mechanickému chodu. Krytie IP55 pomáha chrániť vnútorné časti motora pred prachom a prevádzkovou vlhkosťou. Chladenie IC411 podporuje stabilný tepelný režim počas dlhšej prevádzky.

Izolačná trieda F a nárast teploty B vytvárajú vhodný základ pre spoľahlivé nasadenie v každodennej prevádzke. Motor je určený pre okolitú teplotu do +65 °C a nadmorskú výšku do 1000 m. Vibrácie 2,8 mm/s pri stupni vibrácií triedy A pomáhajú udržať kultivovaný chod. Hlučnosť 69 dB(A) zodpovedá priemyselnému charakteru tohto vyhotovenia. Platforma 1AL OPTIMAL od VYBO Electric je známa veľmi dobrým pomerom kvality a ceny, odskúšanou akosťou a kompatibilitou pre široké použitie v priemysle. K dispozícii sú aj montážne prevedenia IM B3, IM B35, IM B5, IM B14 a IM B34.

Pohon pre zariadenia, ktoré potrebujú spoľahlivý rytmus práce

Elektromotor 1AL-132M2-6 je vhodný pre technológie, kde sa od pohonu očakáva pevné osadenie, pokojnejší 6-pólový chod a pripravenosť na pravidelnú priemyselnú prevádzku. Tento model prináša kombináciu výkonu, montážnej istoty a prevádzkovej stability, ktorá dobre zapadá do zariadení s dôrazom na plynulosť a dlhodobú spoľahlivosť.
