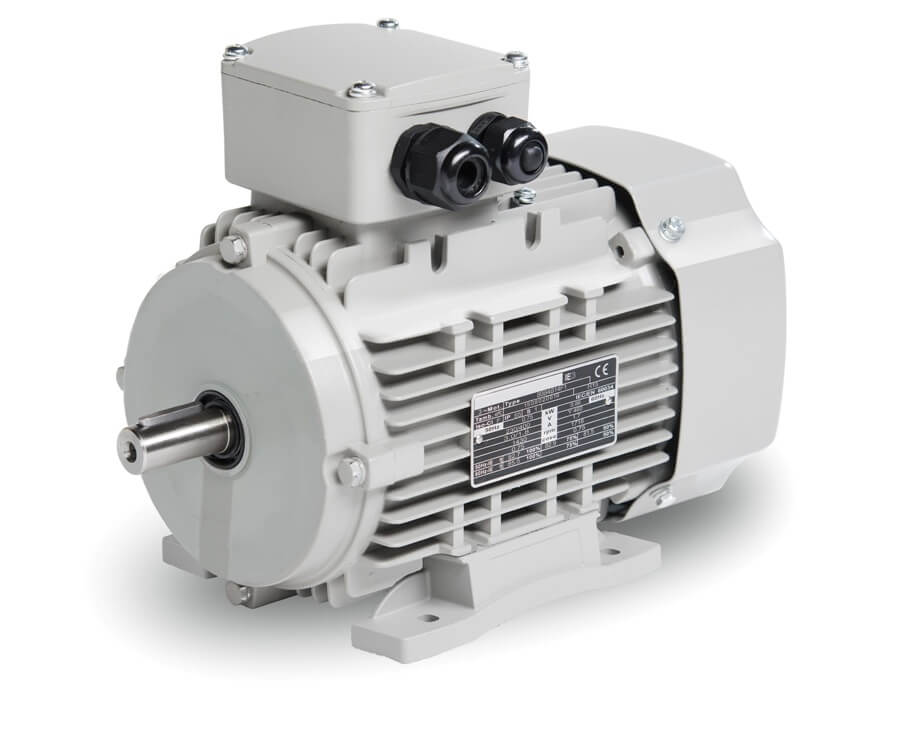

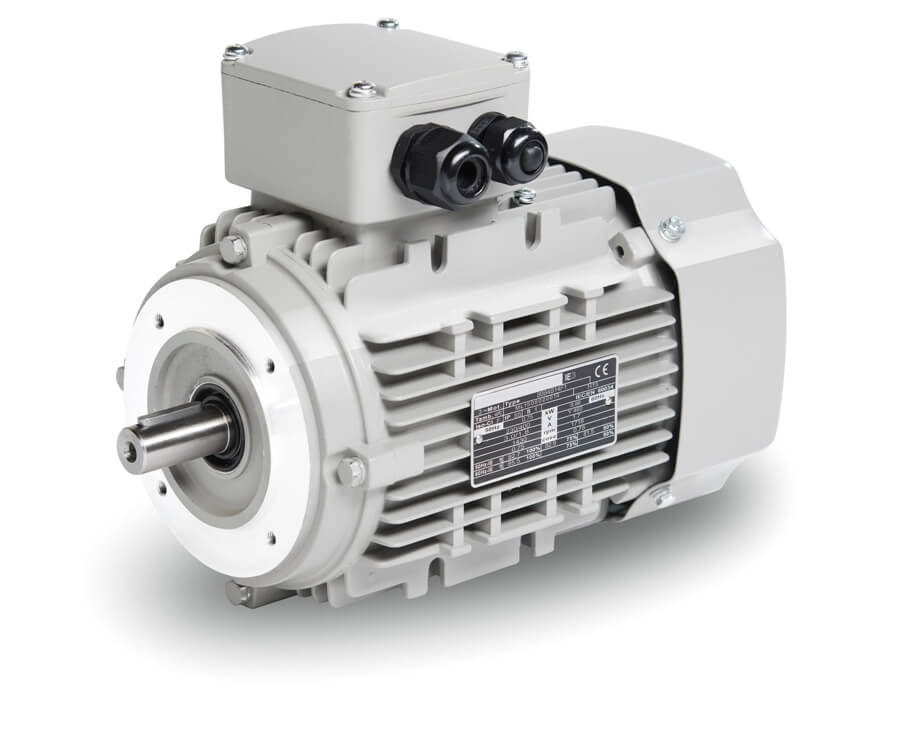

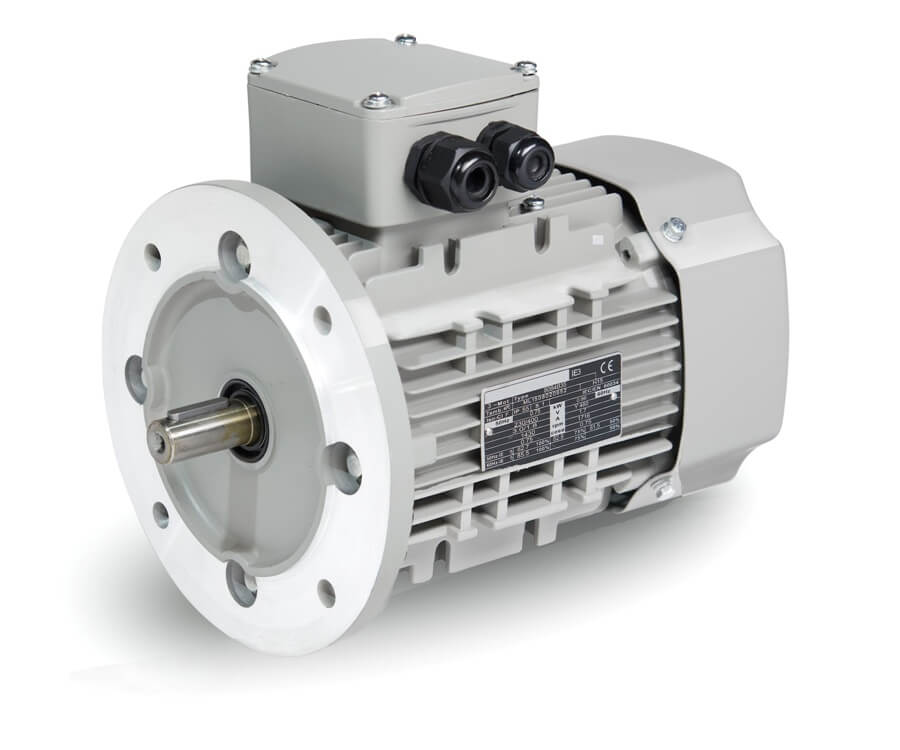

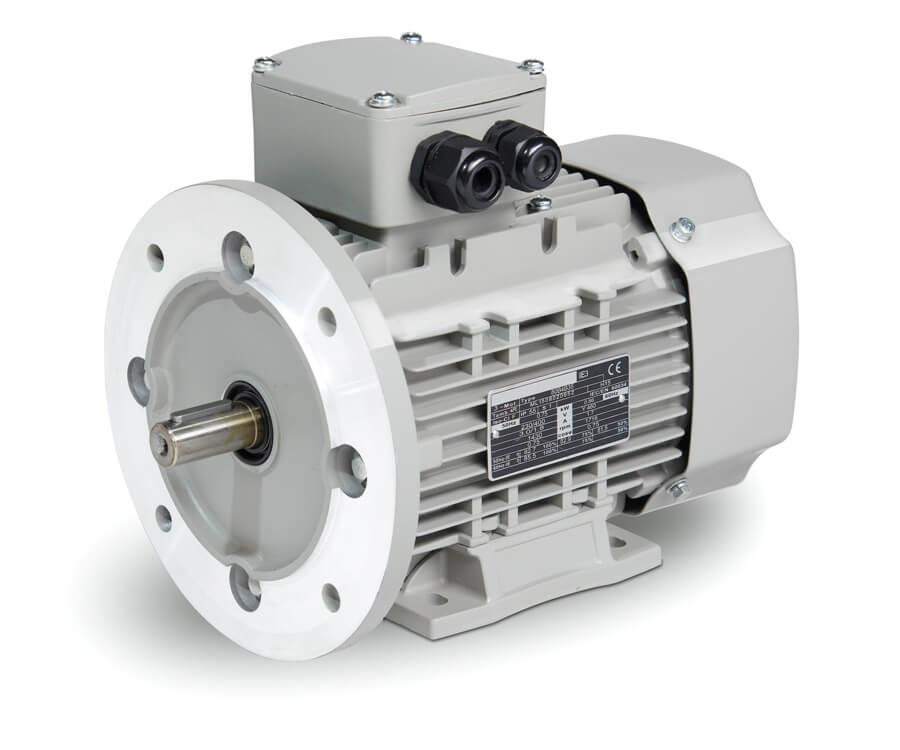

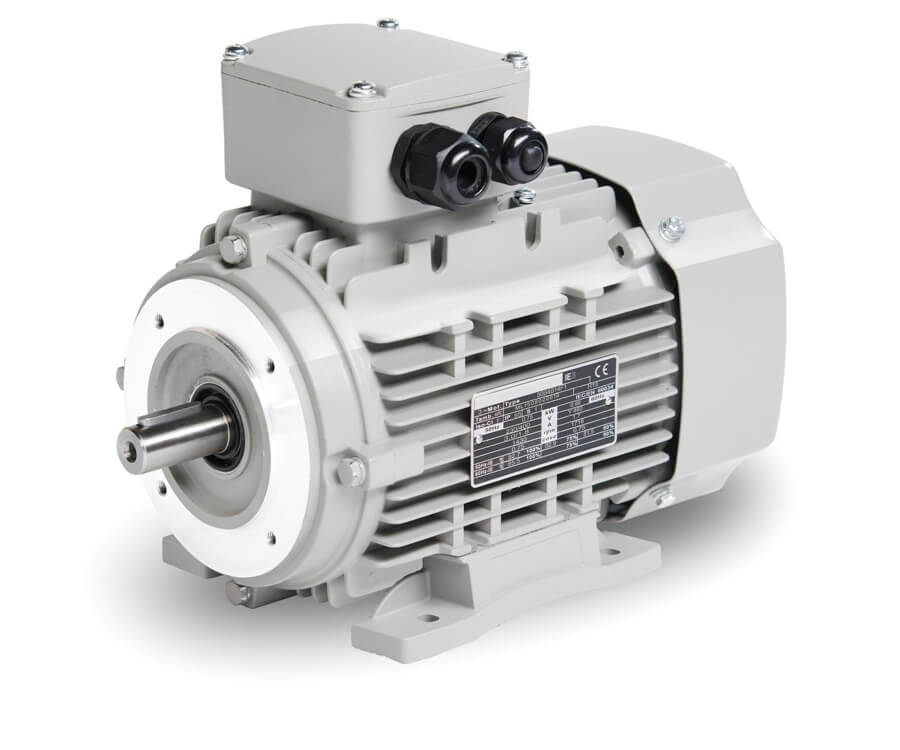

Elektromotor 0,55 kW, 880 ot./min, 400 V, 1AL-80M2-6

Dlhý popis produktu

Elektromotor 1AL-80M2-6 pre spoľahlivé napájanie a pokojný 6-pólový chod

Elektromotor 1AL-80M2-6 od VYBO Electric je navrhnutý pre prevádzky, kde sa očakáva stabilný rozbeh, plynulé otáčky a bezproblémové zaradenie do bežnej trojfázovej sústavy. Výkon 0,55 kW, menovité napätie 230/400 V a zapojenie △/Y z neho robia praktický pohon pre technológie, ktoré potrebujú vyvážený pomer medzi kompaktnou veľkosťou a istým pracovným prejavom. Menovitý prúd 2,78 A pri 230 V a 1,6 A pri 400 V dáva dobrý základ pre správny návrh pripojenia, istenia aj riadiacich prvkov. Pri frekvencii 50 Hz dosahuje menovité otáčky 880 ot./min, takže ide o 6-pólový motor s pokojnejším, rovnomernejším chodom, vhodným pre zariadenia, kde sa viac oceňuje stabilita pohybu než prudká dynamika.

Elektrické vlastnosti a ich význam v praxi

V technológii nie je dôležité len to, že motor funguje, ale aj to, ako sa správa pri štarte a pri bežnom zaťažení. Pomer rozbehového momentu 2,1 pomáha motoru prekonať počiatočný odpor bez neistého nábehu. Pomer zvratového momentu 1,9 zas podporuje stabilitu pri kolísaní zaťaženia, keď sa mechanická záťaž počas cyklu mení. Pomer rozbehového prúdu 4,7 je dôležitý pre elektrický návrh celej sústavy, najmä pri častejšom spúšťaní alebo pri zapojení do kompaktnejších rozvádzačov. Motor je vhodný na spúšťanie DOL, na riadenie frekvenčným meničom aj na prevádzku so softštartérom. To rozširuje možnosti použitia od jednoduchých pevných pohonov až po aplikácie, kde treba jemnejší rozbeh alebo reguláciu pracovného rytmu.

Takéto vyhotovenie je praktické napríklad vo ventilátoroch, odsávacích jednotkách, menších čerpadlách, dopravníkových pásoch, baliacich strojoch, miešacích zariadeniach, triediacich moduloch, dávkovacích technológiách, filtračných zostavách, etiketovacích linkách aj v obslužných mechanizmoch výrobných zariadení. Pri týchto aplikáciách je rozhodujúce, že motor vie pracovať čitateľne, plynulo a bez zbytočne prudkých reakcií.

Otáčky, zaťaženie a pracovný charakter

Menovité otáčky 880 ot./min určujú prevádzkový charakter tohto modelu veľmi zreteľne. Ide o tempo, ktoré dobre vyhovuje technológiám s dôrazom na rovnomerný chod, presnejší posuv alebo kontrolované správanie mechaniky. Motor je určený pre parabolickú alebo lineárnu krivku zaťaženia, takže sa hodí do zariadení s ustáleným odporom aj do aplikácií, kde sa zaťaženie mení podľa prevádzkového bodu. Zotrvačnosť rotora 0,0019 kg/m² podporuje svižnú odozvu bez zbytočnej ťažkopádnosti. Pri rozbehu, zastavení aj pri regulácii cez menič sa preto motor správa predvídateľne, čo je dôležité pri technologických celkoch s opakovaným cyklom.

Prevádzkové režimy S1, S2, S3 a S4-S9 dávajú tomuto modelu široké možnosti nasadenia. Môže pracovať v trvalom chode aj v prerušovaných cykloch, podľa charakteru zariadenia. Prevádzkový faktor 1,0 zodpovedá presne definovanému a spoľahlivému pracovnému nasadeniu v rámci menovitých podmienok.

Konštrukcia, ochrana a teplotná odolnosť

Osová výška 80 mm prináša vyvážené riešenie pre stroje, kde je potrebná kompaktnosť, ale zároveň aj dostatočne pevné mechanické vyhotovenie. Krytie IP55 pomáha chrániť motor pred prachom a bežnou prevádzkovou vlhkosťou, čo je v priemyselnom prostredí zásadné. Chladenie IC411 podporuje stabilný tepelný režim pri každodennom nasadení. Izolačná trieda F a nárast teploty B vytvárajú vhodnú rezervu pre dlhodobý chod. Motor je určený pre okolitú teplotu do +65 °C a nadmorskú výšku do 1000 m, takže sa dobre uplatní v štandardných aj teplejších prevádzkových podmienkach.

Hlučnosť 54 dB(A) a vibrácie 2,8 mm/s pri stupni vibrácií triedy A podporujú kultivovaný mechanický chod. To býva dôležité pri zariadeniach, kde motor spolupracuje s presnejšími časťami linky alebo kde sa sleduje pokojnejší prevádzkový prejav. Séria 1AL OPTIMAL je pritom postavená ako profesionálna platforma VYBO Electric pre široké použitie v priemysle, s hliníkovým rámom, odskúšanou akosťou a rýchlym uvedením do prevádzky.

Mechanické vyhotovenie a montážne detaily

Na strane DE aj NDE sú použité ložiská 6204-2Z, ktoré prispievajú k stabilnému uloženiu rotora a spoľahlivej prevádzke pri pravidelnom zaťažení. Mazivo na lithiovom základe č. 2 je vhodné pre bežné priemyselné podmienky. Vyváženie s polovičným perom podporuje korektné spojenie s mechanickými prvkami zariadenia. Súčasťou vyhotovenia sú káblové priechodky 2-M20X1.5, čo zjednodušuje čisté privedenie napájania. Smer otáčania je možný v oboch smeroch, takže motor sa dá dobre prispôsobiť konštrukcii konkrétneho stroja alebo linky.

Hmotnosť balenia 11 kg a rozmery balenia 320 × 220 × 260 mm sú praktické pri logistike, manipulácii aj pri príprave montáže. Účinník 0,72 a efektivita 65 % pomáhajú pri presnejšom technickom návrhu zariadenia a pri plánovaní prevádzkových podmienok.

Praktický pohon pre každodenný priemyselný režim

Elektromotor 1AL-80M2-6 je vhodný tam, kde má technológia pracovať pokojne, spoľahlivo a bez zbytočných komplikácií pri zapojení alebo riadení. Spája výkon 0,55 kW, 6-pólové vyhotovenie, krytie IP55 a flexibilitu pri štarte aj regulácii. Pre výrobu, technické zariadenia budov aj rôzne priemyselné mechanizmy predstavuje stabilné riešenie, ktoré sa ľahko začlení do prevádzky a dlhodobo si drží vyrovnaný pracovný prejav.
